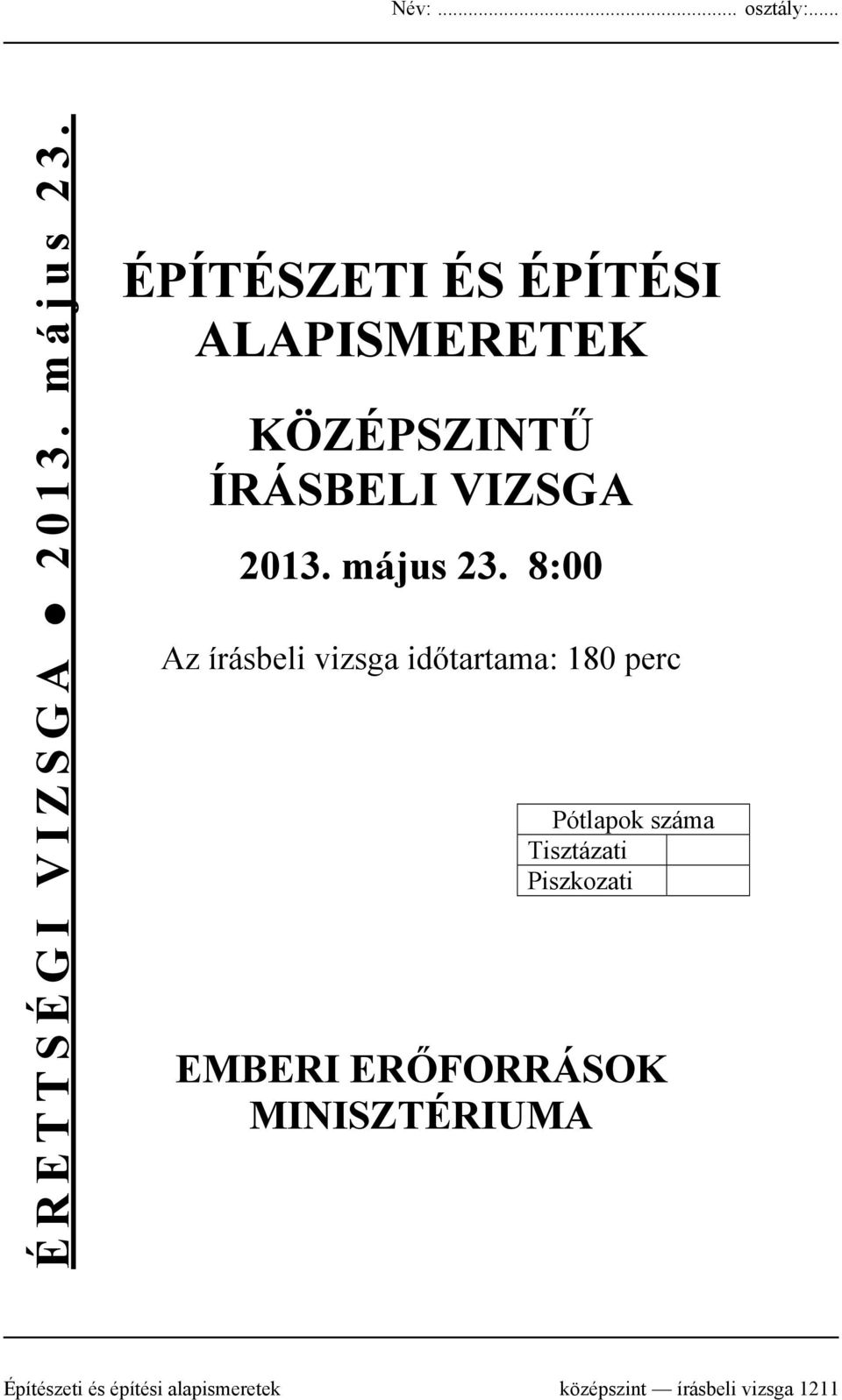

1 ÉRETTSÉGI VIZSGA május 23. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 23. 8:00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Építészeti és építési alapismeretek írásbeli vizsga 1211

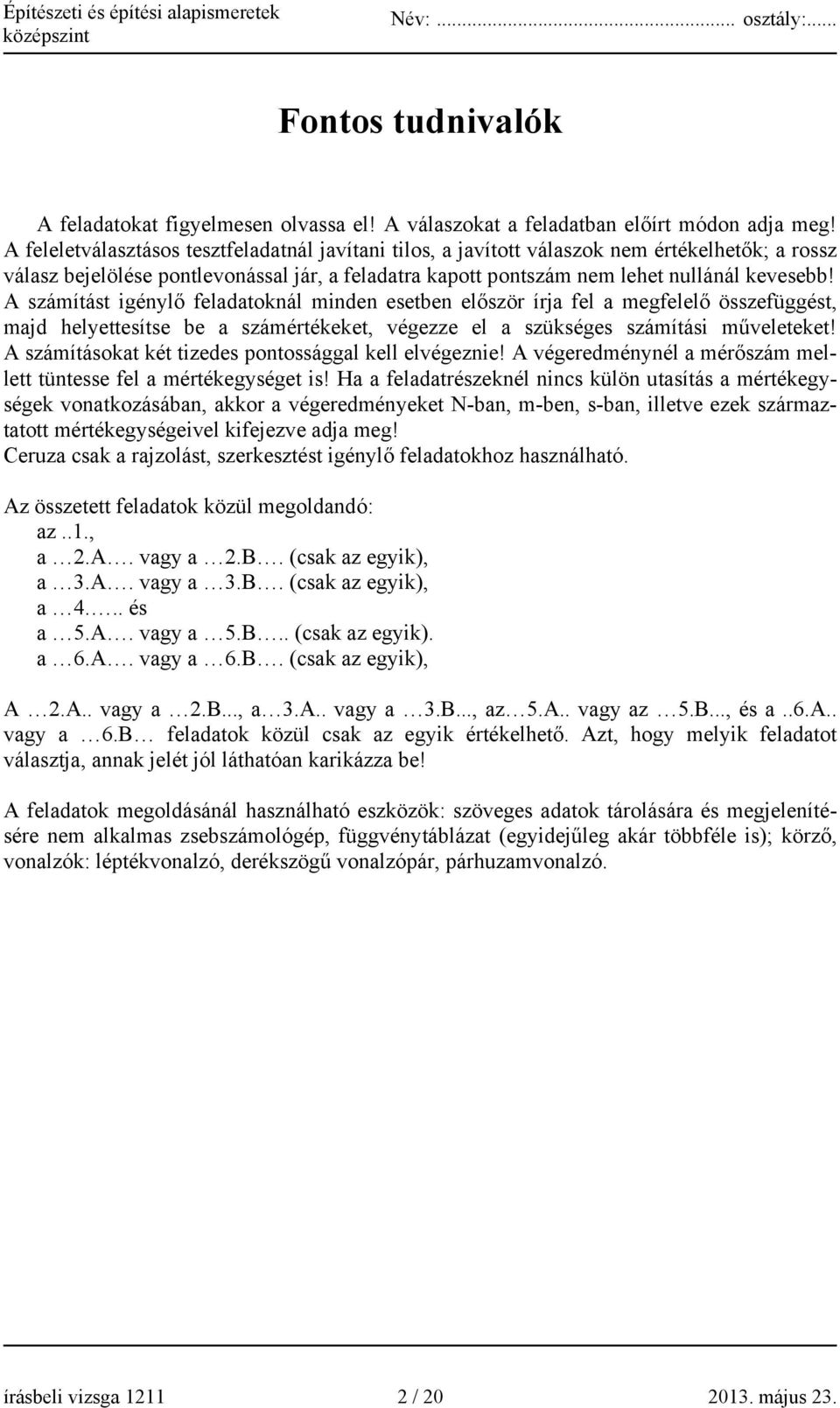

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők; a rossz válasz bejelölése pontlevonással jár, a feladatra kapott pontszám nem lehet nullánál kevesebb! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. Az összetett feladatok közül megoldandó: az..1., a 2.A. vagy a 2.B. (csak az egyik), a 3.A. vagy a 3.B. (csak az egyik), a 4... és a 5.A. vagy a 5.B.. (csak az egyik). a 6.A. vagy a 6.B. (csak az egyik), A 2.A.. vagy a 2.B..., a 3.A.. vagy a 3.B..., az 5.A.. vagy az 5.B..., és a..6.a.. vagy a 6.B feladatok közül csak az egyik értékelhető. Azt, hogy melyik feladatot választja, annak jelét jól láthatóan karikázza be! A feladatok megoldásánál használható eszközök: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép, függvénytáblázat (egyidejűleg akár többféle is); körző, vonalzók: léptékvonalzó, derékszögű vonalzópár, párhuzamvonalzó. írásbeli vizsga / május 23.

3 Egyszerű, rövid feladatok 1. feladat 3 pont Hogyan csoportosíthatjuk az anyagokat a víz áthatolásával szembeni viselkedés szerint? feladat 2 pont Írja le, mit értünk az építőanyagok fagyállósága alatt!.. 3. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az üveg rideg anyag. Az öntöttvas nem rideg anyag. A fa rugalmas anyag. 4. feladat 3 pont Írja le, milyen lehet két egyenes egymáshoz viszonyított (kölcsönös) helyzete! feladat 2 pont Írja a kipontozott részre, milyen forgástestet kapunk az alábbi esetekben! Ha egy téglalapot valamelyik függőleges oldala mentén megforgatunk,.. kapunk. Ha két egymást metsző, de egymásra nem merőleges egyenes közül az egyiket elforgatjuk a másik körül két csúcsával érintkező,.. kapunk. 6. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Ha egy egyenesnek egy síkkal nincs közös pontja, akkor az egyenes a síkkal párhuzamos. Ha két egyenes ugyanarra a síkra merőleges, akkor a két egyenes párhuzamos egymással. Két kitérő egyenes meghatároz egy síkot. írásbeli vizsga / május 23.

4 7. feladat 3 pont Írjon le legalább három esetet, amikor lemezalapozás készül! feladat 2 pont Mi a két legfontosabb feladata a vízszintes teherhordó szerkezeteknek? feladat 3 pont Az alább felsorolt biztonságos munkavégzésre vonatkozó feltételek közül húzza alá a munkavégzés személyi feltételeit! A munkavállaló csak olyan munkára és akkor alkalmazható, ha: - annak ellátásához élettani adottságokkal rendelkezik, - rendelkezik biztonságosan tárolt munkaeszközökkel, - foglalkoztatása az egészségét, testi épségét, illetőleg a fiatalkorú egészséges fejlődését károsan nem befolyásolja, - munkahelyén elegendő mennyiségű és minőségű, egészségét nem károsító levegő és klíma biztosított, - foglalkoztatása az utódaira veszélyt nem jelent, - munkahelyének természetes és mesterséges megvilágítása kielégíti a munkavégzés jellegének megfelelő követelményeket. 10. feladat 2 pont Fogalmazza meg röviden, hogy mi a teendő elsősegélynyújtáskor gerincsérülés gyanúja esetén!.... írásbeli vizsga / május 23.

5 11. feladat 3 pont Sorolja fel az építési feladatok elvégzéséhez szükséges erőforrásokat! 12. feladat 2 pont Írja le röviden, hogy az építési munkák szervezésénél mi a lényege a Just in Time ( épp időben ) módszernek! 13. feladat 3 pont Írja le, hogy az építményekre jutó terheknek a szerkezetre gyakorolt hatása, várható időtartamuk, előfordulásuk alapján milyen fajtáit különböztetjük meg! feladat 3 pont Soroljon fel legalább 4 tartószerkezeti külső támaszelemet (megtámasztási módot), amelyet a statikailag határozott tartóknál tanult! feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Egy erő és egy erőpár eredője lehet erő Egy erő és egy erőpár eredője lehet erőpár Két párhuzamos erő mindig erőpárt hoz létre. írásbeli vizsga / május 23.

6 Összetett feladatok A 2.A.. vagy a 2.B..., a 3.A.. vagy a 3.B..., az 5.A.. vagy az 5.B..., és a..6.a.. vagy a 6.B feladatok közül csak az egyik értékelhető. Azt, hogy melyik feladatot választja, annak jelét jól láthatóan karikázza be! 1. feladat 10 pont Egy kör keresztmetszetű acélrúd hossza l = 500 mm, átmérője d = 20 mm. Mennyivel változik meg a rúd hosszúsága, ha a hőmérsékletét T 1 = +20 C fokról T 2 = +45 C fokra emeljük? A hőtágulási együttható α = 0, o C Határozza meg a fajlagos megnyúlást is! (Százalékban fejezze ki az értékét!) Számítsa ki, hogy mekkora erő szükséges a megnyúlás megakadályozásához, ha az acél rugalmassági modulusa E = N/mm 2! (A számításhoz írja le a szükséges összefüggéseket is! Végezze el a behelyettesítéseket a számítások előtt!) írásbeli vizsga / május 23.

7 2. A feladat 10 pont Számítsa ki az alábbi kéttámaszú konzolosan túlnyúló tartó támaszerőit! Ellenőrző számítást is végezzen! Szabadon választott lépték alapján rajzolja meg a jellemző értékek feltüntetésével az alakhelyes nyíróerő (V) és nyomatéki (M) ábrákat! A F 1 =26,4 kn B F 2 =9,8 kn 2,6 m 2,6 m 1,3 m írásbeli vizsga / május 23.

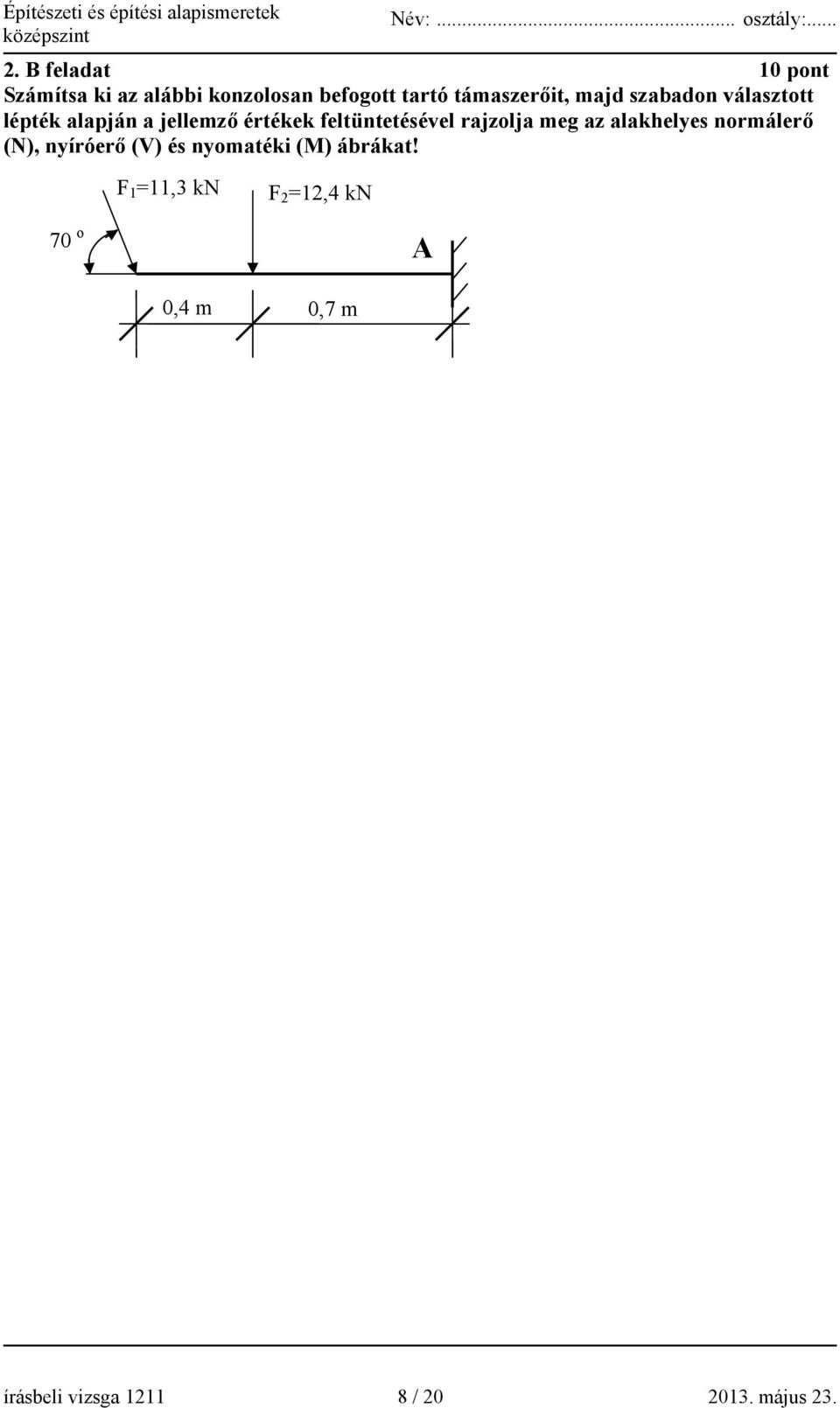

8 2. B feladat 10 pont Számítsa ki az alábbi konzolosan befogott tartó támaszerőit, majd szabadon választott lépték alapján a jellemző értékek feltüntetésével rajzolja meg az alakhelyes normálerő (N), nyíróerő (V) és nyomatéki (M) ábrákat! F 1 =11,3 kn F 2 =12,4 kn 70 o A 0,4 m 0,7 m írásbeli vizsga / május 23.

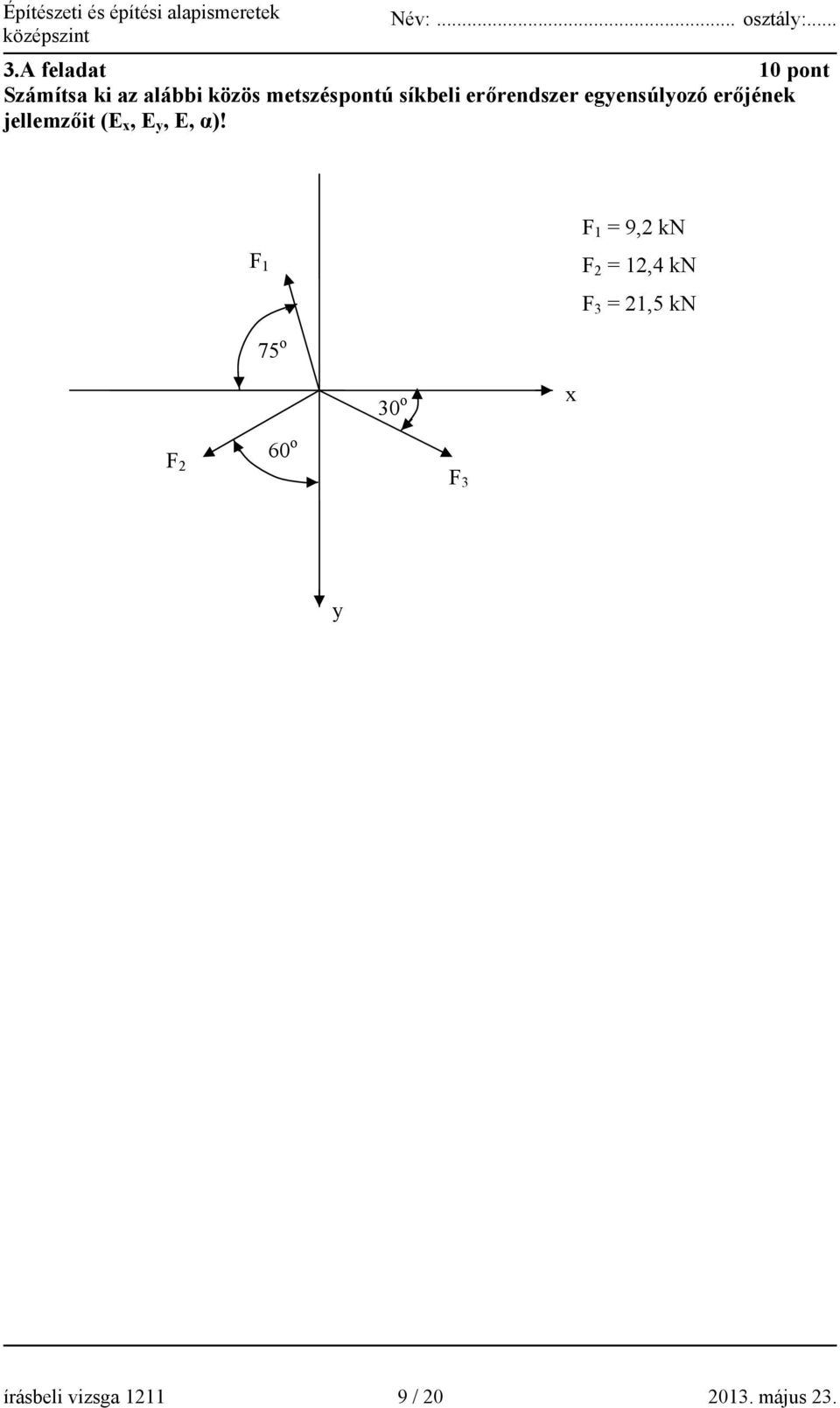

9 3.A feladat 10 pont Számítsa ki az alábbi közös metszéspontú síkbeli erőrendszer egyensúlyozó erőjének jellemzőit (E x, E y, E, α)! F 1 F 1 = 9,2 kn F 2 = 12,4 kn F 3 = 21,5 kn 75 o F 2 o o F 3 x y írásbeli vizsga / május 23.

10 3.B feladat 10 pont Számítsa ki az alábbi szétszórt síkbeli erőrendszer eredőjének jellemzőit (R x, R y, R, X R α)! Az X R távolságot az A ponttól határozza meg! Az eredő erőt tüntesse fel eredményvázlaton! F 1 =3,7 kn F 2 =24 kn 35 o 1,2 m A 1,5 m 4,2 m F 3 =18,2 kn írásbeli vizsga / május 23.

11 4. feladat 10 pont Rajzolja meg az alábbi axonometrikus képével adott csonkolt kocka vetületi nézeteit! írásbeli vizsga / május 23.

12 5. A feladat 10 pont Szerkessze meg M 1:10 méretarányban az alábbi ábrán megadott különböző vastagságú kisméretű téglából készült falkereszteződés téglakötésének első és második rétegét! Az első és második réteget (sor) külön ábrákban rajzolja meg, jelölve a habarcshézagokat is! Ne a megadott vázlatban dolgozzon! írásbeli vizsga / május 23.

13 5. B feladat 10 pont Szerkessze meg az azonos síkú vízszintes fal- és padló talajnedvesség elleni szigetelés részletrajzát 38 cm vastag külső fal esetén, hőszigetelt lábazattal, betonjárda csatlakozással! A talajon fekvő padlót is hőszigetelni kell. A megadott méretaránynak megfelelő részletességgel készítse el a feliratozást, és adja meg a jellemző méreteket! Alkalmazza a szabványos anyagjelöléseket! Méretarány M 1:10. A szigetelő lemezek toldását láthatóan rajzolja ki! A szükséges szerkezeti anyagokat a tanultak szerint vegye fel! írásbeli vizsga / május 23.

14 6. A feladat 10 pont Készítse el az alaprajzi vázlat szerinti épület POROTHERM 44 HS külső teherhordó főfalainak idomtervét a megadott rajzon, és a falazati anyagok mennyiségszámítását! A számítást a megadott táblázatban készítse el! A falazat magassága 2,75 m. Modulméret 25 x 25 cm. Az idomozást a megadott alaprajzba készítse el! (Az ábra műszakilag nem kidolgozott, csak a feladat elkészítésére szolgál. Beszerkesztés miatt az ábra méretaránya torzulhat.) írásbeli vizsga / május 23.

15 MENNYISÉGSZÁMÍTÁS: Idom jele Idom mennyisége Hosszúság Magasság Felület db m m m 2 Összes felület: Levonások Levonások összesen: Összesen falazati mennyiség: (A felesleges sorokat húzza ki!) írásbeli vizsga / május 23.

16 6. B feladat 10 pont Készítse el az alaprajz szerinti épület POROTHERM 44 HS külső teherhordó főfalaihoz szükséges Porotherm 44 HS saroktégla, Porotherm 44 HS feles, Porotherm 44 HS kávatégla, Porotherm 44 HS kávatégla feles téglatípusok mennyiségszámítását! Rétegenként, sarkonként egy darab Porotherm 44 HS saroktéglát és egy darab Porotherm 44 HS feles téglát kell elhelyezni. Kávatéglákat csak a függőleges élekhez számoljon! Kávánként a Porotherm 44 HS kávatéglát, illetve a Porotherm 44 HS feles kávatéglát felváltva minden második sorban egy-egy darabot kell elhelyezni. A számítást a megadott táblázatban készítse el! A falazat magassága 2,75 m. Modulméret 25 x 25 cm. (Az ábra műszakilag nem kidolgozott, csak az anyagmennyiség kiszámítására szolgál. Beszerkesztés miatt az ábra méretaránya torzulhat.) írásbeli vizsga / május 23.

17 Az üresen maradt(nem áthúzott cellákat kell csak kitölteni! írásbeli vizsga / május 23.

18 írásbeli vizsga / május 23.

19 írásbeli vizsga / május 23.

20 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 23.
