1 Építészeti és építési alapismeretek középszint 0821 ÉRETTSÉGI VIZSGA október 20. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM

2 Fontos tudnivalók A számítási feladatoknál az összefüggéseket, a számítási műveleteket és a mértékegységet is fel kell tüntetni. A számítások helyes logikai menetére pont nem jár, csak a szakmailag pontos végeredmény értékelhető! Az írásbeli vizsgafeladatok pontszámainak összege csak egész szám lehet. Ha az írásbeli vizsga(rész) pontszáma nem egész szám, akkor a matematikai kerekítés szabályai szerint kell eljárni (az öttizedre vagy az a felett végződő pontszámokat felfelé, az öttized alattit pedig lefelé kerekítjük). írásbeli vizsga / október 20.

3 Egyszerű, rövid feladatok 1. Előállításuk eredete alapján milyen kétféle típusba sorolhatok az építési kötőanyagok? (2 pont) 1. Természetes eredetűek 2. Mesterséges eredetűek 2. Írja le, hogy mi az építőanyagok lineáris hőtágulási tényezőjének a mértékegysége! (2 pont) 1/ C 0 3. Írja az alábbi szabvány szerinti habarcsjelölések mellé, hogy mi az adott habarcs rendeltetése! (2 pont) Hvb 8 Vakolóhabarcs Hf 10 Falazóhabarcs 4. Írja le a forrasztással való kötési eljárás fogalmát! Mit nevezünk forrasztásnak? (3pont) Forrasztásnak nevezzük azt az oldható kötési eljárást, amely során a szilárd fémszerkezeti elemeket egy náluk alacsonyabb olvadáspontú olvadt fémötvözettel kötik össze. A forrasztási hőmérsékleten az összekötendő fémszerkezeti elemek nem olvadnak meg, csak a forrasztó fém olvad meg. Lehűlés után a forrasztó fém megszilárdul és így összekapcsolja a fémszerkezeti elemeket. 5. Írja le, hogy mikor nevezünk általánosan statikai szempontból határozottnak egy tartószerkezeteket! (3 pont) Statikai szempontból határozottnak nevezzük a tartószerkezetet, ha támaszerőit az egyensúlyi egyenletek segítségével egyértelműen meghatározhatjuk. 6. Egészítse ki az alábbi mondatokat! (3 pont) A tartó tengelyére merőleges erők nyíróerőt, a tartó tengelyével párhuzamos erők pedig normálerőt okoznak. Ahol a nyíróerő ábra előjelet vált ott a nyomatéki ábrának szélsőértéke van. írásbeli vizsga / október 20.

4 7. Rajzolja meg a tartó megadott igénybevételi ábrái alapján a terhelését! (2 pont) T [ kn ] + M [kn m] + írásbeli vizsga / október 20.

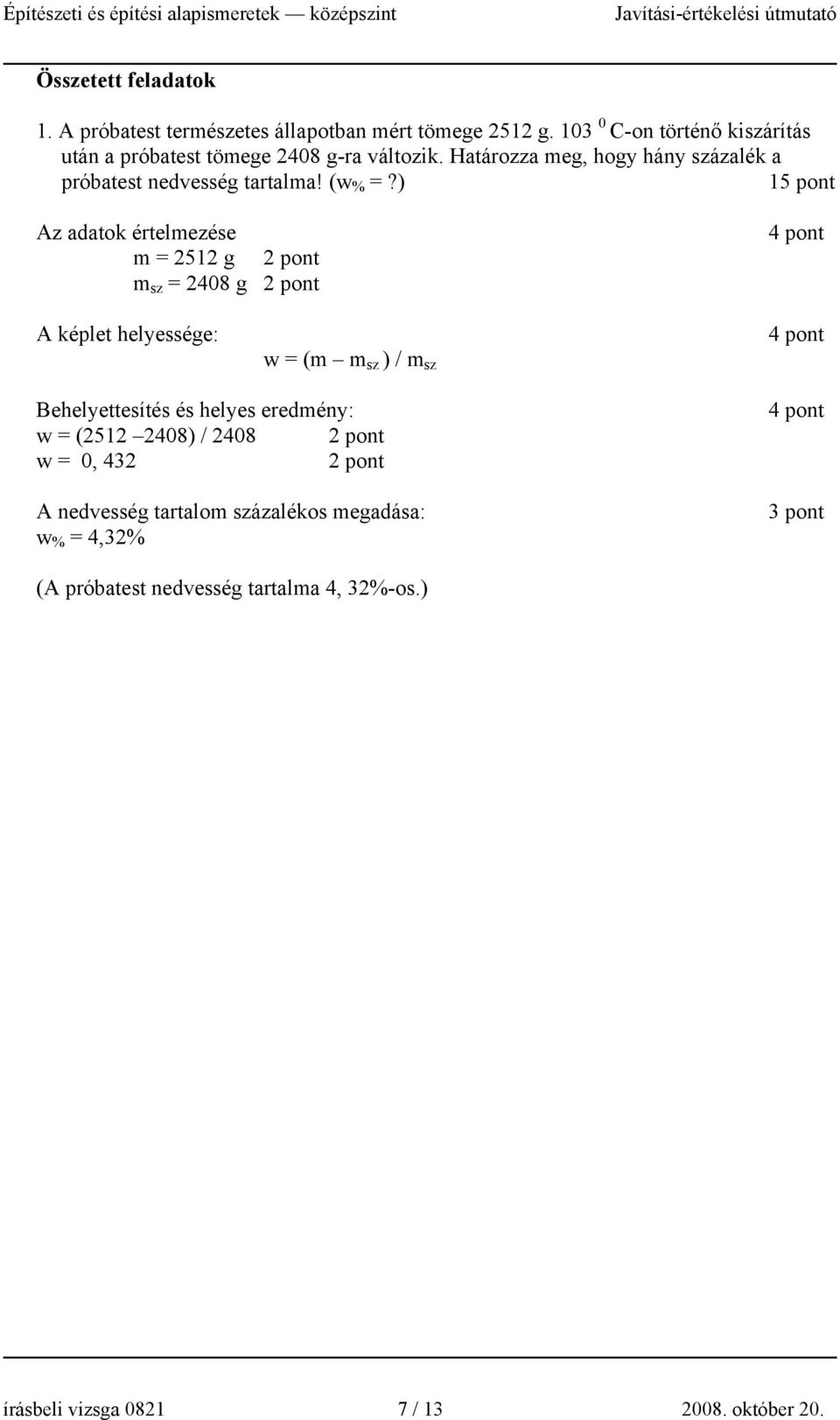

5 8. Írja be a pontok helyére a mondatok helyes kiegészítését! (3 pont) Két pont meghatároz egy egyenest. Három nem egy egyenesen fekvő pont meghatároz egy síkot. Két nem párhozamos sík meghatároz egy egyenest. 9. Írja az alábbi építészeti terveken alkalmazott anyagjelölések mellé az építőanyagok megnevezését! (3 pont) Természetes talaj (csak a kuntúr vonal mentén) Beton Fa, a rostok irányára hosszmetszetben 10. Írja be a kipontozott helyekre a méretmegadás hiányzó elemeit! (2 pont) Méretvonal Méretsegédvonal Méretvonal-határoló Mutatóvonal Méretszám Jelek Méretvonal kiindulási és végpontja. írásbeli vizsga / október 20.

6 11. Egészítse ki az alábbi mondatot! (3 pont) A lépcsők elemi részei a lépcsőfokok. Ezek egymásutánja a lépcsőkar. Az ezek közé iktatott vízszintes szakaszt pihenőnek nevezzük. 12. Nevezze meg, hogy téglafalak esetében a fal vastagságától függően milyen háromféle kötési rendszert különböztetünk meg! (3 pont) 1. Egysoros 2. Kétsoros 3. Többsoros 13. Egészítse ki az alábbi mondatot! (3 pont) A téglatestben kiképzett üregeknek kettős célja van: a falazat tömegének csökkentése és a hőszigetelő képesség fokozása. 14. Írja az alábbi színek mellé komplementer párjuk megnevezését! (3 pont) VÖRÖS ZÖLD NARANCS KÉK IBOLYA SÁRGA 15. Adja meg az A3 - as jelű rajzlap kész oldalméreteinek hosszúságát milliméterben és területének méretét négyzetméterben! (3 pont) Oldalméretek: 297 mm (1 pont) 420 mm (1 pont) Területe: 0,125 m 2 (1 pont) írásbeli vizsga / október 20.

7 Összetett feladatok 1. A próbatest természetes állapotban mért tömege 2512 g C-on történő kiszárítás után a próbatest tömege 2408 g-ra változik. Határozza meg, hogy hány százalék a próbatest nedvesség tartalma! (w % =?) 15 pont Az adatok értelmezése m = 2512 g 2 pont m sz = 2408 g 2 pont A képlet helyessége: w = (m m sz ) / m sz Behelyettesítés és helyes eredmény: w = ( ) / pont w = 0, pont A nedvesség tartalom százalékos megadása: w % = 4,32% 3 pont (A próbatest nedvesség tartalma 4, 32%-os.) írásbeli vizsga / október 20.

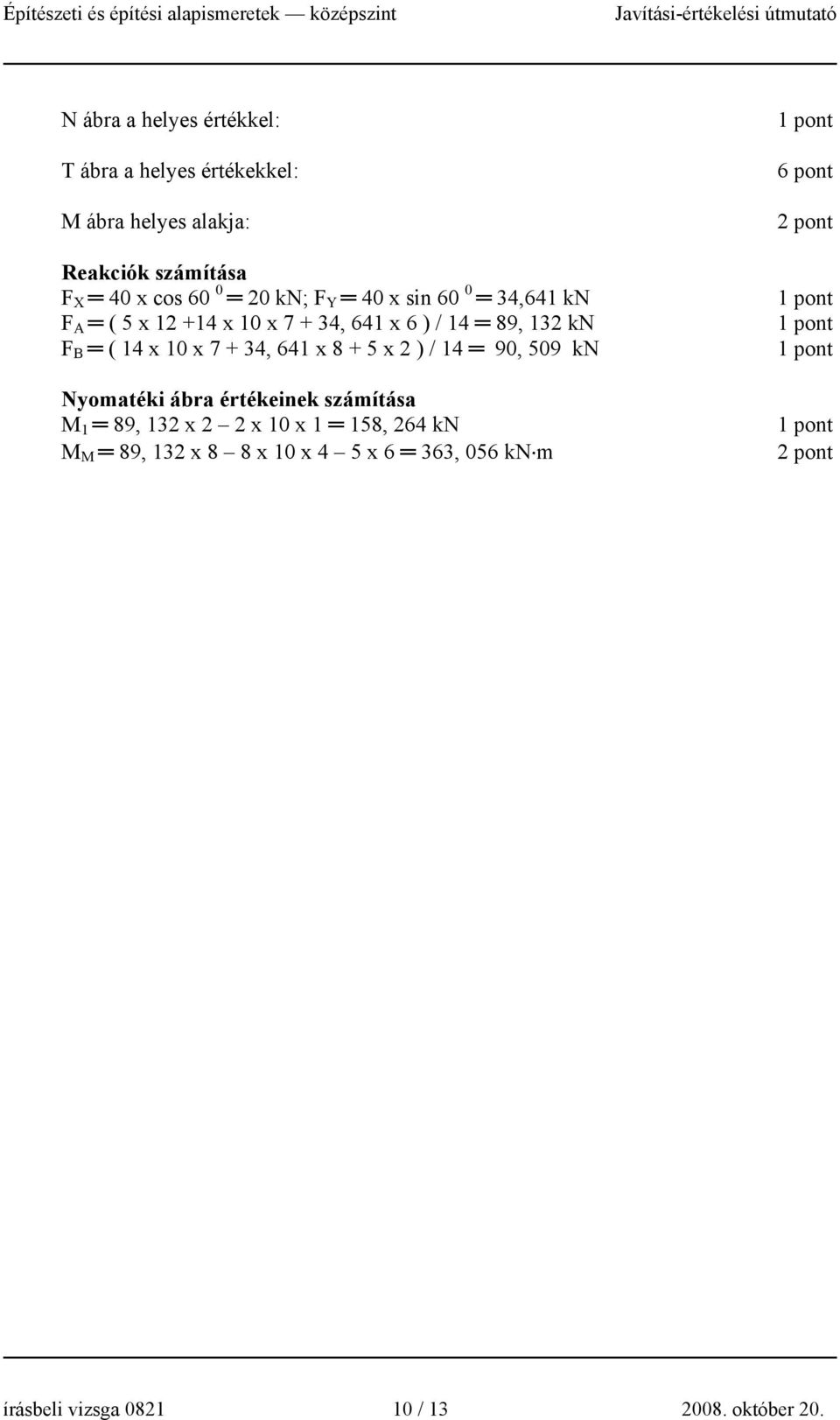

8 2. Számítsa ki az alábbi erőrendszer erdőjének jellemzőit! (R X, R Y, R, M 0, X 0, )! (15 pont) F 1 = 3 kn F 1 = 4 kn X O pont 0,6 m F 1 = 4 kn 0,55 m F 1 = 4 kn 0,9 m 0,7 m Y R X kn 2 pont R Y kn 2 pont R = ( ) = 15, 264 kn 3 pont M 0 = 4 x 0,9 + 6 x 1,6 4 x 0, 6 4 x 1,15 6, 2 kn m 5 pont X 0 0, 477 m 3 pont írásbeli vizsga / október 20.

9 3. Határozza meg az alábbi tartó N, T, és M ábráját! (15 pont) F 2 = 40 kn F 1 = 5 kn q = 10 kn/m 60 2 m 6 m 6 m 20 kn N [ kn ] 30, , 509 T [ kn ] 89, , , 132 4, 132 M [kn m] M 1 M M írásbeli vizsga / október 20.

10 N ábra a helyes értékkel: T ábra a helyes értékekkel: M ábra helyes alakja: Reakciók számítása F X 40 x cos kn; F Y 40 x sin ,641 kn F A ( 5 x x 10 x , 641 x 6 ) / 14 89, 132 kn F B ( 14 x 10 x , 641 x x 2 ) / 14 90, 509 kn Nyomatéki ábra értékeinek számítása M 1 89, 132 x 2 2 x 10 x 1 158, 264 kn M M 89, 132 x 8 8 x 10 x 4 5 x 6 363, 056 kn m 1 pont 6 pont 2 pont 1 pont 1 pont 1 pont 1 pont 2 pont írásbeli vizsga / október 20.

11 4. Szerkessze meg egy 25 cm vastagságú falnak egy 38 cm vastagságú falhoz való ferdeszögű falcsatlakozását! A falak kisméretű téglából készülnek és a 25-ös fal csak kötő helyzetű téglákból áll. A falidomkötés egymásra kerülő két sorát kell megszerkeszteni. M = 1: pont Az 1. sor helyes szerkesztése A 2. sor helyes szerkesztése Helyes arányok, mérethelyesség Szerkesztés esztétikája A két téglasor egymáshoz való helyes helyzete (állóhézagok eltolása) 2 pont 2 pont 3 pont írásbeli vizsga / október 20.
