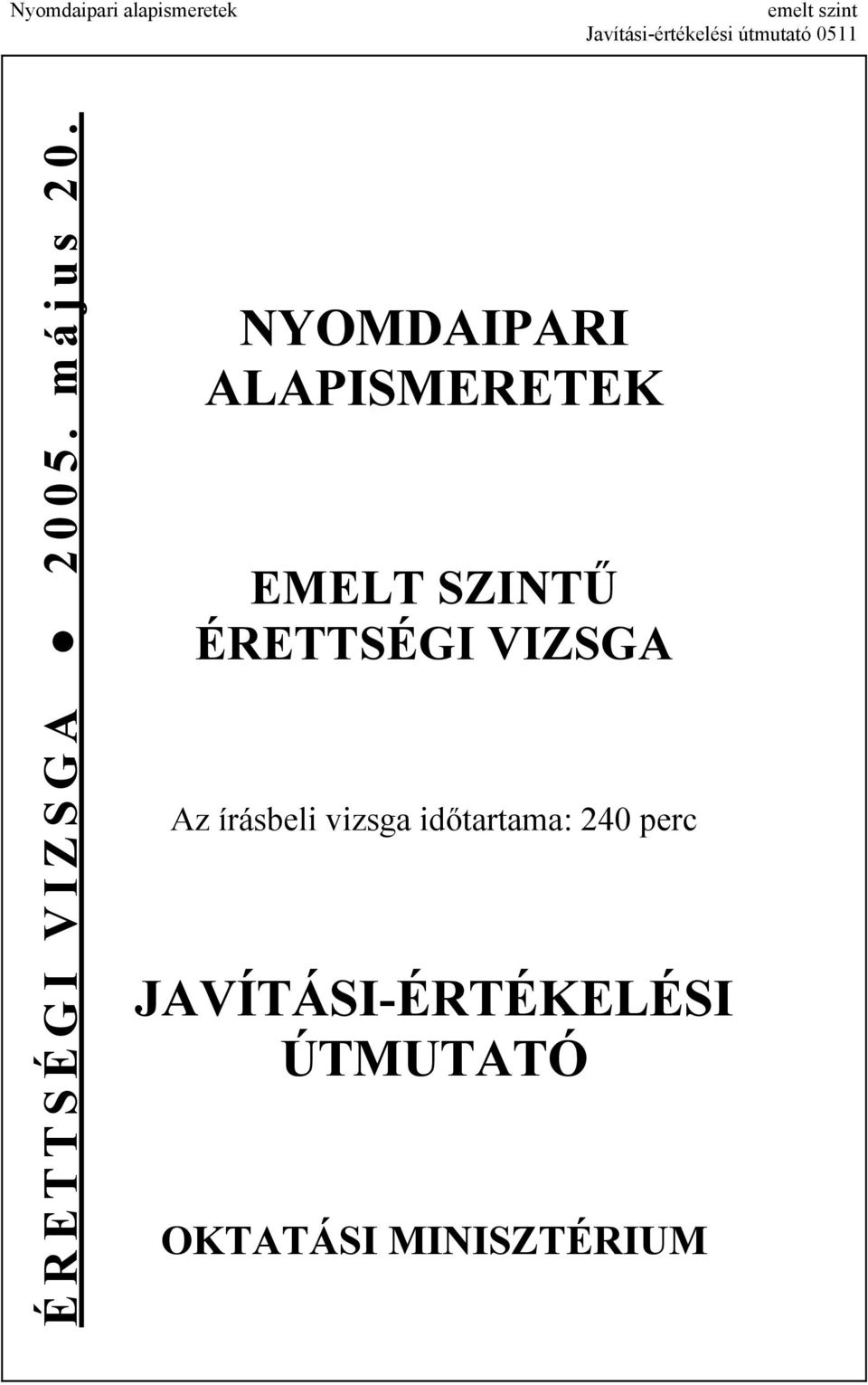

1 ÉRETTSÉGI VIZSGA május 20. NYOMDAIPARI ALAPISMERETEK EMELT SZINTŰ ÉRETTSÉGI VIZSGA Az írásbeli vizsga időtartama: 240 perc JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI MINISZTÉRIUM

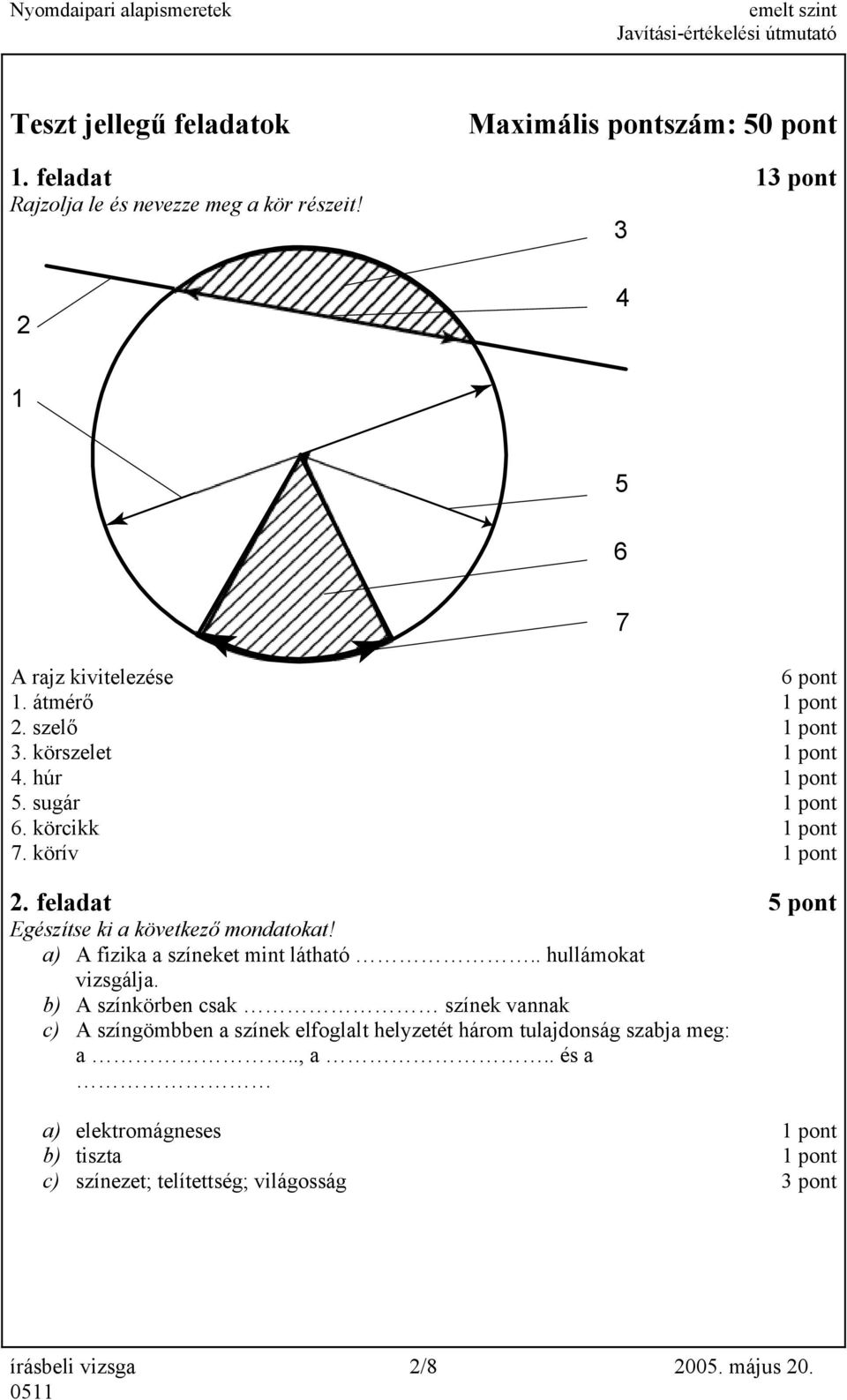

2 Teszt jellegű feladatok Maximális pontszám: 50 pont 1. feladat 13 pont Rajzolja le és nevezze meg a kör részeit! A rajz kivitelezése 6 pont 1. átmérő 2. szelő 3. körszelet 4. húr 5. sugár 6. körcikk 7. körív 2. feladat 5 pont Egészítse ki a következő mondatokat! a) A fizika a színeket mint látható.. hullámokat vizsgálja. b) A színkörben csak színek vannak c) A színgömbben a színek elfoglalt helyzetét három tulajdonság szabja meg: a.., a.. és a a) elektromágneses b) tiszta c) színezet; telítettség; világosság 3 pont 7 írásbeli vizsga 2/ május 20.

3 3. feladat 9 pont Nevezze meg az ábrákon látható axonometrikus ábrázolásokat! a) egymértékű 3 pont b) kétmértékű 3 pont c) kavalier 3 pont 4. feladat 4 pont Állítsa párba, melyik ábrához melyik vízjel tartozik! Írja a nagybetűk mellé a megfelelő kisbetűket! a) a Fűzfői Papírgyár vízjele b) egy régi bélyeg vízjele c) A Diósgyőri Papírgyár vízjele d) árnyalt vízjel A) c) B) a) C) b) D) d) 4 1 = 4 pont 5. feladat 9 pont Pótolja a hiányzó szavakat a színkeverésekkel kapcsolatos megállapításokban! a) sárga +. = vörös b) sárga + bíbor + = fekete c).. + bíbor = kék a) bíbor 3 pont b) cián 3 pont c) cián 3 pont 6. feladat 10 pont Állítsa párba a kódexek készítőinek régi elnevezéseit a magyarázatokkal! a) illuminator A) szövegírók b) rubrikátor B) a mondat kezdőbetűit pirossal írják be c) scriptor C) kép- és díszfestők d) pictor e) miniátor a) C) b) A) c) A) d) C) e) B) Minden helyes válasz 2 pontot ér. írásbeli vizsga 3/ május 20.

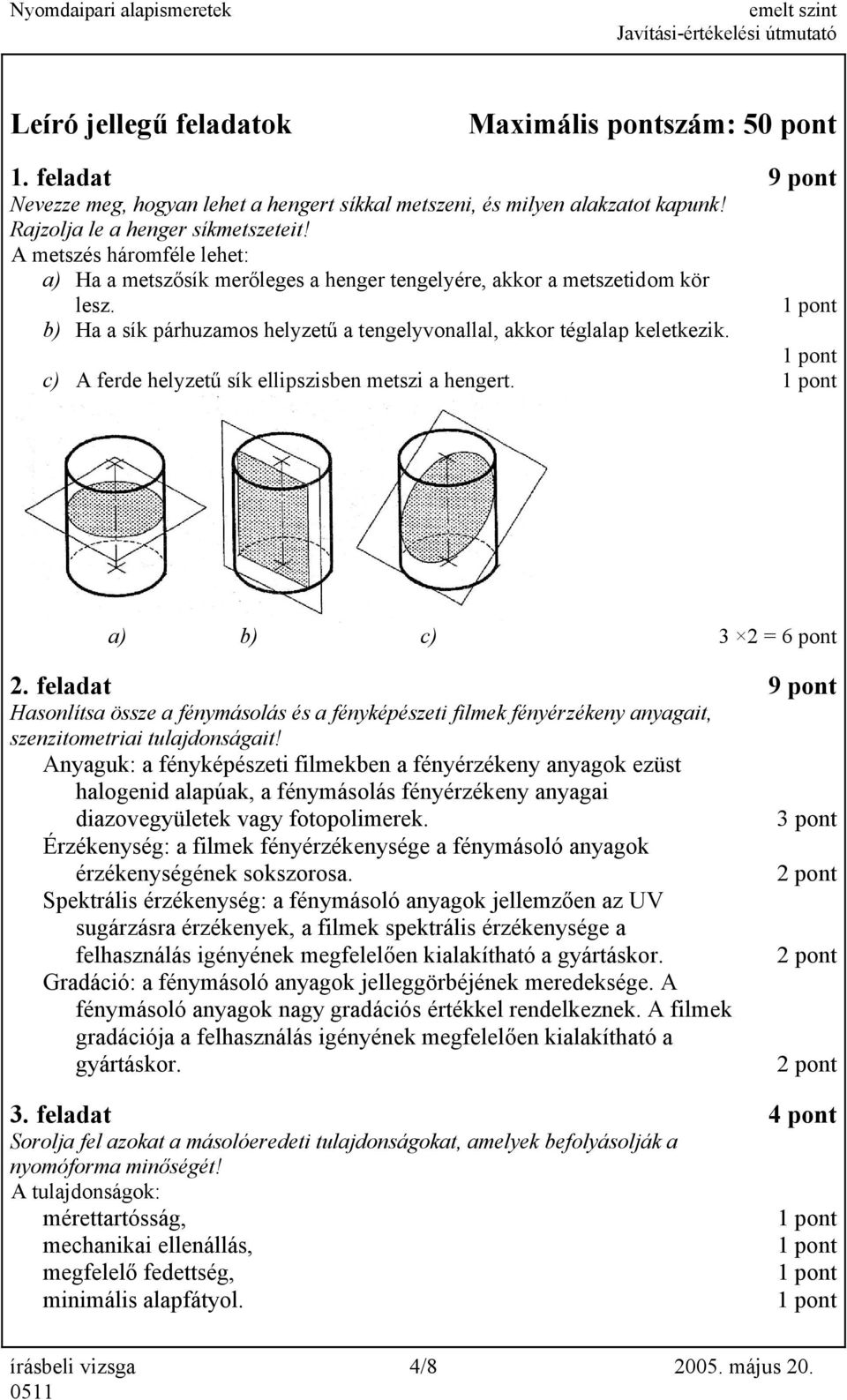

4 Leíró jellegű feladatok Maximális pontszám: 50 pont 1. feladat 9 pont Nevezze meg, hogyan lehet a hengert síkkal metszeni, és milyen alakzatot kapunk! Rajzolja le a henger síkmetszeteit! A metszés háromféle lehet: a) Ha a metszősík merőleges a henger tengelyére, akkor a metszetidom kör lesz. b) Ha a sík párhuzamos helyzetű a tengelyvonallal, akkor téglalap keletkezik. c) A ferde helyzetű sík ellipszisben metszi a hengert. a) b) c) 3 2 = 6 pont 2. feladat 9 pont Hasonlítsa össze a fénymásolás és a fényképészeti filmek fényérzékeny anyagait, szenzitometriai tulajdonságait! Anyaguk: a fényképészeti filmekben a fényérzékeny anyagok ezüst halogenid alapúak, a fénymásolás fényérzékeny anyagai diazovegyületek vagy fotopolimerek. 3 pont Érzékenység: a filmek fényérzékenysége a fénymásoló anyagok érzékenységének sokszorosa. 2 pont Spektrális érzékenység: a fénymásoló anyagok jellemzően az UV sugárzásra érzékenyek, a filmek spektrális érzékenysége a felhasználás igényének megfelelően kialakítható a gyártáskor. 2 pont Gradáció: a fénymásoló anyagok jelleggörbéjének meredeksége. A fénymásoló anyagok nagy gradációs értékkel rendelkeznek. A filmek gradációja a felhasználás igényének megfelelően kialakítható a gyártáskor. 2 pont 3. feladat 4 pont Sorolja fel azokat a másolóeredeti tulajdonságokat, amelyek befolyásolják a nyomóforma minőségét! A tulajdonságok: mérettartósság, mechanikai ellenállás, megfelelő fedettség, minimális alapfátyol. írásbeli vizsga 4/ május 20.

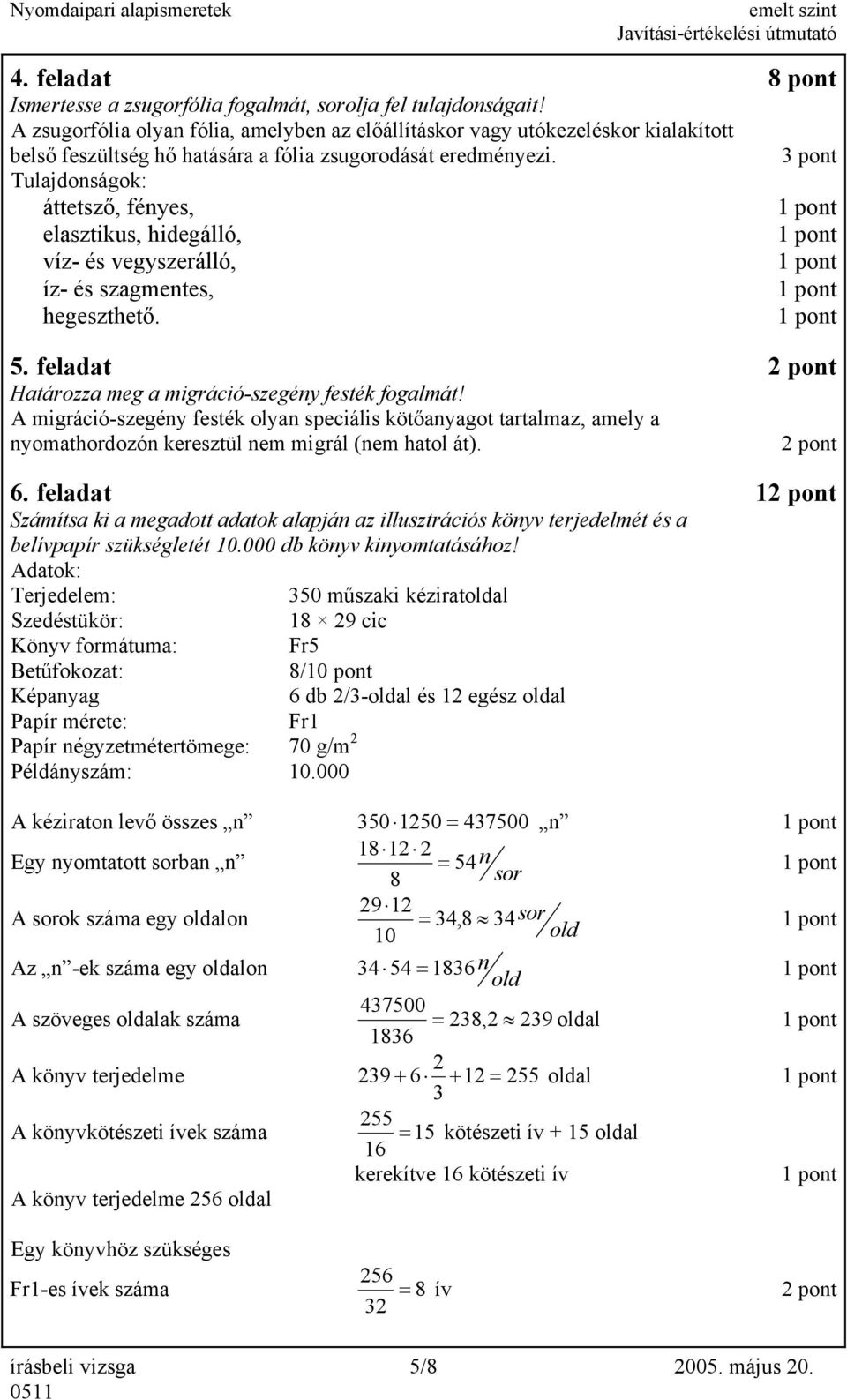

5 4. feladat 8 pont Ismertesse a zsugorfólia fogalmát, sorolja fel tulajdonságait! A zsugorfólia olyan fólia, amelyben az előállításkor vagy utókezeléskor kialakított belső feszültség hő hatására a fólia zsugorodását eredményezi. 3 pont Tulajdonságok: áttetsző, fényes, elasztikus, hidegálló, víz- és vegyszerálló, íz- és szagmentes, hegeszthető. 5. feladat 2 pont Határozza meg a migráció-szegény festék fogalmát! A migráció-szegény festék olyan speciális kötőanyagot tartalmaz, amely a nyomathordozón keresztül nem migrál (nem hatol át). 2 pont 6. feladat 12 pont Számítsa ki a megadott adatok alapján az illusztrációs könyv terjedelmét és a belívpapír szükségletét db könyv kinyomtatásához! Adatok: Terjedelem: 350 műszaki kéziratoldal Szedéstükör: cic Könyv formátuma: Fr5 Betűfokozat: 8/10 pont Képanyag 6 db 2/3-oldal és 12 egész oldal Papír mérete: Fr1 Papír négyzetmétertömege: 70 g/m 2 Példányszám: A kéziraton levő összes n = n Egy nyomtatott sorban n = 54 n 8 sor A sorok száma egy oldalon = 34,8 34 sor 10 old Az n -ek száma egy oldalon = 1836 n old A szöveges oldalak száma = 238,2 239 oldal 1836 A könyv terjedelme = 255 oldal A könyvkötészeti ívek száma = 15 kötészeti ív + 15 oldal 16 kerekítve 16 kötészeti ív A könyv terjedelme 256 oldal Egy könyvhöz szükséges 256 Fr1-es ívek száma = 8 ív 2 pont 32 írásbeli vizsga 5/ május 20.

6 0, A belívpapír tömege = kg 3 pont 7. feladat 6 pont Sorolja fel, milyen előnyös és hátrányos tulajdonságokkal rendelkezik a fatartalmú papír! Előnyös tulajdonság: olcsó, kevésbé érzékeny a nedvességváltozásra. Hátrányos tulajdonság: a belőle készült papír nem nagy fehérségű, kisebb szakítószilárdságú, idővel sárgul, törékennyé válik. 2 pont 4 pont írásbeli vizsga 6/ május 20.
