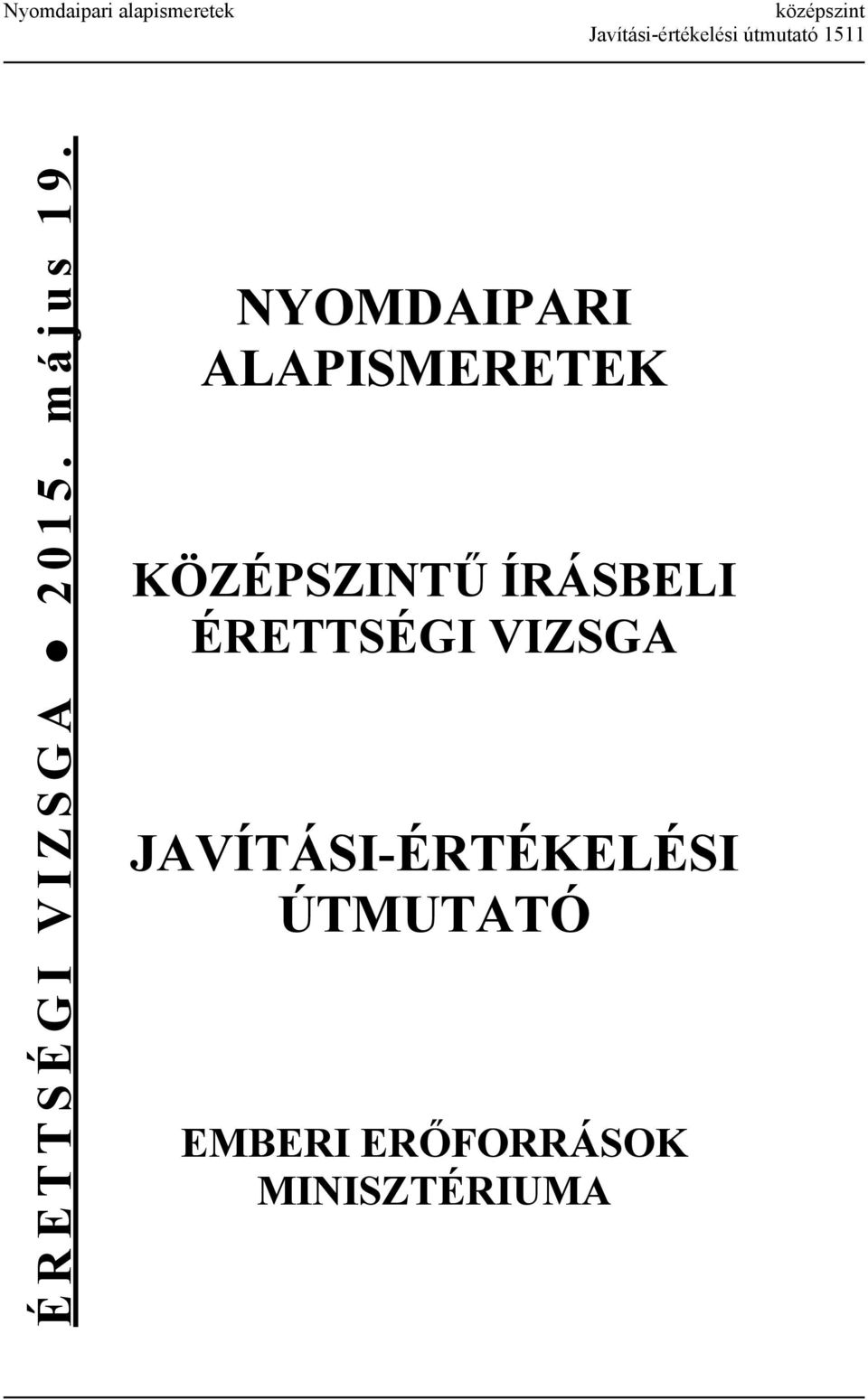

1 Nyomdaipari alapismeretek középszint 1511 ÉRETTSÉGI VIZSGA május 19. NYOMDAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

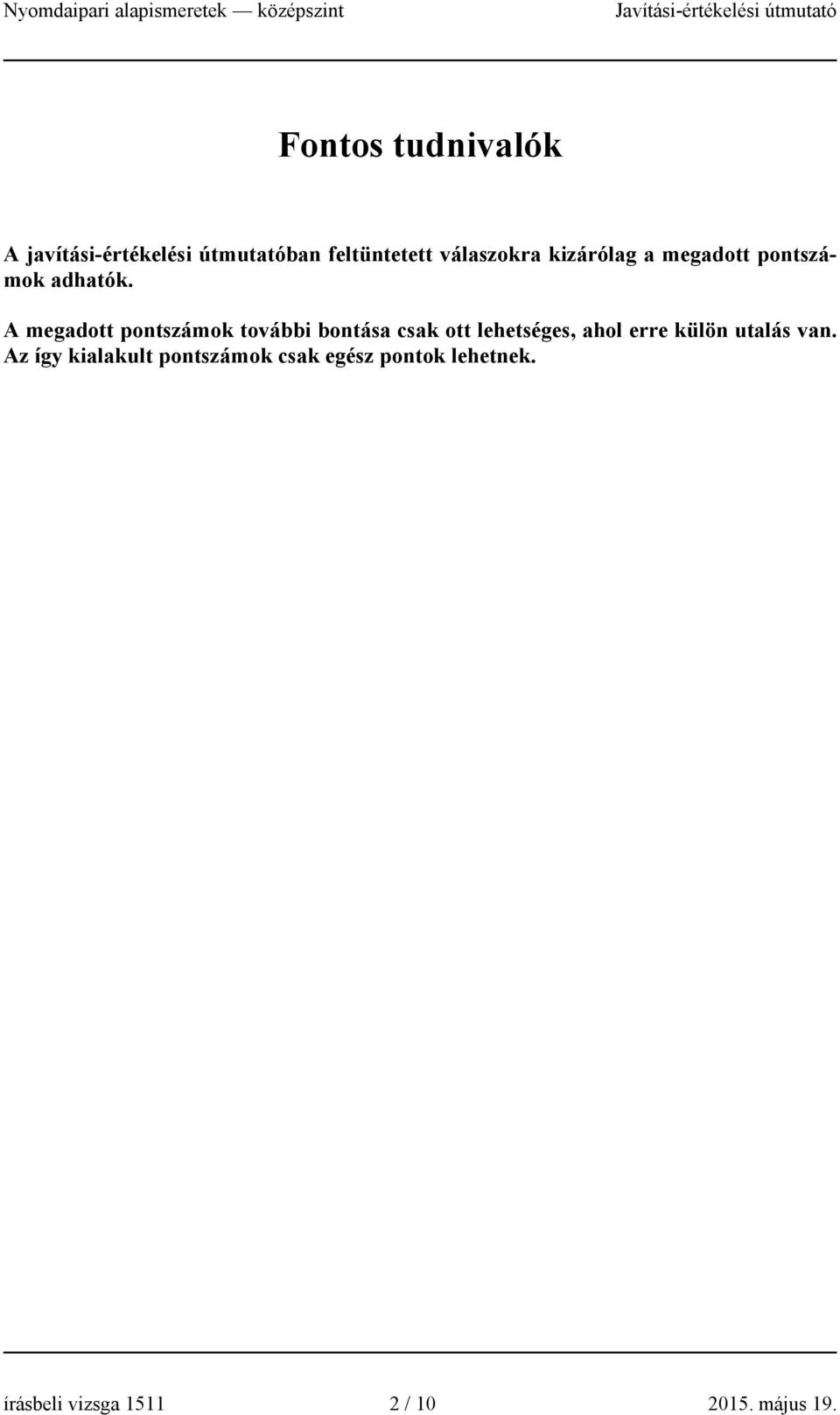

2 Fontos tudnivalók A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga / május 19.

3 Teszt jellegű feladatok Maximális pontszám: 50 pont 1. feladat 8 pont Állítsa időrendi sorrendbe a művészettörténeti korszakokat! Írja a kipontozott helyekre a megfelelő sorszámot! a) avantgárd 8... b) barokk 4... c) egyiptomi művészet 1... d) gótika 2... e) klasszicizmus 6... f) reneszánsz 3... g) rokokó 5... h) szecesszió = 8 pont 2. feladat 4 pont Egészítse ki a mondatokat! a) A digitális másolóeredeti.ps vagy.pdf kiterjesztésű állomány. b) A hagyományos másolóeredeti oldalhelyessége megállapításához a másolóeredetit csak az emulzió felőli oldalról szabad nézni. c) Szöveges, vonalas és autotípiai nyomatok esetén pozitív a hagyományos másolóeredeti akkor, ha a nyomóelemek helyén fedett. d) A negatív másolóeredeti a nyomóelemek helyén átlátszó. 4 1 = 4 pont 3. feladat 7 pont Állítsa párba az ábra számait a könyvrészek megnevezéseivel! Írja a kipontozott helyekre a megfelelő számot! előzék 3.. gerinclemez 6.. kartonborító 7.. könyvnyílás 5.. könyvtest 1.. ragasztóréteg 4.. táblalemez = 7 pont írásbeli vizsga / május 19.

4 4. feladat 5 pont Az egyes papíripari termékeknek mekkora a négyzetmétertömege? Állítsa párba a papírfajtát a négyzetmétertömeggel! Írja be a kipontozott helyekre a megfelelő nagybetűket! a) leggyakrabban használt irodai papír A) 600 g/m 2 b) biblianyomó papír B) 80 g/m 2 c) cigarettapapír C) 120 g/m 2 d) előzékpapír D) 20 g/m 2 e) könyvtáblalemez E) 50 g/m 2 a) B); b) E); c) D); d) C) ; e) A) 5 1 = 5 pont 5. feladat 5 pont Állítsa párba az ábra számait a vizsgálati módszerek megnevezéseivel! Írja a kipontozott helyekre a megfelelő számot! belógatásos (széllevágásos) módszer.4... tépéses (szakításos) módszer.3... hajlításos módszer.2... megtöréses módszer.5... pöndörödés (kunkorodás) egyoldalú nedvesítésre módszere = 5 pont 6. feladat 5 pont Állítsa párba a viszkozitás mérési módszerek megnevezéseit a mérési módszer leírásával! Írja a kipontozott helyekre a megfelelő számot! 1. A viszkozitás mérése során egy álló és egy forgó, koncentrikusan elhelyezkedő henger közötti folyadék viszkozitását a torziós rúgón keresztül forgatott hengeren fellépő fékező nyomatékot mérik. 2. Folyadékba mártott lemezt rezgetnek a viszkozitás függvényében változik a rezgés frekvenciája. 3. A viszkozitást vékony csőben való áramlás idejének mérésével állapítják meg. 4. A viszkozitást a folyadék kifolyási idejének mérésével állapítják meg. 5. A viszkozitást úgy állapítják meg, hogy a vizsgálandó folyadékkal töltött üvegcsőben egy golyó szabadon esik, és mérik a golyó esési idejét a cső két jele között. írásbeli vizsga / május 19.

5 a) kapilláris viszkoziméterek 3... b) kifolyásos viszkoziméterek 4... c) ejtőtestes viszkoziméterek 5... d) rotációs viszkoziméterek 1... e) vibrációs viszkoziméterek = 5 pont 7. feladat 6 pont A kérdések után a helyes válasz betűjelét karikázza be! 1. Milyen faladatot lát el a pozitív működésű fényérzékeny réteggel felöntött ofszetnyomólemezeken a másolás és előhívás után a lemezen maradt fényérzékeny réteg? a) A nyomóelem szerepét tölti be. b) A nemnyomóelem szerepét tölti be. 2. Milyen vastagságú az A2 és ennél kisebb formátumú alumínium ofszetnyomólemez? a) 0,150 mm b) 0,015 mm c) 0,30 mm 3. Az alumíniumhordozóval rendelkező szárazofszet lemez egyes rétegei a nyomtatás során milyen feladatot látnak el? a) Az alumíniumréteg vízszerető, azaz nemnyomóelem, a fotopolimer réteg zsírszerető, azaz nyomóelem. b) A szilikonréteg vízszerető, azaz nemnyomóelem, a fotopolimer réteg zsírszerető, azaz nyomóelem. c) A fotopolimer réteg vízszerető, azaz nemnyomóelem, a szilikonréteg zsírszerető, azaz nyomóelem. 4. Melyik ofszetnyomólemez rendelkezik a legnagyobb példányszámbírással? a) Az elektrokémiai úton szemcsézett és anódosan oxidált ofszetnyomólemez. b) Az anódosan oxidált és beégetett ofszetnyomólemez. c) Az elektrokémiai úton szemcsézett, anódosan oxidált és beégetett ofszetnyomólemez. 5. Az IR lézer sugárforrással dolgozó CTP eszközökben milyen nyomólemezeket kell alkalmazni? a) ezüstalapú b) fotopolimer c) termo nyomólemezeket 6. A negatív működésű fényérzékeny réteggel felöntött ofszetnyomólemezeket milyen hagyományos másolóeredetin keresztül kell megvilágítani? a) pozitív b) negatív 1. a) 2. a) 3. b) 4. c) 5. c) 6. b) 6 1 = 6 pont írásbeli vizsga / május 19.

6 8. feladat 10 pont Igazak-e vagy hamisak a következő állítások? Az állítás melletti oszlopba írja az vagy hamis szót! Állítás A levilágított filmet legalább annyi ideig kell előhívni, amíg a fény érte helyek denzitása legalább D=3 lesz. A rotációs nyomóművekben nincs üresjárat. A flexógráfiai nyomógépeket jellemzi, hogy merev nyomóformát, nyalóhengeres festékezőművet alkalmaznak. A dobozok gyártására nyomathordozóként PE fóliát alkalmaznak. A minőség-ellenőrzés az ellenőrzés célja szerint lehet idegenáruellenőrzés, gyártásközi ellenőrzés és végellenőrzés. A kettős hajtogatások száma nagyobb, ha a hajtásvonal a papír szálirányára merőleges. A papír simaságának meghatározására a Bekk-féle mérőműszert alkalmazzák. A párolgással száradó festékkel csak szívóképes nyomathordozóra lehet nyomtatni. A hőre olvadó komponenst tartalmazó cérnákat a szálfelsütéses technológiánál alkalmazzák. A karboximetilcellulóz a növényi eredetű ragasztók csoportjába tartozik. I/H hamis hamis hamis hamis 10 1 = 10 pont írásbeli vizsga / május 19.

7 Leíró jellegű feladatok Maximális pontszám: 50 pont 1. feladat 10 pont A vetületi ábra alapján készítse el az alkatrész izometrikus ábrázolását! írásbeli vizsga / május 19.

8 Helyes ábrázolás Pontos méretek kivitelezés külalakja 6 pont 2 pont 2 pont 2. feladat 10 pont Az alábbi műszaki adatok alapján számítsa ki az elkészítéséhez szükséges táblalemez tömegét! Adatok: Könyv formátuma: B5 (körülvágott méret: mm) Lemez mérete: B1 A B1 lemez száliránya: kereszt szálirány Lemez négyzetmétertömege: 1600 g/m 2 Nyílás szélessége: 5 mm Peremek: 2, 3, 2 mm Példányszám: 1500 példány 1 db táblalemez mérete táblalemez magassága: = 242 mm 2 pont táblalemez szélessége: = 166 mm 2 pont 1 db B1 lemezből hány tábla szabható ki :166 = 6 1 pont 707:242 = 2 1 pont 6 2 = 12 db táblalemez fér rá 1 db B1 lemezre 1 pont A példányszámhoz szükséges B1 lemezek száma 3000:12 = 250 db B1 lemez szükséges 1 pont A szükséges táblalemez tömege 1 db B1 tömege: ,707 = 1131,2 g 1 pont 1131,2 250:1000 = 282,8 kg 1 pont 3. feladat 4 pont Sorolja fel a szövegfeldolgozás 4 fő lépését! A szövegfeldolgozás fő lépései: szövegbevitel (szövegimportálás), szöveg formázása, tördelés, korrigálás. 4 1 = 4 pont 4. feladat 2 pont Határozza meg a kivonó színkeverés fogalmát! A kivonó színkeverés azt jelenti, hogy az összekevert színes anyagok mindegyike a ráeső fényből a saját színének megfelelő hullámhosszokon nyel el energiát. 2 pont írásbeli vizsga / május 19.

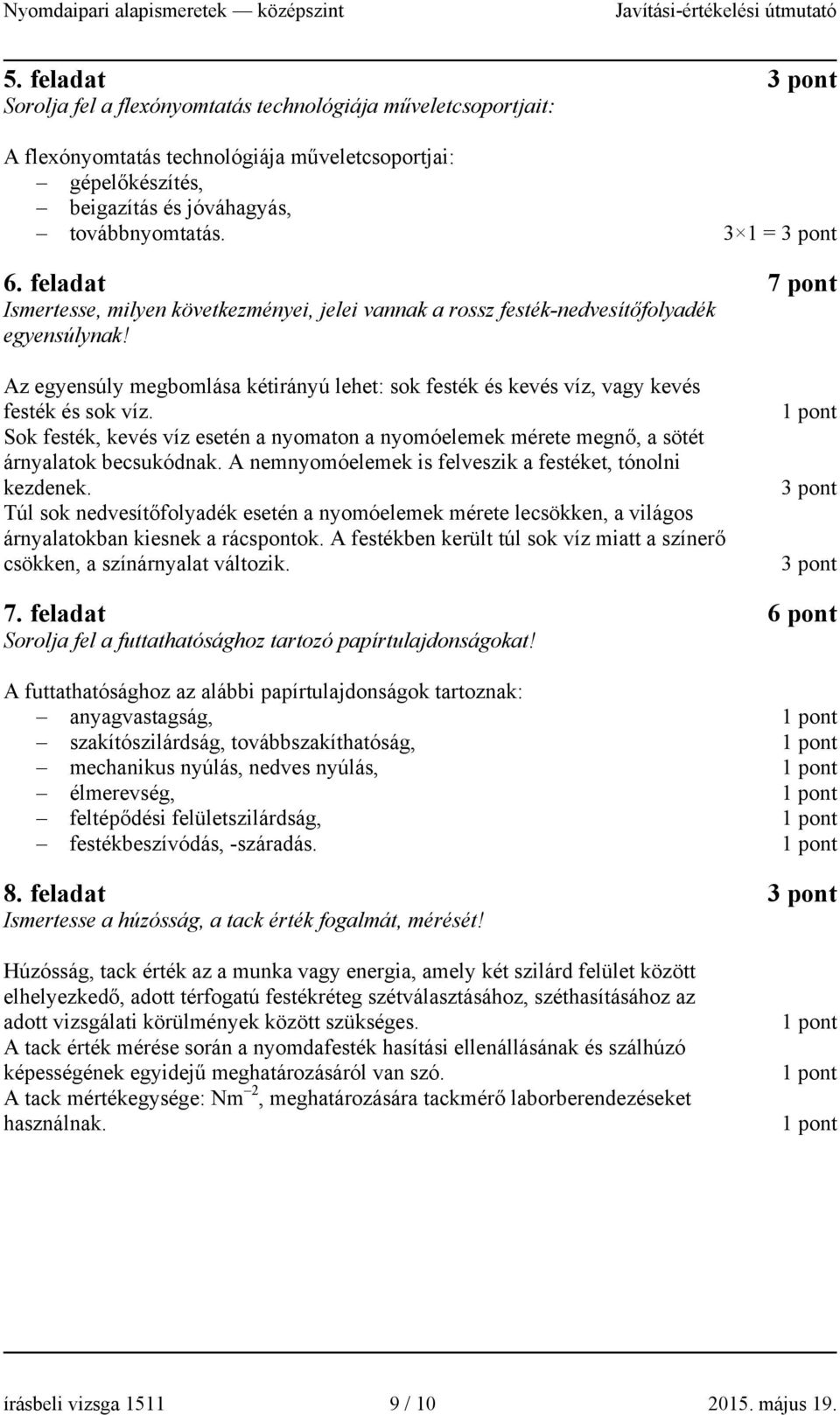

9 5. feladat 3 pont Sorolja fel a flexónyomtatás technológiája műveletcsoportjait: A flexónyomtatás technológiája műveletcsoportjai: gépelőkészítés, beítás és jóváhagyás, továbbnyomtatás. 3 1 = 3 pont 6. feladat 7 pont Ismertesse, milyen következményei, jelei vannak a rossz festék-nedvesítőfolyadék egyensúlynak! Az egyensúly megbomlása kétirányú lehet: sok festék és kevés víz, vagy kevés festék és sok víz. Sok festék, kevés víz esetén a nyomaton a nyomóelemek mérete megnő, a sötét árnyalatok becsukódnak. A nemnyomóelemek is felveszik a festéket, tónolni kezdenek. Túl sok nedvesítőfolyadék esetén a nyomóelemek mérete lecsökken, a világos árnyalatokban kiesnek a rácspontok. A festékben került túl sok víz miatt a színerő csökken, a színárnyalat változik. 1 pont 3 pont 3 pont 7. feladat 6 pont Sorolja fel a futtathatósághoz tartozó papírtulajdonságokat! A futtathatósághoz az alábbi papírtulajdonságok tartoznak: anyagvastagság, 1 pont szakítószilárdság, továbbszakíthatóság, 1 pont mechanikus nyúlás, nedves nyúlás, 1 pont élmerevség, 1 pont feltépődési felületszilárdság, 1 pont festékbeszívódás, -száradás. 1 pont 8. feladat 3 pont Ismertesse a húzósság, a tack érték fogalmát, mérését! Húzósság, tack érték az a munka vagy energia, amely két szilárd felület között elhelyezkedő, adott térfogatú festékréteg szétválasztásához, széthasításához az adott vizsgálati körülmények között szükséges. A tack érték mérése során a nyomdafesték hasítási ellenállásának és szálhúzó képességének egyidejű meghatározásáról van szó. A tack mértékegysége: Nm 2, meghatározására tackmérő laborberendezéseket használnak. 1 pont 1 pont 1 pont írásbeli vizsga / május 19.

10 9. feladat 5 pont Ismertesse a fotopolimerizáció lépéseit, folyamatát! A fotopolimerizáció lépései az alábbiak. Aktiválás: a sugárzás hatására a fotoiniciátor elbomlik, elindítja a polimerizációt. Az elbomlott iniciátor aktív gyöke a monomer kettőskötését megbontja, a keletkezett két szabad vegyérték egyikével egyesül. A másik szabad vegyérték a láncnövekedést kezdeményezi. Láncnövekedés: a polimerizáció láncreakciószerűen zajlik le. A térhálósító hatására elágazásos szerkezet keletkezik. A másik szabad vegyérték a következő monomer(ek) kettőskötését megbontja, a keletkezett két szabad vegyérték egyikével egyesül. A folyamatot a lánczárás zárja le. Két lánc egyesülésével záródhat a láncnövekedés. 2 pont 2 pont 1 pont írásbeli vizsga / május 19.
