1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Nyomdai gépmester Nyomdai gépmester Gyorsnyomdai gépkezelő Nyomdai gépmester É 1/5

2 Teszt Összesen: 40 pont 1. feladat 2 Igazak-e vagy hamisak a következő állítások? Az állítás mellé a megfelelő oszlopba írjon - et! A rotációs nyomtatás a tekercses nyomtatást jelenti. Állítás Igaz Hamis Az ofszetnyomó műben a nyomás nagysága függ a deformáció mértékétől és a gumiborítás keménységétől. A flexónyomtatás egyik előnye a hagyományos magasnyomtatással szemben az, hogy nincs szélhatás. A szatellit nyomómű építési elvet csak az ofszetnyomó művekben alkalmazzák. Az ívnyomó és a tekercsnyomó ofszetgépeken azonos felépítésű a lemezbefogó szerkezet. A kompresszibilis gumikendő előnye, hogy nem türemkedik ki a nyomási sáv szélein. A flexó- és a mélynyomó nyomóművek beállításának folyamatába tartozhat a fogaskerekek cseréje. Az ellenőrzőskálákon létezik olyan elem, amely segítségével kimutatható a csúszás a nyomóműben. Selejt gyártása esetén a géprevízió alkalmas a felelősség megállapítására. A flexónyomó gépeken létezik nem rotációs nyomómű is. Egyes digitális nyomógépek csak egyszínű nyomdatermék nyomtatására alkalmasak = 2 2. feladat 10 pont Egészítse ki a mondatokat! a) A kompresszibilis gumikendő idő előtti tönkremenetele megakadályozására a gumikendő megfeszítésekor nyomatékmérős (nyomaték-) kulcsot kell alkalmazni. b) Az ofszetnyomó művekben a futógyűrű átmérője megegyezik a fogaskerék osztókörének átmérőjével. c) A mélynyomómű úgy állítható át a hátoldal nyomtatására, hogy a formahenger forgásirányát ellenkező irányúra váltják. d) A különböző falvastagságú sleevek alkalmazása a flexónyomó gépek formahengerein lehetővé teszi a vágási hossz változtatását. É 2/5

3 3. feladat 8 pont Az egyes nyomtatási eljárásoknak melyek a jellemző nyomásértékei? A kipontozott helyekre írja be a megfelelő nagybetűt! a) flexónyomtatás A) 5 10 MPa b) hagyományos magasnyomtatás B) 3 5 MPa c) mélynyomtatás C) 0,8 1 MPa d) ofszetnyomtatás a) C); b) B); c) A); d) C) 4 2 = 8 pont Rajzos és szöveges feladat Összesen: 60 pont 1. feladat 10 pont Rajzolja le a négyhengeres nyomómű sémáját! Jelölje a forgásirányokat, a nyomathordozóra kerülő festéket, a hengertípusokat! Rajz helyessége Helyes jelölések 5 pont 5 pont É 3/5

4 2. feladat 9 pont Nevezze meg a számokkal jelzett elmozdítások funkcióit! 1. nyomásállítás a formahenger és a gumihenger között 2. nyomásállítás az ellennyomóhenger és a gumihenger között 3. nyomásráadás és -levétel 3. feladat 24 pont Sorolja fel, hogy a revízió során milyen szempontok alapján ellenőrzik a nyomatot! Az ellenőrzés szempontjai: szöveghelyesség, illusztráció állásának, elhelyezkedésének helyessége (nincs-e fordítva jobb-bal vagy fej-láb irányba?), minden szükséges nyomóelem megvan-e, nincs-e felesleges nyomóelem (a nyomás-vágás stb. jelek vágásba esnek-e?), az illeszkedés helyessége, a kilövés helyessége, a festékek színárnyalatának helyessége, a festékréteg egyenletessége a nyomaton, a továbbfeldolgozás, a használat igényeinek kielégítése. É 4/5

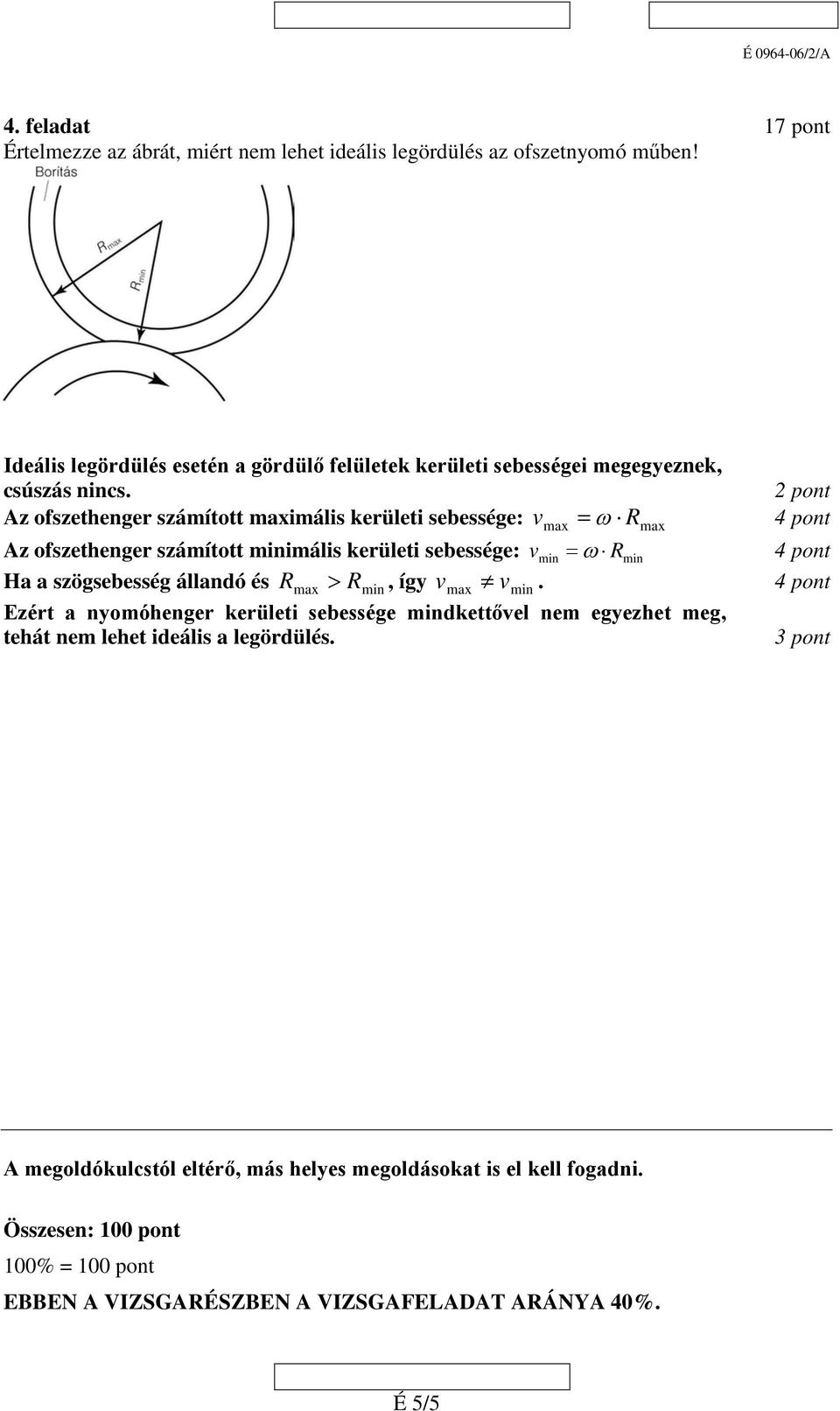

5 4. feladat 17 pont Értelmezze az ábrát, miért nem lehet ideális legördülés az ofszetnyomó műben! Ideális legördülés esetén a gördülő felületek kerületi sebességei megegyeznek, csúszás nincs. Az ofszethenger számított maximális kerületi sebessége: vmax = ω Rmax 4 pont Az ofszethenger számított minimális kerületi sebessége: vmin = ω Rmin 4 pont Ha a szögsebesség állandó és R max > Rmin, így vmax vmin. 4 pont Ezért a nyomóhenger kerületi sebessége mindkettővel nem egyezhet meg, tehát nem lehet ideális a legördülés. A megoldókulcstól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 40%. É 5/5
