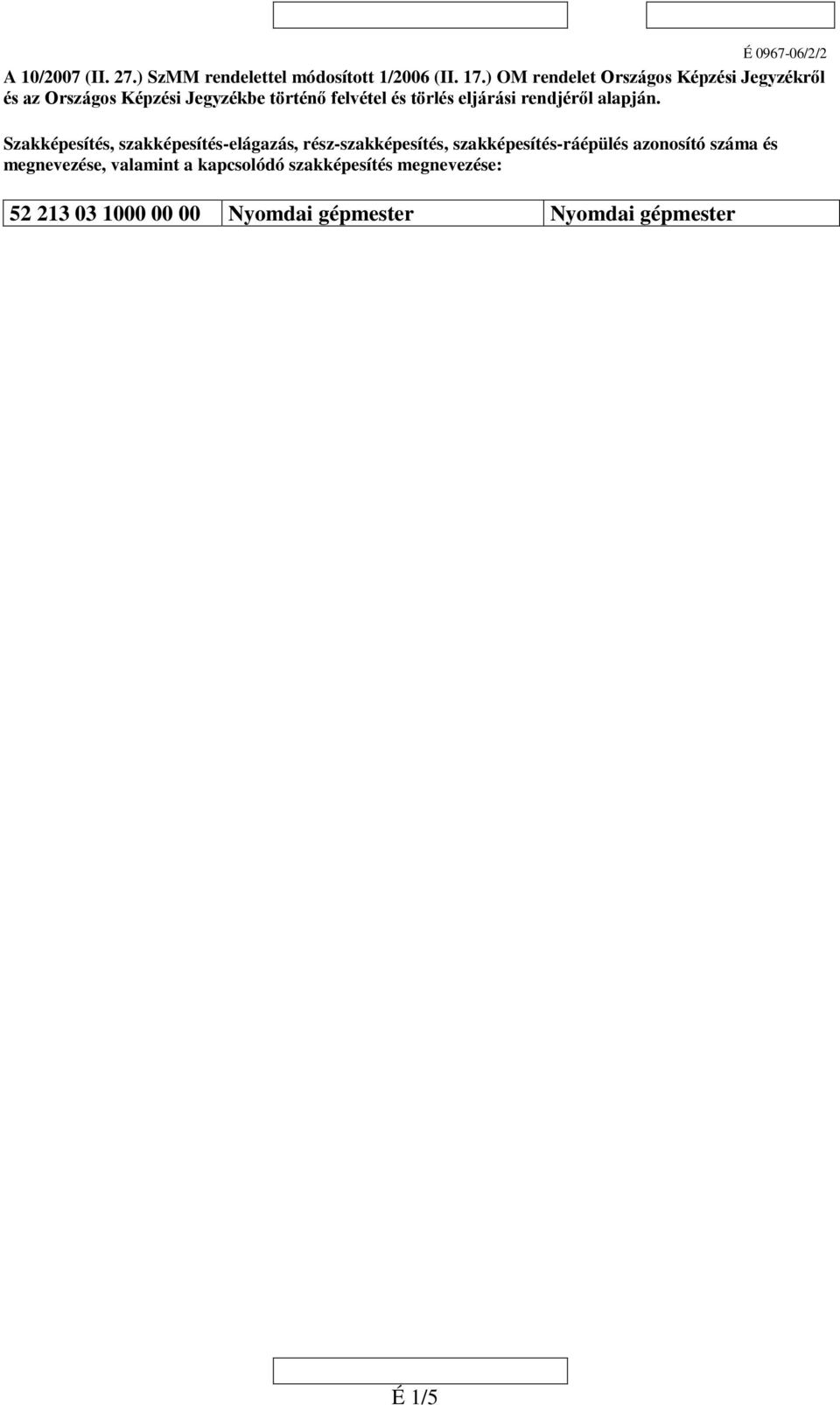

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Nyomdai gépmester Nyomdai gépmester É 1/5

2 Teszt Összesen: 40 pont 1. feladat 22 pont Igazak-e vagy hamisak a következő állítások? Az állítás mellé a megfelelő oszlopba írjon - et! Állítás Igaz Hamis Az ofszetnyomtatás festékezőműve a nyomóforma nyomóelemeire a szükséges árnyalati értéknek megfelelő változó vastagságú festékréteget juttat. A fém dörzshenger a körforgó mozgása mellett tengelyirányú mozgást is végez. A nyomat denzitása nem függ a formára jutó festékréteg vastagságától. A duktorhenger egyenletes vastagságú festékréteget hord ki a festékvályúból. A nedvesítő folyadékkeringtető rendszer biztosítja a nedvesítő folyadék alacsony hőmérsékletét. Az ofszet nyomógépben a felhordóhenger a nyomóformára hordja fel a festéket vagy a nedvesítő folyadékot. A flexónyomó gép korszerű raszterhengerének felülete kerámia anyagú. A raszterhenger előnye, hogy a nyomathordozó igényének megfelelő különböző festékmennyiség leadására képes. A hagyományos nedvesítőmű előnye, hogy a textilbevonat poloskákat okozhat. A bevont hengeres nedvesítőművek a gyorsjáratú tekercsnyomó gépek igényeinek nem tesznek eleget. A filmnedvesítő hengerek nem érintkeznek közvetlenül a nyomóformával pont 2. feladat 6 pont Egészítse ki a mondatokat! a) A nedvesítő folyadék optimális ph értéke: 5,5 5,8 között van. b) Ha a jól beállított, befestékezett festékfelhordó hengereket az álló nyomóformára engedjük, akkor a formán hagyott csík szélessége 3-4 mm. c) Az alkohol-adalék csökkenti a nedvesítő folyadék felületi feszültségét. 3 2 pont É 2/5

3 3. feladat 12 pont Állítsa párba a feladatokat és a CPC rendszer egységeit! A kipontozott helyekre írja be a megfelelő nagybetűket! a) CPC1 A) festékszabályzás távvezérléssel b) CPC2 B) festékprofil (a forma festékigényének) meghatározása lemezszkenneléssel c) CPC3 C) festékprofil (a forma festékigényének) meghatározása PDF állományból d) CPC32 D) nyomatellenőrzés a) A); b) D); c) B); d) C) 4 3 pont Rajzos és szöveges feladat Összesen: 60 pont 1. feladat 16 pont Magyarázza meg, milyen folyamatot mutat be az ábra! Az ábrán a festékréteg-vastagság kiegyenlítődés látható. Az összefutó hengereken különböző vastagságú (d 1 és d 2 ) festékréteg található. A találkozáskor a rétegek egyesülnek, összegződnek. Elváláskor az összegzett rétegvastagság hozzávetőlegesen feleződik. É 3/5

4 2. feladat 16 pont Nevezze meg, mit ábrázol a rajz! Jellemezze a szerkezetet, a műszaki megoldás feltételét és alkalmazásának előnyeit! Az ábrán a Roland cég megoldása látható, amikor az egybefüggő festékkés helyett a zónák egymástól független szabályzását tolókákkal valósította meg. A tolókák szélessége megegyezik a zónák szélességével, és a zónacsavarok, szögemelők segítségével hosszirányban egymás mellett csúsztatják el a tolókákat. A módszer csak akkor vált alkalmazhatóvá, amikor a tolókák oldallapjait olyan jól meg tudták munkálni, hogy a festék ne folyjon ki közöttük. A tolókák előnye a festékkéssel szemben, hogy nincsenek deformált állapotban, és egymástól függetlenül állítható minden zónában a festékmennyiség. 3. feladat 28 pont Rajzolja le a festékezőmű adagoló szakaszát szakaszos és folyamatos adagolás esetén! Jelölje a mozgásirányokat, nevezze meg a részeket! Szakaszos adagolás: ábra mozgások jelölése megnevezések 6 pont 4 1 = 4 1 = É 4/5

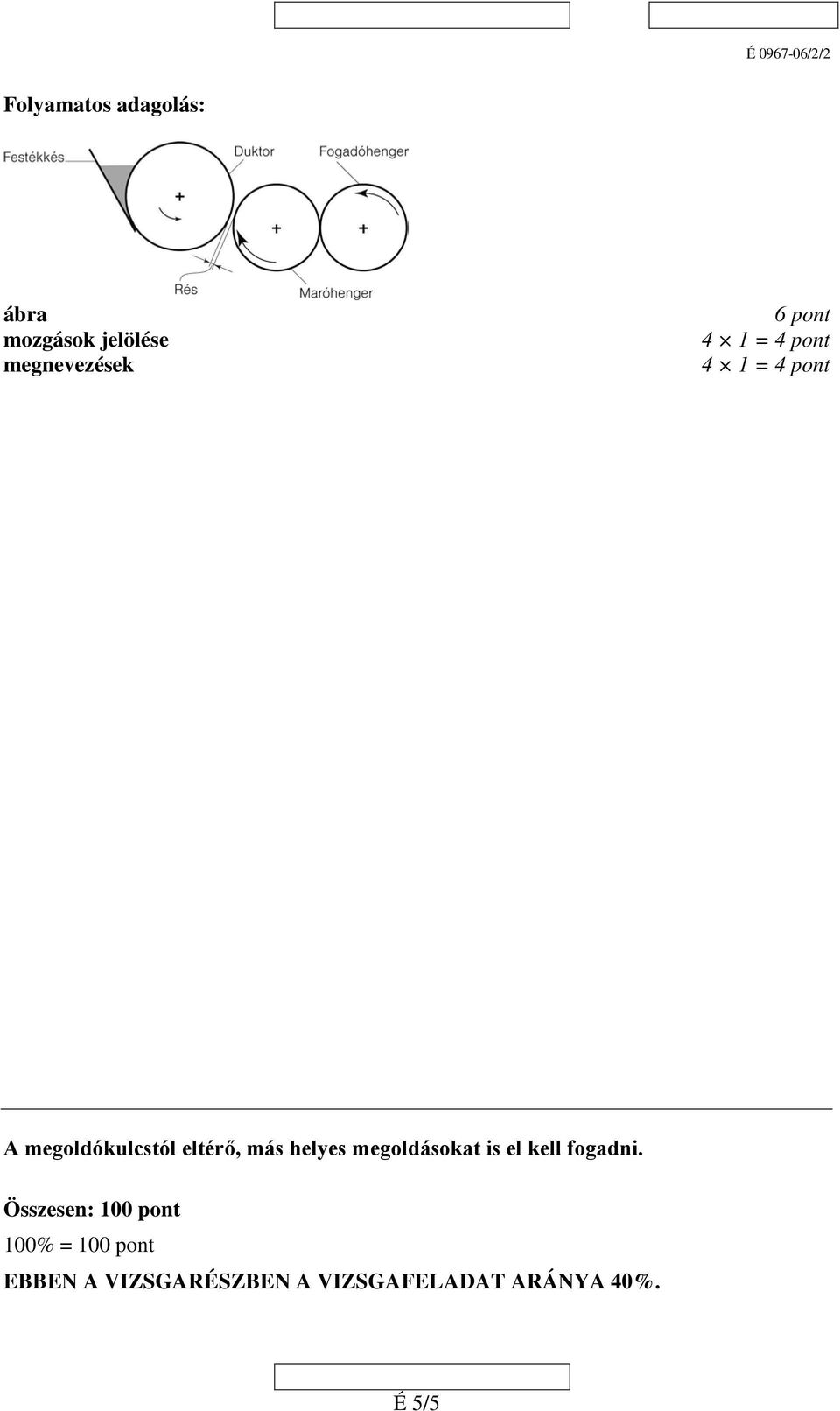

5 Folyamatos adagolás: ábra mozgások jelölése megnevezések 6 pont 4 1 = 4 1 = A megoldókulcstól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 40%. É 5/5
