1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Üveges és képkeretező Üveges és képkeretező T 1/6

2 1. feladat Összesen: 15 pont Mit jelentenek a következő kifejezések? Paszpartu: 5 pont Kasírozás: 5 pont Vakrámázás: 5 pont 2. feladat Összesen: 18 pont Párosítsa a leírt tulajdonságokat a felsorolt üvegtípusokkal! Tulajdonságok: 1.) Olvasztási folyamat során kapja a végleges színét a hozzá adagolt fém-oxidtól. Nagy mennyiségű napenergiát nyel el, ezáltal megakadályozza annak túlzott beáramlását. 2.) A bevonattal ellátott üveg utólagosan edzhető, hajlítható és ragasztható. Teljes üvegfal- és függönyfalrendszerek, bejárati ajtók üvegezéséhez használják. 3.) Egy hőkezelési eljárás, aminek köszönhetően megváltoznak fizikai tulajdonságai. Ebből következő előnyei a megnövelt lökés- és ütésállóság, a hőmérsékletváltozásokkal szembeni nagyobb ellenállóság. Törés estén az üveg apró szemcsékre esik szét, melyek gyakorlatilag nem jelentenek balesetveszélyt. T 2/6

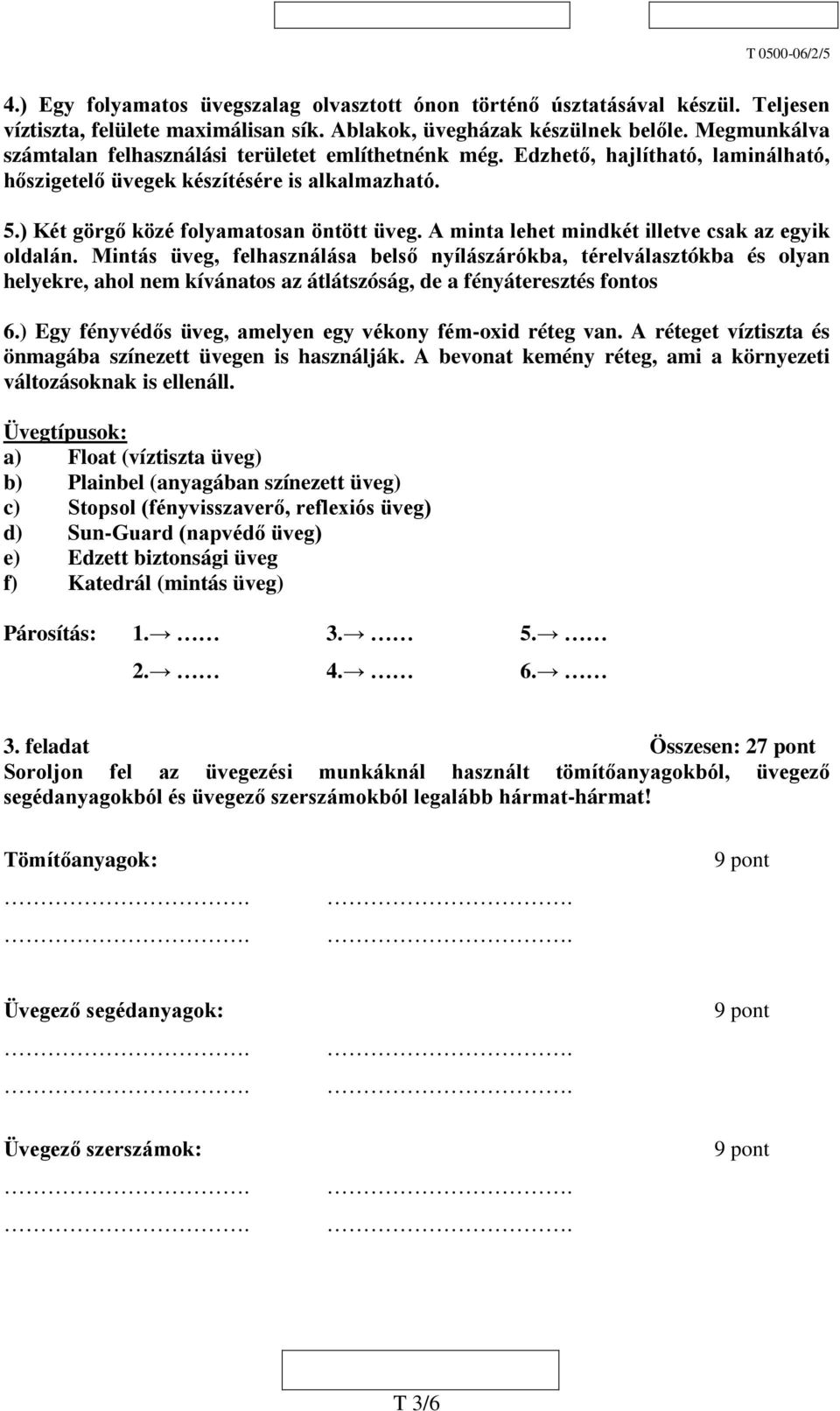

3 4.) Egy folyamatos üvegszalag olvasztott ónon történő úsztatásával készül. Teljesen víztiszta, felülete maximálisan sík. Ablakok, üvegházak készülnek belőle. Megmunkálva számtalan felhasználási területet említhetnénk még. Edzhető, hajlítható, laminálható, hőszigetelő üvegek készítésére is alkalmazható. 5.) Két görgő közé folyamatosan öntött üveg. A minta lehet mindkét illetve csak az egyik oldalán. Mintás üveg, felhasználása belső nyílászárókba, térelválasztókba és olyan helyekre, ahol nem kívánatos az átlátszóság, de a fényáteresztés fontos 6.) Egy fényvédős üveg, amelyen egy vékony fém-oxid réteg van. A réteget víztiszta és önmagába színezett üvegen is használják. A bevonat kemény réteg, ami a környezeti változásoknak is ellenáll. Üvegtípusok: a) Float (víztiszta üveg) b) Plainbel (anyagában színezett üveg) c) Stopsol (fényvisszaverő, reflexiós üveg) d) Sun-Guard (napvédő üveg) e) Edzett biztonsági üveg f) Katedrál (mintás üveg) Párosítás: feladat Összesen: 27 pont Soroljon fel az üvegezési munkáknál használt tömítőanyagokból, üvegező segédanyagokból és üvegező szerszámokból legalább hármat-hármat! Tömítőanyagok: 9 pont Üvegező segédanyagok: 9 pont Üvegező szerszámok: 9 pont T 3/6

4 4. feladat Összesen: 40 pont A megrendelő 6 db üvegezett ajtóban a sima (float) üveget katedrálüvegre kívánja cserélni. Megküldte Önnek az ajtó vázlatrajzát és a látható üvegrész méreteit. A méreteket az üvegszorító lécek között mérte le. a) Számítsa ki az üvegezés szabási méreteit az alsó és felső részhez külön-külön! b) Mennyi felső, illetve alsó üvegrészt tud leszabni maximálisan egy táblából? c) Számolja ki, hogy mennyi 1200 x 1800 mm-es, 4 mm vastagságú katedrál üvegtáblára lesz szüksége a 6 db ajtó üvegezéséhez! d) Számolja ki, hogy mennyi a szabási veszteség %-os mennyisége! üvegezés felmérési vázlata Információ: az üvegszorító léc keresztmetszete: 9/15 mm üvegezés horonymélysége: 9 mm elhelyezési köz: 2 mm üvegtábla vastagsága: 4 mm horonyszélesség: 6 mm a) Szabási méret számítása: Felső üvegtábla szabási mérete: (1 ajtónál) 7 pont. Alsó üvegtábla szabási mérete: (1 ajtónál) 7 pont b) Üvegtábla mennyiségének számítása: 1 táblából leszabható: 6 pont. T 4/6

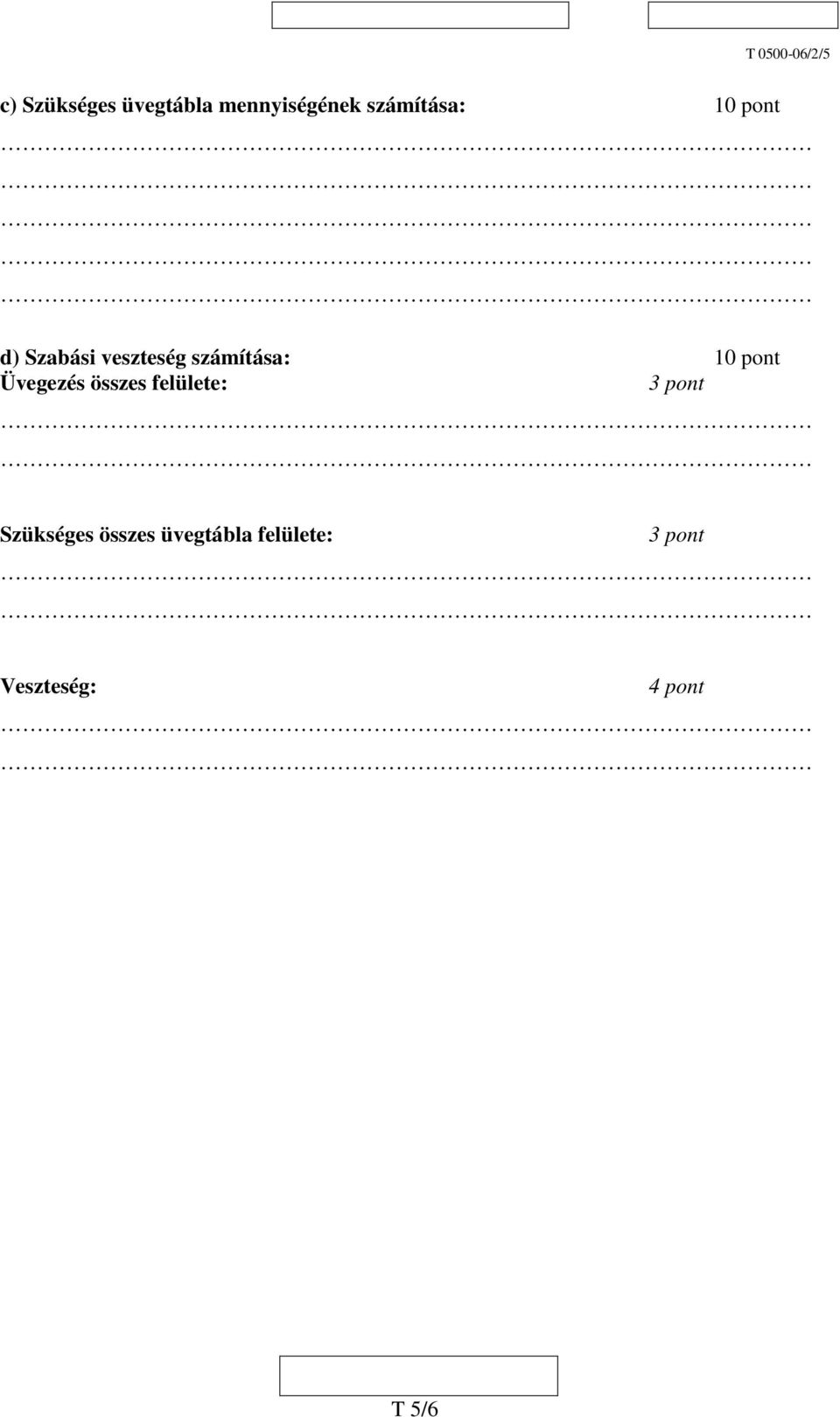

5 c) Szükséges üvegtábla mennyiségének számítása: 10 pont d) Szabási veszteség számítása: 10 pont Üvegezés összes felülete: 3 pont Szükséges összes üvegtábla felülete: 3 pont Veszteség: 4 pont T 5/6

6 Értékelő lap Feladat sorszáma Feladat-, tulajdonságprofil, szakmai készségek és egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Feladat- vagy tulajdonságprofil B Képkeretek fajtái, minősége Szakmai 3 Olvasott szakmai szöveg készségek megértése Személyes Önállóság Társas Módszer Figyelem-összpontosítás Feladat- vagy C Üvegek jellemzői, tulajdonságprofil felhasználása Szakmai 3 Olvasott szakmai szöveg készségek megértése Személyes Felelősségtudat Társas Módszer Figyelem-összpontosítás Feladat- vagy tulajdonságprofil B Kéziszerszámok, kisgépek Szakmai 5 Üvegező kéziszerszámok készségek használata Személyes Önállóság Társas Módszer Figyelem-összpontosítás Feladat- vagy B Üvegtábla mérése, méret tulajdonságprofil ellenőrzése Szakmai 3 Olvasott szakmai szöveg készségek megértése Személyes Önállóság Társas Módszer Eredményorientáltság Összesen Elérhető pontszám A vizsgafeladat százalékban 100% Szerzett pontszám Kelt:,.év.hó.nap... aláírás Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 20%. T 6/6
