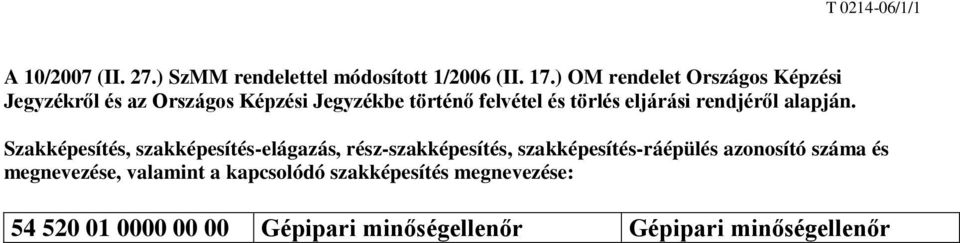

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Gépipari minőségellenőr Gépipari minőségellenőr

2 Az ábrán egy mélyhornyú golyóscsapággyal szerelt tengely látható. Ön azt a mérési feladatot kapta, hogy a csapágyház és a tengely hengeres felületeit ellenőrizze. A feladatok elvégzése során a mérésekkel kapcsolatos számítási és elméleti feladatokat is meg kell oldania. 1. feladat Összesen: 10 pont Vizsgálja meg a tengely és a csapágy illesztésének adatait! a) Határozza meg, hogy milyen illesztésnek felel meg az 30 H5/k5! 2 pont b) Határozza meg a tengely tűrését ezen a helyen! 2 pont c) Határozza meg a tengely felső határeltérését! 2 pont d) Határozza meg a tengely alsó határeltérését! 2 pont e) Határozza meg a tengely közepes méretét! 2 pont T 2/7

3 2. feladat Összesen: 15 pont A tengely illesztett felületeinek átlagos érdessége 1,6 µm, míg a többi felületé 12,5 µm. Az alábbi kérdések megválaszolásával ismertesse a felületi érdesség jellemzőit! a) Vázlattal szemléltesse és határozza meg az átlagos érdességet! 8 pont b) Ismertesse a műhelyrajzon alkalmazott érdességi jelek fajtáit! 3 pont c) Ismertesse a felületi érdesség meghatározását érdességi etalonok segítségével! 4 pont T 3/7

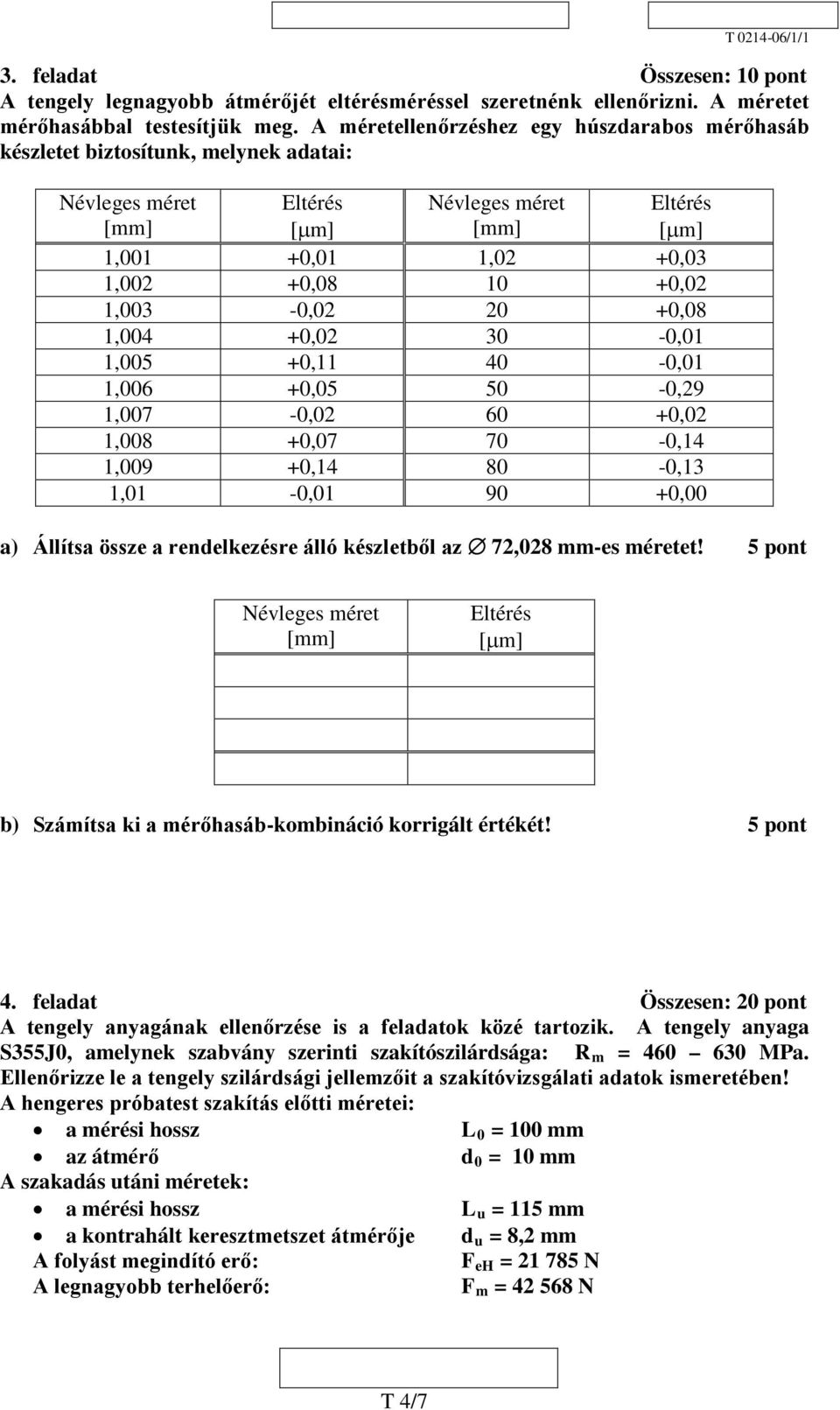

4 3. feladat Összesen: 10 pont A tengely legnagyobb átmérőjét eltérésméréssel szeretnénk ellenőrizni. A méretet mérőhasábbal testesítjük meg. A méretellenőrzéshez egy húszdarabos mérőhasáb készletet biztosítunk, melynek adatai: Névleges méret [mm] Eltérés [µm] Névleges méret [mm] Eltérés [µm] 1,001 +0,01 1,02 +0,03 1,002 +0, ,02 1,003-0, ,08 1,004 +0, ,01 1,005 +0, ,01 1,006 +0, ,29 1,007-0, ,02 1,008 +0, ,14 1,009 +0, ,13 1,01-0, ,00 a) Állítsa össze a rendelkezésre álló készletből az 72,028 mm-es méretet! 5 pont Névleges méret [mm] Eltérés [µm] b) Számítsa ki a mérőhasáb-kombináció korrigált értékét! 5 pont 4. feladat Összesen: 20 pont A tengely anyagának ellenőrzése is a feladatok közé tartozik. A tengely anyaga S355J0, amelynek szabvány szerinti szakítószilárdsága: R m = MPa. Ellenőrizze le a tengely szilárdsági jellemzőit a szakítóvizsgálati adatok ismeretében! A hengeres próbatest szakítás előtti méretei: a mérési hossz L 0 = 100 mm az átmérő d0 = 10 mm A szakadás utáni méretek: a mérési hossz L u = 115 mm a kontrahált keresztmetszet átmérője du = 8,2 mm A folyást megindító erő: FeH = N A legnagyobb terhelőerő: Fm = N T 4/7

5 a) Határozza meg a szakítószilárdságot! 4 pont b) Számítsa ki a felső folyáshatárt! 3 pont c) Számítsa ki a fajlagos megnyúlás százalékos értékét! 3 pont d) Számítsa ki a kontrakció (keresztmetszet-csökkenés) százalékos értékét! 4 pont e) Rajzolja fel egy rideg és egy lágy anyag szakítódiagramját! 6 pont 5. feladat Összesen: 15 pont A csapágyház és a csapágy 72 G7/h5 mérettel illeszkedik egymáshoz. Idomszerrel ellenőrizze le a csapágyfészek átmérőjét! a) Készítsen vázlatot a tűrésmezők elhelyezkedéséről! 3 pont b) Rajzolja fel a dugós idomszer tűrésmezőinek elhelyezkedését! 6 pont T 5/7

6 c) Határozza meg a dugós idomszer méreteit! 6 pont Az idomszer várható kopása: z = 4 µm A megengedett túlkopás: y = 4 µm A gyártási tűrés: H = 6 µm 6. feladat Összesen: 10 pont Az alkatrészek mérettűrésén kívül a helyzetpontosságát is gyakran előírják. Fejtse ki, hogy mit jelent a forgó tengelyek egytengelyűségi hibája és homlokütése! Röviden írja le ezek mérésének menetét! a) Egytengelyűségi hiba: 5 pont b) Homlokütés: 5 pont T 6/7

7 7. feladat Összesen: 20 pont A mérés gyakorlati megoldása csak az elméleti ismeretek birtokában kivitelezhető. Válaszoljon az alábbi méréselméleti kérdésekre! a) Mi az anyagvizsgálat célja? 5 pont b) Sorolja fel a legjellemzőbb mérési hibákat! 5 pont c) Ismertesse a mérőtermi munka legfontosabb szabályait! 5 pont d) Milyen fontos adatokat kell tartalmaznia a mérési jegyzőkönyvnek? 5 pont Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 60%. T 7/7
