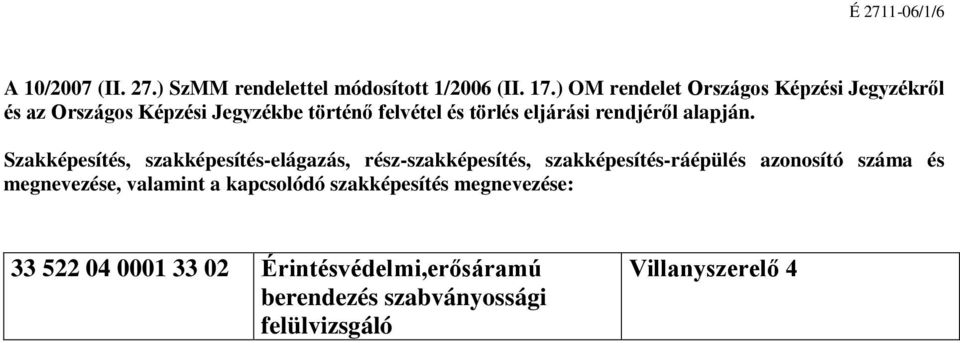

1 A 10/2007 (. 27.) SzMM rendelettel módosított 1/2006 (. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Érintésvédelmi,erősáramú berendezés szabványossági felülvizsgáló Villanyszerelő 4

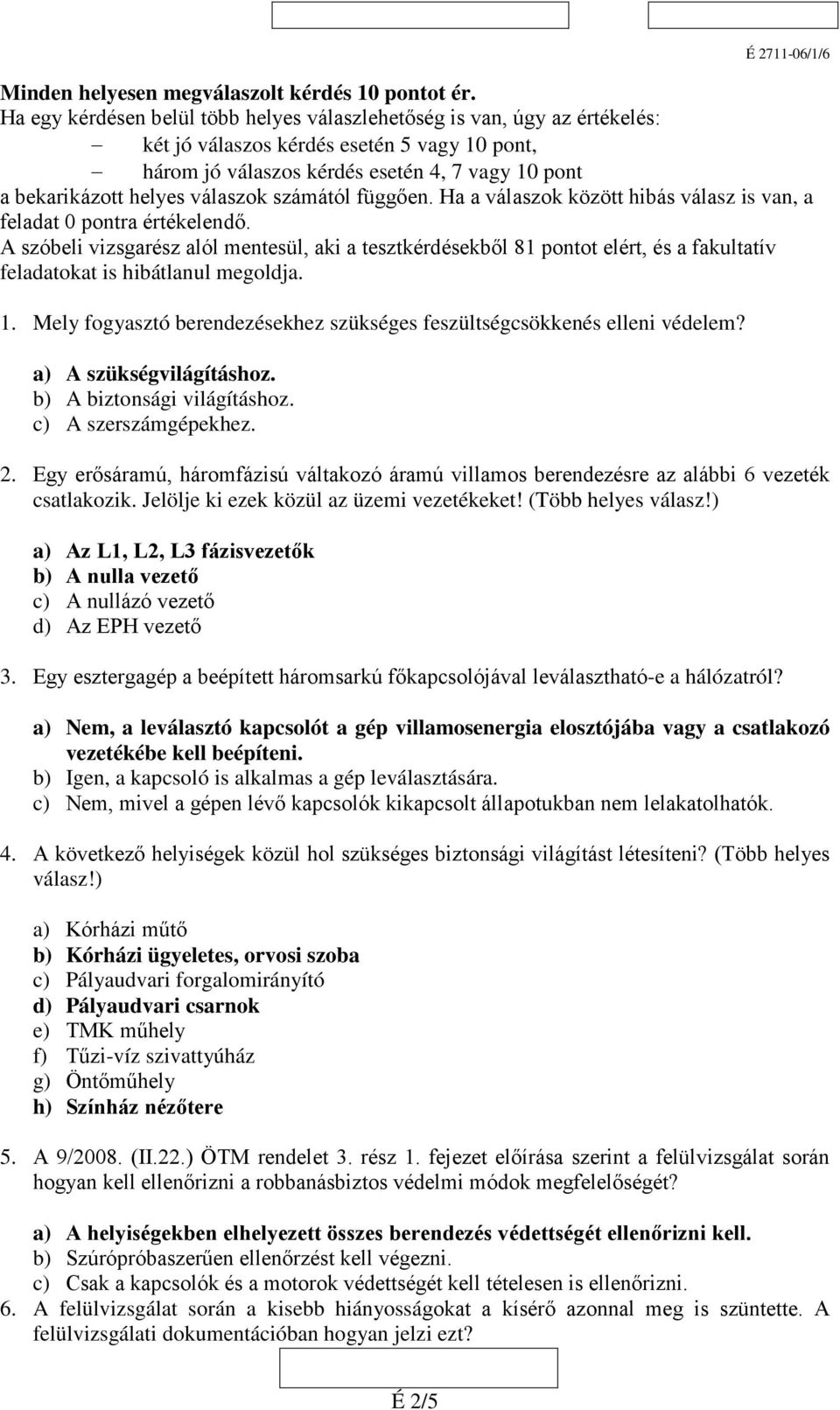

2 Minden helyesen megválaszolt kérdés 10 pontot ér. Ha egy kérdésen belül több helyes válaszlehetőség is van, úgy az értékelés: két jó válaszos kérdés esetén 5 vagy 10 pont, három jó válaszos kérdés esetén 4, 7 vagy 10 pont a bekarikázott helyes válaszok számától függően. Ha a válaszok között hibás válasz is van, a feladat 0 pontra értékelendő. A szóbeli vizsgarész alól mentesül, aki a tesztkérdésekből 81 pontot elért, és a fakultatív feladatokat is hibátlanul megoldja. 1. Mely fogyasztó berendezésekhez szükséges feszültségcsökkenés elleni védelem? a) A szükségvilágításhoz. b) A biztonsági világításhoz. c) A szerszámgépekhez. 2. Egy erősáramú, háromfázisú váltakozó áramú villamos berendezésre az alábbi 6 vezeték csatlakozik. Jelölje ki ezek közül az üzemi vezetékeket! (Több helyes válasz!) a) Az L1, L2, L3 fázisvezetők b) A nulla vezető c) A nullázó vezető d) Az EPH vezető 3. Egy esztergagép a beépített háromsarkú főkapcsolójával leválasztható-e a hálózatról? a) Nem, a leválasztó kapcsolót a gép villamosenergia elosztójába vagy a csatlakozó vezetékébe kell beépíteni. b) gen, a kapcsoló is alkalmas a gép leválasztására. c) Nem, mivel a gépen lévő kapcsolók kikapcsolt állapotukban nem lelakatolhatók. 4. A következő helyiségek közül hol szükséges biztonsági világítást létesíteni? (Több helyes válasz!) a) Kórházi műtő b) Kórházi ügyeletes, orvosi szoba c) Pályaudvari forgalomirányító d) Pályaudvari csarnok e) TMK műhely f) Tűzi-víz szivattyúház g) Öntőműhely h) Színház nézőtere 5. A 9/2008. (.22.) ÖTM rendelet 3. rész 1. fejezet előírása szerint a felülvizsgálat során hogyan kell ellenőrizni a robbanásbiztos védelmi módok megfelelőségét? a) A helyiségekben elhelyezett összes berendezés védettségét ellenőrizni kell. b) Szúrópróbaszerűen ellenőrzést kell végezni. c) Csak a kapcsolók és a motorok védettségét kell tételesen is ellenőrizni. 6. A felülvizsgálat során a kisebb hiányosságokat a kísérő azonnal meg is szüntette. A felülvizsgálati dokumentációban hogyan jelzi ezt? É 2/5

válaszok számától függően. Ha a válaszok között hibás válasz is van, a feladat 0 pontra értékelendő.

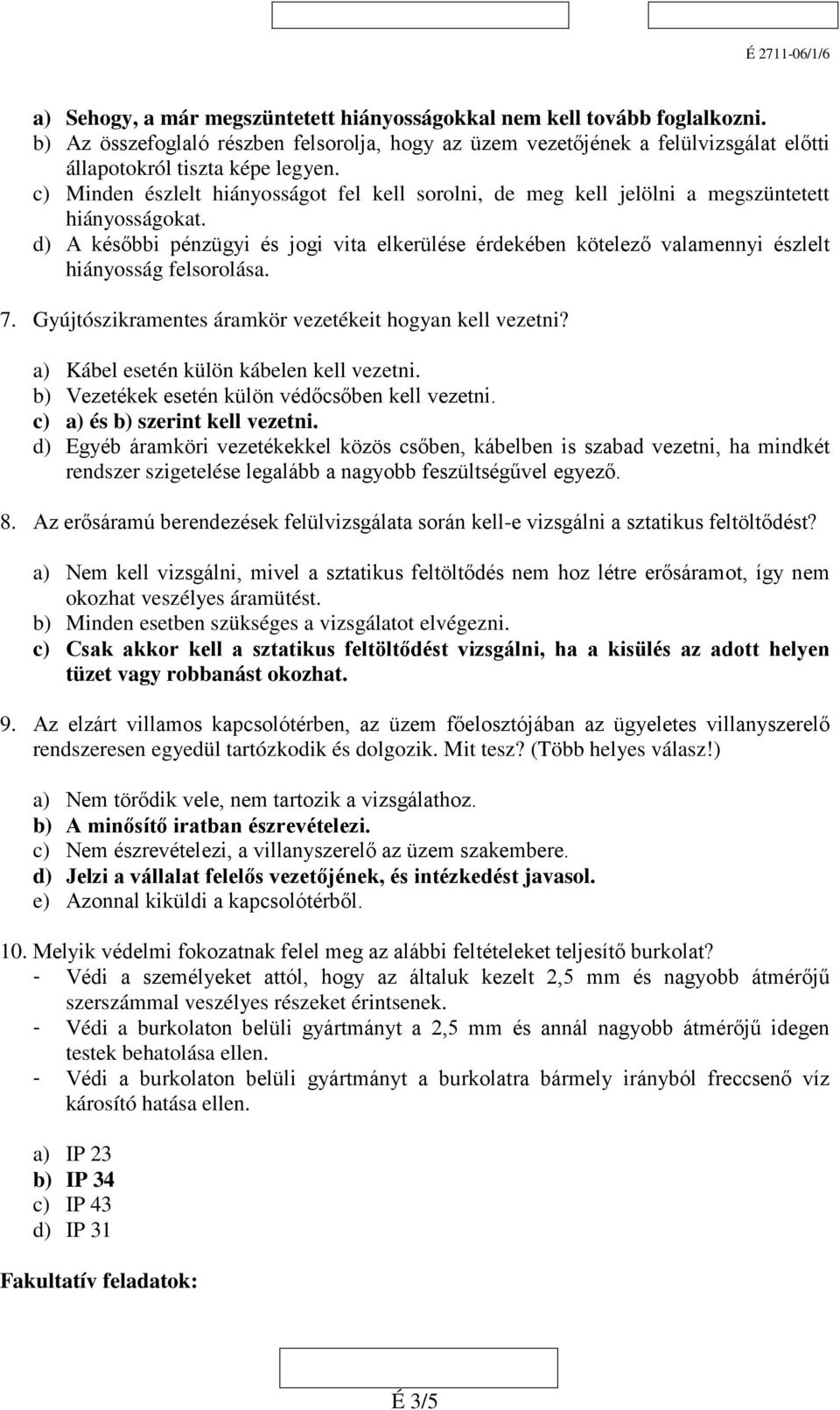

3 a) Sehogy, a már megszüntetett hiányosságokkal nem kell tovább foglalkozni. b) Az összefoglaló részben felsorolja, hogy az üzem vezetőjének a felülvizsgálat előtti állapotokról tiszta képe legyen. c) Minden észlelt hiányosságot fel kell sorolni, de meg kell jelölni a megszüntetett hiányosságokat. d) A későbbi pénzügyi és jogi vita elkerülése érdekében kötelező valamennyi észlelt hiányosság felsorolása. 7. Gyújtószikramentes áramkör vezetékeit hogyan kell vezetni? a) Kábel esetén külön kábelen kell vezetni. b) Vezetékek esetén külön védőcsőben kell vezetni. c) a) és b) szerint kell vezetni. d) Egyéb áramköri vezetékekkel közös csőben, kábelben is szabad vezetni, ha mindkét rendszer szigetelése legalább a nagyobb feszültségűvel egyező. 8. Az erősáramú berendezések felülvizsgálata során kell-e vizsgálni a sztatikus feltöltődést? a) Nem kell vizsgálni, mivel a sztatikus feltöltődés nem hoz létre erősáramot, így nem okozhat veszélyes áramütést. b) Minden esetben szükséges a vizsgálatot elvégezni. c) Csak akkor kell a sztatikus feltöltődést vizsgálni, ha a kisülés az adott helyen tüzet vagy robbanást okozhat. 9. Az elzárt villamos kapcsolótérben, az üzem főelosztójában az ügyeletes villanyszerelő rendszeresen egyedül tartózkodik és dolgozik. Mit tesz? (Több helyes válasz!) a) Nem törődik vele, nem tartozik a vizsgálathoz. b) A minősítő iratban észrevételezi. c) Nem észrevételezi, a villanyszerelő az üzem szakembere. d) Jelzi a vállalat felelős vezetőjének, és intézkedést javasol. e) Azonnal kiküldi a kapcsolótérből. 10. Melyik védelmi fokozatnak felel meg az alábbi feltételeket teljesítő burkolat? - Védi a személyeket attól, hogy az általuk kezelt 2,5 mm és nagyobb átmérőjű szerszámmal veszélyes részeket érintsenek. - Védi a burkolaton belüli gyártmányt a 2,5 mm és annál nagyobb átmérőjű idegen testek behatolása ellen. - Védi a burkolaton belüli gyártmányt a burkolatra bármely irányból freccsenő víz károsító hatása ellen. a) P 23 b) P 34 c) P 43 d) P 31 Fakultatív feladatok: É 3/5

d) A későbbi pénzügyi és jogi vita elkerülése érdekében kötelező valamennyi észlelt hiányosság felsorolása. 7. Gyújtószikramentes áramkör vezetékeit hogyan kell vezetni?

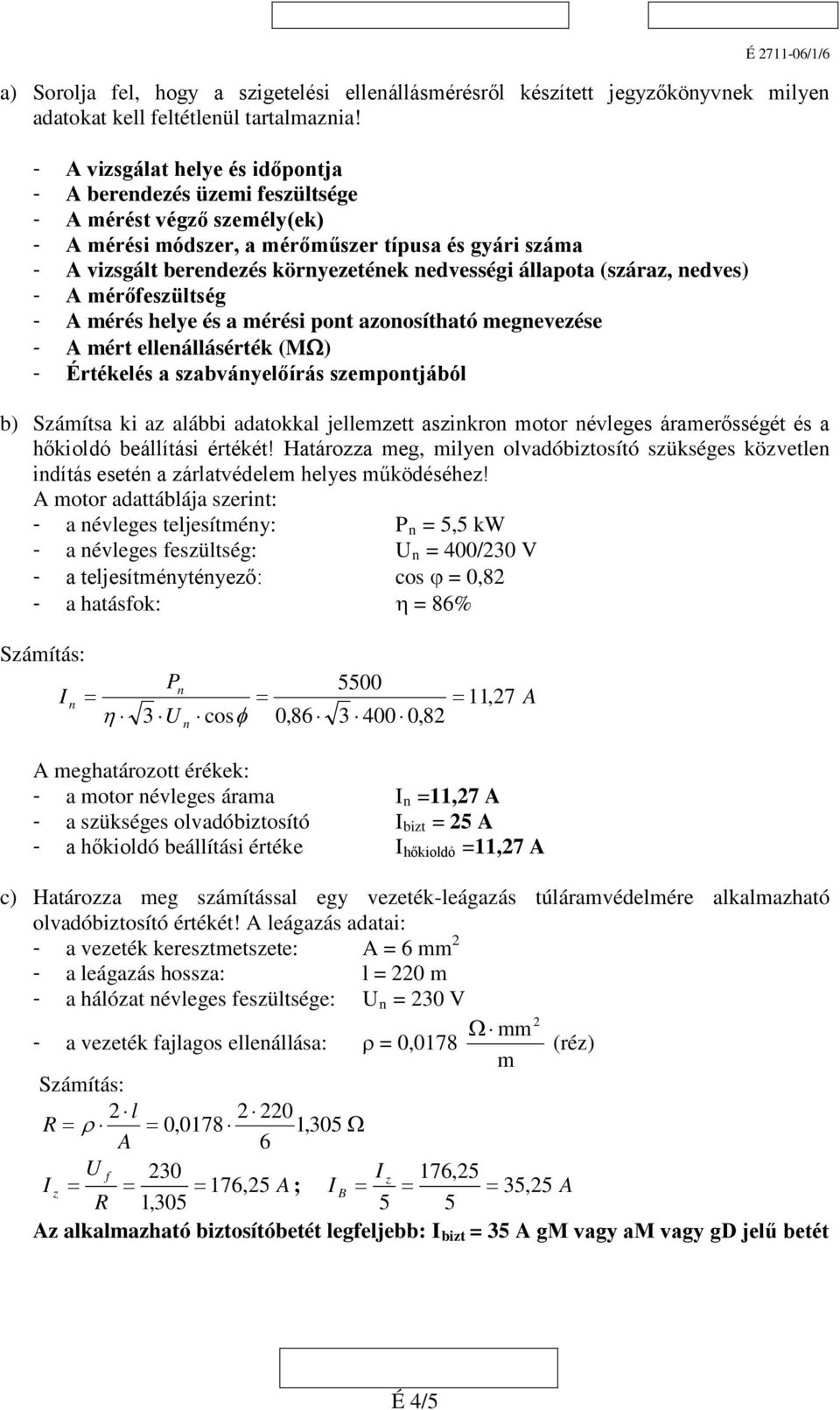

4 a) Sorolja fel, hogy a szigetelési ellenállásmérésről készített jegyzőkönyvnek milyen adatokat kell feltétlenül tartalmaznia! - A vizsgálat helye és időpontja - A berendezés üzemi feszültsége - A mérést végző személy(ek) - A mérési módszer, a mérőműszer típusa és gyári száma - A vizsgált berendezés környezetének nedvességi állapota (száraz, nedves) - A mérőfeszültség - A mérés helye és a mérési pont azonosítható megnevezése - A mért ellenállásérték (MΩ) - Értékelés a szabványelőírás szempontjából b) Számítsa ki az alábbi adatokkal jellemzett aszinkron motor névleges áramerősségét és a hőkioldó beállítási értékét! Határozza meg, milyen olvadóbiztosító szükséges közvetlen indítás esetén a zárlatvédelem helyes működéséhez! A motor adattáblája szerint: - a névleges teljesítmény: P n = 5,5 kw - a névleges feszültség: Un = 400/230 V - a teljesítménytényező: cos ϕ = 0,82 - a hatásfok: η = 86% Számítás: Pn 5500 n = = = 11, 27 η 3 U cosφ 0, ,82 n A A meghatározott érékek: - a motor névleges árama n =11,27 A - a szükséges olvadóbiztosító bizt = 25 A - a hőkioldó beállítási értéke hőkioldó =11,27 A c) Határozza meg számítással egy vezeték-leágazás túláramvédelmére alkalmazható olvadóbiztosító értékét! A leágazás adatai: - a vezeték keresztmetszete: 2 A = 6 mm - a leágazás hossza: l = 220 m - a hálózat névleges feszültsége: U n = 230 V - a vezeték fajlagos ellenállása: Ω mm 2 ρ = 0,0178 m (réz) Számítás: 2 l R = ρ = 0,0178 1, 305 Ω A 6 U f 230 z = = = 176, 25 A ; z 176,25 B = = = 35, 25 A R 1, Az alkalmazható biztosítóbetét legfeljebb: bizt = 35 A gm vagy am vagy gd jelű betét É 4/5

állapota (száraz, nedves) - A mérőfeszültség - A mérés helye és a mérési pont azonosítható megnevezése - A mért ellenállásérték (MΩ) - Értékelés a szabványelőírás szempontjából b) Számítsa ki az

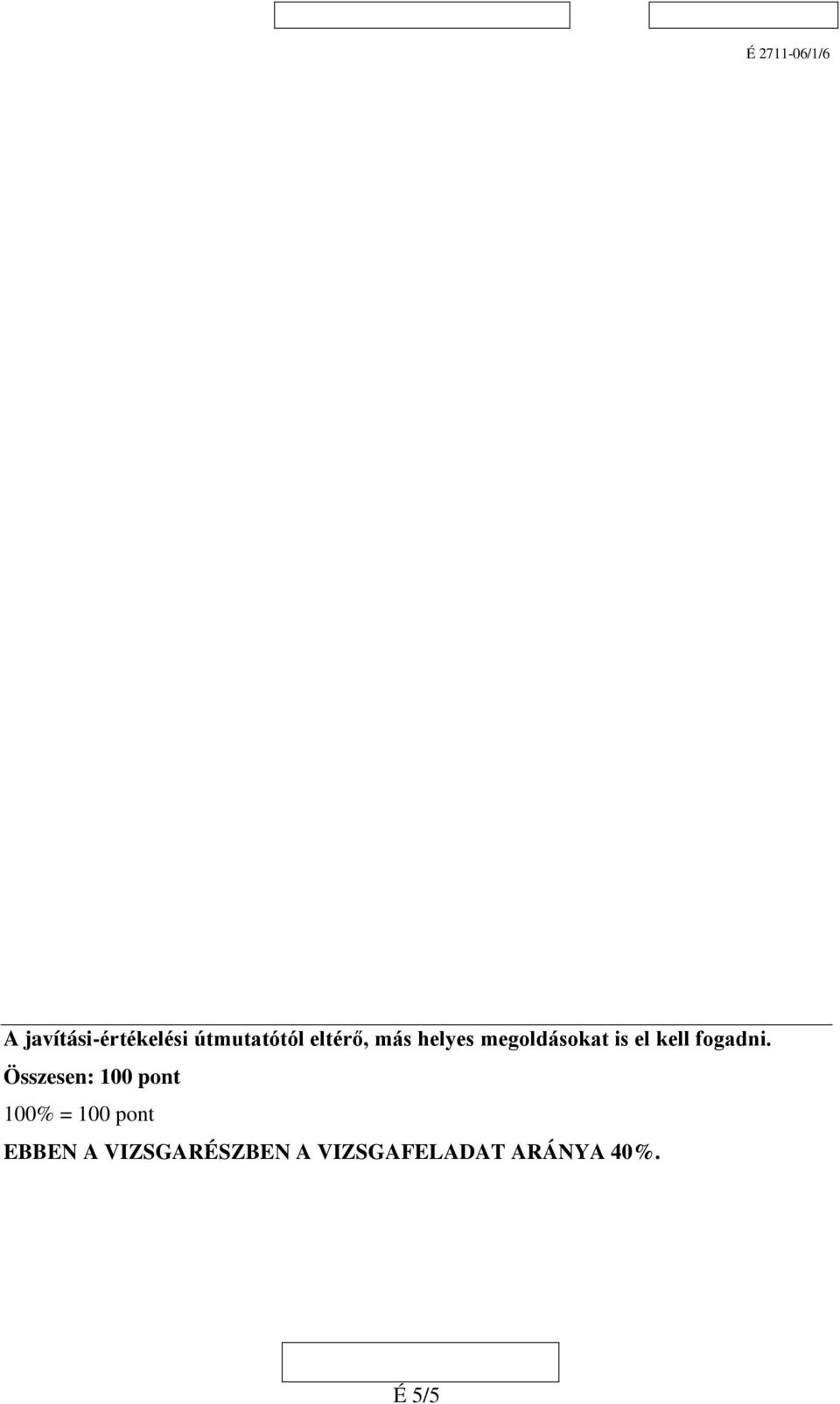

5 A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VZSGARÉSZBEN A VZSGAFELADAT ARÁNYA 40%. É 5/5
