1 MAGYAR KERESKEDELMI ÉS IPARKAMARA Országos Szakmai Tanulmányi Verseny Elődöntő ÍRÁSBELI FELADAT Szakképesítés: SZVK rendelet száma: 27/2012. (VIII. 27.) NGM rendelet : Számolási/szerkesztési/szakrajzi feladatok Elérhető pontszám: 100 pont Az írásbeli verseny időtartama: 180 perc Javító Aláírás Elért pontszám

2 Kedves Versenyző! A feladatok minél sikeresebb megválaszolásához javasoljuk az alábbiakat: 1. Először olvassa végig a feladatokat, a megoldást az Ön számára egyszerűbb kérdések megválaszolásával kezdje. 2. Figyelmesen olvassa el és értelmezze a szöveget (tapasztalat az, hogy felületesen olvasnak, és ebből később félreértések adódnak). 3. A tesztfeladatoknál figyeljen arra, hogy hány helyes választ jelöl meg a feladat írója (alkalmasint lehet több is). 4. Tesztfeladatoknál, ha javít az értékelés nulla pont lesz! 5. Számítási feladatok esetében a rész számítások is szerepeljenek a feladatlapján ne csak az eredmény! 6. A kifejtéses feladatok megoldásakor szorítkozzon a tömör megfogalmazásra, a felesleges szószaporítás nem jár - nem adható - plusz pontszám adásával! 7. Rajzos feladatok esetében csak a jól értelmezhető, szabályosan rajzolt rajzjelek, kapcsolási rajzok fogadhatók el. 8. Külön lapot nem használhat a feladat megoldásához. A feladatok mögött hagyott munkafelületre dolgozzon! 9. Ceruzával írt dolgozat nem fogadható el! Rajzos feladatok esetében színes íróeszköz használatára lehetőség van. (pirosat, a javítások megkülönböztethetősége végett ne használjon!) 10. A feladatok megoldásához az író és rajzeszközön kívül, csak számológépet használhat! 11. Meg nem engedett segédeszköz használata a vizsgából való kizárást vonja maga után! Ügyeljen arra, hogy áttekinthetően és szép külalakkal dolgozzon! Sikeres megoldást és jó munkát kívánunk! 2/8

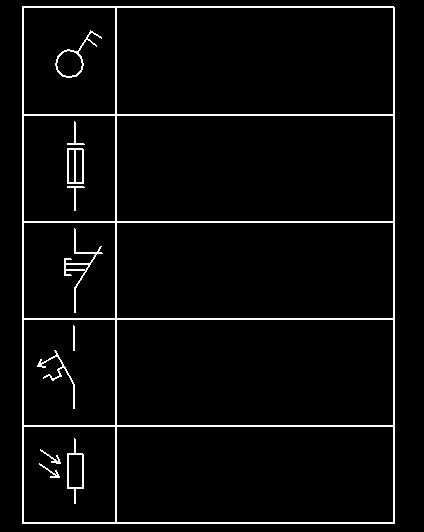

1. Feladat.pont / 6 pont Egészítse ki az alábbi egyvonalas kapcsolási rajzot, jelölve a vezetékek számát! 2. Feladat.pont / 10 pont Nevezze meg az alábbi rajzjeleket!

3 1. Feladat.pont / 6 pont Egészítse ki az alábbi egyvonalas kapcsolási rajzot, jelölve a vezetékek számát! 2. Feladat.pont / 10 pont Nevezze meg az alábbi rajzjeleket! 3. Feladat.pont / 5 pont Készítsen vázlatot háromfázisú TN-S rendszer általános felépítéséről! Oldalpontszám:..pont / 21 pont 3/8

4 4. Feladat.pont / 10 pont Egészítse ki a háromfázisú aszinkron motor forgásirányváltó kapcsolásának rajzát! A forgásirányt csak a motor leállítása után lehessen változtatni! Oldalpontszám:..pont / 10 pont 4/8

5 5. Feladat.pont /10 pont Egy háromfázisú aszinkronmotor névleges fordulatszám /min, névleges teljesítménye 4kW, teljesítmény tényezője 0,83; névleges árama 8,18A. Un=3x400V; f=50hz a) Határozza meg a motor névleges nyomatékát! b) Határozza meg a motor névleges szlipjét! c) Határozza meg a motor névleges veszteségét! 6. Feladat.pont /12 pont Egy egyfázisú transzformátor adatai a következőek: Névleges teljesítmény Sn = 500 VA Névleges primer feszültség U1n = 230 V Névleges szekunder feszültség U2n = 24 V Szekunder üresjárási feszültség U2ü= 25V a) Határozza meg a transzformátor primer és szekunder névleges áramait! b) Határozza meg a transzformátor menetszám áttételét! c) Határozza meg, mekkora a primer névleges rövidzárási feszültség! d) Határozza meg, mekkora a rövidzárási impedancia! Oldalpontszám:..pont / 22 pont 5/8

6 7. Feladat.pont / 11 pont Szimmetrikus háromfázisú fogyasztót tápláló réz kábel ér keresztmetszete 25mm 2, hossza 32m. A fogyasztó fázisárama 51,34A; teljesítménytényezője 1-nek vehető. Un=3x400V, f=50hz. A fajlagos ellenállás ρ=0,0175ωmm 2 /m. a) Mekkora a százalékos feszültség esése a kábelnek? b) Mekkora a teljesítmény vesztesége a kábelnek? 8. Feladat.pont /11 pont Egy fogyasztócsoport látszólagos teljesítménye 36kVA, cosφ=0,92 teljesítménytényező mellett. A fogyasztó csoportot bővíteni szeretnék, így látszólagos teljesítmény igénye 45kVA-re nőne. Mekkora további kapacitív meddő teljesítményre van szükség, a bővítés után, hogy a teljesítménytényező cosφ=0,98 legyen. Un=3x400V, f=50hz. Oldalpontszám:..pont / 22 pont 6/8

7 9. Feladat.pont / 17 pont Határozza meg a C gyűjtősínen a háromfázisú rövidzárlat esetén a zárlati áram állandósult effektív értékét! A számítás során X vagy ε módszert használjon, és készítse el a hálózat helyettesítő képét is! A transzformátorok adatai: S T1n= S T2n=1,6MVA; ε T 1 = εt2 = 6% A kábel kilométerenkénti induktív reaktanciája: x = 0,1Ω/km A mögöttes hálózat zárlati teljesítménye: S H1=40MVA Oldalpontszám:..pont / 17 pont 7/8

8 10. Feladat.pont / 8 pont Írja fel az alábbi kombinációs hálózat egyszerűsített logikai függvényét! Elérhető pontszám: 100 pont Oldalpontszám:..pont / 8 pont Elért pontszám: pont 8/8
