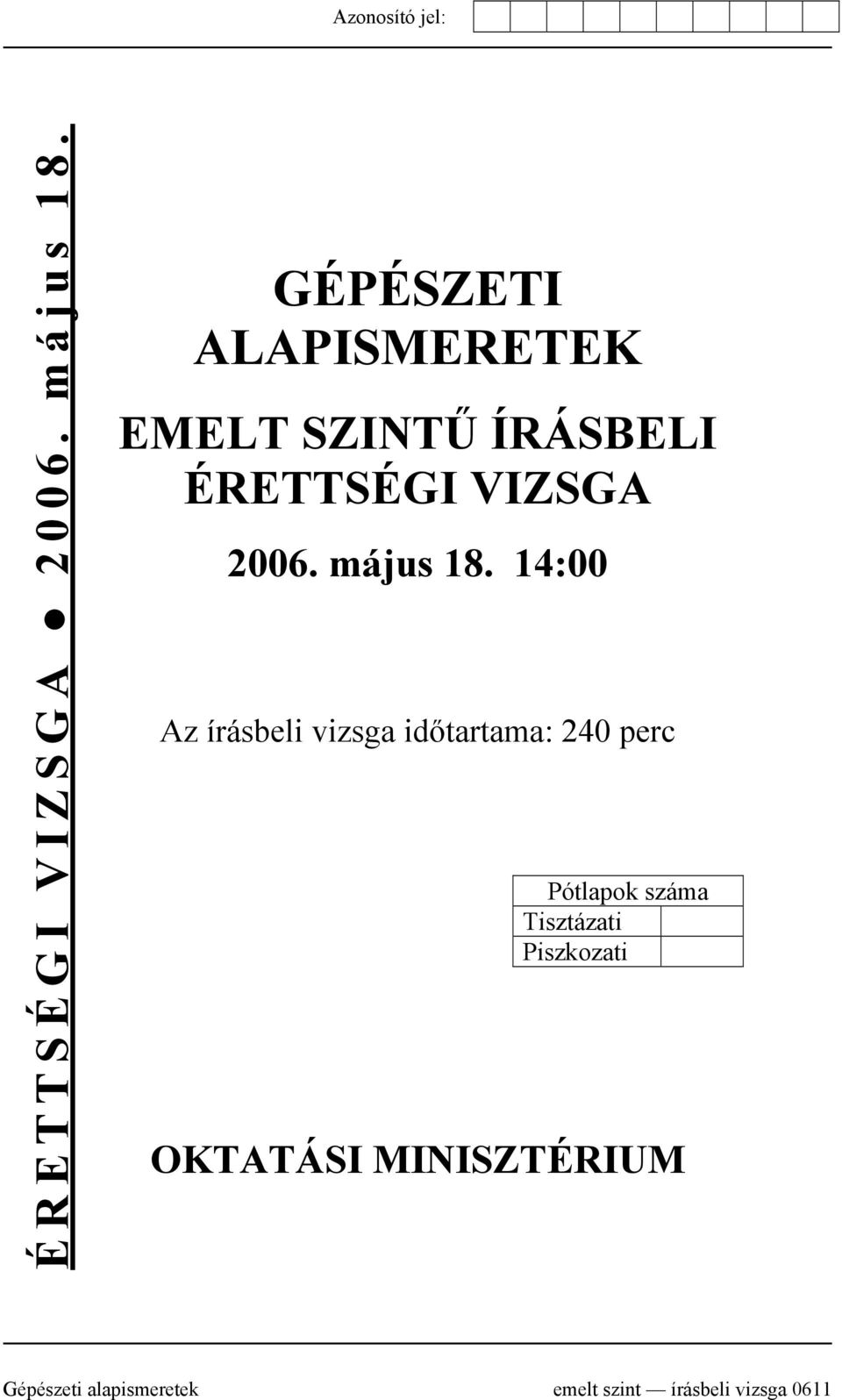

1 ÉRETTSÉGI VIZSGA május 18. GÉPÉSZETI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA május :00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI MINISZTÉRIUM Gépészeti alapismeretek emelt szint írásbeli vizsga 0611

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítgatni tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! írásbeli vizsga / május 18.

3 TESZT 1. Méretezze be a 2 mm vastag lemezből készült alkatrészt! A méreteket vonalzóval a saját rajzáról mérje le! 2 pont 2. Szerkessze meg a kúp síkmetszetét! Nevezze meg a keletkező görbét! 3 pont A görbe neve: 3. Készítse el az alkatrész csak külső átmérőket tartalmazó méretszám nélküli mérethálózatát! 3 pont írásbeli vizsga / május 18.

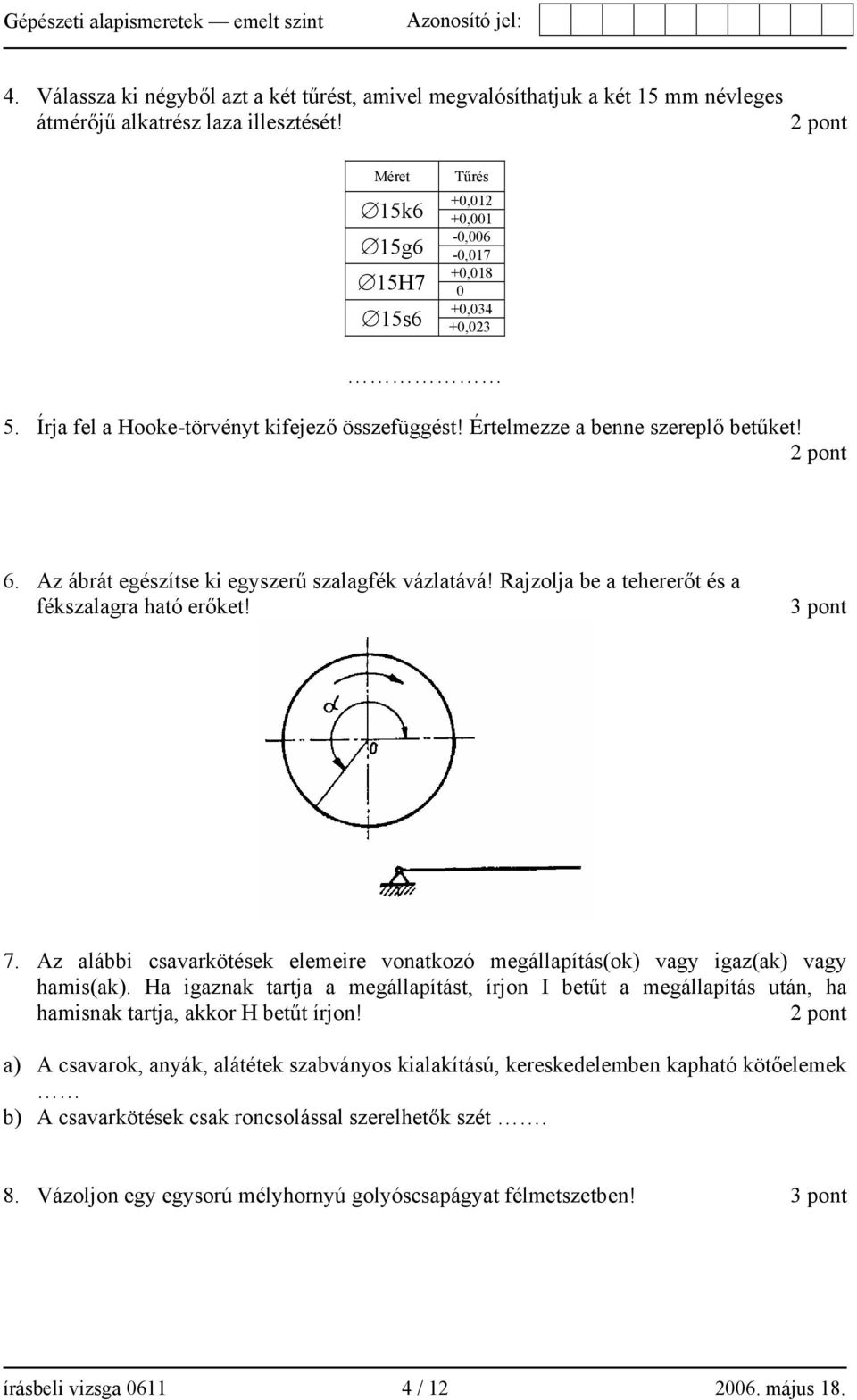

4 4. Válassza ki négyből azt a két tűrést, amivel megvalósíthatjuk a két 15 mm névleges átmérőjű alkatrész laza illesztését! 2 pont Méret Tűrés 15k6 +0,012 +0,001 15g6-0,006-0,017 15H7 +0, s6 +0,034 +0, Írja fel a Hooke-törvényt kifejező összefüggést! Értelmezze a benne szereplő betűket! 2 pont 6. Az ábrát egészítse ki egyszerű szalagfék vázlatává! Rajzolja be a tehererőt és a fékszalagra ható erőket! 3 pont 7. Az alábbi csavarkötések elemeire vonatkozó megállapítás(ok) vagy igaz(ak) vagy hamis(ak). Ha igaznak tartja a megállapítást, írjon I betűt a megállapítás után, ha hamisnak tartja, akkor H betűt írjon! 2 pont a) A csavarok, anyák, alátétek szabványos kialakítású, kereskedelemben kapható kötőelemek b) A csavarkötések csak roncsolással szerelhetők szét. 8. Vázoljon egy egysorú mélyhornyú golyóscsapágyat félmetszetben! 3 pont írásbeli vizsga / május 18.

5 írásbeli vizsga / május 18.

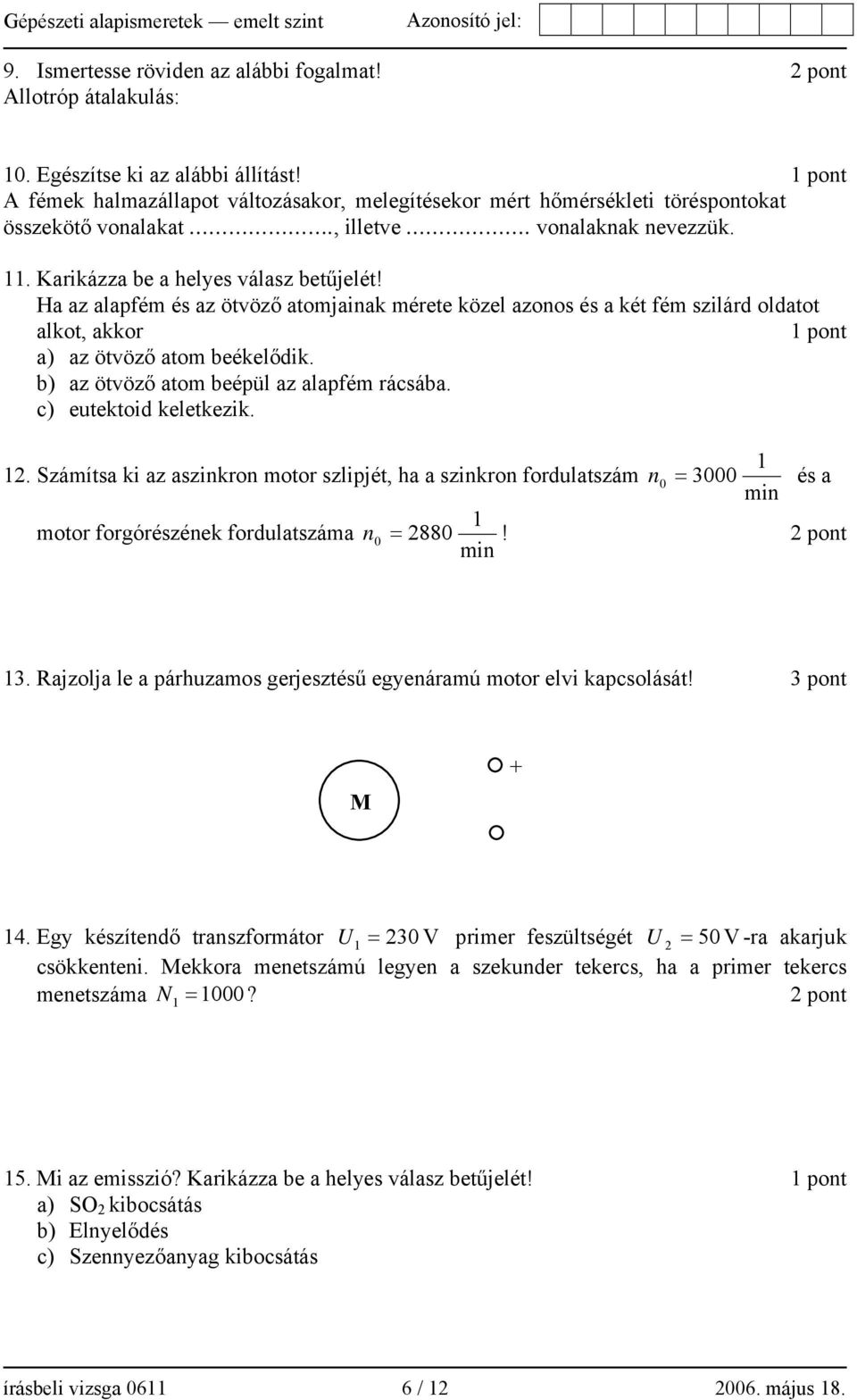

6 9. Ismertesse röviden az alábbi fogalmat! 2 pont Allotróp átalakulás: 10. Egészítse ki az alábbi állítást! 1 pont A fémek halmazállapot változásakor, melegítésekor mért hőmérsékleti töréspontokat összekötő vonalakat., illetve. vonalaknak nevezzük. 11. Karikázza be a helyes válasz betűjelét! Ha az alapfém és az ötvöző atomjainak mérete közel azonos és a két fém szilárd oldatot alkot, akkor 1 pont a) az ötvöző atom beékelődik. b) az ötvöző atom beépül az alapfém rácsába. c) eutektoid keletkezik Számítsa ki az aszinkron motor szlipjét, ha a szinkron fordulatszám n 0 = 3000 min és a 1 motor forgórészének fordulatszáma n 0 = 2880! min 2 pont 13. Rajzolja le a párhuzamos gerjesztésű egyenáramú motor elvi kapcsolását! 3 pont M Egy készítendő transzformátor U = V primer feszültségét U = 50 2 V -ra akarjuk csökkenteni. Mekkora menetszámú legyen a szekunder tekercs, ha a primer tekercs menetszáma N 1000? 2 pont 1 = 15. Mi az emisszió? Karikázza be a helyes válasz betűjelét! 1 pont a) SO 2 kibocsátás b) Elnyelődés c) Szennyezőanyag kibocsátás írásbeli vizsga / május 18.

7 FELADATSOR 1. feladat Maximális pontszám: 19 Az ábrán látható egyik végén konzolos kéttámaszú tartóra N f = 50 megoszló terhelés hat. m F = N koncentrált erő és Feladatok: Határozza meg számítással: a) az F A és FB reakcióerőket, b) a hajlító nyomaték nagyságát a C és B keresztmetszetekben, c) a veszélyes keresztmetszet helyét! írásbeli vizsga / május 18.

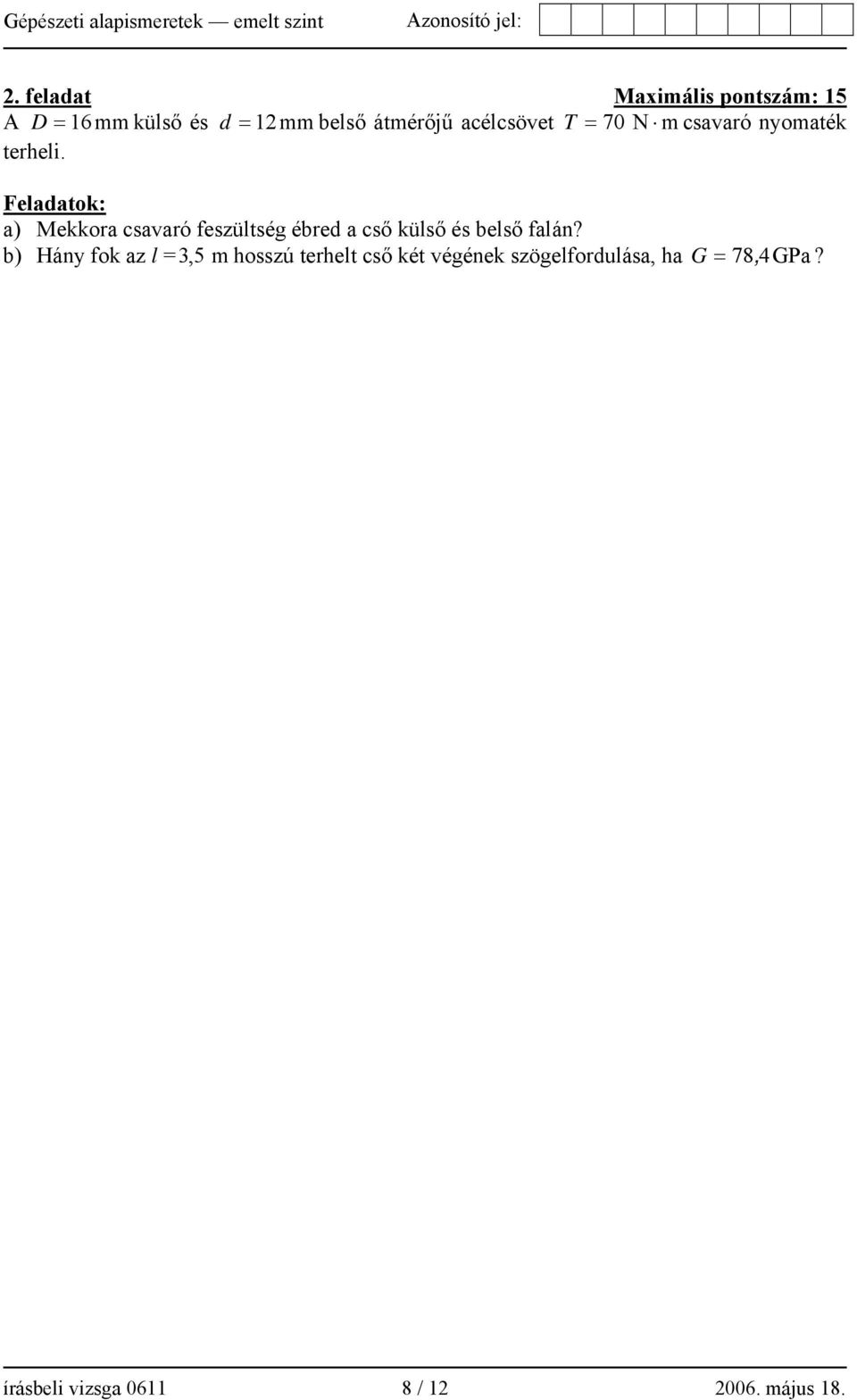

8 2. feladat Maximális pontszám: 15 A D = 16mm külső és d = 12mm belső átmérőjű acélcsövet T = 70 N m csavaró nyomaték terheli. Feladatok: a) Mekkora csavaró feszültség ébred a cső külső és belső falán? b) Hány fok az l = 3,5 mhosszú terhelt cső két végének szögelfordulása, ha G = 78,4 GPa? írásbeli vizsga / május 18.

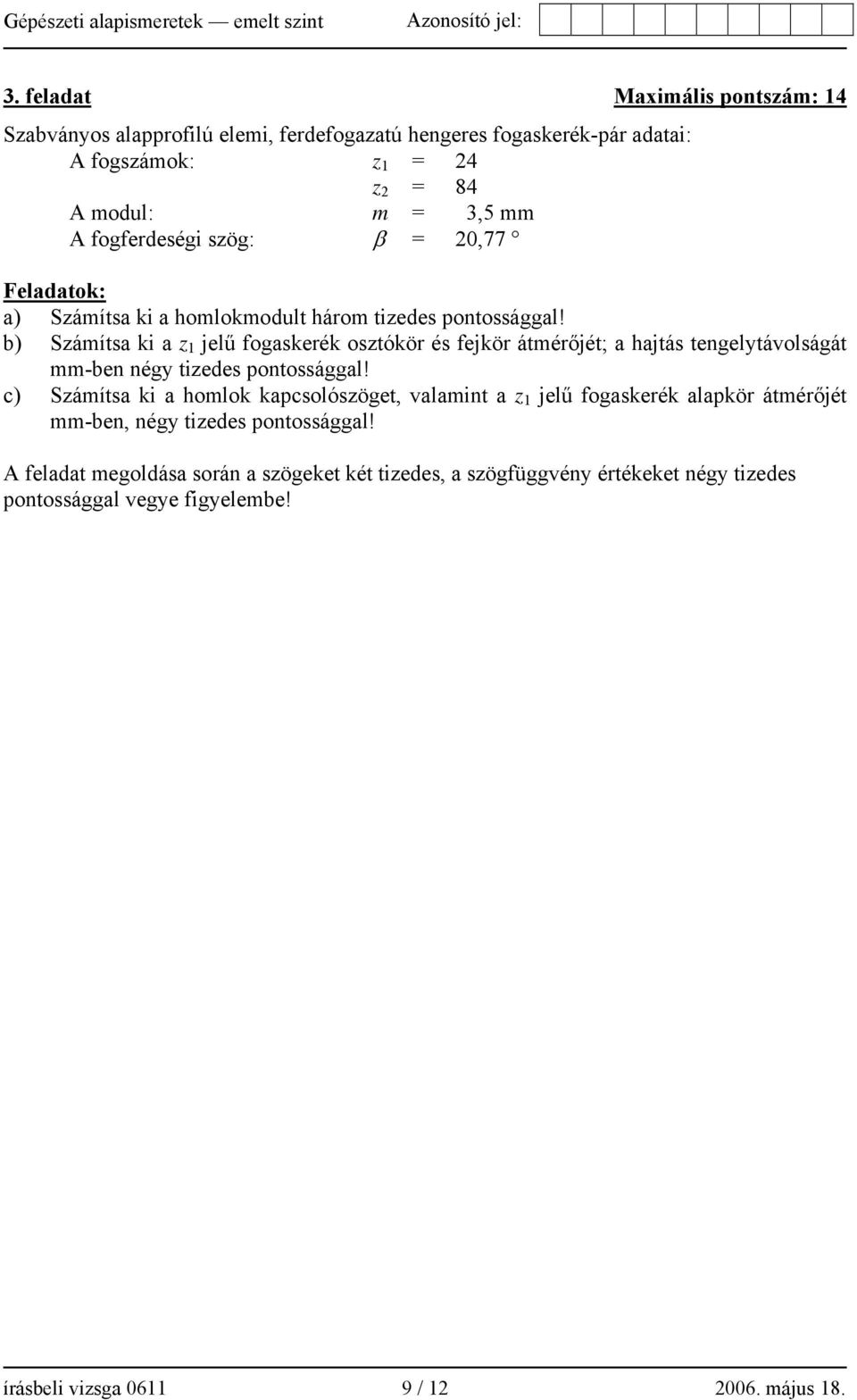

9 3. feladat Maximális pontszám: 14 Szabványos alapprofilú elemi, ferdefogazatú hengeres fogaskerék-pár adatai: A fogszámok: z 1 = 24 z 2 = 84 A modul: m = 3,5 mm A fogferdeségi szög: β = 20,77 Feladatok: a) Számítsa ki a homlokmodult három tizedes pontossággal! b) Számítsa ki a z 1 jelű fogaskerék osztókör és fejkör átmérőjét; a hajtás tengelytávolságát mm-ben négy tizedes pontossággal! c) Számítsa ki a homlok kapcsolószöget, valamint a z 1 jelű fogaskerék alapkör átmérőjét mm-ben, négy tizedes pontossággal! A feladat megoldása során a szögeket két tizedes, a szögfüggvény értékeket négy tizedes pontossággal vegye figyelembe! írásbeli vizsga / május 18.

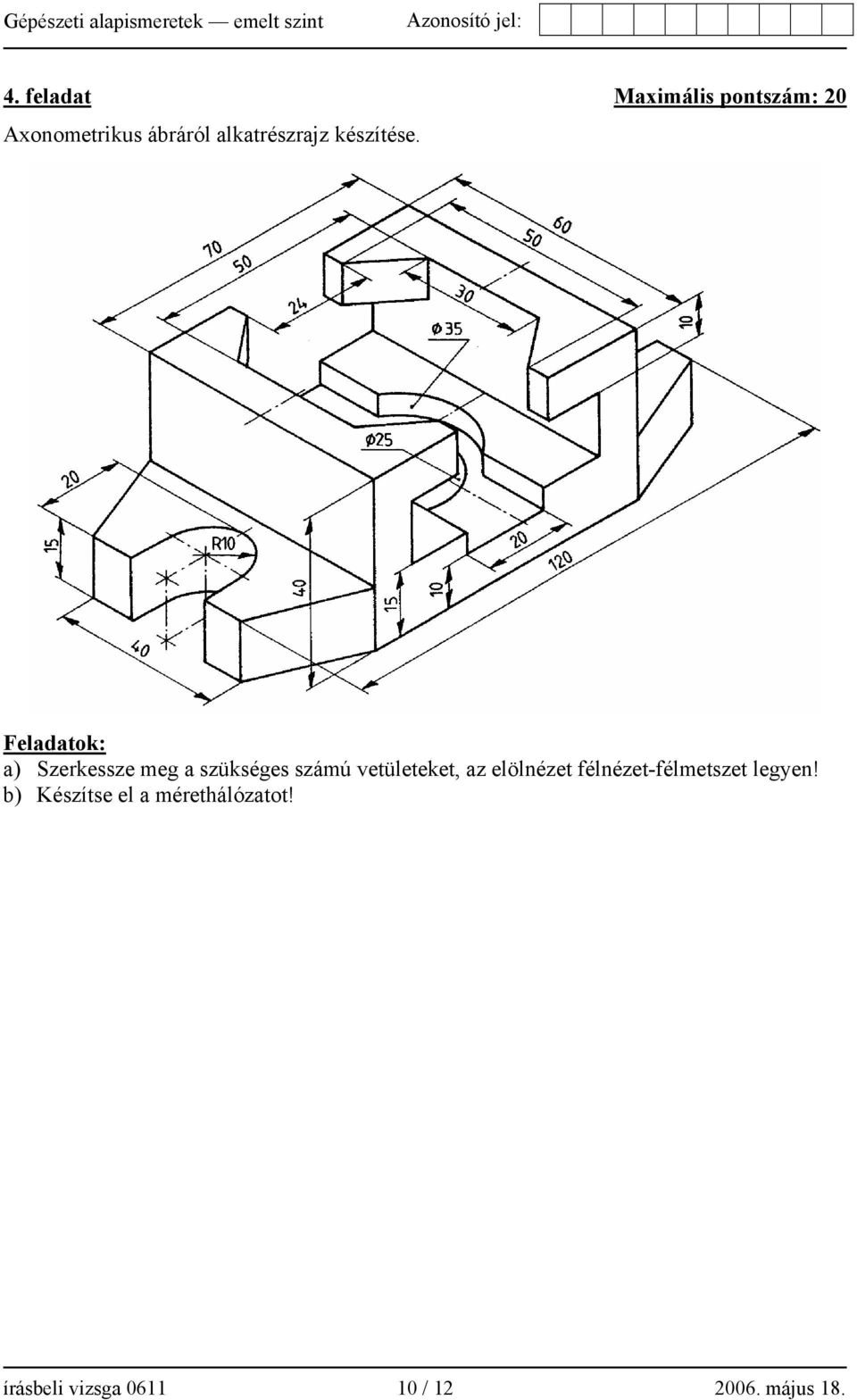

10 4. feladat Maximális pontszám: 20 Axonometrikus ábráról alkatrészrajz készítése. Feladatok: a) Szerkessze meg a szükséges számú vetületeket, az elölnézet félnézet-félmetszet legyen! b) Készítse el a mérethálózatot! írásbeli vizsga / május 18.

11 írásbeli vizsga / május 18.

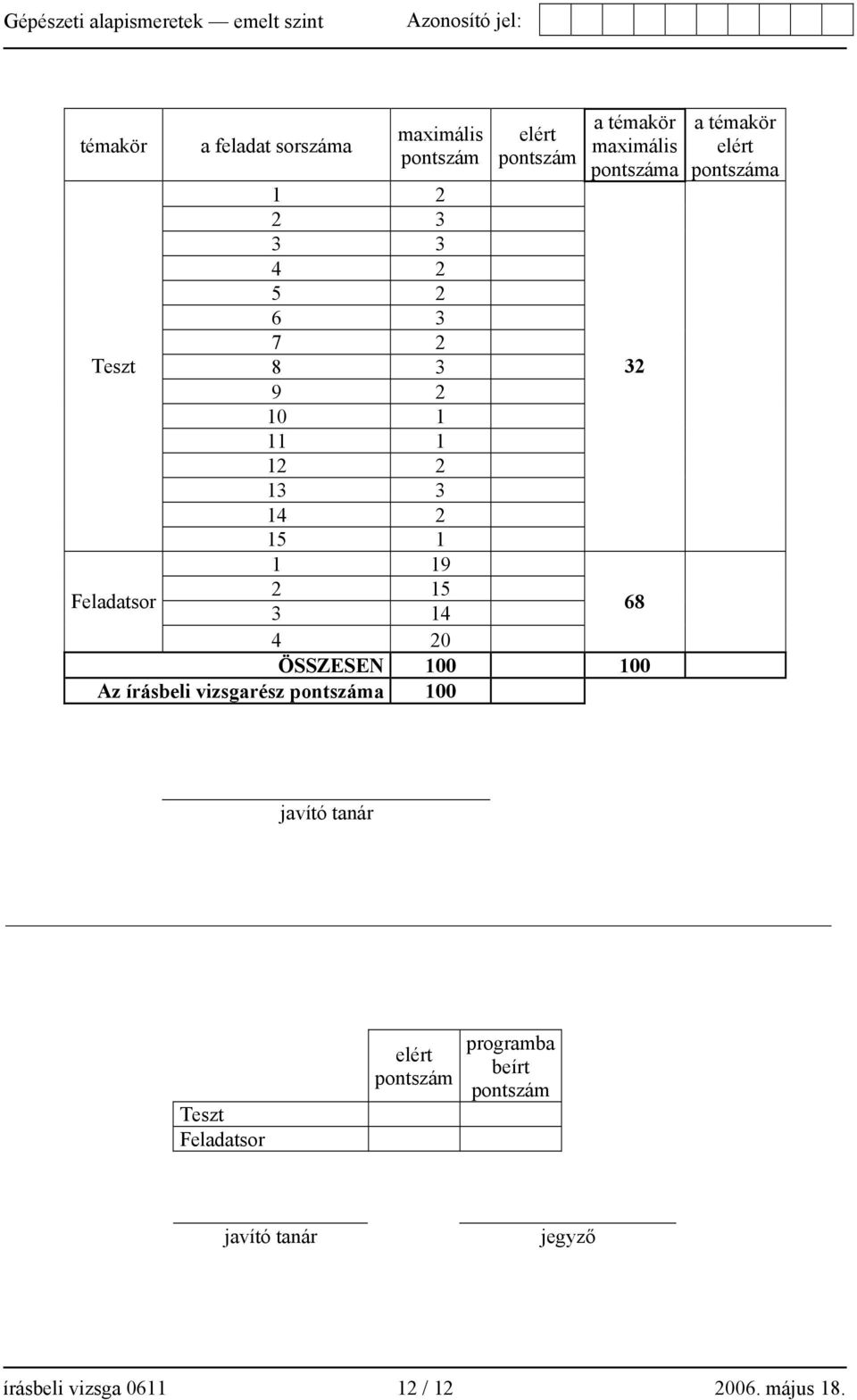

12 témakör Teszt Feladatsor a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma 4 20 ÖSSZESEN Az írásbeli vizsgarész pontszáma a témakör elért pontszáma javító tanár Teszt Feladatsor elért pontszám programba beírt pontszám javító tanár jegyző írásbeli vizsga / május 18.
