1 ÉRETTSÉGI VIZSGA október 15. GÉPÉSZETI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA október :00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Gépészeti alapismeretek emelt szint írásbeli vizsga 1221

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! Azoknál a feladatoknál, amelyeknél több jó válasz is lehetséges ne válassza azt a módszert, hogy valamennyi lehetőséget megjelöli, mert ebben az esetben a feladat nem értékelhető! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! írásbeli vizsga / október 15.

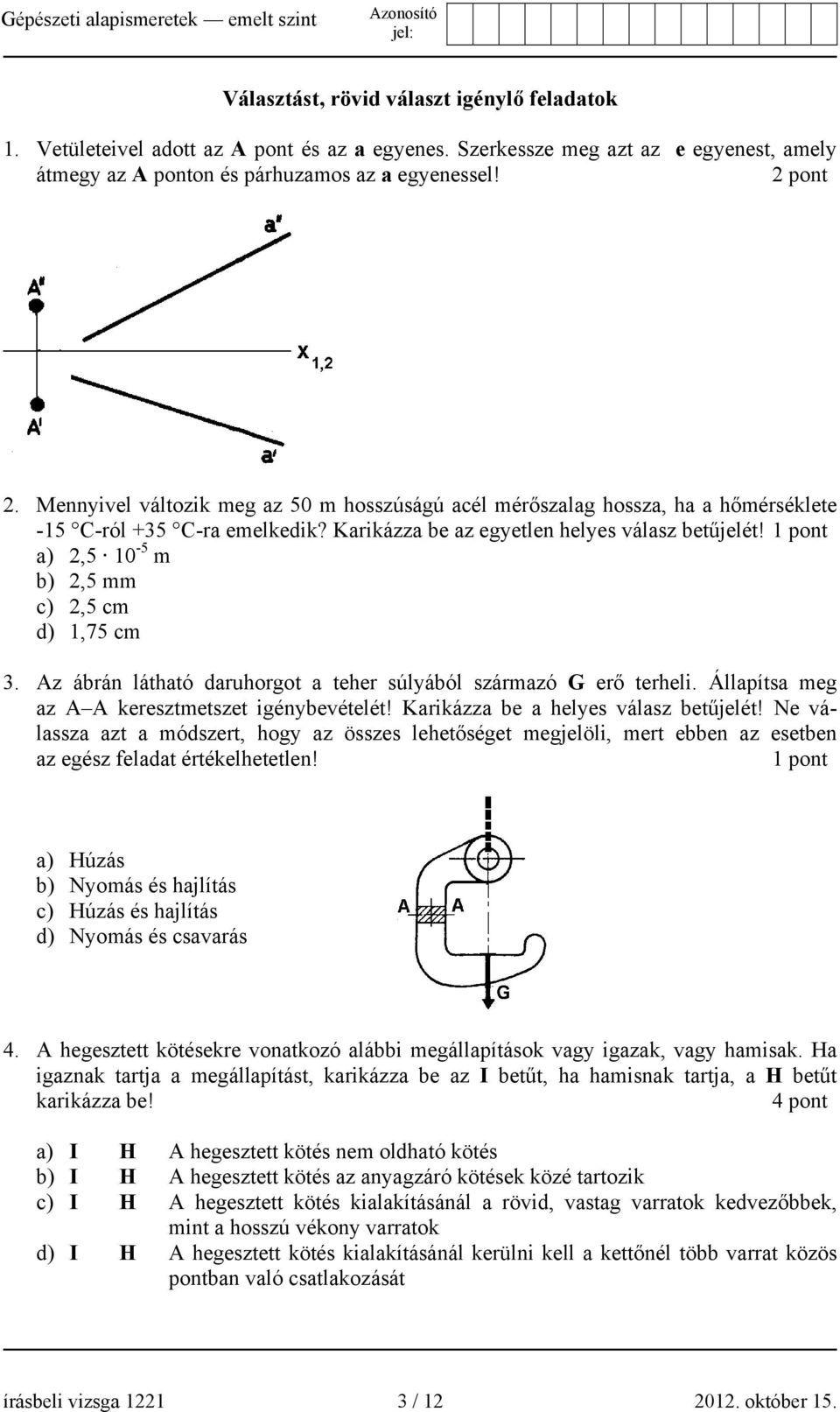

3 Választást, rövid választ igénylő feladatok 1. Vetületeivel adott az A pont és az a egyenes. Szerkessze meg azt az e egyenest, amely átmegy az A ponton és párhuzamos az a egyenessel! 2 pont 2. Mennyivel változik meg az 50 m hosszúságú acél mérőszalag hossza, ha a hőmérséklete -15 C-ról +35 C-ra emelkedik? Karikázza be az egyetlen helyes válasz betűjelét! 1 pont a) 2, m b) 2,5 mm c) 2,5 cm d) 1,75 cm 3. Az ábrán látható daruhorgot a teher súlyából származó G erő terheli. Állapítsa meg az A A keresztmetszet igénybevételét! Karikázza be a helyes válasz betűjelét! Ne válassza azt a módszert, hogy az összes lehetőséget megjelöli, mert ebben az esetben az egész feladat értékelhetetlen! 1 pont a) Húzás b) Nyomás és hajlítás c) Húzás és hajlítás d) Nyomás és csavarás 4. A hegesztett kötésekre vonatkozó alábbi megállapítások vagy igazak, vagy hamisak. Ha igaznak tartja a megállapítást, karikázza be az I betűt, ha hamisnak tartja, a H betűt karikázza be! 4 pont a) I H A hegesztett kötés nem oldható kötés b) I H A hegesztett kötés az anyagzáró kötések közé tartozik c) I H A hegesztett kötés kialakításánál a rövid, vastag varratok kedvezőbbek, mint a hosszú vékony varratok d) I H A hegesztett kötés kialakításánál kerülni kell a kettőnél több varrat közös pontban való csatlakozását írásbeli vizsga / október 15.

4 5. Milyen igénybevétel lép fel zsugorkötésnél? Karikázza be a helyes választ! Ne válassza azt a módszert, hogy az összes lehetőséget megjelöli, mert ebben az esetben az egész feladat értékelhetetlen! 1 pont a) Húzás b) Csavarás c) Hajlítás d) Palástnyomás 6. Az alábbi feladatban a csőszerelvények működési jellemzőivel kapcsolatos, a-b-c betűvel jelzett állítások, és az arab számokkal jelölt csőszerelvények közötti kapcsolatokat kell felismernie. Írja az 1-3-ig számozott csőszerelvény neve előtti pontozott vonalra a megfelelő működési jellemző betűjelét! 3 pont 1.. Csap 2.. Kézi elzárószelep 3.. Tolózár a) Működtetése az áramlás irányára merőleges tengelyű zárótest tengely körüli elfordításával történik b) Működtetésekor a zárótestet az áramlás irányára merőlegesen csúsztatjuk a vezetékben c) Működtetésekor a zárótestet az áramlás irányában mozdítjuk el 7. Karikázza be az alábbi görgőscsapágyak közül azoknak a betűjelét, amelyek csak radiálisan terhelhetők! Ne válassza azt a módszert, hogy az összes lehetőséget megjelöli, mert ebben az esetben az egész feladat értékelhetetlen! 2 pont a) Kúpgörgős csapágy b) Hengergörgős csapágy c) Tűgörgős csapágy d) Hordógörgős csapágy 8. Laposszíjhajtásnál hogyan küszöbölhető ki teljesen a szíjcsúszás? Karikázza be az egyetlen helyes válasz betűjelét! 1 pont a) Szíjfeszítő tárcsával. b) Sehogyan sem. c) A szíj előfeszítésével. d) A szíj impregnálásával. 9. Számítsa ki annak a kúpfogaskerék-párnak az áttételét, amelynél a tengelyek derékszöget zárnak be, és a hajtókerék osztókúpszöge δ 1 = 30! 2 pont írásbeli vizsga / október 15.

5 10. Karikázza az alábbi felsorolások közül az ötvözet keletkezésére vonatkozó helyes megállapítás betűjelét! Ne válassza azt a módszert, hogy az összes lehetőséget megjelöli, mert ebben az esetben az egész feladat értékelhetetlen! 1 pont a) Az alkotó elemeknek csak szilárd állapotában jön létre b) Az alkotó elemeknek csak folyékony állapotában jön létre c) Az alkotó elemeknek szilárd vagy folyékony állapotában jön létre 11. A szabadban üzemelő gépek kenéséhez alkalmazott gépolajoknál melyik kenőolajjellemzőt kell elsősorban figyelembe venni? Karikázza be az egyetlen helyes válasz betűjelét! 1 pont a) Cseppenéspont b) Gyulladáspont c) Dermedéspont d) Lobbanáspont 12. Határozza meg a 220 V-os, szinuszos hálózati feszültség csúcsértékét! Karikázza be a helyes válasz betűjelét! Ne válassza azt a módszert, hogy az összes lehetőséget megjelöli, mert ebben az esetben az egész feladat értékelhetetlen! 1 pont a) U max = V b) U max = 220 V c) = V U max írásbeli vizsga / október 15.

6 Szerkesztést igénylő feladat 1. feladat 20 pont Készítse el az ábrán látható "Tartó" szerkesztett alkatrészrajzát elöl- és felülnézetben, természetes nagyságban! Az elölnézet az A A-val jelölt metszősíkú teljes metszet legyen! Az alkatrész valamennyi felületének átlagos érdessége: 6,3 μm! írásbeli vizsga / október 15.

7 Számítást igénylő feladatok 1. Adottak vetületeikkel az AB és a CD egyenesek. Szerkesztés alapján döntse el, hogy milyen a két egyenes kölcsönös helyzete! Karikázza be a helyes válasz betűjelét! 6 pont a) Párhuzamos b) Metsző c) Kitérő írásbeli vizsga / október 15.

8 2. Az ábrán látható l = 1000 mm hosszú tartóra, egy F = 200 N nagyságú koncentrált erő, és egy 400 mm hosszon fellépő f = 1000 N/m fajlagos terhelésű megoszló erő hat. 20 pont Feladatok a) Rajzolja meg 1 cm = 0,1 m hosszlépték alkalmazásával az elrendezési rajzot! b) Számítsa ki az A alátámasztásnál ébredő reakcióerő nagyságát és irányát! c) Számítsa ki az B alátámasztásnál ébredő reakcióerő nagyságát és irányát! d) Rajzolja meg 1 cm = 100 N erőlépték alkalmazásával a nyíróerőábrát! e) Számítsa ki a veszélyes keresztmetszet helyének c távolságát az A alátámasztástól! f) Számítsa ki a veszélyes keresztmetszetben a hajlítónyomaték nagyságát! Forgatónyomaték számításánál az óramutató járásával ellentétes forgatóhatást tekintse pozitívnak! írásbeli vizsga / október 15.

9 3. Egy tartály fedelét szabványos kialakítású csavarokkal rögzítették. A tartályban uralkodó nyomás hatására minden egyes csavarban F = 15 kn nagyságú erő ébred. 7 pont Feladatok: a) Állapítsa meg a csavar igénybevételét, írja fel az adott igénybevételre vonatkozó méretezési-ellenőrzési összefüggést! b) Számítsa ki a szükséges csavarátmérőt, ha a csavarok anyagára megengedett feszültség: σ meg = 120 MPa! c) Válassza ki az 1. táblázatból a megfelelő méretű csavart! A választott csavarmenetet a szabványnak megfelelően nevezze meg! 1. táblázat Névleges átmérő /mm/ d Magátmérő /mm/ d 1 Közép- átmérő /mm/ d ,853 10, ,546 12, ,546 14, Mechanikus működtetésű, c = 1,7 üzemtényezőjű, többlemezes tengelykapcsoló P teljesítményt továbbít n = 800 1/min fordulatszám mellett. 14 pont Adatok: a súrlódó felület külső átmérője: d 2 = 230 mm a súrlódó felület belső átmérője: d 1 = 120 mm a lemezek anyagára megengedett nyomás: p meg = 245 kpa a súrlódási tényező a lemezek között: μ = 0,08 a súrlódó felületek száma: z = 16 a lemezeket összeszorító axiális irányú erő: F n = 5,5 kn Feladatok a) Határozza meg az átvihető maximális teljesítmény nagyságát! b) Állapítsa meg a súrlódó lemezek igénybevételét, és írja fel a méretezési összefüggést, végezze el a súrlódó lemezek szilárdsági ellenőrzését! írásbeli vizsga / október 15.

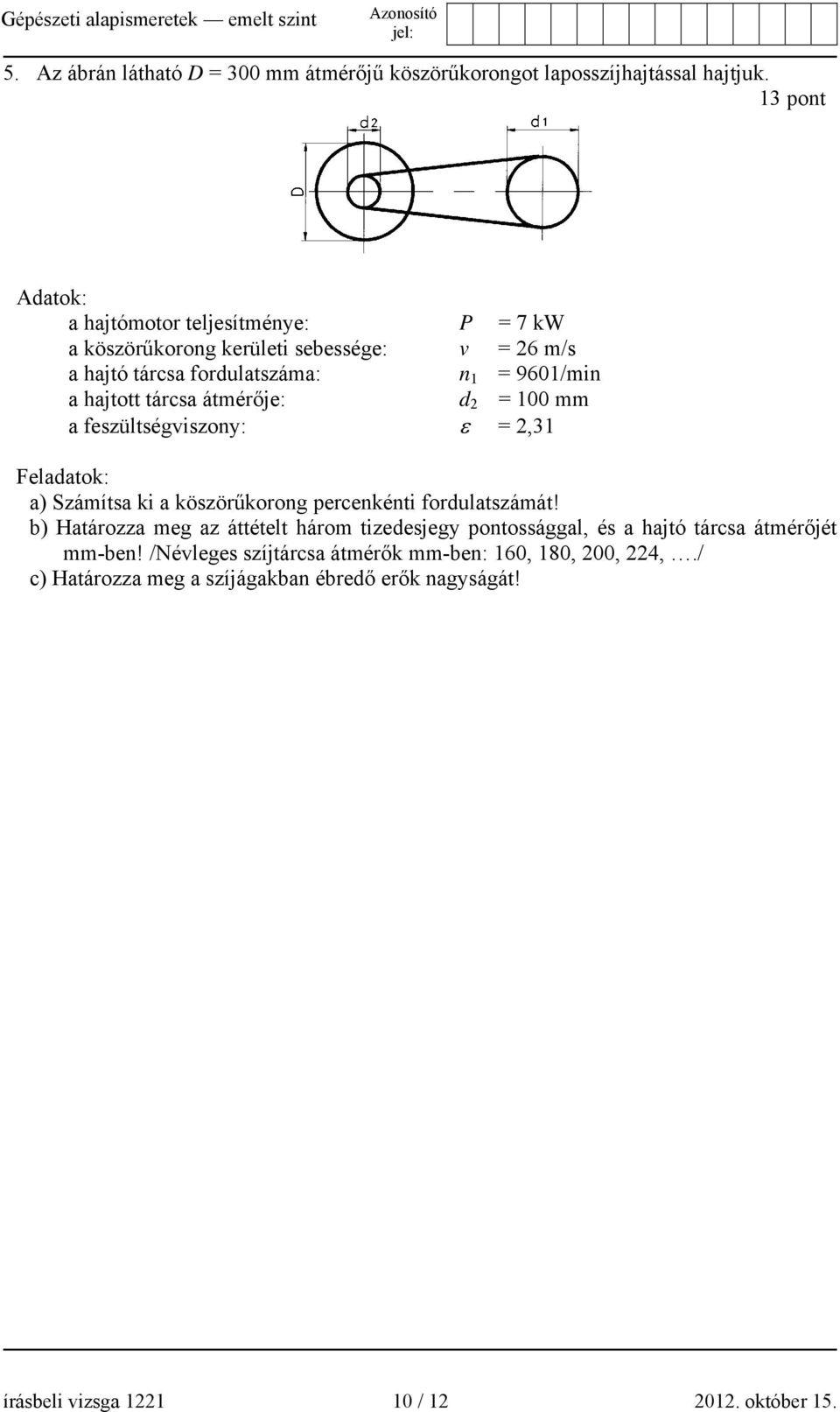

10 5. Az ábrán látható D = 300 mm átmérőjű köszörűkorongot laposszíjhajtással hajtjuk. 13 pont Adatok: a hajtómotor teljesítménye: P = 7 kw a köszörűkorong kerületi sebessége: v = 26 m/s a hajtó tárcsa fordulatszáma: n 1 = 9601/min a hajtott tárcsa átmérője: d 2 = 100 mm a feszültségviszony: ε = 2,31 Feladatok: a) Számítsa ki a köszörűkorong percenkénti fordulatszámát! b) Határozza meg az áttételt három tizedesjegy pontossággal, és a hajtó tárcsa átmérőjét mm-ben! /Névleges szíjtárcsa átmérők mm-ben: 160, 180, 200, 224,./ c) Határozza meg a szíjágakban ébredő erők nagyságát! írásbeli vizsga / október 15.

11 írásbeli vizsga / október 15.
