1 ÉRETTSÉGI VIZSGA május 19. FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 19. 8:00 I. Időtartam: 180 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Faipari alapismeretek emelt szint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejes vonalzó). A vizsgát szervező által ellenőrzött FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga, I. összetevő 2 / május 19.

3 Szerkezettani feladatok 1. feladat 34 pont Az alábbi ábrán egy fiókos konyhai ülőkét lát. Az ülőlap mérete 450x450 mm, az ülőke magassága 450 mm. Az ülőlap T lécezett, furnérozott forgácslapból, a csúszólécek bükkből, a többi tömörfa alkatrész erdeifenyőből készül. A fiókfenék 5 mm vastag rétegelt lemez. A lábak 50x50 mm keresztmetszetűek, a kávák mérete 95x21 mm. A lábak a kávával szakállas vésett csappal épülnek össze. A lábak visszaállása a tetőlap élétől 30 mm. A lábösszekötők 40x21 mm keresztmetszetűek, vésett csappal illeszkednek a lábhoz. A tetőt köldökcsappal rögzítik. A közézáródó csúszófiók alsó megvezetésű, a csonkakereten 3 mm vastag csúszóléceken, valamint 15x15 mm keresztmetszetű vezetőlécek mellett mozgatható. A csonkakeret 60x15 mm keresztmetszetű. A csonkakeret rövid darabjait az oldalkávában kialakított 2/3 anyagvastagságú aljba rögzítjük süllyesztett fejű facsavarokkal, illetve, a hátsó kávába mart árokba illesztjük fél anyagvastagságú beeresztéssel. A keret elülső darabja vésett csappal épül össze a lábbal. A fiókelő 21 mm vastag, a fiókoldalak és a hátsó összekötő 15 mm vastag alkatrészekből áll. A fiók elöl félig takart, hátul nyitott fecskefarkú fogazással készül. A fiókfenék a fiókkáva alsó élétől 10 mm-re mart árokba illesztett 5 mm vastag rétegelt lemez. a) Készítse el a fiókos ülőke jellegrajzát fél elölnézet fél homlokmetszetben, függőleges metszetben és fél lap nélküli felülnézetben, M 1:10 méretarányban! b) Készítse el a függőleges metszet jellemző csomóponti rajzait M 1:1 méretarányban! írásbeli vizsga, I. összetevő 3 / május 19.

4 2. feladat 16 pont Készítse el a szimpla ollós csapozású keret sarokkötés rajzát egyméretű (izometrikus) axonometrikus ábrán! A kötést széthúzott állapotában ábrázolja! A kötés kialakításához 40x21 mm keresztmetszetű anyagot használjon! Méretezze a rajzot! írásbeli vizsga, I. összetevő 4 / május 19.

5 írásbeli vizsga, I. összetevő 5 / május 19.

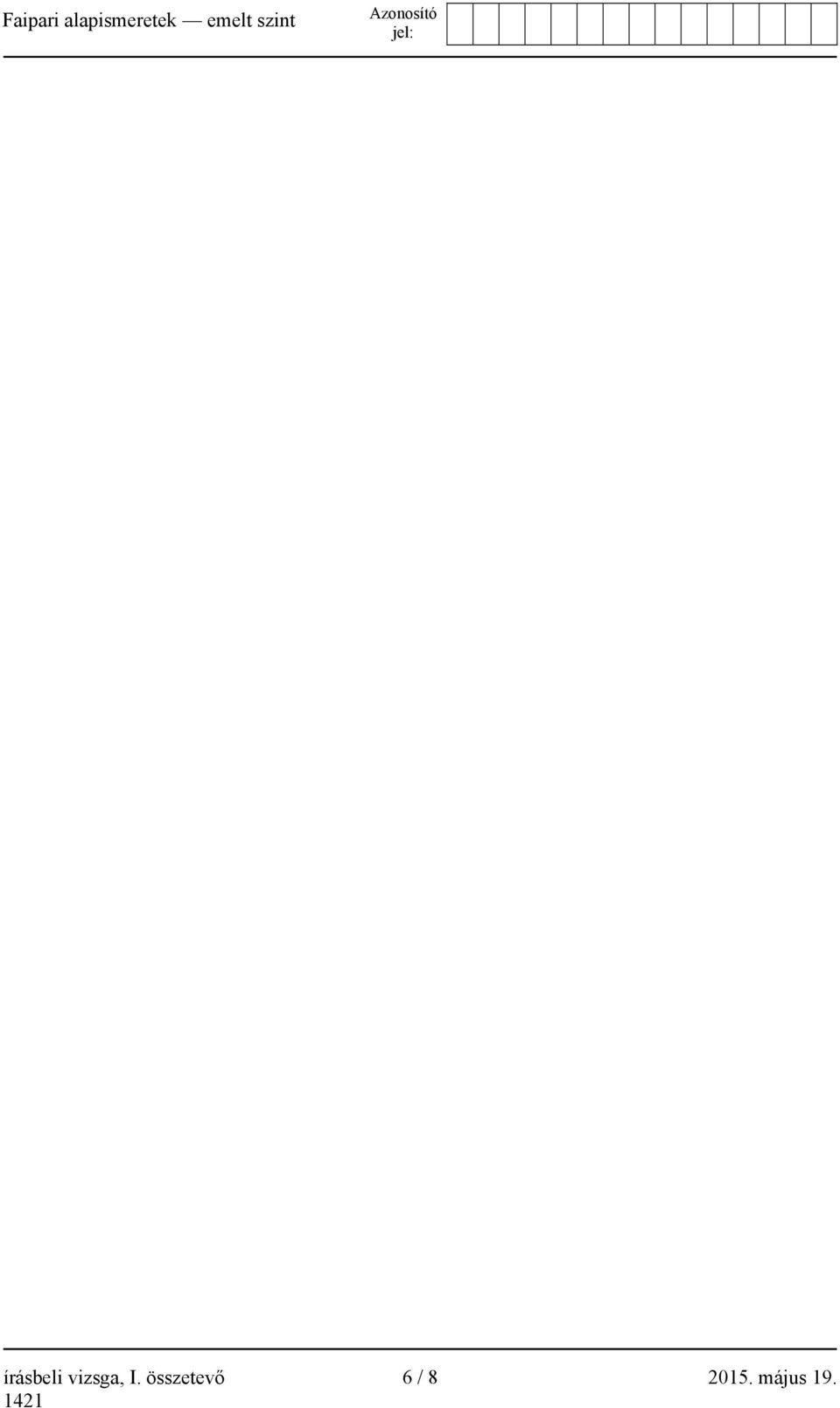

6 írásbeli vizsga, I. összetevő 6 / május 19.

7 írásbeli vizsga, I. összetevő 7 / május 19.

8 témakör I. RÉSZ Szakrajz a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma 1. a) feladat b) feladat feladat 16 AZ I. RÉSZ PONTSZÁMA 50 a témakör elért pontszáma javító tanár Dátum:... Szakrajz pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad. 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő. írásbeli vizsga, I. összetevő 8 / május 19.

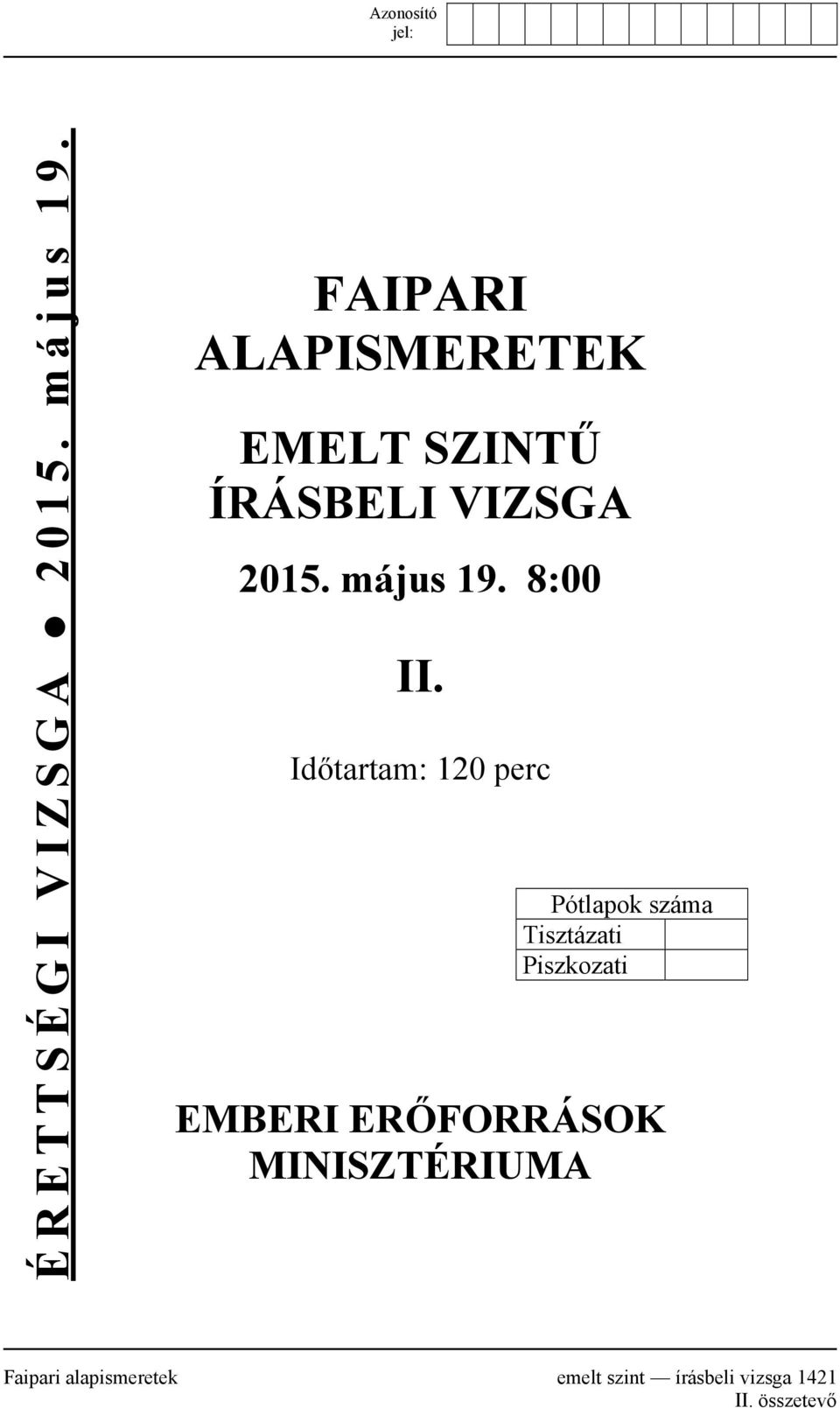

9 ÉRETTSÉGI VIZSGA május 19. FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 19. 8:00 II. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Faipari alapismeretek emelt szint írásbeli vizsga II. összetevő

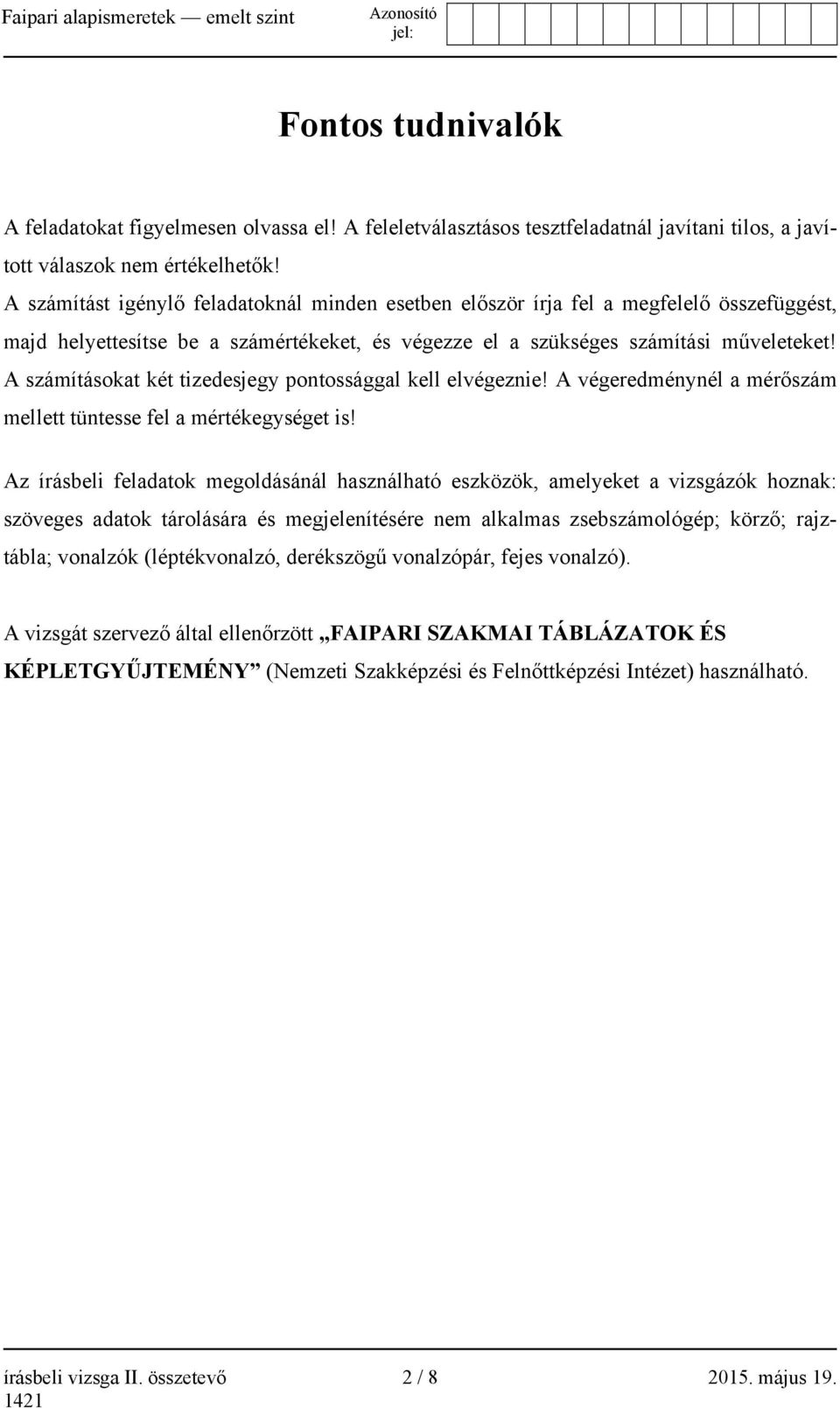

10 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, és végezze el a szükséges számítási műveleteket! A számításokat két tizedesjegy pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejes vonalzó). A vizsgát szervező által ellenőrzött FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga II. összetevő 2 / május 19.

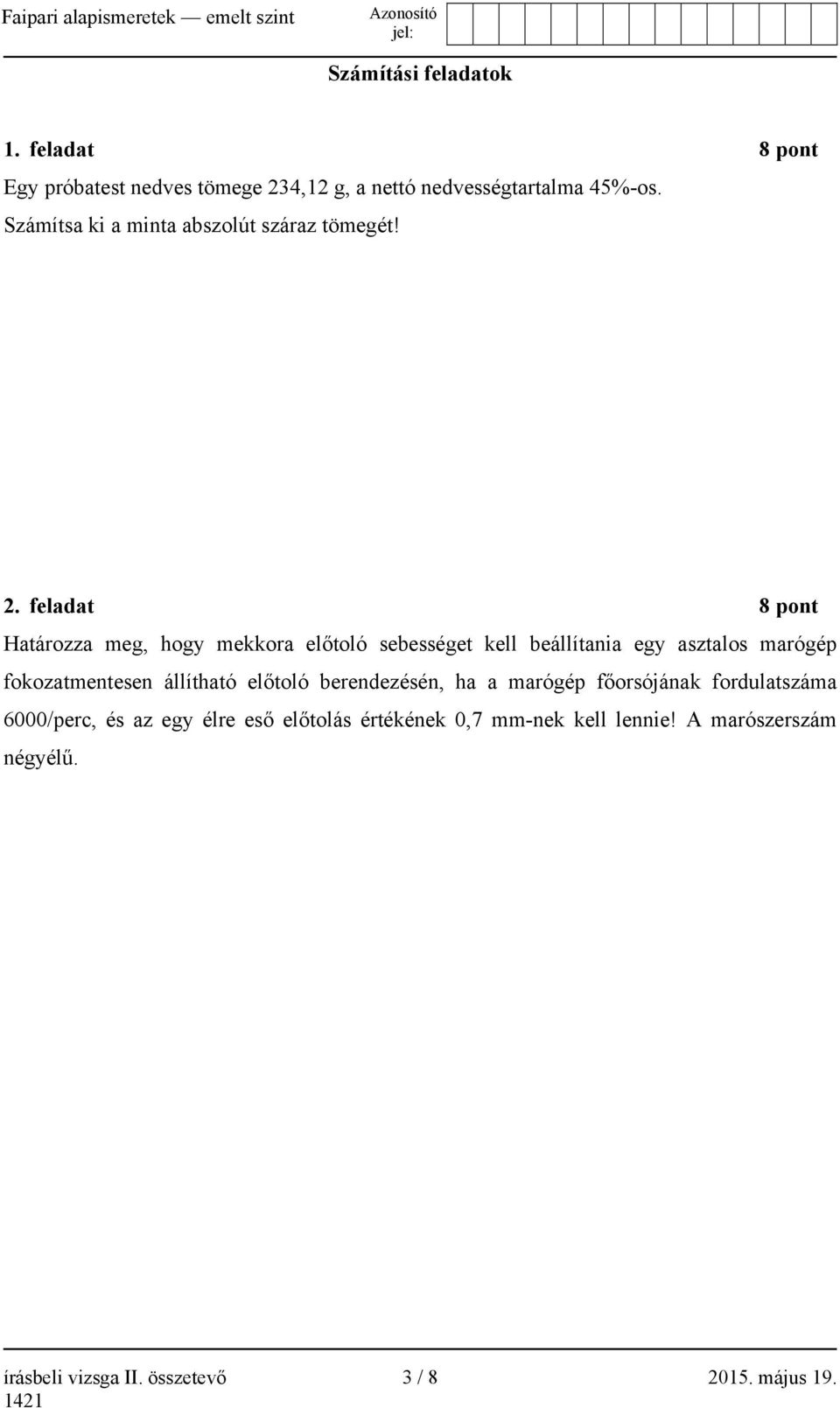

11 Számítási feladatok 1. feladat 8 pont Egy próbatest nedves tömege 234,12 g, a nettó nedvességtartalma 45%-os. Számítsa ki a minta abszolút száraz tömegét! 2. feladat 8 pont Határozza meg, hogy mekkora előtoló sebességet kell beállítania egy asztalos marógép fokozatmentesen állítható előtoló berendezésén, ha a marógép főorsójának fordulatszáma 6000/perc, és az egy élre eső előtolás értékének 0,7 mm-nek kell lennie! A marószerszám négyélű. írásbeli vizsga II. összetevő 3 / május 19.

12 3. feladat 5 pont Készítsen ábrát egy íves hátfelületű (hátraesztergált), körpályán mozgó marószerszám forgácsolási szögeinek ismertetésére! Jelölje az ábrán a jellemző szögeket! írásbeli vizsga II. összetevő 4 / május 19.

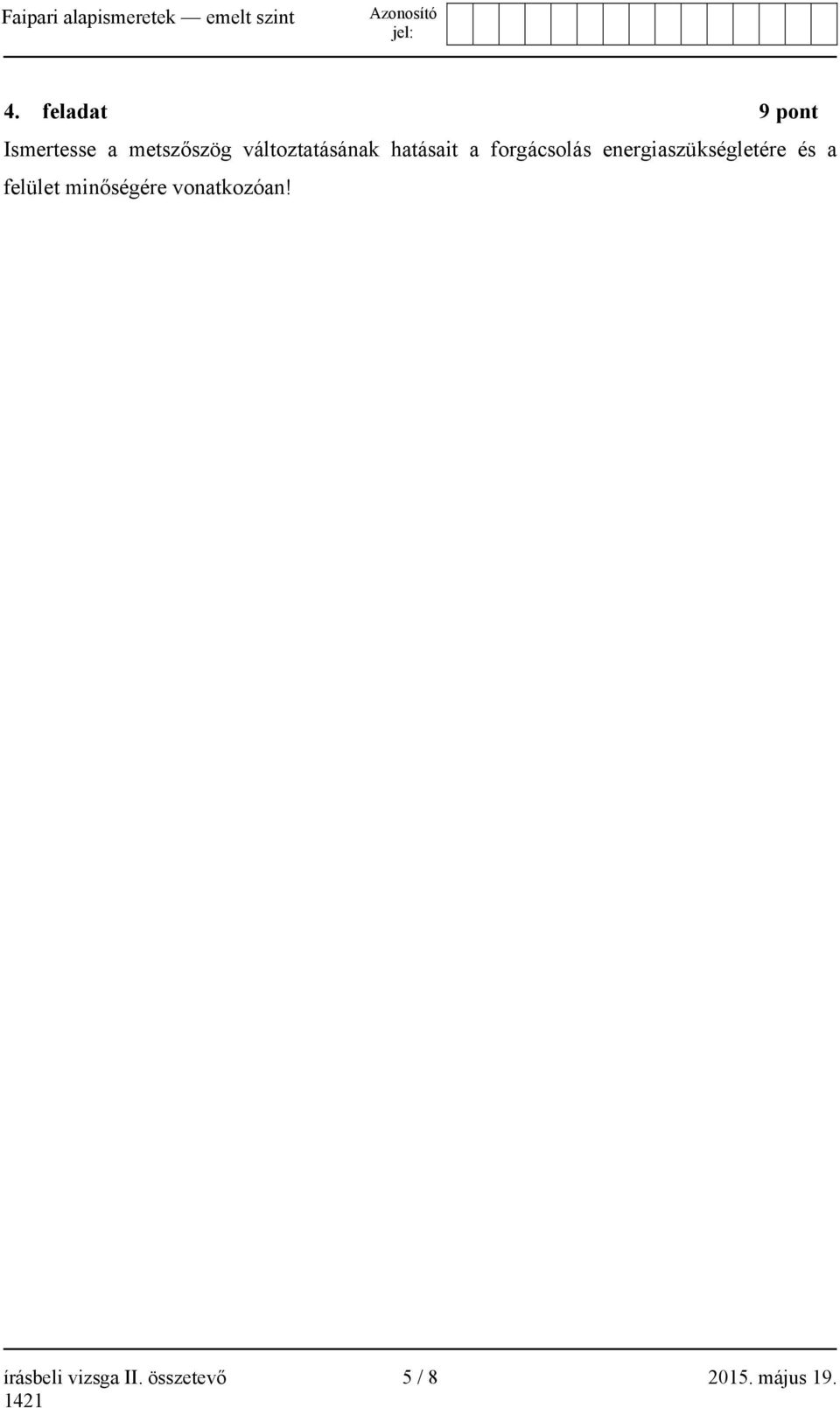

13 4. feladat 9 pont Ismertesse a metszőszög változtatásának hatásait a forgácsolás energiaszükségletére és a felület minőségére vonatkozóan! írásbeli vizsga II. összetevő 5 / május 19.

14 Tesztfeladatok 1. feladat 9 pont Egészítse ki a mondatot! a) A. során a növény sejtjeiben szőlőcukor képződik, és melléktermékként.szabadul fel. b) Ismertesse a zöld színtestek szerepét az asszimiláció során! 2. feladat 3 pont Légszáraz sűrűségük alapján csoportosítsa az alábbi fafajokat! Gyertyán, tölgy, cseresznye, erdeifenyő, hárs, fűz a) Alacsony sűrűségűek (550 kg/m 3 alatt):. b) Közepes sűrűségűek (550 és 690 kg/m 3 között):. c) Magas sűrűségűek (690 kg/m 3 felett):. 3. feladat 5 pont Egészítse ki az alábbi mondatokat! a) A természetes eredetű ragasztóanyag, állati kötőszövetekből kinyert nevű fehérjéből készítik. b) Az enyv előkészítése hideg vízben történő kezdődik, majd duplafalú, speciális enyvfőző edényben c) A felhasználás során kialakuló ragasztás vízállósága. 4. feladat 1 pont Egészítse ki az alábbi mondatot! Az 1 mm 2 forgács leválasztásához szükséges erőt..... nevezzük. írásbeli vizsga II. összetevő 6 / május 19.

15 5. feladat 2 pont Írja a megfelelő helyre az alábbi fafajtákat! gyertyán, tölgy, szelídgesztenye, hárs, fűz a) gyűrűs likacsú fafajok:. b) szórt likacsú fafajok:.. írásbeli vizsga II. összetevő 7 / május 19.

16 témakör a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma I. Szakrajz II Feladatok II. Tesztek Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma Dátum:... javító tanár I. Szakrajz II. Számítások, ábrák, tesztek pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga II. összetevő 8 / május 19.
