1 ÉRETTSÉGI VIZSGA október 17. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA október :00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Építészeti és építési alapismeretek írásbeli vizsga 0812

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! Az összetett feladatok közül megoldandó: az 1., a 2. vagy a 3. (csak az egyik), a 4. és az 5. vagy a 6. (csak az egyik). A 2. vagy a 3., és az 5 vagy a 6 feladatok közül csak az egyik értékelhető. Hogy melyik feladatot választja, annak jelét jól láthatóan karikázza be! A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők és vonalzók (léptékvonalzó, derékszögű vonalzópár). írásbeli vizsga / október 17.

3 Egyszerű, rövid feladatok 1. Egészítse ki az alábbi mondatokat! (2 pont) Az anyagokat a törési viselkedésük alapján szívós és rideg anyagokra oszthatjuk.... anyagok azok, amelyeknél az alakváltozás a törés előtt nagy. Rideg anyagok azok, amelyeknek a törési alakváltozása Írja le, hogy a mit nevezzük mészhidrátnak, és hogyan keletkezik! (2 pont) 3. Sorolja be a megadott fafajtákat tartósságuk szerint az alábbi táblázat megfelelő oszlopába! (3 pont) Fafajták: tölgy, akác, nyír, gesztenye, hárs, bükk IGEN TARTÓS FAFAJTÁK NEM TARTÓS FÁK írásbeli vizsga / október 17.

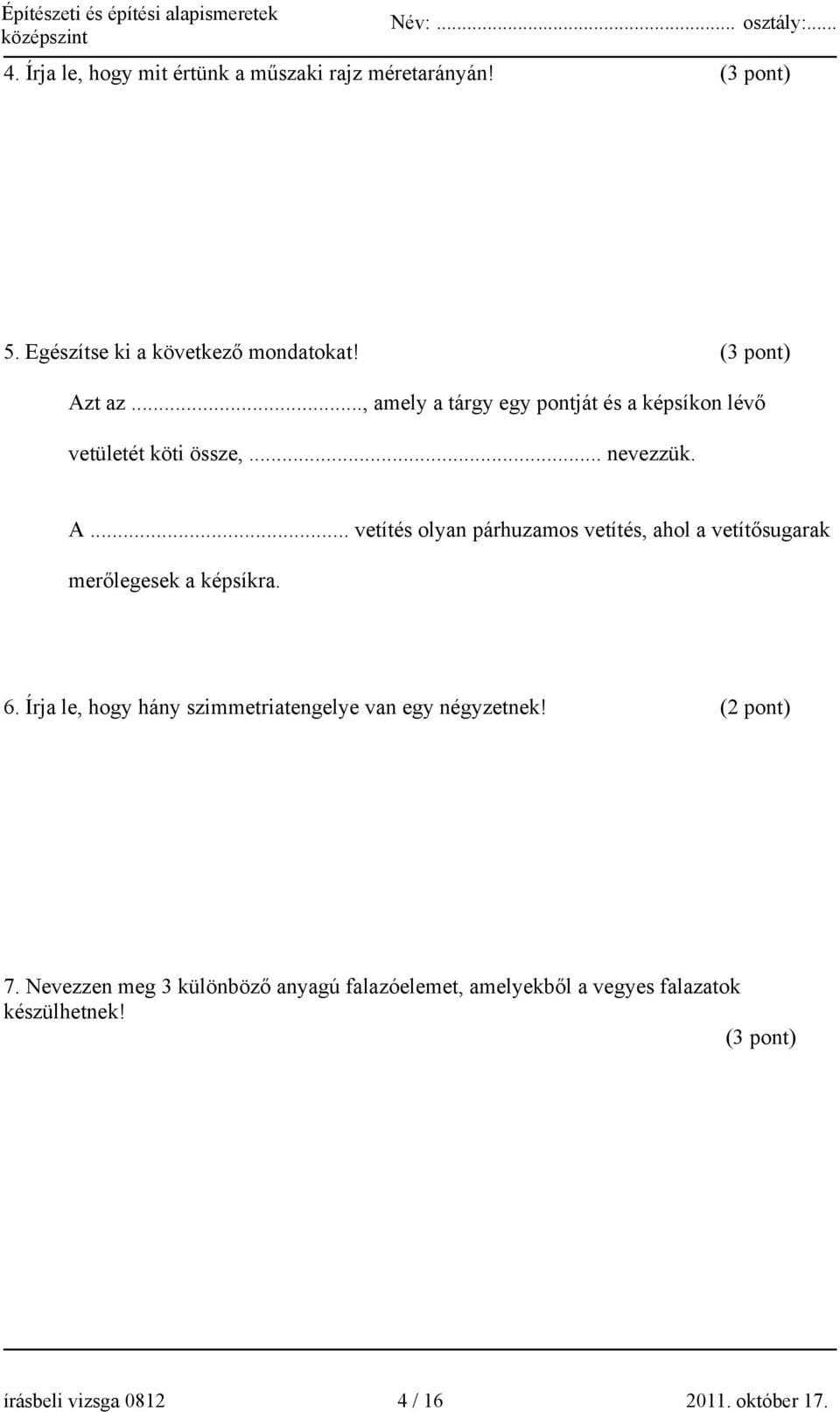

4 4. Írja le, hogy mit értünk a műszaki rajz méretarányán! (3 pont) 5. Egészítse ki a következő mondatokat! (3 pont) Azt az..., amely a tárgy egy pontját és a képsíkon lévő vetületét köti össze,... nevezzük. A... vetítés olyan párhuzamos vetítés, ahol a vetítősugarak merőlegesek a képsíkra. 6. Írja le, hogy hány szimmetriatengelye van egy négyzetnek! (2 pont) 7. Nevezzen meg 3 különböző anyagú falazóelemet, amelyekből a vegyes falazatok készülhetnek! (3 pont) írásbeli vizsga / október 17.

5 8. Írja le, hogy mikor készítenek mélyalapozást! (3 pont) 9. Egészítse ki a boltozatokra vonatkozó alábbi mondatokat! (3 pont) A sugárirányú elhelyezkedést a falazóelemek megfaragásával vagy a habarcshézagok... alakú kialakításával lehet elérni. A felülről érkező terhek hatására az elemek egymásnak feszülnek, és teljes keresztmetszetükben...igénybevétel lép fel. Ennek következtében a boltozat jelentős... ad át az alátámasztó szerkezetének. 10. Nevezze meg az erő három jellemzőjét! (3 pont) 11. Írja le, hogy mit ért erőpár alatt! (3 pont) írásbeli vizsga / október 17.

6 12. Írja le, hogy a keresztmetszet kialakítása szerint milyen két osztályba sorolhatók a tartók! (2 pont) 13. Hány négyzetméter az A2-es rajzlap területe, milyen hosszúak az oldalai, és hány darab A3-as rajzlap területének felel meg? (3 pont) 14. Írja le, hogy milyen két térbeli ábrázolási módot ismer! (2 pont) 15. Írja le, hogy mit értünk látótér alatt! (3 pont) írásbeli vizsga / október 17.

7 Összetett feladatok 1. feladat Egy porózus anyagú próbatest kiszárított állapotban mért tömege m = 12,460 g, pórusokkal mért térfogata V t = 5,562 cm 3. A próbatest porított állapotban, piknométerben mért térfogata V = 4,673 cm 3 Számítsa ki a próbatest sűrűségét (ρ =?), testsűrűségét (ρ t =?), testtömörségét (T t =?), és testporozitását (P t =?)! A próbatest hány százaléka pórus? (15 pont) írásbeli vizsga / október 17.

8 2. feladat Határozza meg számítással az erőrendszer eredőjének jellemzőit (R x, R y, R, α, Σ M o, x o, )! (15 pont) m m m m m írásbeli vizsga / október 17.

9 3. feladat Számítsa ki a tartó támaszerőit, és végezze el ellenőrzésüket is! Rajzolja meg az alakhelyes és arányos T és M ábrákat, írja fel jellemző értékeiket is! A távolságok m-ben adottak. (15 pont) írásbeli vizsga / október 17.

10 4. feladat Szerkesszen szamárhátívet! A nyílásköz nagysága l = 80 mm. (15 pont) írásbeli vizsga / október 17.

11 5. feladat Szerkessze meg 1:20-as méretarányban a ritkagerendás fafödémnek (pórfödémnek) a gerendákra merőleges, valamint felfekvési metszetét (falcsatlakozásnál)! A födém agyagtapasztással és feltöltéssel készülő fagerendás zárófödém. A gerendákra merőleges metszetben kb. 2 3 födémgerenda szélességű födémszakaszt rajzoljon meg! Nevezze meg a szerkezeti elemeket, és adja meg a jellemző méreteket! A szerkesztést, kontúrozást, anyagjelölést, feliratozást ceruzával végezze! (15 pont) a) gerendákra merőleges metszet b) felfekvési metszet (falcsatlakozásnál) írásbeli vizsga / október 17.

12 6. feladat Szerkessze meg 1:20-as méretarányban az 50 x 50 cm-es négyzet keresztmetszetű és 2,60 méter magasságú vasbeton pillér egyedi zsaluzatának metszetét és elölnézetét! Nevezze meg a szerkezeti elemeket és írja fel szokásos méretüket is! A szerkesztést, kontúrozást, méretmegadást, feliratozást ceruzával végezze! (15 pont) írásbeli vizsga / október 17.

13 írásbeli vizsga / október 17.

14 írásbeli vizsga / október 17.

15 írásbeli vizsga / október 17.

16 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / október 17.
