1 ÉRETTSÉGI VIZSGA május 25. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 25. 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Építészeti és építési alapismeretek írásbeli vizsga 0621

2 Fontos tudnivalók - A feladatlapok mindegyikén az azonosító jelét fel kell tüntetnie! - A dolgozat fedlapjára a tisztázat és piszkozat lapjainak számát fel kell tüntetnie! - Az írásbelihez csak író- és rajzeszközök, továbbá nem programozható számológép használható! - Mobiltelefont használni szigorúan tilos! - A rajzokat ceruzával, minden mást tollal kell elkészítenie! - Azokra a kérdésekre, amelyekre több választ is meg kell adni, csak akkor kap pontot, ha minden megoldása jó. SIKERES MUNKÁT KIVÁNUNK! írásbeli vizsga / május 25.

3 A) feladatrész Teszt jellegű kérdéssor 1. Határozza meg a fagyállóság fogalmát! 2 pont 2. Húzza alá a mindenben helyes állítás(oka)t tartalmazó mondato(ka)t! 2 pont a) A levegőn szilárduló kötőanyagok a hidraulikus kötőanyagok. b) A levegőn szilárduló kötőanyagok a nem hidraulikus kötőanyagok. c) A levegőn szilárduló kötőanyagokat a víz károsítja. d) A levegőn szilárduló kötőanyagokat a víz nem károsítja. 3. Írja le a habarcs meghatározását! 2 pont 4. Nevezzen meg három vegyi üledékes kőzetet! 2 pont. írásbeli vizsga / május 25.

4 5. Válaszoljon igennel vagy nemmel a következő kérdésekre! 2 pont Lehet-e függőleges síkban fekvő két egyenes egymásra merőleges? Merőlegesek-e egymásra a kocka egy csúcsából kiinduló élei? Lehet-e két vízszintes sík egymásra merőleges? Lehet-e két vízszintes sík egymással párhuzamos? Az alábbiakban igaz vagy hamis állításokat közlünk. A csak igaz állításokat tartalmazó mondat elé írjon I betűt, a nemcsak igaz, vagy hamis állításokat tartalmazó mondatok elé H betűt! 2 pont Két egyenest akkor mondunk kitérőnek, ha sem közös pontjuk, sem közös síkjuk nincs. Két egyenest akkor mondunk kitérőnek, ha csak egy közös pontjuk van, de nincs közös síkjuk. Két egyenest akkor mondunk párhuzamosnak, ha nincs közös pontjuk, de van közös síkjuk. Két egyenest akkor mondunk párhuzamosnak, ha van közös pontjuk, de nincs közös síkjuk. Két egyenest akkor mondunk kitérőnek, ha van egy közös pontjuk, és van közös síkjuk. Két egyenest akkor mondunk párhuzamosnak, ha van közös pontjuk és közös síkjuk is. írásbeli vizsga / május 25.

5 7. Írja le, hogy mit értünk egyenes és sík távolságán! 2 pont 8. Írja be a pontok helyére a meghatározások helyes kiegészítését! 2 pont. alatt az épület eltérő (általában egymás felett elhelyezkedő) (járó)szintjét értjük, amelyen különféle rendeltetés céljára.., helyiségcsoport van. Az épületek jellemző pinceszint,.., földszint, emeleti szintek). 9. Írja le a lépcső meghatározását! 2 pont 10. Írja le, mit értünk fogatolt elrendezésű lakóépületek alatt! 2 pont írásbeli vizsga / május 25.

6 11. Húzza alá a szakipari munkákat! 2 pont - alapozás - vízszigetelő munkák - vasszerelés - vízvezeték szerelés - hőszigetelő munkák - fafedélszék készítés - padlóburkoló munkák - tetőfedő munkák - központifűtés szerelés - épületlakatos-munkák 12. Írja le az oldalkert meghatározását! 2 pont 13. Írja le milyen épületszerkezet jellemzőit soroljuk fel az alábbiakban! 2 pont - alaptest - hosszúsága legalább 3,5-szerese a szélességi méretének - síkalap - készülhet kőből, betonból, téglából.. írásbeli vizsga / május 25.

7 14. Húzza alá a helyes állításokat tartalmazó mondatokat! 2 pont Minden erőhatás ellenhatást hoz létre. Az erő nem vektormennyiség. Két, egymással párhuzamos hatásvonalú, egyenlő nagyságú, ellentétes irányú erő nincs egyensúlyban. A forgatónyomaték kiszámítható az erő és erőkar hányadosaként. 15. Az alábbiakban igaz vagy hamis állításokat közlünk a nyíróerővel kapcsolatban. A csak igaz állításokat tartalmazó mondat elé írjon I betűt, a nemcsak igaz, vagy hamis állításokat tartalmazó mondatok elé H betűt! 2 pont A tartó tengelyével bármilyen szöget bezárhat. Külső erő. A tartó tengelyére merőleges. Előjele pozitív, ha pozitív nyomatékot okozna. Előjele pozitív, ha negatív nyomatékot okozna. Előjele negatív, ha pozitív nyomatékot okozna. Belső erő. Előjele negatív, ha negatív nyomatékot okozna. írásbeli vizsga / május 25.

8 16. Írja le a három erővel terhelt rúd egyensúlyi feltételét! 2 pont 17. Osztályozza a tartószerkezeteket statikai rendszerük szerint! Mikor beszélünk az egyikről, és mikor a másikról? 2 pont 18. Írja le, hogy a kocka oldallapjainak negyedelését (négy egyenlő részre osztását) hogyan végezzük el a perspektív ábrázolásban! 2 pont 19. Írja be a színek komplementer színpárjait! 2 pont vörös :. : narancs. : ibolya 20. Írja le, mit értünk mennyiségi színkontraszton! 2 pont írásbeli vizsga / május 25.

9 B) feladatrész Feladatsor 1. Végezze el az alábbi táblázat szerint a vizsgált gipsz őrlési finomságának megállapítását az alábbi vizsgálati adatok alapján! 10 pont A vizsgálat során két mérést végeztünk. Őrlésfinomság meghatározása vizsgálat 1 2 átlag Bemért anyag (g) Szitamaradék (g) 50,2 50,4 12,2 10,6 Szitamaradék (%) Őrlésfinomsági előírások csoport Jel Szitamaradék legfeljebb (%) durva I. 30 középfinom II. 15 finom III. 2 A vizsgált gipsz. besorolásúnak felel meg. írásbeli vizsga / május 25.

10 2. Határozza meg a támaszerőket, és végezze el az ellenőrző számítást! 10 pont q 1 = 4 kn/m F 1 = 5 kn q 2 = 2 kn/m F 2 = 11 kn F 3 = 6 kn 2,0 A 3,0 4,0 1,0 B 2,0 írásbeli vizsga / május 25.

11 3. Fejezze ki, mekkora x, ha a pozitív, illetve negatív nyomatéki maximum egyforma! 10 pont írásbeli vizsga / május 25.

12 4. Szabadkézzel rajzolja meg a két nézetével adott test tömegvázlatát három különböző nézőpontból! (Alkalmazza a perspektív felezés módszerét!) 10 pont írásbeli vizsga / május 25.

13 5. Egy épület teherhordó szerkezete Ytong falazattal, Ytong nyílásáthidalással és E 7 42 jelű gerendák közötti EB 60/19 födém béléstestekkel készül. Szerkessze meg az alábbi csomópontot M 1:10-es méretarányban! A födémgerendák a nyílásáthidalóra merőlegesen adják át a terhüket a falszerkezetnek! 10 pont +2,400 +2,750 írásbeli vizsga / május 25.

14 6. Egy épület teherhordó szerkezete kisméretű téglafalazattal készül. Rajzolja meg az alábbi 4 téglakötés első és második rétegeit 1:20 méretarányban! 10 pont a) Falvastagság 2 tégla, falhorony mérete ½ tégla mély és 2 ½ tégla széles (3 pont) b) A pillér keresztmetszeti mérete 3 tégla széles és 1 ½ tégla vastag (2 pont) írásbeli vizsga / május 25.

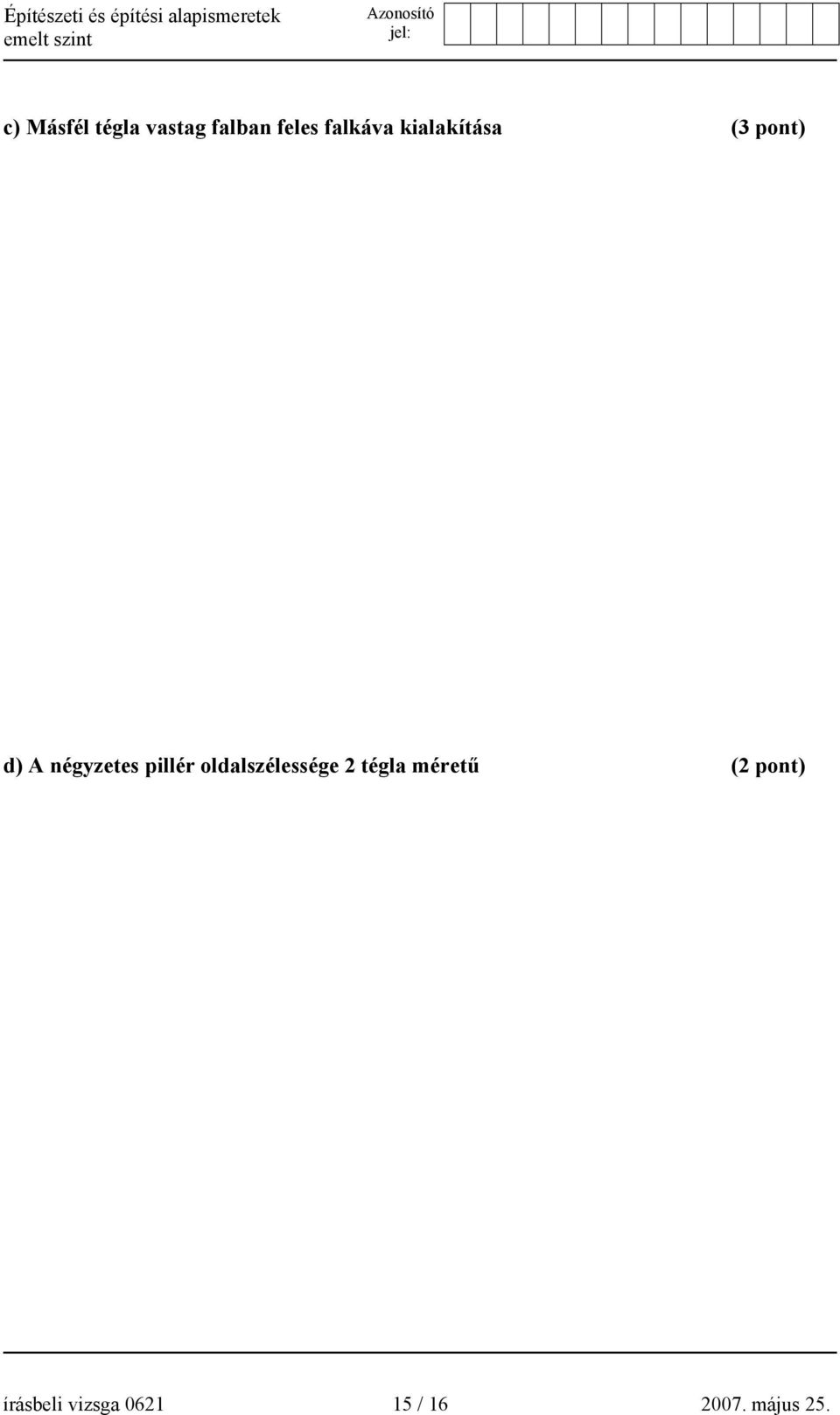

15 c) Másfél tégla vastag falban feles falkáva kialakítása (3 pont) d) A négyzetes pillér oldalszélessége 2 tégla méretű (2 pont) írásbeli vizsga / május 25.
