1 ÉRETTSÉGI VIZSGA május 26. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 26. 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Építészeti és építési alapismeretek írásbeli vizsga 0811

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők, léptékvonalzó és derékszögű vonalzópár. írásbeli vizsga / május 26.

3 Egyszerű, rövid feladatok 1. feladat Írja le az építési kötőanyagok általános fogalmát! 2. feladat Egészítse ki az alábbi hiányos mondatot! A fa tönkremenetele akkor indul meg a leghamarabb, ha váltakozva... és... állapotba kerül. 3. feladat Rajzolja fel egy általános szerkezeti acél szakítóvizsgálatának alakhelyes alakváltozási diagrammját! Jelölje be (nevezze meg) rajta az arányossági határt, valamint a folyási határt! írásbeli vizsga / május 26.

4 4. feladat Írja le, hogy mikor nevezzük a betont 100%-os telítettségűnek! 5. feladat Töltse ki a szabványos vonalfajták megnevezésére és alkalmazási területére vonatkozó alábbi táblázat üres részeit! MEGNEVEZÉSE ALKALMAZÁSA.. - Nem látható körvonalak.. Folytonos, vékony. 6. feladat Egészítse ki a gúlára vonatkozó következő mondatot! A gúla.... valamilyen tetszőleges sokszög, az oldallapok.. álló síklapok. írásbeli vizsga / május 26.

5 7. feladat Nevezze meg azt a két merőleges vetítési módszert, amelyet az építőipari műszaki rajzok elkészítésénél a szabvány lehetővé tesz! 8. feladat Írja le, hogy mit értünk egy sík nyomvonalán! 9. feladat Melyik a két leggyakoribb módszer az altalaj minőségének javítására akkor, ha az nem képes az épület terheinek hordására? Nevezze meg ezt a két leggyakoribb módszert! írásbeli vizsga / május 26.

6 10. feladat Írja le, hogy mit nevezünk rabicfalnak! Milyen anyagokból és hogyan épülnek a rabicfalak? 11. feladat Egészítse ki a nyílászárók méreteire vonatkozó alábbi mondatokat! A nyílászárók.... mérete mindkét irányban nagyobb a befoglalóméretnél. A befoglalóméret azonos a tokkülmérettel. Az előbbi két méret. a felét elhelyezési köznek nevezzük. írásbeli vizsga / május 26.

7 12. feladat Nevezze meg, hogy milyen faragott kőfalazatot ábrázol az alábbi ábra!. 13. feladat Írja le a statika második alaptételét! 14. feladat Egészítse ki az alábbi mondatot! Az erő nyomatékát úgy számíjuk ki, hogy az erő nagyságát.. az erő... a forgásponttól mért merőleges távolságával. írásbeli vizsga / május 26.

8 15. feladat Írja le, hogy mit nevezünk a tartószerkezet erőtani modelljének! 16. feladat Írja le, hogy a statikában mit értünk merev testeken! 17. feladat Írja le, hogy egy szakasz milyen arányú két részre való felosztását nevezzük aranymetszésnek! írásbeli vizsga / május 26.

9 18. feladat Egészítse ki az alábbi mondatokat! Az..... ábrázolás tengelyméretes ábrázolást jelent. Ilyenkor a tárgyhoz kapcsolt koordináta rendszert a tárggyal együtt vetítjük a rajz síkjára. A ábrázolásnál a tárgyat központos vetítési módszer segítségével rögzítjük. Ennél az ábrázolási módnál szükségünk van egy képsíkra, amelyre a tárgyakat vetítjük és meg kell határoznunk a nézőpont helyét is. 19. feladat Döntse el a felsorolt színekről, hogy semleges vagy az alapszínek csoportjába tartozik-e, majd írja be ennek megfelelően a táblázat megfelelő oszlopába! vörös, fehér, szürke, kék, sárga, fekete SEMLEGES SZÍNEK ALAPSZÍNEK 20. feladat A felsoroltak közül húzza alá a legkisebb hullámhosszúságú színt! ZÖLD KÉK VÖRÖS NARANCS SÁRGA írásbeli vizsga / május 26.

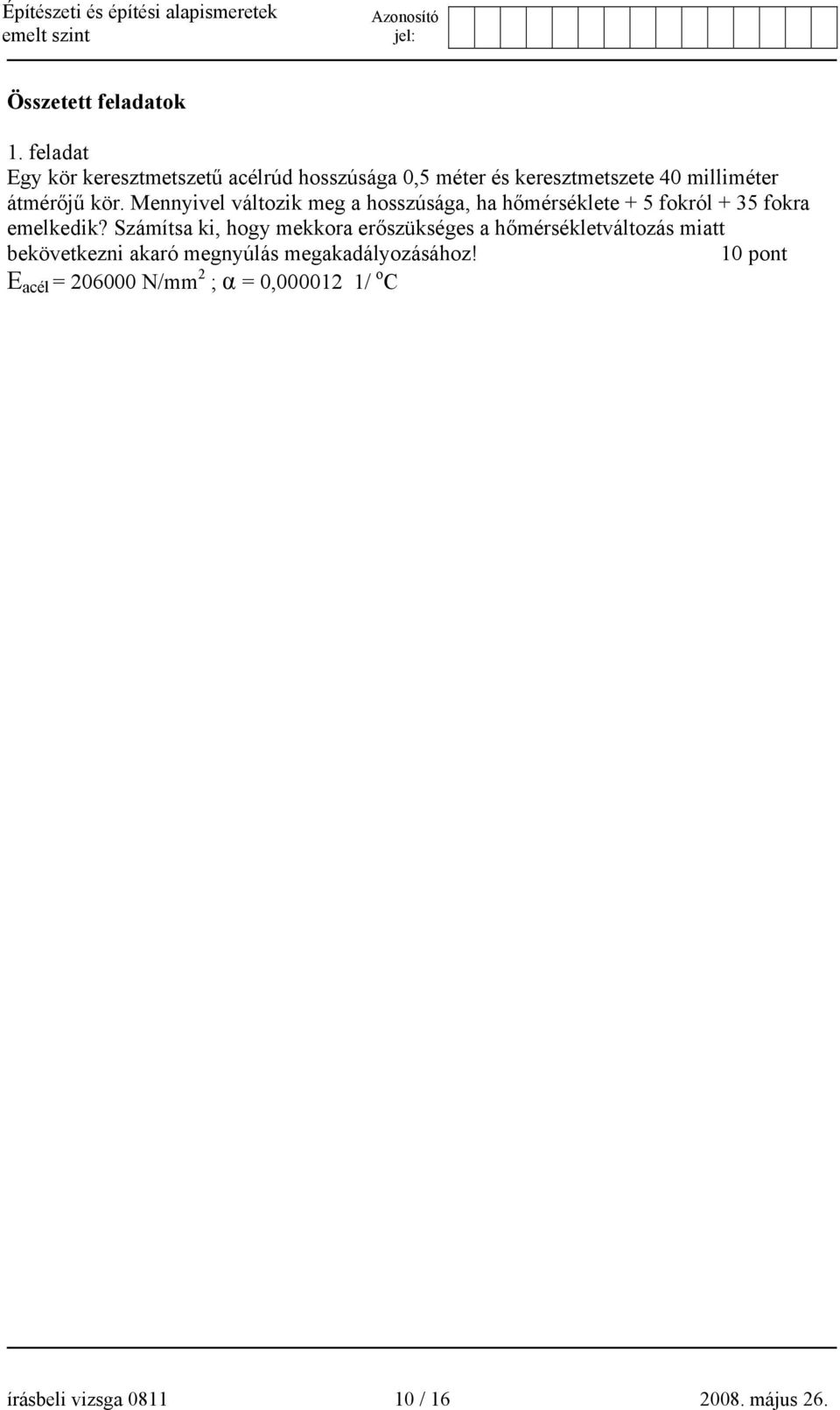

10 Összetett feladatok 1. feladat Egy kör keresztmetszetű acélrúd hosszúsága 0,5 méter és keresztmetszete 40 milliméter átmérőjű kör. Mennyivel változik meg a hosszúsága, ha hőmérséklete + 5 fokról + 35 fokra emelkedik? Számítsa ki, hogy mekkora erőszükséges a hőmérsékletváltozás miatt bekövetkezni akaró megnyúlás megakadályozásához! 10 pont E acél = N/mm 2 ; α = 0, / o C írásbeli vizsga / május 26.

11 2. feladat Határozza meg számítással az alábbi merev test támasztó elemeiben ébredő egyensúlyozó erőket! 10 pont írásbeli vizsga / május 26.

12 3. feladat Számítsa ki az alábbi háromtámaszú csuklós tartó támasz erőit! Számítsa ki a tartó T és M ábráinak jellemző értékeit, és rajzolja meg az alakhelyes T és M ábrákat! 10 pont írásbeli vizsga / május 26.

13 4. feladat Szerkessze meg az alábbi két nézetével ábrázolt kontyolt nyeregtető tetősíkjainak valós méretét! A szerkesztést a megadott vetületi ábrák alapján és azokhoz kapcsolódóan végezze el! A szerkesztő vonalakat ne radírozza ki! 10 pont írásbeli vizsga / május 26.

14 5. feladat Szerkessze meg egy borított gerendafödémnek a gerendákra merőleges, valamint felfekvési metszetét bekottázva! A födém agyagtapasztással és feltöltéssel készülő fagerendás zárófödém. A gerendákra merőleges metszetben kb. 2-3 födémgerenda szélességű födémszakaszt rajzoljon meg! Nevezze is meg a szerkezeti elemeket! M = 1:20 10 pont írásbeli vizsga / május 26.

15 6. feladat Szerkessze meg egy térdfalas beépítésű épület tetőtéri felső és alsó koszurújának a kialakítását! Szerkessze meg az alsó koszorú, felmenőfal, tetőfödém, térdfal, valamint a felsőkoszorú, térdfal, tetőszerkezet (szarufa) csomóponti részletrajzát! Szerkessze meg a tetőfedés és az ereszkialakítást is! Adja meg a födém és a tetőfedés rétegrendjét is! M = 1:20 10 pont A felmenőfal A térdfal A tetőtéri födém A tetőfedés Az ereszkialakítás : Poroton 36 falazat : 5 sor Poroton 36 falazó elemmel készül : E gerendás vasbetonfödém, ragasztott mozaik parkettával : kettős hódfarkú tetőcserépfedés : deszkázott, függő-ereszcsatorna írásbeli vizsga / május 26.

16 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma ÖSSZESEN Az írásbeli vizsgarész pontszáma a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok elért pontszám programba beírt pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 26.
