1 Építészeti és építési alapismeretek középszint 0631 ÉRETTSÉGI VIZSGA október 24. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM

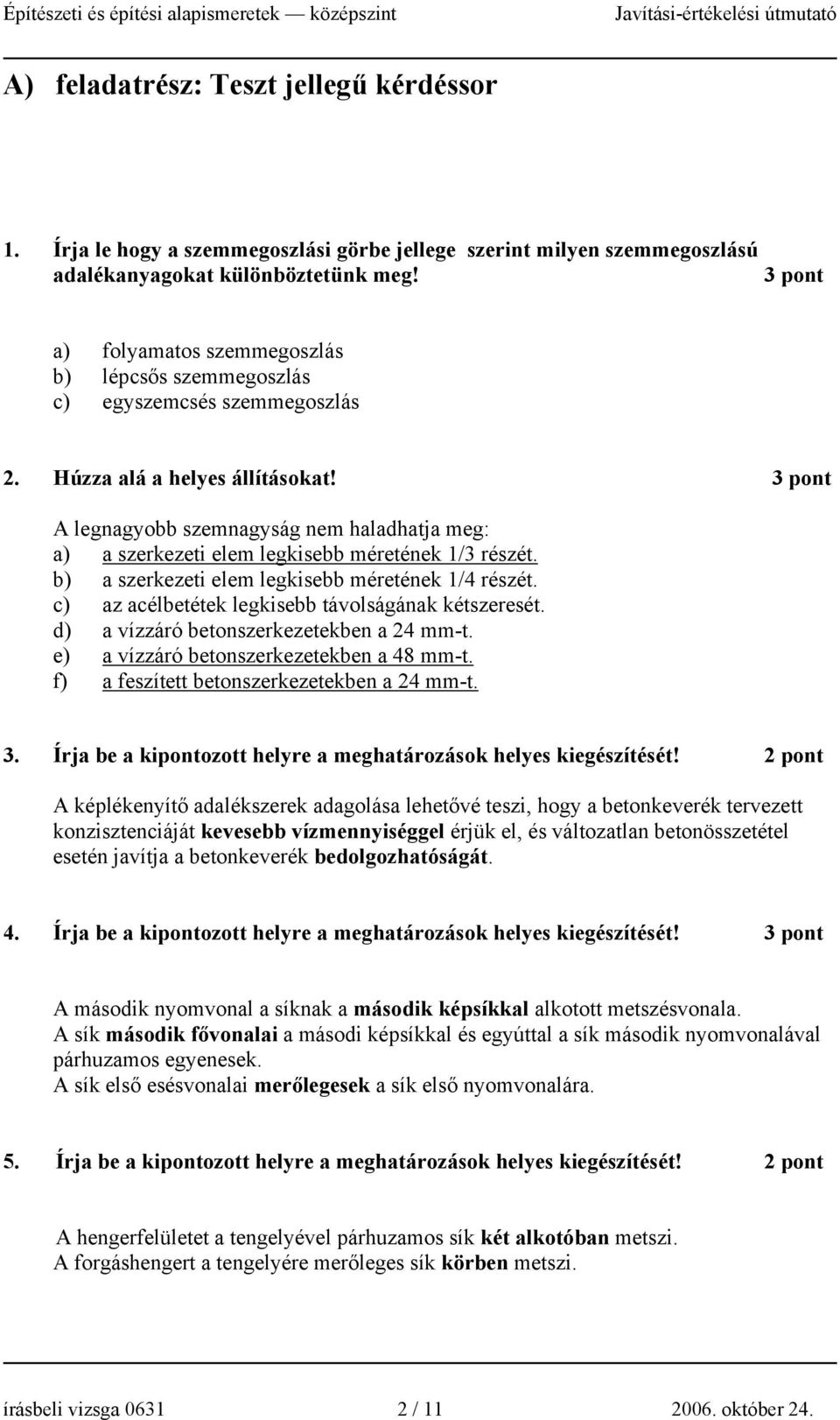

2 A) feladatrész: Teszt jellegű kérdéssor 1. Írja le hogy a szemmegoszlási görbe jellege szerint milyen szemmegoszlású adalékanyagokat különböztetünk meg! a) folyamatos szemmegoszlás b) lépcsős szemmegoszlás c) egyszemcsés szemmegoszlás 2. Húzza alá a helyes állításokat! A legnagyobb szemnagyság nem haladhatja meg: a) a szerkezeti elem legkisebb méretének 1/3 részét. b) a szerkezeti elem legkisebb méretének 1/4 részét. c) az acélbetétek legkisebb távolságának kétszeresét. d) a vízzáró betonszerkezetekben a 24 mm-t. e) a vízzáró betonszerkezetekben a 48 mm-t. f) a feszített betonszerkezetekben a 24 mm-t. 3. Írja be a kipontozott helyre a meghatározások helyes kiegészítését! 2 pont A képlékenyítő adalékszerek adagolása lehetővé teszi, hogy a betonkeverék tervezett konzisztenciáját kevesebb vízmennyiséggel érjük el, és változatlan betonösszetétel esetén javítja a betonkeverék bedolgozhatóságát. 4. Írja be a kipontozott helyre a meghatározások helyes kiegészítését! A második nyomvonal a síknak a második képsíkkal alkotott metszésvonala. A sík második fővonalai a másodi képsíkkal és egyúttal a sík második nyomvonalával párhuzamos egyenesek. A sík első esésvonalai merőlegesek a sík első nyomvonalára. 5. Írja be a kipontozott helyre a meghatározások helyes kiegészítését! 2 pont A hengerfelületet a tengelyével párhuzamos sík két alkotóban metszi. A forgáshengert a tengelyére merőleges sík körben metszi. írásbeli vizsga / október 24.

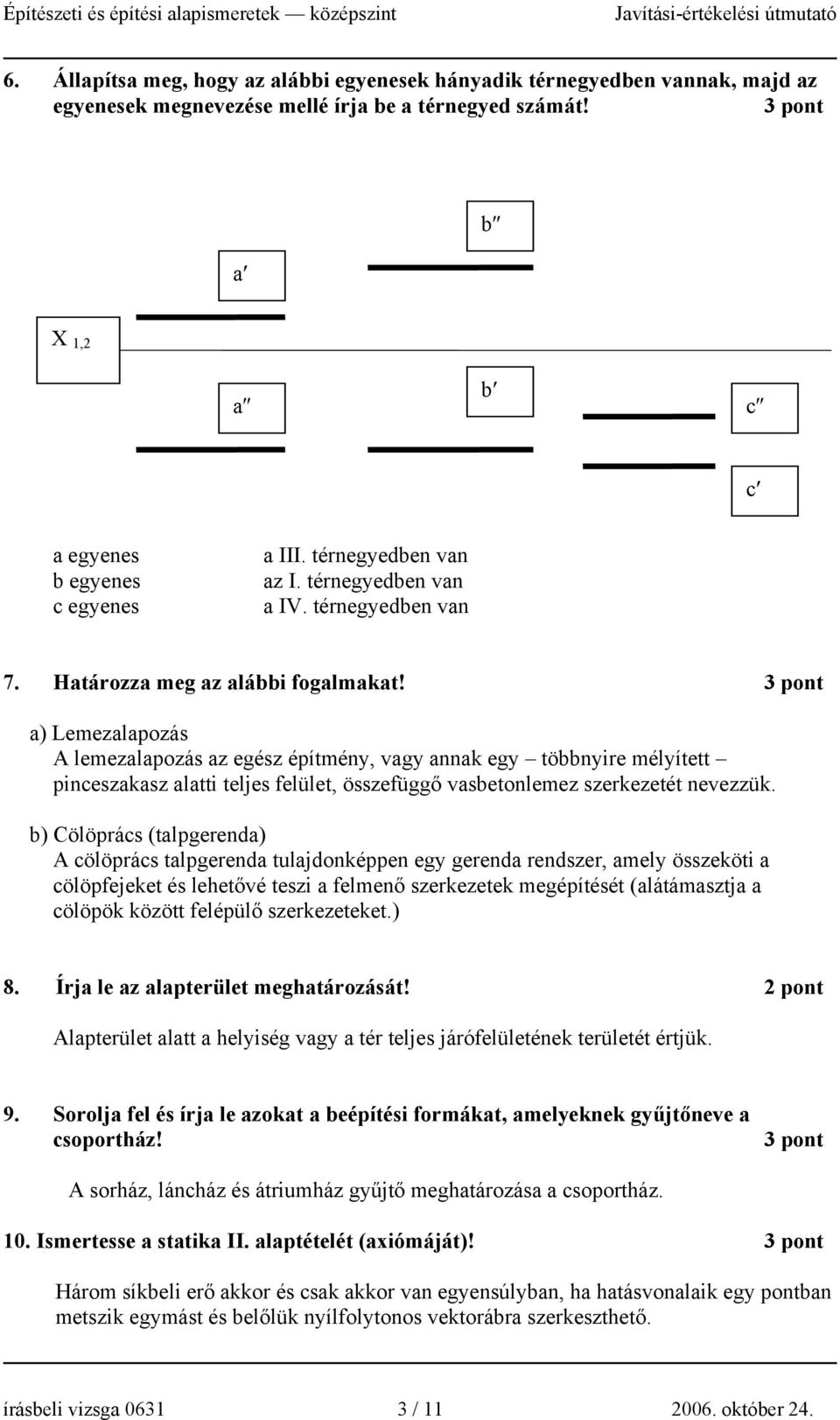

3 6. Állapítsa meg, hogy az alábbi egyenesek hányadik térnegyedben vannak, majd az egyenesek megnevezése mellé írja be a térnegyed számát! a b X 1,2 a b c c a egyenes b egyenes c egyenes a III. térnegyedben van az I. térnegyedben van a IV. térnegyedben van 7. Határozza meg az alábbi fogalmakat! a) Lemezalapozás A lemezalapozás az egész építmény, vagy annak egy többnyire mélyített pinceszakasz alatti teljes felület, összefüggő vasbetonlemez szerkezetét nevezzük. b) Cölöprács (talpgerenda) A cölöprács talpgerenda tulajdonképpen egy gerenda rendszer, amely összeköti a cölöpfejeket és lehetővé teszi a felmenő szerkezetek megépítését (alátámasztja a cölöpök között felépülő szerkezeteket.) 8. Írja le az alapterület meghatározását! 2 pont Alapterület alatt a helyiség vagy a tér teljes járófelületének területét értjük. 9. Sorolja fel és írja le azokat a beépítési formákat, amelyeknek gyűjtőneve a csoportház! A sorház, láncház és átriumház gyűjtő meghatározása a csoportház. 10. Ismertesse a statika II. alaptételét (axiómáját)! Három síkbeli erő akkor és csak akkor van egyensúlyban, ha hatásvonalaik egy pontban metszik egymást és belőlük nyílfolytonos vektorábra szerkeszthető. írásbeli vizsga / október 24.

4 11. Írja le, mi jellemző az erőpárra, és írja le a képletét is! 2 pont Két azonos nagyságú, ellentétes irányú, párhuzamos hatásvonalú erő alkotja. Nyomatéka a sík minden pontjára azonos. M = F * d 12. Egészítse ki az alábbi mondatot úgy, hogy a megfogalmazott állítás igaz legyen! Egy merev test akkor és csak akkor van egyensúlyban, ha a rá ható összes erő vízszintes és függőleges vetületösszege, valamint a sík bármely pontjára a nyomatékösszege zérus. 13. Írja be a kipontozott helyre a térlátással kapcsolatos kiegészítéseket, úgy hogy helyes állításokat kapjunk! A térlátás alapfeltétele, hogy két szemmel kell látni. A szemlencse a mozgást biztosító izmok működésével változtatja domborúságát, fénytörő képességét. 14. Írja be a kipontozott helyekre a kör perspektív képének rajzolási szempontjainak szükséges kiegészítéseit úgy, hogy az állítások igazak legyenek! A perspektivikus kör (ellipszis) geometriai középpontja közelebb esik a szemlélőhöz, mint a kör és a befoglaló négyzet tényleges középpontja, melyet a lapátlók meghúzásával nyerünk. 15. Egészítse ki az állítást (írja be a kipontozott helyre a megfelelő szót/szópárt) úgy, hogy igaz legyen! 2 pont A festészetben a színek változása a színtávlatnak megfelelően: a helyi erős színektől a párás, kékes színek felé tolódnak el egyre távolodva. írásbeli vizsga / október 24.

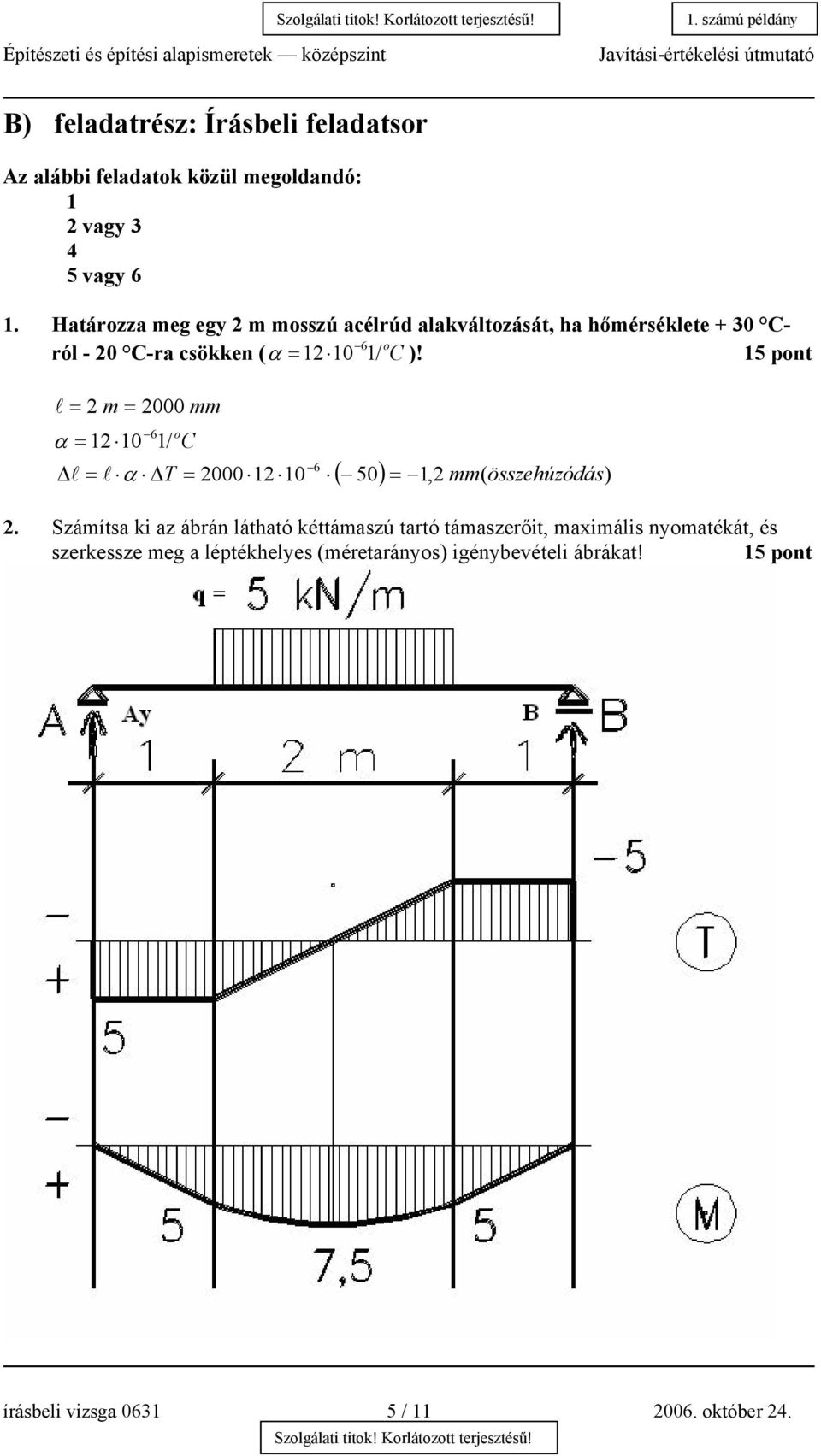

5 B) feladatrész: Írásbeli feladatsor Az alábbi feladatok közül megoldandó: 1 2 vagy vagy 6 1. Határozza meg egy 2 m mosszú acélrúd alakváltozását, ha hőmérséklete + 30 Cról - 20 C-ra csökken ( α = / o C )! 15 6 pont l = 2 m = 2000 mm 6 o α = / C l = l α T = ( 50) = 1,2 mm( összehúzódás) 2. Számítsa ki az ábrán látható kéttámaszú tartó támaszerőit, maximális nyomatékát, és szerkessze meg a léptékhelyes (méretarányos) igénybevételi ábrákat! 15 pont írásbeli vizsga / október 24.

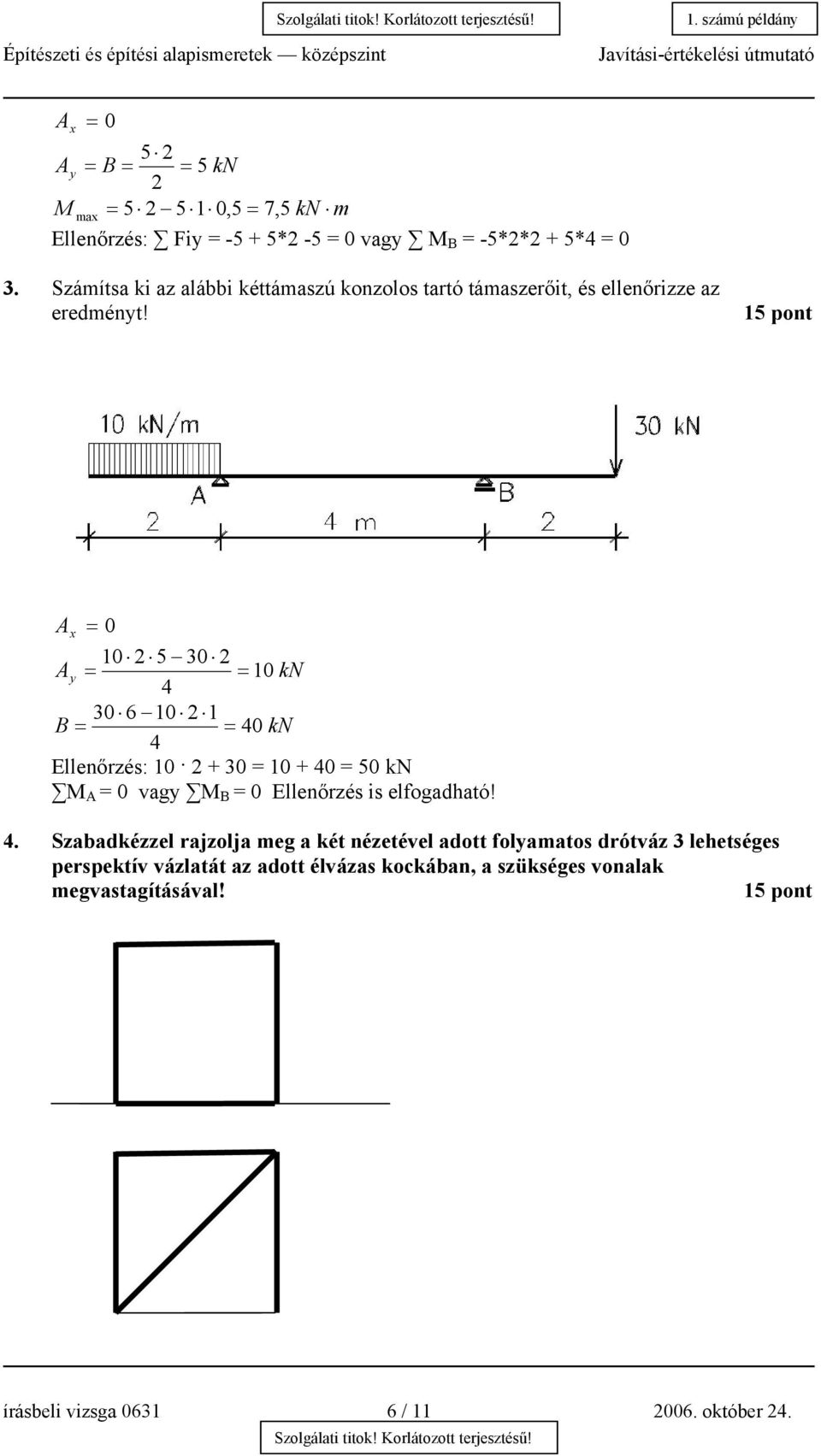

6 A x = A y = B = = 5 kn 2 M max = ,5 = 7, 5 kn m Ellenőrzés: Fiy = *2-5 = 0 vagy M B = -5*2*2 + 5*4 = 0 3. Számítsa ki az alábbi kéttámaszú konzolos tartó támaszerőit, és ellenőrizze az eredményt! 15 pont A x = A y = = 10 kn B = = 40 kn 4 Ellenőrzés: = = 50 kn M A = 0 vagy M B = 0 Ellenőrzés is elfogadható! 4. Szabadkézzel rajzolja meg a két nézetével adott folyamatos drótváz 3 lehetséges perspektív vázlatát az adott élvázas kockában, a szükséges vonalak megvastagításával! 15 pont írásbeli vizsga / október 24.

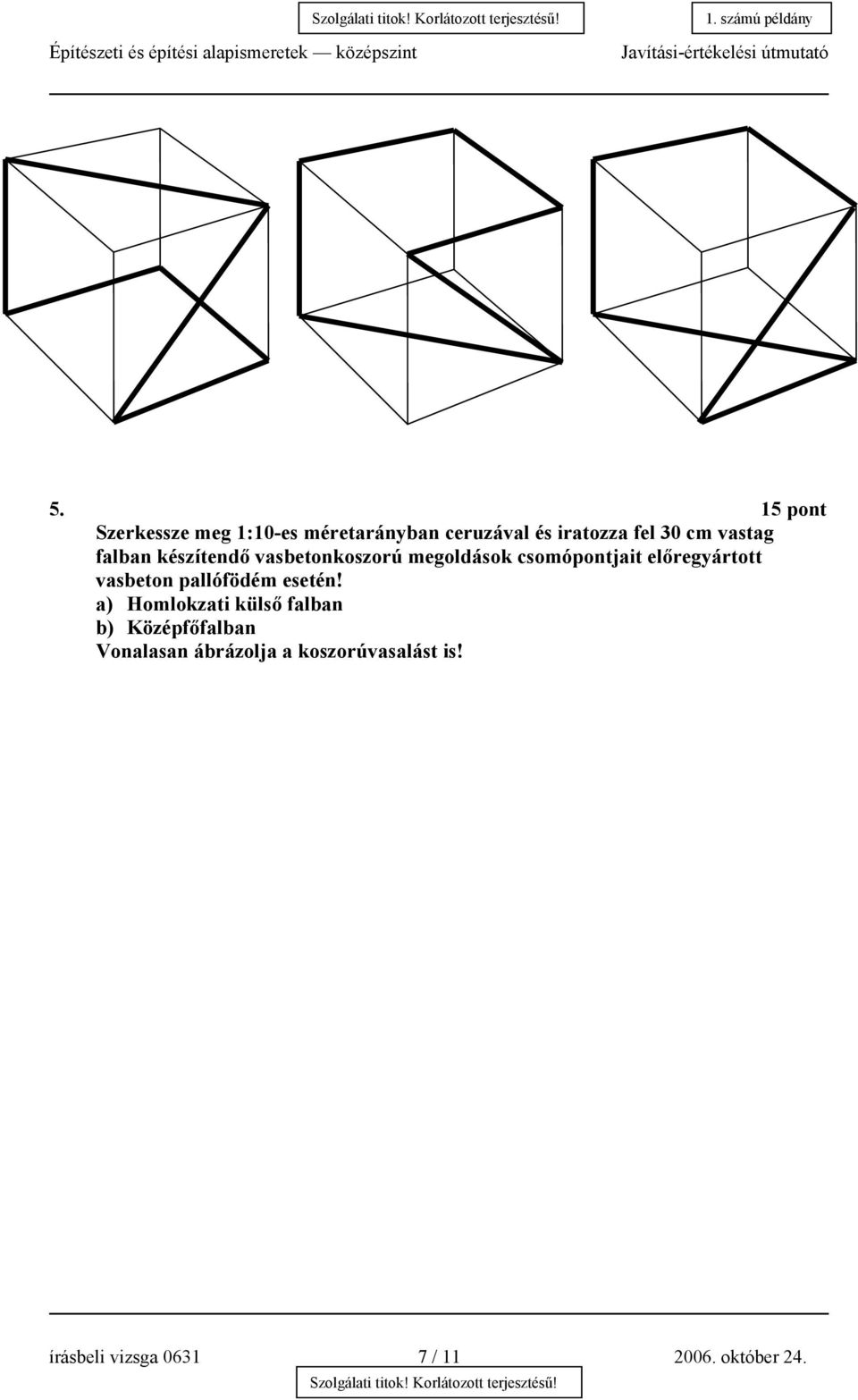

7 5. 15 pont Szerkessze meg 1:10-es méretarányban ceruzával és iratozza fel 30 cm vastag falban készítendő vasbetonkoszorú megoldások csomópontjait előregyártott vasbeton pallófödém esetén! a) Homlokzati külső falban b) Középfőfalban Vonalasan ábrázolja a koszorúvasalást is! írásbeli vizsga / október 24.

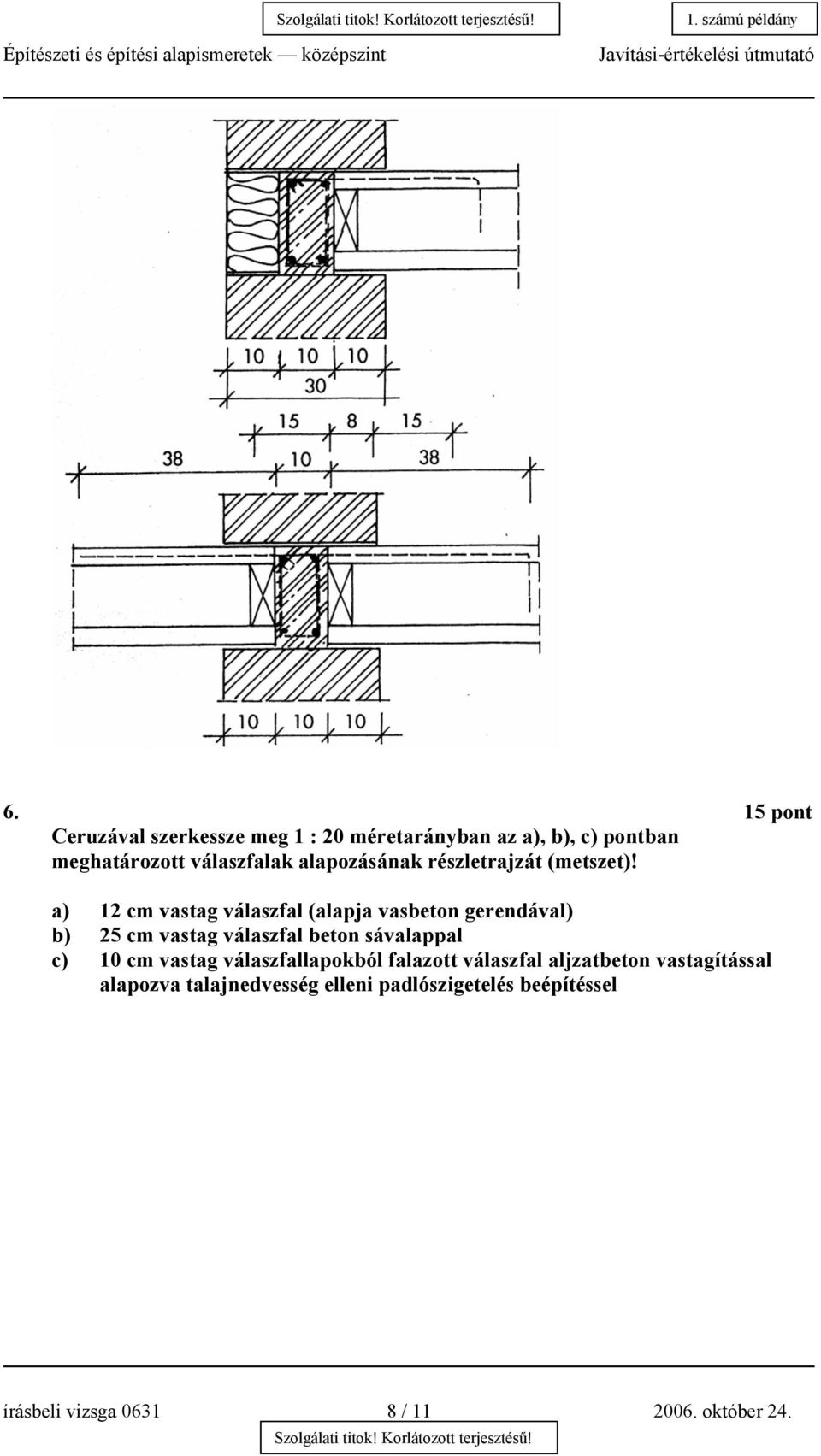

8 6. 15 pont Ceruzával szerkessze meg 1 : 20 méretarányban az a), b), c) pontban meghatározott válaszfalak alapozásának részletrajzát (metszet)! a) 12 cm vastag válaszfal (alapja vasbeton gerendával) b) 25 cm vastag válaszfal beton sávalappal c) 10 cm vastag válaszfallapokból falazott válaszfal aljzatbeton vastagítással alapozva talajnedvesség elleni padlószigetelés beépítéssel írásbeli vizsga / október 24.

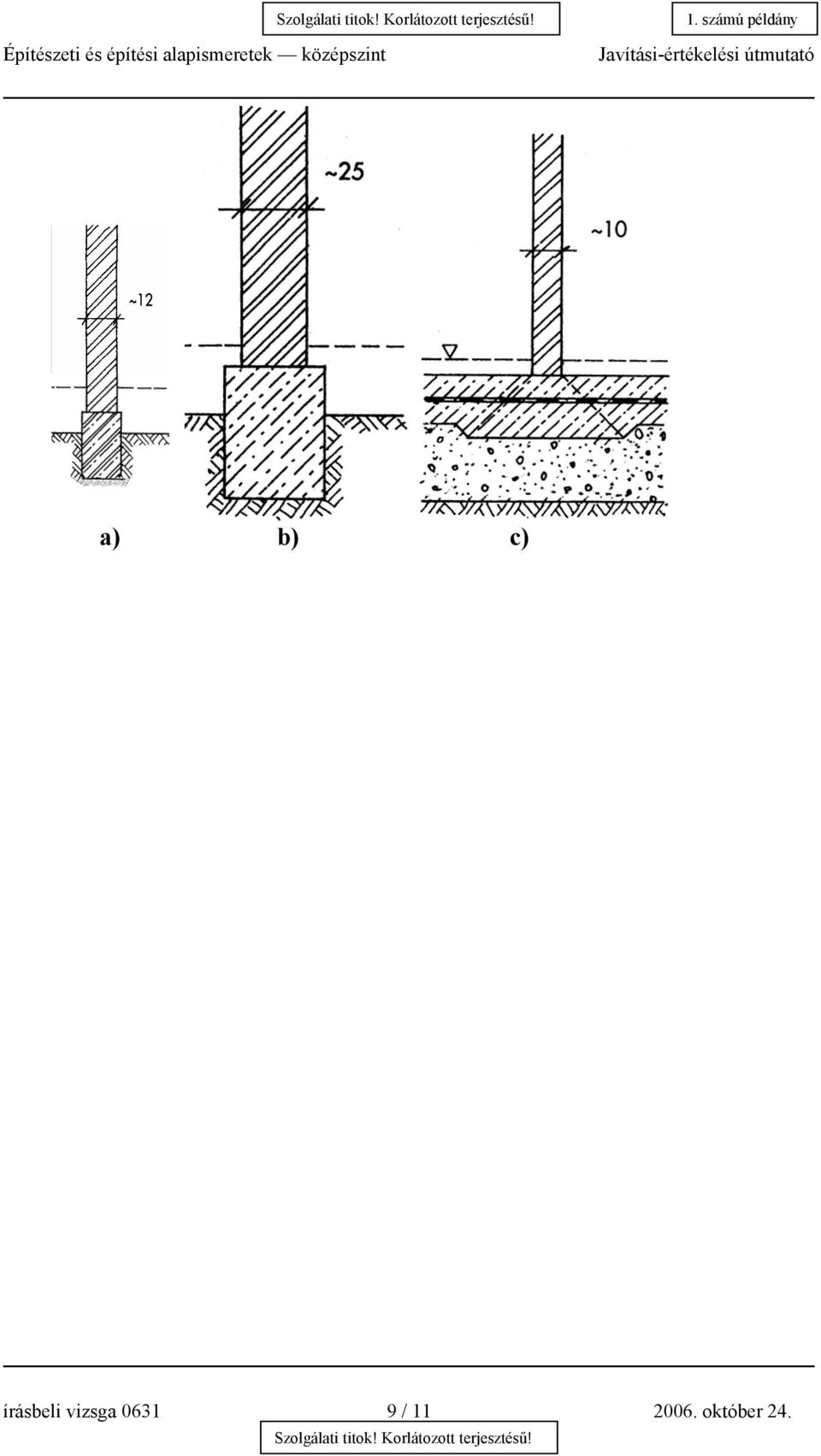

9 a) b) c) írásbeli vizsga / október 24.

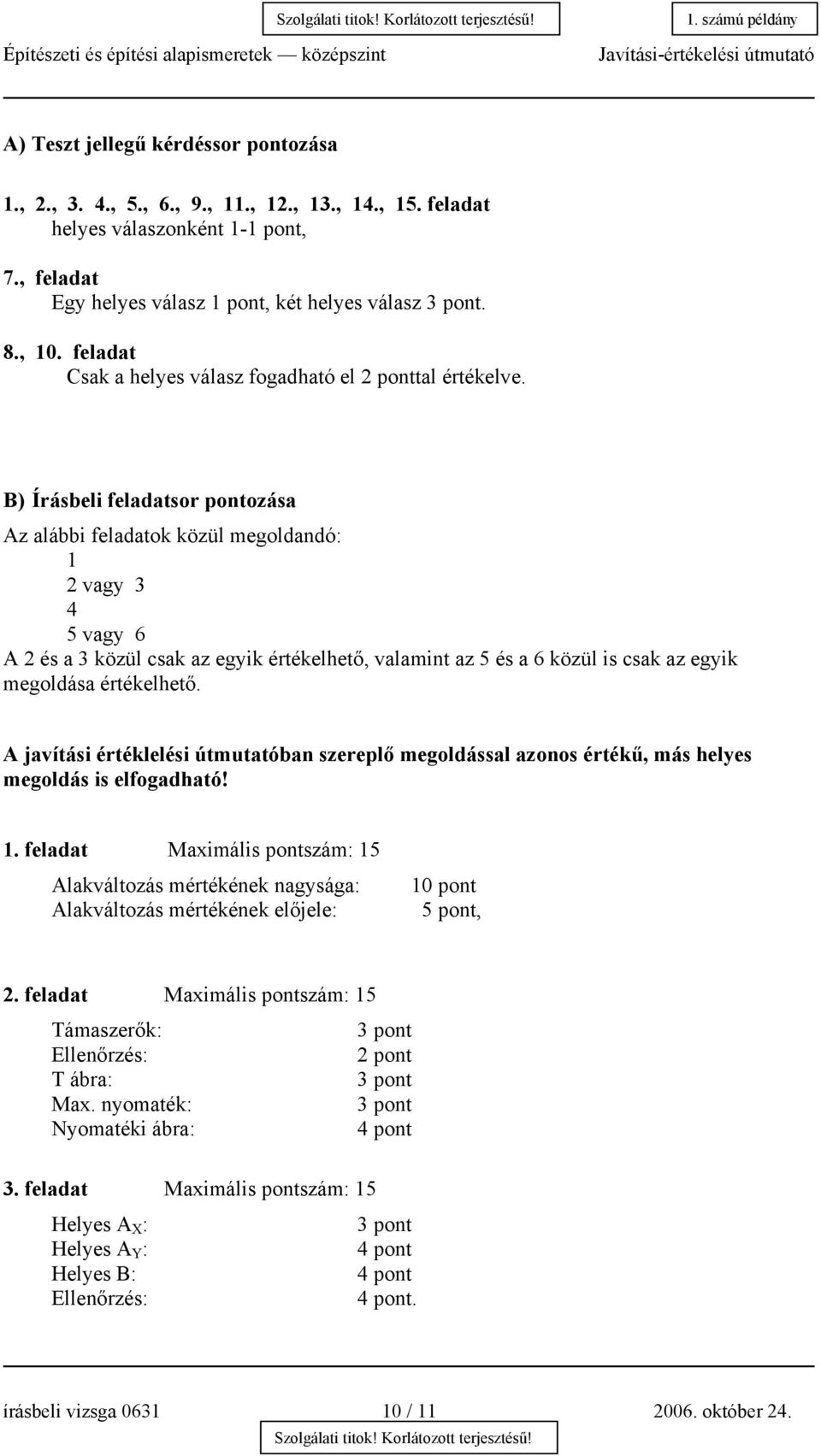

10 A) Teszt jellegű kérdéssor pontozása 1., 2., 3. 4., 5., 6., 9., 11., 12., 13., 14., 15. feladat helyes válaszonként 1-1 pont, 7., feladat Egy helyes válasz 1 pont, két helyes válasz. 8., 10. feladat Csak a helyes válasz fogadható el 2 ponttal értékelve. B) Írásbeli feladatsor pontozása Az alábbi feladatok közül megoldandó: 1 2 vagy vagy 6 A 2 és a 3 közül csak az egyik értékelhető, valamint az 5 és a 6 közül is csak az egyik megoldása értékelhető. A javítási értéklelési útmutatóban szereplő megoldással azonos értékű, más helyes megoldás is elfogadható! 1. feladat Maximális pontszám: 15 Alakváltozás mértékének nagysága: Alakváltozás mértékének előjele: 10 pont 5 pont, 2. feladat Maximális pontszám: 15 Támaszerők: Ellenőrzés: 2 pont T ábra: Max. nyomaték: Nyomatéki ábra: 4 pont 3. feladat Maximális pontszám: 15 Helyes A X : Helyes A Y : 4 pont Helyes B: 4 pont Ellenőrzés: 4 pont. írásbeli vizsga / október 24.

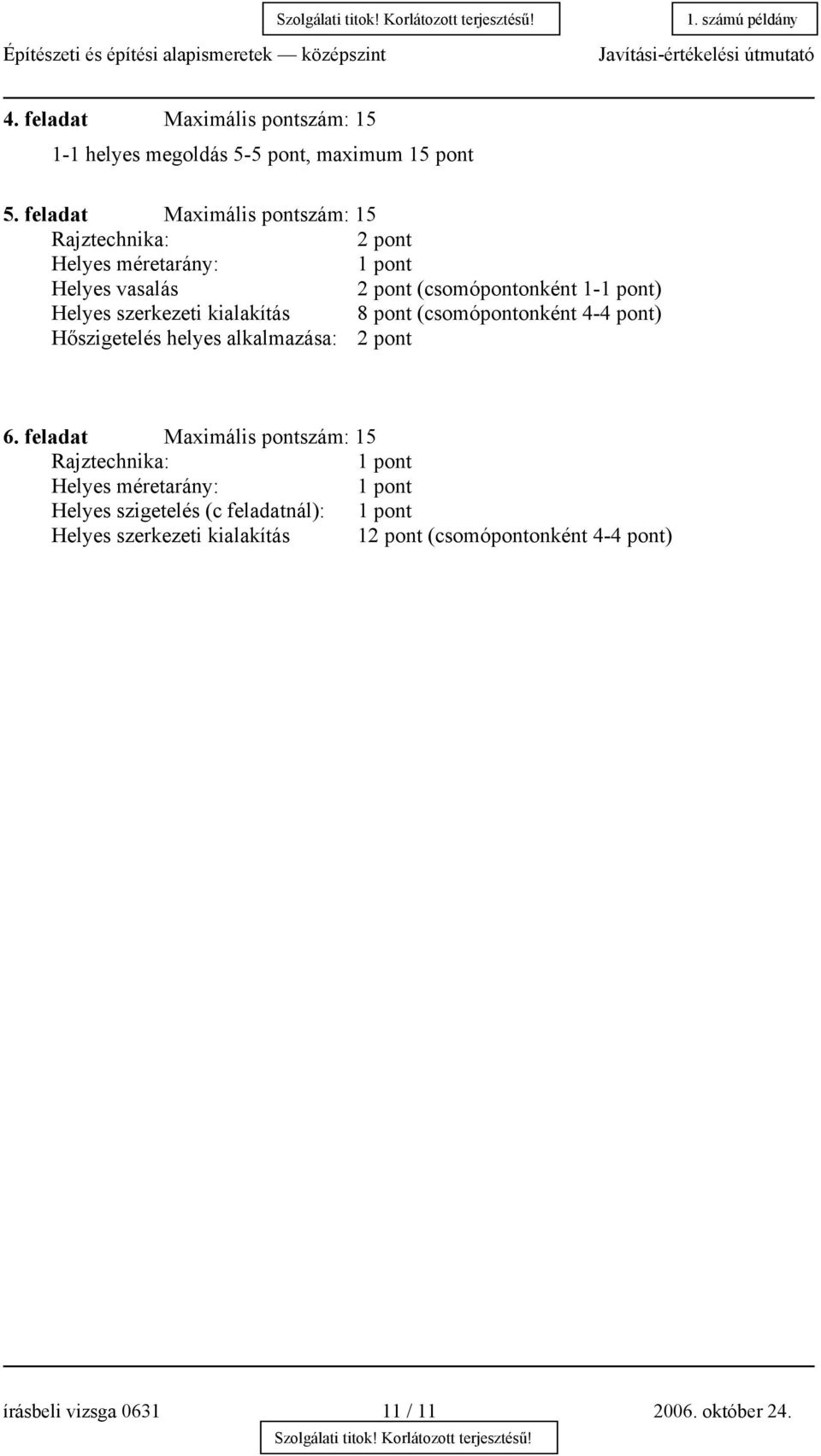

11 4. feladat Maximális pontszám: helyes megoldás 5-5 pont, maximum 15 pont 5. feladat Maximális pontszám: 15 Rajztechnika: 2 pont Helyes méretarány: 1 pont Helyes vasalás 2 pont (csomópontonként 1-1 pont) Helyes szerkezeti kialakítás 8 pont (csomópontonként 4-4 pont) Hőszigetelés helyes alkalmazása: 2 pont 6. feladat Maximális pontszám: 15 Rajztechnika: 1 pont Helyes méretarány: 1 pont Helyes szigetelés (c feladatnál): 1 pont Helyes szerkezeti kialakítás 12 pont (csomópontonként 4-4 pont) írásbeli vizsga / október 24.
