1 Vasbeton gerendák törési viselkedése acélszálak és hagyományos vasalás egyidejű alkalmazása esetén Kovács Imre Dr. Erdélyi László Dr. Balázs L. György BME Vasbetonszerkezetek Tanszéke

2 Az előadás felépítése Szerkezeti alkalmazások Kísérleti program Eredmények Megállapítások

3 Szálerősítésű beton alkalmazása szerkezeti elemekben (Naaman 1995) Szálerősítésű betonszerkezetek eszített tartó tartóvég környezete Szálerősítésű vasbeton és feszitettbeton szerkezetek Beton/Vasbeton Szálerősítésű beton/vasbeton

tartó tartóvég környezete Szálerősítésű vasbeton és

4 Szálerősítésű beton alkalmazása szerkezetekben (Naaman 1995) öldrengésérzékeny szerkezetek Helyszínen készült csomópontok Előregyártott oszlop Kritukus csomópontok Előregyártott gerenda Helyszínen készült csomópont

Helyszínen készült csomópontok Előregyártott oszlop

5 Nyírási teherbírás elemei szálerősítésű vasbeton gerendában nyomott betonöv hatása szálhatás szemcsehatás csaphatás

6 Kísérleti program és paraméterei Száltartalom: 0 V% 0,5 V% 1,0 V% Szálalak: kampózott végű hullámos szál DRAMIX ZC 30/.5 D&D ~ 30/.5 Nyírási vasalás: 0 0 6/240 4/240 6/120 4/120

7 Vasalási terv Kengyelezés nélkül 2 6 mm 2 16 mm 6/240 mm: kampózott szál 4/240 mm: hullámos szál 2 6 mm 2 16 mm 6/120 mm: kampózott szál 4/120 mm: hullámos szál 2 6 mm 2 16 mm 2,0 m 100 mm 150 mm

8 Teherbírásvizsgálat - D&D ~30/.5 hullámos szál, kengyelezés nélkül f cm = 37,2 N/mm 2 f cm = 44,9 N/mm 2 f cm = 47,2 N/mm 2 0 V% 0,5 V% 1,0 V% Nyírási Nyírási Hajlítási + Nyírási u = 21,6 kn 100% u = 33,6 kn 156% u = 44,7 kn 207%

9 Teherbírásvizsgálat - D&D ~30/.5 hullámos szál, kengyelezés: 4/240 f cm = 37,2 N/mm 2 f cm = 44,9 N/mm 2 f cm = 47,2 N/mm 2 0 V% 0,5 V% 1,0 V% Nyírási Nyírási Hajlítási u = 27,5 kn 100% u = 44,3 kn 161% u = 45,7 kn 166%

10 Teherbírásvizsgálat - D&D ~30/.5 hullámos szál, kengyelezés: 4/120 f cm = 37,2 N/mm 2 f cm = 44,9 N/mm 2 f cm = 47,2 N/mm 2 0 V% 0,5 V% 1,0 V% Nyírási Nyírási + Hajlítási Hajlítási u = 35,2kN 100% u = 46,6 kn 132% u = 45,0 kn 128%

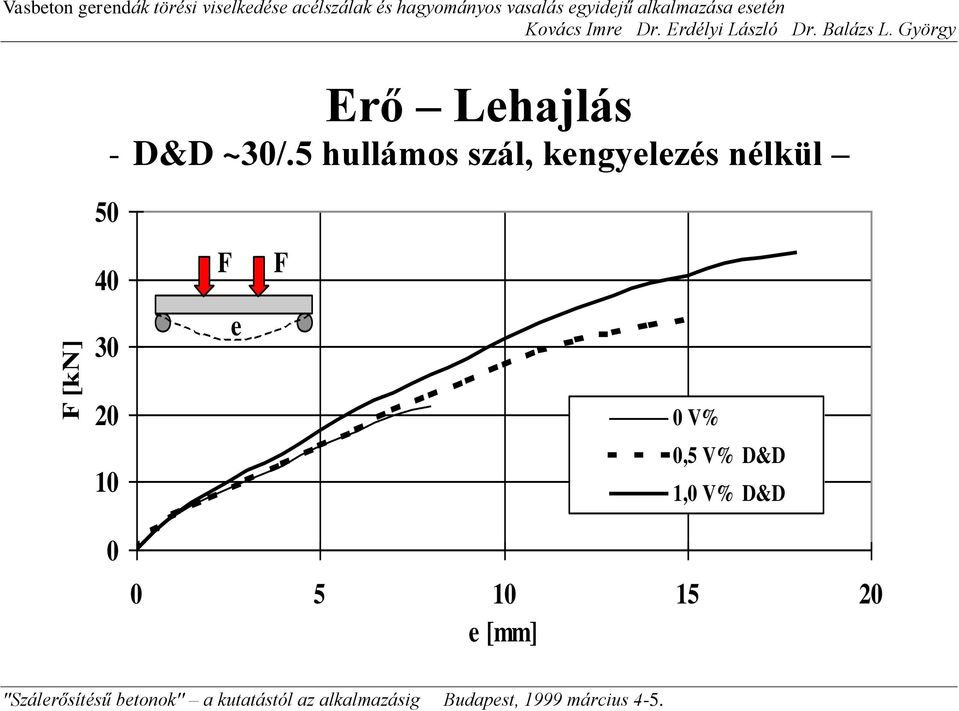

11 [kn] Vasbeton gerendák törési viselkedése acélszálak és hagyományos vasalás egyidejű alkalmazása esetén Erő Lehajlás - D&D ~30/.5 hullámos szál, kengyelezés nélkül e V% 0,5 V% D&D 1,0 V% D&D e [mm]

12 Repedéskép és repedéstágasság - D&D ~30/.5 hullámos szál, kengyelezés: 4/120 u = 35,2kN u = 46,6 kn u = 45,0 kn 0,12 0,10 0,08 0,06 0,04 0,02 0,00 s m = 82 mm w m w m = 0,066 mm s m = 78 mm w m w m = 0,041 mm s m = 60 mm w m w m = 0,034 mm

13 Relatív szilárdságok [%] Vasbeton gerendák törési viselkedése acélszálak és hagyományos vasalás egyidejű alkalmazása esetén Anyagjellemzők fctm D&D fctm DRAMIX fcm D&D és DRAMIX V% 0,5 V% 1,0 V% Száltartalom [%]

alkalmazása esetén 300 250 200 Anyagjellemzők fctm D&D

14 Nyírószilárdság: u/bd fc Vasbeton gerendák törési viselkedése acélszálak és hagyományos vasalás egyidejű alkalmazása esetén Összehasonlító elemzés - kölföldi tapasztalatok hazai eredmények d hazai eredményeink szálnélküli beton 0,5 V% kampós szál 1,0 V% kampós szál 1,5 V% kampós szál a/d a

kölföldi tapasztalatok hazai eredmények 25 20 15 10 5 0 d hazai eredményeink

15 Megállapítások Nyírási vasalás nélküli tartók teherbírása jelentősen megnövekedett acélszálak alkalmazása esetén Nyírási vasalás esetén: várt nyomatéki tönkremenetel esetén nem nőtt jelentősen a nyomatéki teherbírás várt nyírási tönkremenetel esetén a törőerő nőtt, némely esetben nyírási tönkremenetel helyett hajlítási tönkremenetel következett be

esetén nem nőtt jelentősen a nyomatéki teherbírás várt nyírási tönkremenetel esetén a

16 Megállapítások A törőteher 20 30%-ig alig volt mérhető repedéstágasság Növekvő repedésszám mellett csökkenő repedéstágasságok acélszálerősítés esetén Anyagjellemzők: kocka (11 14%) és hengerszilárdság (21 27%) kismértékben növekedett henger hasító-húzó szilárdság jelentősen nőtt (76 158%)

esetén Anyagjellemzők: kocka (11 14%) és hengerszilárdság (21 27%)
