1 0521 É RETTSÉGI VIZSGA október 24. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI MINISZTÉRIUM

2 A) feladatrész: Teszt jellegű kérdéssor 1. Válassza ki a levegőn szilárduló kötőanyagokat! a) gipsz b) a mész c) cement d) agyag - A levegőn szilárduló kötőanyagok: a) b) d) 2. Húzza alá a helyes mondato(ka)t! a) A cement kezdőszilárdsága az EN szabvány szerint meghatározott félnapos nyomószilárdság. b) A cement kezdőszilárdsága az EN szabvány szerint meghatározott másnapos nyomószilárdság. c) A cement kezdőszilárdsága az EN szabvány szerint meghatározott 2 vagy 7 napos nyomószilárdság. 3. Az EN nek megfelelően nevezze meg az általános felhasználású cementek öt fő cementfajtájának csoportjait! 2 pont CEM I Portlandcement CEM II Összetett portlandcement CEM III Kohósalakcement CEM IV Puccoláncement CEM V Kompozitcement 4. Írja be a pontok helyére a meghatározások helyes kiegészítését! A második nyomvonal a síknak a második képsíkkal alkotott metszésvonala. A sík második fővonalai a második képsíkkal és egyúttal a sík második nyomvonalával párhuzamos egyenesek. A sík első esésvonalai merőlegesek a sík első nyomvonalára. írásbeli vizsga / 11

3 5. Írja be a pontok helyére a meghatározások helyes kiegészítését! 2 pont A hengerfelületet a tengelyével párhuzamos sík két alkotóban metszi. A forgáshengert a tengelyére merőleges sík körben metszi. 6. Állapítsa meg, hogy az alábbi egyenesek hányadik térnegyedben vannak! a b X 1,2 a b c c a egyenes b egyenes c egyenes a III. térnegyedben van az I. térnegyedben van a IV. térnegyedben van 7. Írja le a szekrényalap meghatározását! Az épület teherhordó falai alatt elhelyezkedő, előregyártott keretszerű vasbetonszerkezetből, süllyesztéssel készített alapozás. A zárt szekrényalap egy speciális fajtája a keszonalap, aminek készítése során túlnyomással biztosítják, hogy a talajvíz ne hatolhasson be. 8. Írja le az alapterület meghatározását! 2 pont Alapterület alatt a helyiség vagy a tér teljes járófelületének területét értjük. 9. Írja le, hogy a csoportház milyen beépítési formák gyűjtő meghatározása! A sorház, láncház és átriumház gyűjtő meghatározása a csoportház. írásbeli vizsga / 11

4 10. Ismertesse a statika II. főtételét (axiómáját)! Három síkbeli erő akkor és csak akkor van egyensúlyban, ha hatásvonalaik egy pontban metszik egymást, és belőlük nyílfolytonos vektorábra szerkeszthető. 11. Jellemezze az erőpárt! 2 pont Két azonos nagyságú, ellentétes irányú, párhuzamos hatásvonalú erő alkotja. Nyomatéka a sík minden pontjára azonos. M = F * d 12. Egészítse ki az alábbi mondatot! Egy merev test akkor és csak akkor van egyensúlyban, ha a rá ható összes erő vízszintes és függőleges vetületösszege, valamint a sík bármely pontjára a nyomatékösszege zérus. 13. Írja be a kipontozott helyre a térlátással kapcsolatos kiegészítéseket, hogy helyes állításokat kapjunk! A térlátás alapfeltétele, hogy két szemmel kell látni. A szemlencse a mozgást biztosító izmok működésével változtatja domborúságát, fénytörő képességét. 14. Írja be a kipontozott helyekre a kör perspektív képének rajzolási szempontjainak kiegészítéseit, hogy a kiegészítésekkel helyes állításokat kapjon! A perspektivikus kör (ellipszis) geometriai középpontja közelebb esik a szemlélőhöz, mint a kör és a befoglaló négyzet tényleges középpontja, melyet a lapátlók meghúzásával nyerünk! 15. Írja a kipontozott helyre, hogy hogyan változnak a színek a színtávlatnak megfelelően a festészetben! 2 pont A festészetben a színek változása a színtávlatnak megfelelően: a helyi erős színektől a párás, kékes színek felé tolódnak el egyre távolodva. írásbeli vizsga / 11

5 B) feladatrész: Feladatok Az alábbi feladatok közül megoldandó: 1 2 vagy vagy 6 1. Határozza meg a habarcs tapadószilárdságát, ha a 3 db próbatesten a következő szakítóerőket mértük! 15 pont F 1 =1,45 kn F 2 =1,43 kn F 3 =1,44 kn F Fi = 3 1,45 + 1,43 + 1,44 = 3 = 1,44 kn = 1440 N A = 120 = mm F 1440 N R sz = = = 0,1 2 A mm 2 írásbeli vizsga / 11

6 2. Számítsa ki az ábrán látható kéttámaszú tartó támaszerőit, maximális nyomatékát és szerkessze meg a léptékhelyes igénybevételi ábrákat! 15 pont A x = A y = B = = 5 kn 2 M MAX = ,5 = 7, 5 kn m Ellenőrzés: M A = = 0 Más ellenőrzési mód is elfogadható! írásbeli vizsga / 11

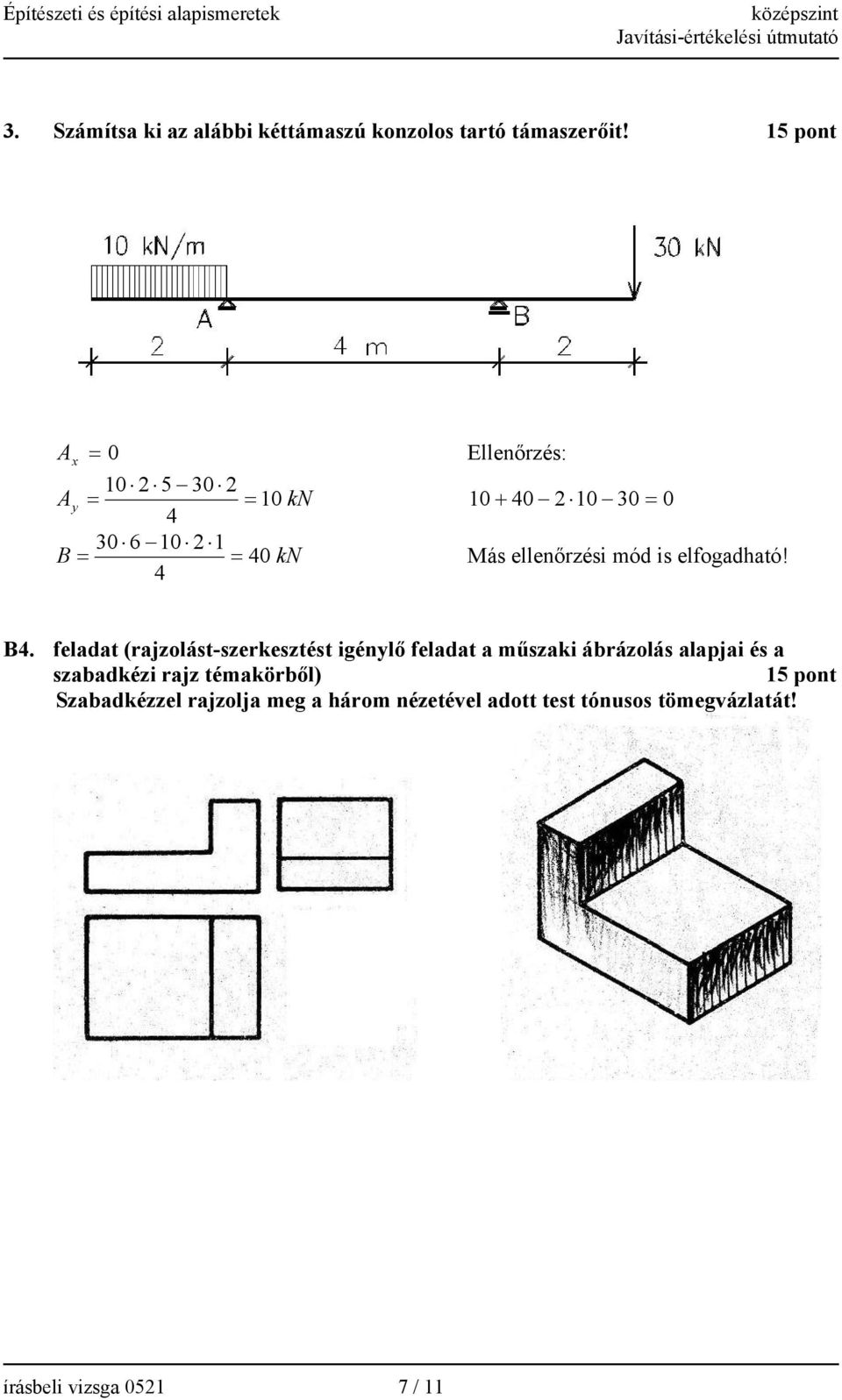

7 3. Számítsa ki az alábbi kéttámaszú konzolos tartó támaszerőit! 15 pont A = 0 Ellenőrzés: x A y = = 10 kn = B = = 40 kn 4 Más ellenőrzési mód is elfogadható! B4. feladat (rajzolást-szerkesztést igénylő feladat a műszaki ábrázolás alapjai és a szabadkézi rajz témakörből) 15 pont Szabadkézzel rajzolja meg a három nézetével adott test tónusos tömegvázlatát! írásbeli vizsga / 11

8 5. Szerkessze meg 1:10-es méretarányban ceruzával és feliratozza az alábbi, 30 cm vastag falban készítendő koszorú megoldások csomópontjait, előregyártott vasbeton pallófödém esetén a 15 pont a) homlokzati külső falban b) középfőfalban Ábrázolja a koszorúvasalást is! a) b) írásbeli vizsga / 11

9 6. Ceruzával rajzolja meg és húzza ki a következő válaszfalak alapozását 1:20-as méretarányban! 15 pont a) 12 cm vastag válaszfal (alapja vasbeton gerendával) b) 25 cm vastag válaszfal beton sávalappal c) 10 cm vastag válaszfallapokból falazott válaszfal aljzatbeton vastagítással (Ennél jelölje a padlószigetelést is!) a) b) c) írásbeli vizsga / 11

10 A) feladatrész: Teszt jellegű kérdéssor pontozása 1., 4., 5. 6., 12., 13., 14., 15. feladat Helyes válaszonként 1-1 pont, 8., 11. feladat Kérdésenként csak a helyes válasz fogadható el 2 ponttal értékelve 2., 3., 7., 9. feladat Kérdésenként csak a helyes válasz fogadható el tal értékelve B) Feladatrész: Feladatok pontozása Az alábbi feladatok közül megoldandó: 1 2 vagy vagy 6 A 2 és a 3 közül csak az egyik értékelhető, valamint a 5 és a 6 közül is csak az egyik megoldása értékelhető! 1. feladat Maximális pontszám: 15 Szakítóerő átlaga: 5 pont Felület: 5 pont Tapadószilárdság helyes eredménye 5 pont 2. feladat Maximális pontszám: 15 Támaszerők: Ellenőrzés: 2 pont T ábra: Max. nyomaték: Nyomatéki ábra: 4 pont 3. feladat: Maximális pontszám: 15 Helyes A X : Helyes A Y : 4 pont Helyes B: 4 pont Ellenőrzés: 4 pont 4. feladat Maximális pontszám: 15 Jól felvett tömegvázlat 9 pont Tónusozás Rajztechnika írásbeli vizsga / 11

11 5. feladat Maximális pontszám: 15 Rajztechnika: 2 pont Helyes méretarány: 1 pont Helyes vasalás 4 pont (csomópontonként 2-2 pont) Helyes szerkezeti kialakítás 6 pont (csomópontonként 2-2 pont) Hőszigetelés helyes alkalmazása: 2 pont 6. feladat Maximális pontszám: 15 Rajztechnika: 1 pont Helyes méretarány: 1 pont Helyes szigetelés (c feladatnál): 1 pont Helyes szerkezeti kialakítás 12 pont (csomópontonként 4-4 pont) írásbeli vizsga / 11
