1 ÉRETTSÉGI VIZSGA május 20. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA I. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók: léptékvonalzó, derékszögű vonalzópár, fejesvonalzó. Az iskola által biztosított nem saját FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) használható! A 120 perces szakrajz témaköri feladatsor megoldása, illetve beadása után kezdhető meg a 60 perces anyagismereti és technológiai témaköri írásbeli feladat megoldása! A két feladatlap együttes eredménye jelenti az írásbeli vizsgarész teljesítését! írásbeli vizsga I. összetevő 2/ május 20.

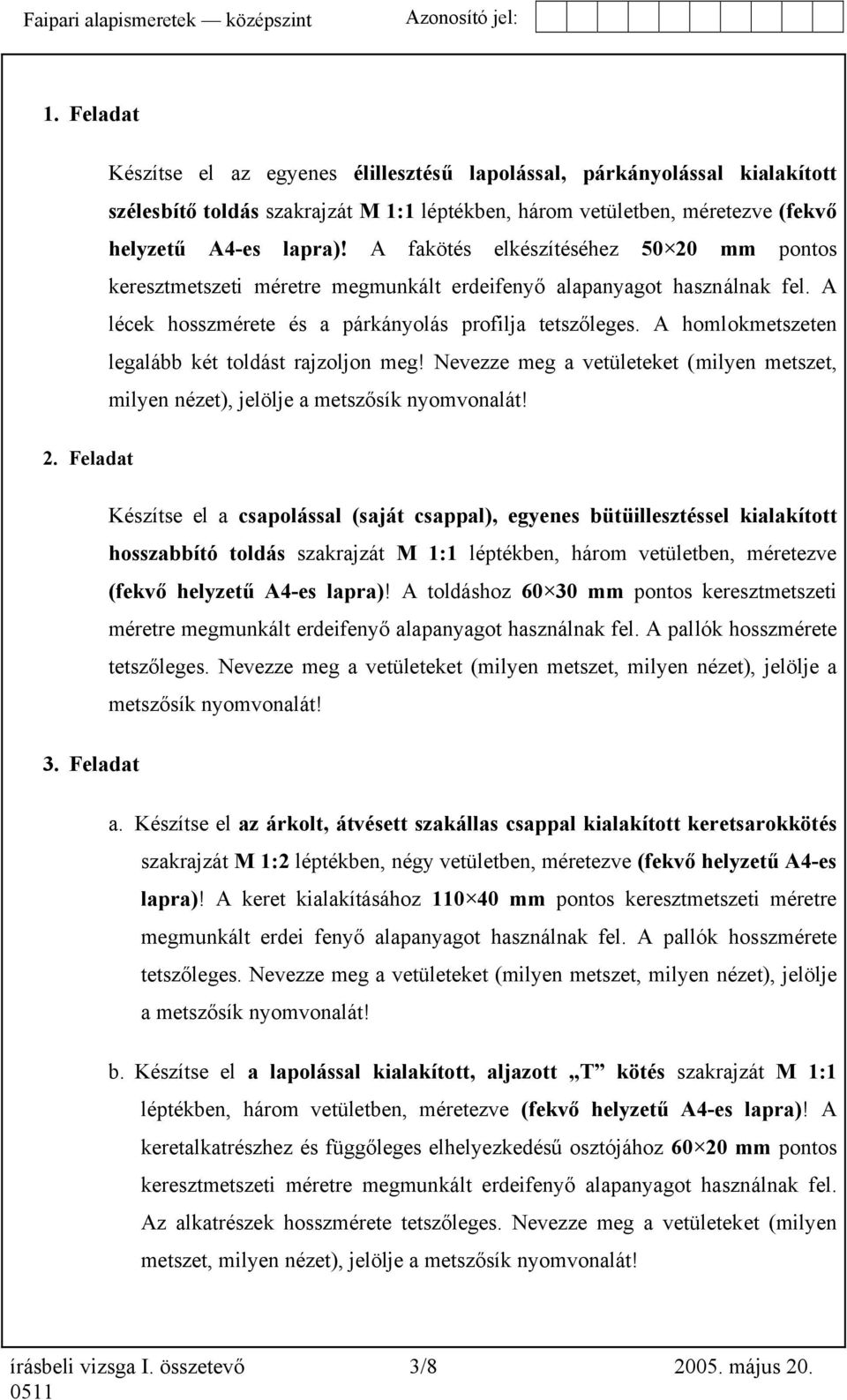

3 1. Feladat Készítse el az egyenes élillesztésű lapolással, párkányolással kialakított szélesbítő toldás szakrajzát M 1:1 léptékben, három vetületben, méretezve (fekvő helyzetű A4-es lapra)! A fakötés elkészítéséhez mm pontos keresztmetszeti méretre megmunkált erdeifenyő alapanyagot használnak fel. A lécek hosszmérete és a párkányolás profilja tetszőleges. A homlokmetszeten legalább két toldást rajzoljon meg! Nevezze meg a vetületeket (milyen metszet, milyen nézet), jelölje a metszősík nyomvonalát! 2. Feladat Készítse el a csapolással (saját csappal), egyenes bütüillesztéssel kialakított hosszabbító toldás szakrajzát M 1:1 léptékben, három vetületben, méretezve (fekvő helyzetű A4-es lapra)! A toldáshoz mm pontos keresztmetszeti méretre megmunkált erdeifenyő alapanyagot használnak fel. A pallók hosszmérete tetszőleges. Nevezze meg a vetületeket (milyen metszet, milyen nézet), jelölje a metszősík nyomvonalát! 3. Feladat a. Készítse el az árkolt, átvésett szakállas csappal kialakított keretsarokkötés szakrajzát M 1:2 léptékben, négy vetületben, méretezve (fekvő helyzetű A4-es lapra)! A keret kialakításához mm pontos keresztmetszeti méretre megmunkált erdei fenyő alapanyagot használnak fel. A pallók hosszmérete tetszőleges. Nevezze meg a vetületeket (milyen metszet, milyen nézet), jelölje a metszősík nyomvonalát! b. Készítse el a lapolással kialakított, aljazott T kötés szakrajzát M 1:1 léptékben, három vetületben, méretezve (fekvő helyzetű A4-es lapra)! A keretalkatrészhez és függőleges elhelyezkedésű osztójához mm pontos keresztmetszeti méretre megmunkált erdeifenyő alapanyagot használnak fel. Az alkatrészek hosszmérete tetszőleges. Nevezze meg a vetületeket (milyen metszet, milyen nézet), jelölje a metszősík nyomvonalát! írásbeli vizsga I. összetevő 3/ május 20.

4 4. Feladat Készítse el a nyílt fecskefarkú fogazással kialakított káva sarokkötés szakrajzát M 1:1 léptékben, négy vetületben (elölnézet, oldalnézet, függőleges és vízszintes metszet), méretezve (fekvő helyzetű A4-es lapra)! A kávasarokhoz mm pontos keresztmetszeti méretre megmunkált gőzölt bükk fűrészáru alapanyagot használnak fel. Az alkatrészek hosszmérete tetszőleges. Nevezze meg a vetületeket (milyen metszet, milyen nézet), jelölje a metszősíkok nyomvonalát! írásbeli vizsga I. összetevő 4/ május 20.

5 írásbeli vizsga I. összetevő 5/ május 20.

6 írásbeli vizsga I. összetevő 6/ május 20.

7 írásbeli vizsga I. összetevő 7/ május 20.

8 témakör Szakrajz a feladat sorszáma maximális pontszám 1. feladat 9 2. feladat 9 3 feladat a) 16 b) feladat 16 ÖSSZESEN 60 elért pontszám a témakör elért pontszáma javító tanár Szakrajz elért pontszám programba beírt pontszám javító tanár jegyző Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga I. összetevő 8/ május 20.

9 ÉRETTSÉGI VIZSGA május 20. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA II. Időtartam: 60 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga II. összetevő

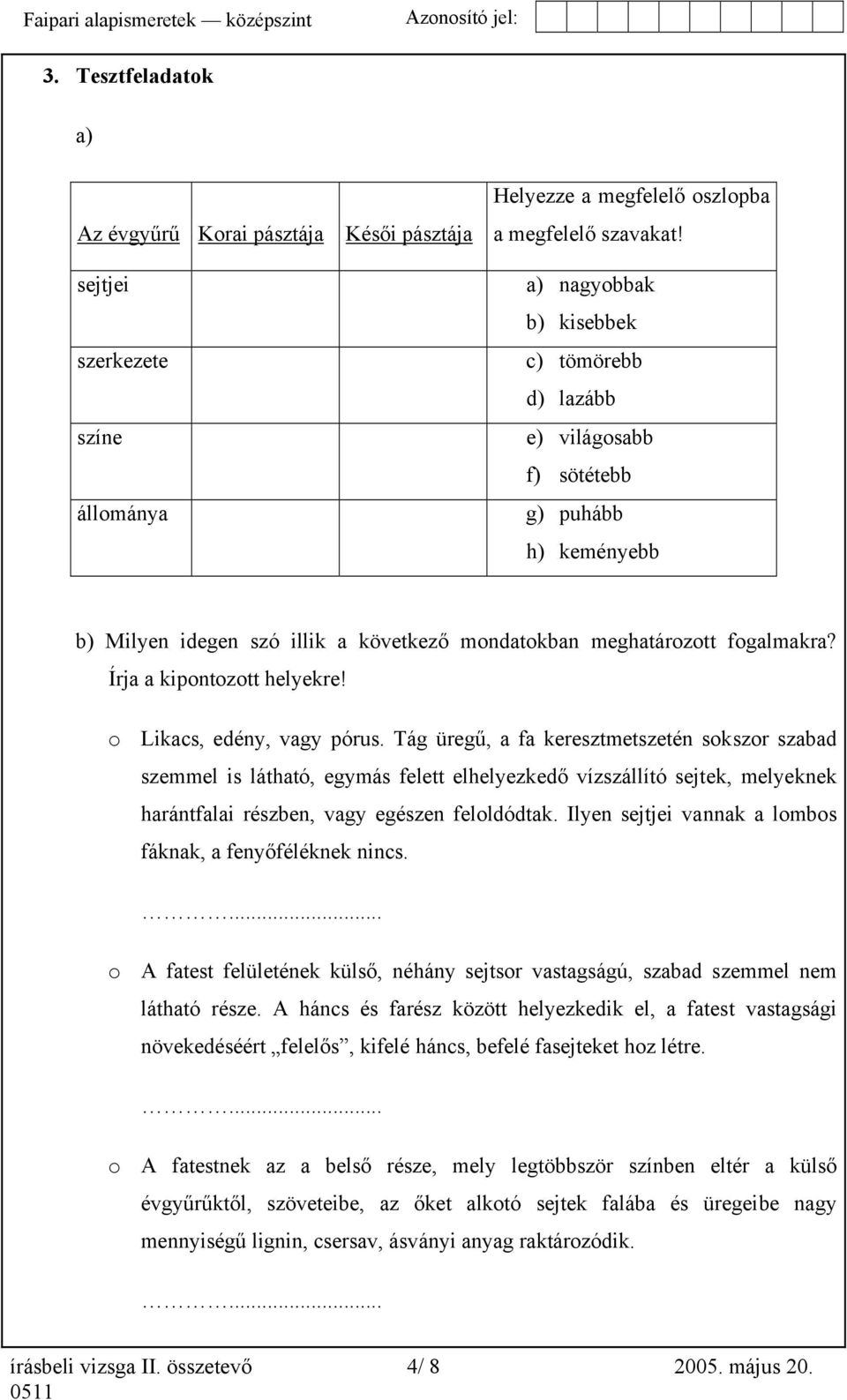

10 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók: léptékvonalzó, derékszögű vonalzópár, fejesvonalzó. Az iskola által biztosított nem saját FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) használható! A 120 perces szakrajz témaköri feladatsor megoldása, illetve beadása után kezdhető meg a 60 perces anyagismereti és technológiai témaköri írásbeli feladat megoldása! A két feladatlap együttes eredménye jelenti az írásbeli vizsgarész teljesítését! írásbeli vizsga II. összetevő 2/ május 20.

11 1. Feladat Egy 2500 g abszolút száraz tömegű tölgy próbatest 18% nettó nedvességtartalomra nedvesedik. Hány gramm lesz a megnedvesedett faanyag tömege, és ez a nettó nedvességtartalmi érték hány % bruttó nedvességtartalomnak felel meg? 2. Feladat Jelölje be az alábbi ábrán a természetes faanyag anatómiai irányainak megfelelő három forgácsolási főirányt, és nevezze is meg őket! Definiálja az egyes forgácsolási főirányokban a forgácsolás síkjának és irányának a faanyag anatómiai irányaihoz való viszonyát! írásbeli vizsga II. összetevő 3/ május 20.

12 3. Tesztfeladatok a) Az évgyűrű Korai pásztája Késői pásztája sejtjei szerkezete színe állománya Helyezze a megfelelő oszlopba a megfelelő szavakat! a) nagyobbak b) kisebbek c) tömörebb d) lazább e) világosabb f) sötétebb g) puhább h) keményebb b) Milyen idegen szó illik a következő mondatokban meghatározott fogalmakra? Írja a kipontozott helyekre! o Likacs, edény, vagy pórus. Tág üregű, a fa keresztmetszetén sokszor szabad szemmel is látható, egymás felett elhelyezkedő vízszállító sejtek, melyeknek harántfalai részben, vagy egészen feloldódtak. Ilyen sejtjei vannak a lombos fáknak, a fenyőféléknek nincs.... o A fatest felületének külső, néhány sejtsor vastagságú, szabad szemmel nem látható része. A háncs és farész között helyezkedik el, a fatest vastagsági növekedéséért felelős, kifelé háncs, befelé fasejteket hoz létre.... o A fatestnek az a belső része, mely legtöbbször színben eltér a külső évgyűrűktől, szöveteibe, az őket alkotó sejtek falába és üregeibe nagy mennyiségű lignin, csersav, ásványi anyag raktározódik.... írásbeli vizsga II. összetevő 4/ május 20.

13 o Ugyanolyan relatív nedvességtartalmú térben az egyszer már kiszárított faanyag alacsonyabb egyensúlyi fanedvességre áll be, mint amelyik még nem ment át a szárítás folyamatán.... c) Egészítse ki a következő mondatokat a fában lévő nedvességtartalomra vonatkozó kifejezéssel! A..a sejtek üregeiben, az edényekben található, cseppfolyós, vagy gőz halmazállapotú. Élőfában a legnagyobb a mennyisége, szerepe a tápanyagszállítás. Döntés után a..távozik először a fából. Mennyiségének növekedése, vagy csökkenése befolyásolja a sűrűséget, de a térfogatra és a geometriai méretekre nincs hatással. Az életműködésből kikapcsolt idősebb farész kisebb nedvességtartalmú, mint a fiatal sejtekből álló szövetek. A. víztartalma többszöröse a.. írásbeli vizsga II. összetevő 5/ május 20.

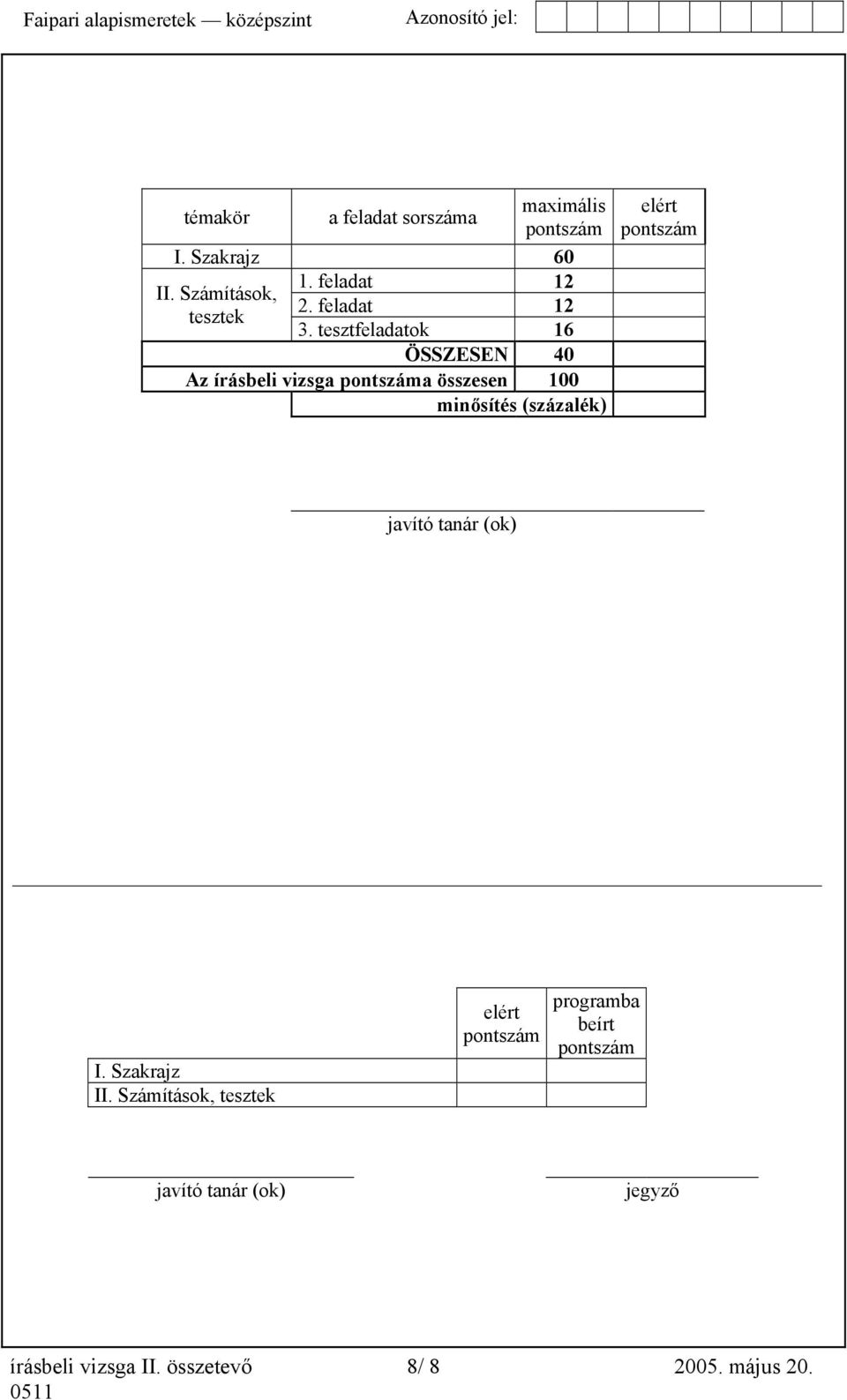

14 írásbeli vizsga II. összetevő 6/ május 20.
