1 ÉRETTSÉGI VIZSGA október 15. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA október :00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Építészeti és építési alapismeretek írásbeli vizsga 1221

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők; a rossz válasz bejelölése pont levonással jár, a feladatra kapott pontszám nem lehet nullánál kevesebb! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! A feladatok megoldásánál használható eszközök: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép, függvénytáblázat (egyidejűleg akár többféle is); körző, vonalzók: léptékvonalzó, derékszögű vonalzópár, párhuzamvonalzó. írásbeli vizsga / október 15.

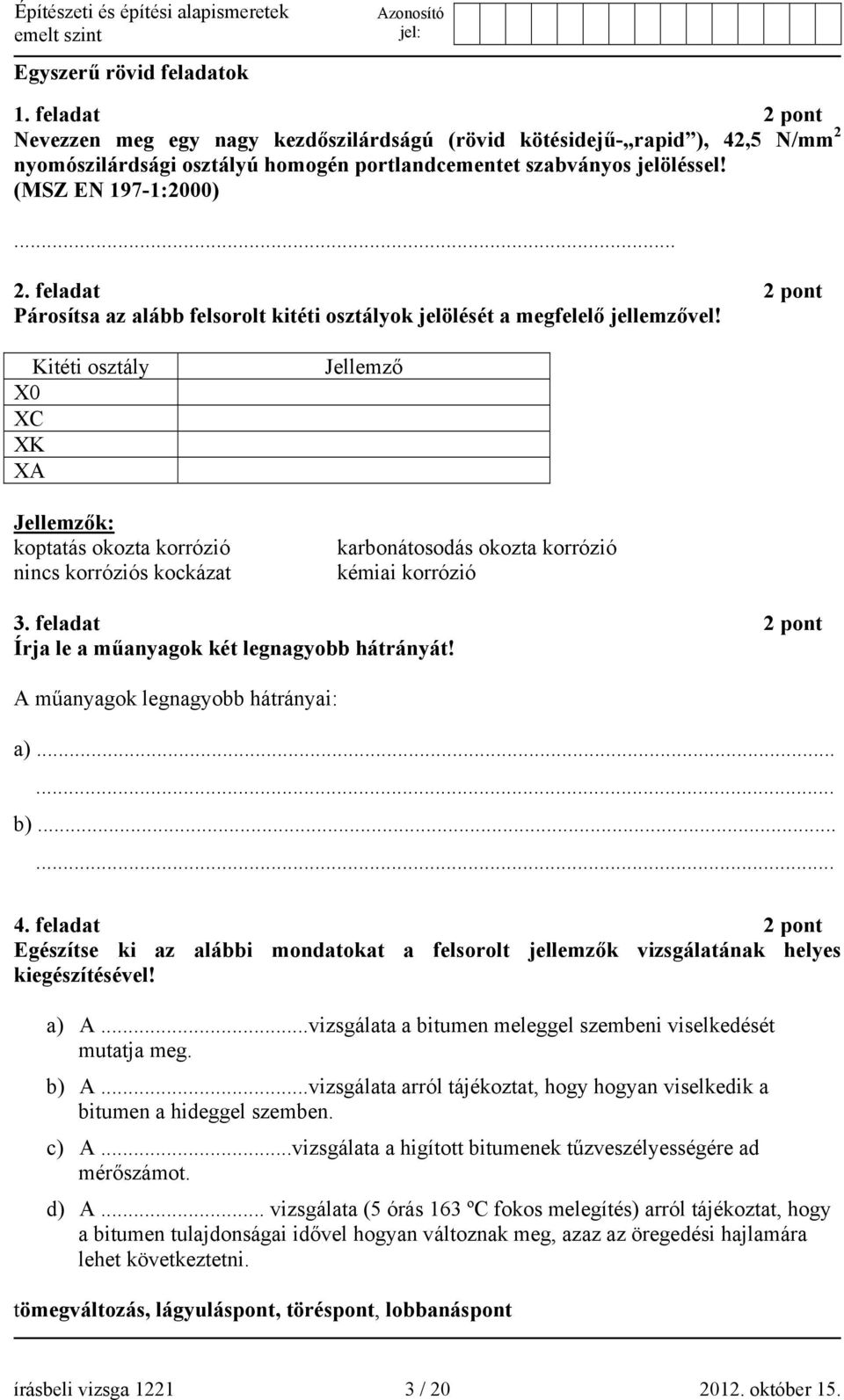

3 Egyszerű rövid feladatok 1. feladat 2 pont Nevezzen meg egy nagy kezdőszilárdságú (rövid kötésidejű- rapid ), 42,5 N/mm 2 nyomószilárdsági osztályú homogén portlandcementet szabványos jelöléssel! (MSZ EN 197-1:2000) feladat 2 pont Párosítsa az alább felsorolt kitéti osztályok jelölését a megfelelő jellemzővel! Kitéti osztály X0 XC XK XA Jellemzők: koptatás okozta korrózió nincs korróziós kockázat Jellemző karbonátosodás okozta korrózió kémiai korrózió 3. feladat 2 pont Írja le a műanyagok két legnagyobb hátrányát! A műanyagok legnagyobb hátrányai: a) b) feladat 2 pont Egészítse ki az alábbi mondatokat a felsorolt jellemzők vizsgálatának helyes kiegészítésével! a) A...vizsgálata a bitumen meleggel szembeni viselkedését mutatja meg. b) A...vizsgálata arról tájékoztat, hogy hogyan viselkedik a bitumen a hideggel szemben. c) A...vizsgálata a higított bitumenek tűzveszélyességére ad mérőszámot. d) A... vizsgálata (5 órás 163 ºC fokos melegítés) arról tájékoztat, hogy a bitumen tulajdonságai idővel hogyan változnak meg, azaz az öregedési hajlamára lehet következtetni. tömegváltozás, lágyuláspont, töréspont, lobbanáspont írásbeli vizsga / október 15.

4 5. feladat 2 pont Írja a kipontozott helyre, hogy milyen vetítési módokat mutatnak az ábrák! a vetítési centrum végtelenbeli... a vetítési centrum végesbeli feladat 2 pont Adott egy a és b párhuzamos egyenesekkel meghatározott sík mindkét képével, valamint a síkban fekvő g egyenes a második képével. Szerkessze meg a g egyenes első képét! írásbeli vizsga / október 15.

5 7. feladat 2 pont Az első vetítősugár tengelyű, első képsíkon álló kúp felületén lévő P pont második képét ábrázoltuk. Szerkessze meg a P pont első képét a ponton átmenő alkotó segítségével! 8. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Ha az a és b egyenesek kitérőek, akkor lehetnek mindkét vetületen metszők, és a metszéspontjuk egy közös rendezőn található. Ha a c egyenes rajta fekszik az a b metsző egyenesek által meghatározott síkon, akkor vagy metszi az a -t is b -t is, vagy az egyikkel párhuzamos és a másikat metszi. 9. feladat 2 pont Egészítse ki a mondatokat úgy, hogy igaz állításokat kapjunk! Azonos nagyságú, ellentétes irányú és párhuzamos hatásvonalú két erőt...nevezzük. Azonos síkban fekvő három erő hatásvonalai egy közös pontban metsződnek, és hatásvonalaikból rajzolt vektorháromszög zárt és nyílfolytonos. A tétel a statika... alaptétele. 10. feladat 2 pont Mi jellemző a normálerőre? Húzza alá a helyes megállapításokat! Vegyes terhelés esetén mindig van normálerő. A normálerő külső erő. A normálerő belső erő. A normálerő a keresztmetszetre merőleges belső erő. A normálerő a keresztmetszettel párhuzamos belső erő. írásbeli vizsga / október 15.

6 11. feladat 2 pont Jelölje a statikailag határozatlan tartókat! a) b) c) d) e) Statikailag határozatlan tartók: feladat 2 pont Aláhúzással jelölje a helyes állítást! a) A tartók olyan nyugalomban lévő szerkezetek, amelyek a használat során bármely külső erő hatására elveszítik nyugalmi állapotukat. b) A szerkezeteknek a földhöz, valamint más szerkezetekhez való kapcsolódását támasztóelemekkel biztosítjuk, amelyeket erőkkel helyettesíthetünk. Ezeket az erőket nevezzük támaszerőknek, reakcióerőknek. c) Az egyszerű tartók merev megtámasztásához legalább kettő, nem közös metszéspontú támasztórúd szükséges. 13. feladat 2 pont Nevezze meg az ábrán látható boltozatokat! a)... b)... c)... d)... írásbeli vizsga / október 15.

7 14. feladat 2 pont Az alábbi ábrán egy munkagödör megtámasztását látja. Nevezze meg a dúcolat számmal jelölt elemeit! feladat 2 pont Melyik épületszerkezeti elemet ismeri fel az alábbi sorokban? Az egymáshoz kapcsolódó falszerkezetek térbeli merevségét biztosítják. A teherhordó falakban szintenként a födémek síkjában (vagy közvetlenül alatta) elhelyezkedő vízszintes teherhordó szerkezet feladat 2 pont Válassza ki, és a kipontozott helyre írja be a helyes fogalmat a meghatározáshoz! 1) A...: meglévő építmény, építményrész, önálló rendeltetési egység, helyiség eredeti használhatóságának, üzembiztonságának biztosítása érdekében végzett építési-szerelési munka. 2) A...: meglévő építmény, építményrész, önálló rendeltetési egység, helyiség használati értékének, teljesítőképességének, üzembiztonságának növelése érdekében végzett építési-szerelési munka. Fogalmak: korszerűsítés, helyreállítás, felújítás, átalakítás írásbeli vizsga / október 15.

8 17. feladat 2 pont Milyen építésszervezési rajzi dokumentációk mutatják be az építési helyszínt? feladat 2 pont Ismertesse mit jelent az organizációs térképvázlat! Az organizációs térképvázlat: 19. feladat 2 pont Milyen építési segédüzemet ismer fel az alábbi ábrán? Segédüzem megnevezése:. 20. feladat 2 pont Az alábbi állításokról döntse el igaz, vagy hamis! Az üresen hagyott négyzetbe írjon I illetve H betűt! A beépítésre kerülő anyagok kezelésére az építési munkák változása jelentős hatást gyakorol. A kisebb helyszíni szabad terület miatt az anyagokat korlátlanul lehet tárolni az építési területen. Az anyagokat nem egy szervezet, hanem több cég szállítatja a helyszínre, tárolja és építi be, így a helyszínen több jármű akár egyidejű fogadása is szükségessé válik. írásbeli vizsga / október 15.

9 Összetett feladatok 1. feladat 10 pont Milyen minimális vastagságú hőszigetelő réteget kell alkalmazni, hogy a külső réteges fal a hőátbocsátási követelménynek megfeleljen? W Külső falszerkezetre vonatkozó hőátbocsátási tényező követelményértéke: U = 0,45 2 m K Adatok: Hőátadási ellenállás Belső:R si = 0,13 Külső:R se = 0,04 Rétegek megnevezése Rétegek vastagága Rétegek hővezetési tényezője W m 2 K 1) vasbeton d 1 = 25 cm λ 1 = 1,55 W mk 2) kőzetgyapot d 2 =? cm λ 2 = 0,039 mk m 2 K W W 3) cementvakolat d 3 = 2 cm λ 3 = 0,93 mk W írásbeli vizsga / október 15.

10 2. feladat 10 pont Szerkessze meg a két vetületével adott általános helyzetű ABC háromszög és általános helyzetű f egyenes döféspontjának mindkét vetületét! Kontúrozza a vetületeket a láthatóság szerint! írásbeli vizsga / október 15.

11 3. feladat 10 pont Számítsa ki az alábbi kéttámaszú tartó támaszerőit, majd határozza meg a belső erők nagyságát a K 1 -es és a K 2 -es keresztmetszetnél! A megadott táblázatba az eredményeket előjelhelyesen tüntesse fel! N 1 V 1 M 1 N 2 V 2 M 2 írásbeli vizsga / október 15.

12 4. feladat 10 pont Szerkessze meg M 1:10-es méretarányban egy külső (réteges) kéthéjú falszerkezet és közbenső födém kapcsolatának födémgerendára merőleges metszetét! (Réteges) falszerkezet teherhordó falazata: - POROTHERM 30 N+F (hőszigetelő habarccsal falazva), ásványgyapot hőszigeteléssel készül Falburkolat (külső héj) : - 12 cm-es téglaburkolat A közbenső födém: - POROTHERM rendszerű, burkolata tetszőleges (a tanultak szerint vegye fel)! (Ügyeljen a helyes rétegrendre!) Készítse el az anyagjelöléseket, jellemző feliratokat, kótákat! A feladatot ceruzával készítse! írásbeli vizsga / október 15.

13 5. feladat 10 pont Az alábbi alaprajz alapján számítsa ki a háló, a nappali, és a konyha helyiségek belső fal és mennyezet felületének mennyiségét m 2 -ben kifejezve! Készítsen idomtervet, méretek megadásával a fal és mennyezet felületének meghatározásához! Számítsa ki a fal és mennyezet felületének a mennyiségét a megadott táblázat segítségével! A falak magassága: 3,00 m. (Az ablakoknál, ajtóknál a spaletták felületét a falak mélységét nem kell számolni. ) Megjegyzés: Az alaprajz műszakilag nem kidolgozott, csak a mennyiségek meghatározására szolgálnak. 1,50 1,50 1,50 1,50 9, , ,80 30 Pm=90 Pm= , ,70 30 HÁLÓ NAPPALI 90 2,10 KONYHA Pm=90 1,20 1, , ,10 ELŐTÉR 1,00 2, ,10 +0,45 FÜRDŐ 90 WC 2,10 Pm=120 +0, , , ,00 1,20 Pm=90 Pm=90 Pm=90 Pm=90 1,50 1,50 1,50 1,50 ±0, , , , , ,50 írásbeli vizsga / október 15.

14 IDOMTERV írásbeli vizsga / október 15.

15 Idom jele Idom száma (db) Táblázat a mennyiségek kiszámításához A mennyezet felületének számítása A mennyezet hossza (m) A mennyezet szélessége (m) A mennyezet felülete (m 2 ) Az összes mennyezetfelület (m 2 ): Oldalfal felületének számítása Idom jele Idom száma (db) Falfelület hossza (m) Falfelület magassága (m) A fal felülete (m 2 ) Összes falfelület (m 2 ): Nyílás jele Nyílásfelületek száma (db) Levonások Nyílások szélessége (m) Nyílások magassága (m) Nyílások felülete (m 2 ) Levonások összesen (m 2 ): Az összes fal és mennyezetfelület (m 2 ): Tényleges falfelület (m 2 ): írásbeli vizsga / október 15.

16 6. feladat 10 pont Határozza meg belső fal és mennyezet felületek előkészítéséhez és festéséhez szükséges falglettelő, alapozó, penészgátló és diszperziós festékanyagok mennyiségét a megadott festési normák és kiszerelési egységek figyelembevételével! A belső festés anyaga Héra Penészgátló lemosó oldat Réteg Felület (m 2 ) Norma 1 rétegben 250 m 2 0,30 liter/m 2 / 1 rétegben Szükséges mennyiség Kiszerelési egység 5 liter/kanna Rendelés kiszerelési egységben ProGold Tükörglett 2 mm 180,50 m 2 0,90 kg/m 2 /1 mm rétegvastagságban 5 kg/zsák ProGold beltéri porglett 1 mm 75 m 2 1,30 kg/m 2 /1 mm rétegvastagságban 20 kg/zsák Héra (falfix) alapozó 1 réteg 395,50 m 2 0,20 liter/m 2 / 1 rétegben 10 liter/kanna Héra diszperziós belső fal- és mennyezeti festék 2réteg 65,70 m 2 0,25 liter/m 2 / 1 rétegben 16 liter/vödör írásbeli vizsga / október 15.

17 írásbeli vizsga / október 15.

18 írásbeli vizsga / október 15.

19 írásbeli vizsga / október 15.

20 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / október 15.
