1 Építészeti és építési alapismeretek középszint 1021 ÉRETTSÉGI VIZSGA május 13. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ NEMZETI ERŐFORRÁS MINISZTÉRIUM

2 Fontos tudnivalók A számítási feladatoknál az összefüggéseket, a számítási műveleteket és a mértékegységeket is fel kell tüntetni. A számítások helyes logikai menetére pont nem jár, csak a szakmailag pontos végeredmény értékelhető. A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga / május 13.

A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók.

3 Egyszerű, rövid feladatok 1. feladat 3 pont Sorolja fel a három legfontosabb kötőanyagot! Cement, mész, gipsz 2. feladat 2 pont Mit jelent a betonjelölésekben a HC, LC betűjelölés? HC = nehézbeton LC = könnyűbeton 3. feladat 3 pont Húzza alá a szerves építőanyagokat! Beton, fa, fémek, üveg, parafa, növényi rost 4. feladat 3 pont Egészítse ki a mondatokat úgy, hogy a lejtős terepen történő alapozásra vonatkozóan az alapozási elvek igazak legyenek! Lejtős terepen az alapozás síkja nem lehet párhuzamos a lejtő irányával. Az alaptest lépcsős kialakításánál a lépcső magasságának kisebbnek kell lennie az alaptest magasságánál, illetve 50 cm-nél. 5. feladat 2 pont Írja le a cölöprács (talpgerenda) meghatározását! A cölöprács (talpgerenda) tulajdonképpen egy gerendarács rendszer, amely összeköti a cölöpfejeket és lehetővé teszi a felmenő szerkezetek megépítését. (Alátámasztja a cölöpök között felépülő szerkezeteket.) 6. feladat 3 pont Sorolja fel a monolit vasbeton födémtípusokat szerkezeti kialakításuk szerint! sík lemezfödém bordás lemezfödémek gombafödémek írásbeli vizsga / május 13.

feladat 3 pont Egészítse ki a mondatokat úgy, hogy a lejtős terepen történő alapozásra vonatkozóan az alapozási elvek igazak legyenek!

4 7. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az egyenes speciális pontjai azok a pontok, amelyekben a képsíkokat metszi, ezeket az egyenes nyompontjainak nevezzük. Az első nyompont (N 1 ) benne fekszik az első képsíkban, tehát első képsíktávolsága nulla. Az első fővonal (főegyenes) a második képsíkkal párhuzamos, és az első képsíkhoz képest általános helyzetű egyenes. I I H 8. feladat 2 pont Írja be a kipontozott részre a meghatározások helyes kiegészítését! Az ellipszis minden pontjára nézve a vezérsugarak összege állandó. A hiperbola minden pontjára nézve a vezérsugarak különbsége állandó. 9. feladat 3 pont Milyen lehet a térben két egyenes egymáshoz viszonyított helyzete? metszik egymást párhuzamosak kitérőek 10. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Síkbeli erőpárok nyomatéka a sík bármely pontjára ugyanakkora. Három erő egyensúlyának elegendő feltétele, hogy az erőkből rajzolt vektorháromszög zárt és nyílfolytonos legyen. A Gerber-tartó statikailag határozatlan többtámaszú tartó. I H H 11. feladat 2 pont Egészítse ki az alábbi mondatot úgy, hogy az helyes állítást tartalmazzon! Merev testre ható erőrendszer hatása nem változik, ha az erőrendszerhez egyensúlyban lévő erőket adunk hozzá. 12. feladat 3 pont Írja be a felsorolt támasztóelemek mellé, hogy a támaszerő számítása során az hány ismeretlent jelent! Támasztóelem megnevezése Ismeretlenek száma Befogás 3 Csúszó saru 1 Fix saru 2 írásbeli vizsga / május 13.

Az első nyompont (N 1 ) benne fekszik az első képsíkban, tehát első képsíktávolsága nulla.

5 13. feladat 3 pont Egészítse ki a következő mondatot úgy, hogy a színkeverésre igaz legyen! A színkeverés során két- vagy több szín keveréséből újabb színárnyalatot lehet létrehozni. Ha egy színt fehérrel vagy feketével keverünk, tónusról beszélünk. Ha egy telített színhez szürkét keverünk, tompább színt kapunk, mint a tiszta szín volt. 14. feladat 2 pont Az alább felsorolt állításokról döntse el, hogy melyik igaz, illetve melyik hamis! Az igaz állítást tartalmazó állítás után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A zöld nem alapszín. A lila alapszín. I H 15. feladat 3 pont Párosítsa a felsorolt rajztechnikákat a jellemzőik alapján! Jellemzők: 1) Papírra készített vízfestmény. 2) Vízben oldódó tintával kell előrajzolni a témát, majd víz segítségével kell összemosni a vonalakat. 3) A tárgyak kontúrjainak és formájának érzékeltetésére és háromdimenziós képek kialakítására szolgáló eljárás. Rajztechnikák: a) Vonalrajz PÁROSÍTÁS: 1) -...b... b) Akvarell 2) -...c... c) Lazúrozás 3) -...a... írásbeli vizsga / május 13.

feladat 2 pont Az alább felsorolt állításokról döntse el, hogy melyik igaz, illetve melyik hamis!

6 Összetett feladatok 1. feladat 15 pont Határozza meg a kisméretű tégla (25 x 12 x 6,5 cm) testsűrűségét ( ρ t =?), ha a hézagokkal együtt mért tömege: m = 3,09 kg! Számolja ki a tégla tömörségét (t% =?)! A tégla sűrűsége ρ = 1800 kg/m 3 Írja le a számításhoz szükséges képleteket is! Kisméretű tégla térfogata: V = a x b x c V = 0,25 x 0,12 x 0,065 =0,00195 m 3 2 pont testsűrűség: m ρ t = V ρ t = 3,09 0,00195 = 1584,62 kg/m 3 5 pont tégla tömörsége: t (%) = ρ ρ t x 100 (%) t (%) = 1584, x 100 (%) = 88,03% 5 pont 2. A feladat 15 pont Számítsa ki az alábbi kéttámaszú konzolosan túlnyúló tartó támaszerőit! Ellenőrző számítást is végezzen! Rajzolja meg a jellemző értékek feltüntetésével az alakhelyes és méretarányos T és M ábrát! M A = 0 13 * 1, * 1,8 B y * 3,8 = 0 B y = 13,42 kn 2 pont M B = 0 13 * 5 + Ay * 3,8 37 * 2 = 0 Ay = 36,58 kn 2 pont Ellenőrzés: F y = , ,42 = 0 Amennyiben a támaszerő számításánál a függőleges erőkre vonatkozó egyensúlyi egyenletet alkalmazza, úgy a nyomatéki egyensúlyi egyenlettel történik a támaszerő értékének ellenőrzése. Ez a megoldás is értékelendő a megadott részpontok alapján. írásbeli vizsga / május 13.

Kisméretű tégla térfogata: V = a x b x c V = 0,25 x 0,12 x 0,065 =0,00195 m 3 2 pont testsűrűség: m ρ t = V ρ t = 3,09 0,00195 = 1584,62 kg/m 3 5 pont tégla tömörsége: t (%) = ρ ρ t x 100 (%) t (%) =

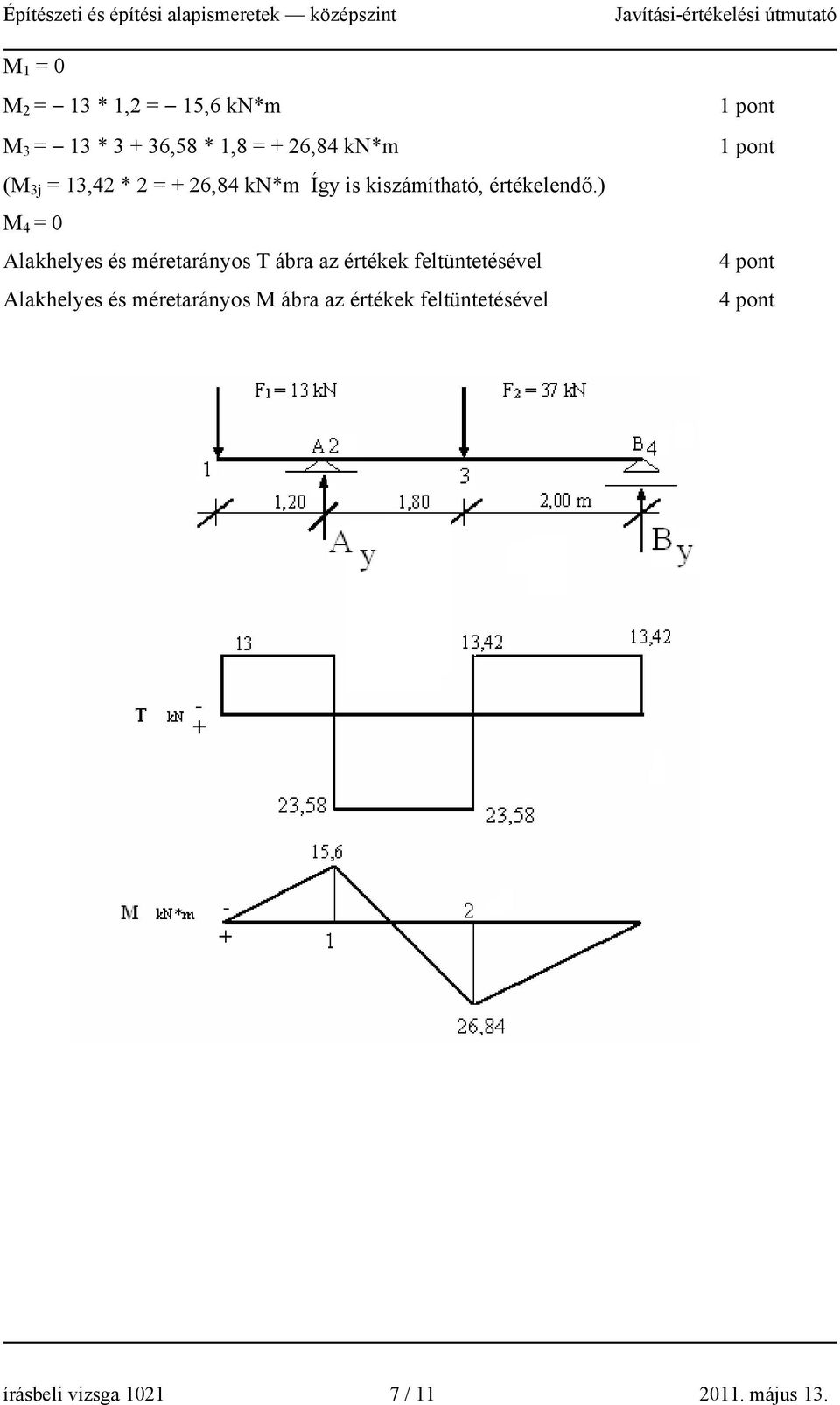

7 M 1 = 0 M 2 = 13 * 1,2 = 15,6 kn*m M 3 = 13 * ,58 * 1,8 = + 26,84 kn*m (M 3j = 13,42 * 2 = + 26,84 kn*m Így is kiszámítható, értékelendő.) M 4 = 0 Alakhelyes és méretarányos T ábra az értékek feltüntetésével Alakhelyes és méretarányos M ábra az értékek feltüntetésével 4 pont 4 pont írásbeli vizsga / május 13.

) M 4 = 0 Alakhelyes és méretarányos T ábra az értékek feltüntetésével Alakhelyes

8 2. B feladat 15 pont Határozza meg az alábbi síkbeli erőrendszer eredőjének jellemzőit (R y, R x, R, ά R, X R )! (Az eredő helyét (X R ) a megadott O ponttól kell meghatározni.) F 1y = 32 * sin 65º = 29 kn F 1x = 32 * cos 65º = 13,52 kn R y = = 43 kn R x = 6,5 13,52 = 7,02 kn 2 pont 2 pont R = ,02 = 43,57 kn 2 pont 43 tg ά = = 6, 125 ά = 80, 73º (vízszintessel bezárt szög) 2 pont 7, 02 (Más szögfüggvénnyel számított helyes érték is értékelendő.) M o = + 29 * 3,6 13,52 * 5,2 + 6,5 * 2, * 5,3 = + 124, 55 kn*m 3 pont 43 * X R = 124,55 X R = 2,9 m (O ponttól jobbra) 2 pont írásbeli vizsga / május 13.

) F 1y = 32 * sin 65º = 29 kn F 1x = 32 * cos 65º = 13,52 kn R y = 29 + 14 = 43 kn R x = 6,5 13,52 = 7,02 kn 2 pont 2 pont R = 2 2 43 + 7,02 = 43,57 kn 2 pont

9 3. feladat 15 pont Készítse el az alábbi három vetületi képével adott kockából csonkolt test arányos és alakhelyes rekonstruált axonometrikus rajzát a nyíllal jelölt irányból nézve! nézési irány Értékelés: Helyes tömegvázlat: 6 pont Jó arányok: 3 pont Helyes nézési irány: 3 pont Kivitel, esztétika: 3 pont (Az ábra a beszerkesztés miatt torzulhat.) írásbeli vizsga / május 13.

nézési irány Értékelés: Helyes tömegvázlat: 6 pont Jó arányok: 3 pont Helyes nézési irány: 3 pont

10 Építészeti és építési alapismeretek középszint 4. A feladat 15 pont Szerkessze meg 1:20 méretarányban az alábbi alaprajzi részlet - 44 cm vastag falak derékszögű falcsatlakozás téglakötésének 1. és 2. rétegét! A falszerkezet Porotherm N+F 44 falazó elemekből készül. Jelölje a szükséges habarcs kitöltéseket! (A horony-eresztékeket nem kell kirajzolni végig, csak el kell indítani.) A szerkesztést, méretek megadását, feliratozást ceruzával készítse! Forrás: PTH katalógusábra Értékelés: A téglakötés első rétegének helyes rajza: 4 pont A téglakötés második rétegének helyes rajza: 4 pont Habarcskitöltés jelölése: 2 pont Horonyereszték rajzi ábrázolása: 2 pont Feliratozás: 2 pont Kivitel, esztétika: Az ábra méretaránya a beszerkesztés miatt torzulhat. (Minden más helyes szerkezeti megoldás értékelendő.) írásbeli vizsga / május 13.

) A szerkesztést, méretek megadását, feliratozást ceruzával készítse!

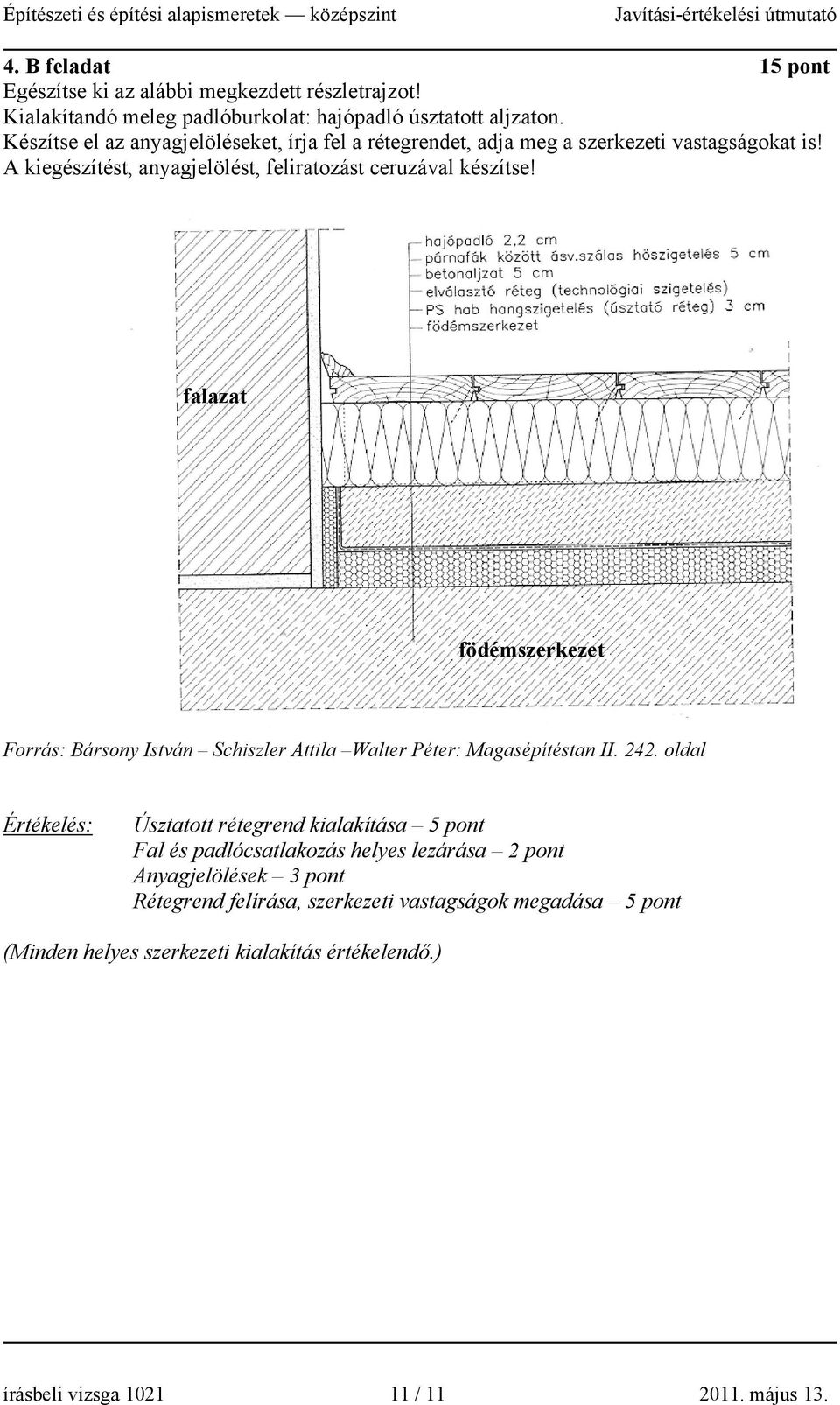

11 4. B feladat 15 pont Egészítse ki az alábbi megkezdett részletrajzot! Kialakítandó meleg padlóburkolat: hajópadló úsztatott aljzaton. Készítse el az anyagjelöléseket, írja fel a rétegrendet, adja meg a szerkezeti vastagságokat is! A kiegészítést, anyagjelölést, feliratozást ceruzával készítse! falazat födémszerkezet Forrás: Bársony István Schiszler Attila Walter Péter: Magasépítéstan II oldal Értékelés: Úsztatott rétegrend kialakítása 5 pont Fal és padlócsatlakozás helyes lezárása 2 pont Anyagjelölések 3 pont Rétegrend felírása, szerkezeti vastagságok megadása 5 pont (Minden helyes szerkezeti kialakítás értékelendő.) írásbeli vizsga / május 13.

falazat födémszerkezet Forrás: Bársony István Schiszler Attila Walter Péter: Magasépítéstan II. 242.
