1 Bevezetés... 3 Aknamûtárgyak Betonakna mûanyag betéttel DN Komplett betonakna DN Betonakna fenékelem mûanyag betéttel DN Betonakna gyûrûs elem DN Beton lapos fedlap DN Beton aknakúpelem DN Beton aknakúpelem DN 1000 hágcsóval Beton aknagyûrû DN 1000 hágcsóval Beton-Bukóakna Külsõ elhelyezésû Mûanyag-bukóakna Belsõ elhelyezésû Csatorna idom 850/1000 és 1200/ Csatorna idom 850/1000 és 1200/ Beton víznyelõ kúp DN Kútgyûrûk DN 600 és DN Kútgyûrûk DN 1000 és DN Kútgyûrû DN Kútgyûrûk DN 2000 és DN Szivattyú mûtárgyak Beton szivattyúakna DN Beton szivattyúakna DN Beton szivattyúakna DN Beton szivattyúakna DN Beton szivattyúakna DN 2500 és DN Szennyvíztisztító kisberendezések Csepegtetõtestes szennyvíztisztító kisberendezés Bio-Clear, 1-3 tartályos, 5-50 lakosegyenértékig Bio-Clear szennyvíztisztító kisberendezés 1 tartályos, 5 lakosegyenérték Mérettáblázat/típus áttekintés Bio-Clear, 1 tartályos, 5-12 lakosegyenértékig Csepegtetõtestes szennyvíztisztító kisberendezés Bio-Clear, 2 tartályos, 16 lakosegyenérték Mérettáblázat/típus áttekintés Bio-Clear, 2 tartályos, 5-20 lakosegyenértékig Csepegtetõtestes szennyvíztisztító kisberendezés Bio-Clear tároló, puffer medencével Bio-Clear szennyvíztisztító kisberendezés 1 tartályos, 5-12 lakosegyenértékig Bio-Clear szennyvíztisztító kisberendezés 2 tartályos, 5-20 lakosegyenértékig Bio-Flow levegõztetett, rögzített ágyas szennyvíztisztító kisberendezés 1-3 tartályos (1-3. építési sor), lakosegyenértékig Levegõztetett rögzített ágyas szennyvíztisztító berendezés Bio-Flow, 1 tartályos, 5 lakosegyenérték Mérettáblázat/típus áttekintés Bio-Flow, 1 tartályos, 5-16 lakosegyenértékig Levegõztetett rögzített ágyas szennyvíztisztító berendezés Bio-Flow, 2 tartályos, 30 lakosegyenérték... 39

2 Mérettáblázat/Típusáttekintés Bio-Flow, 2 tartályos, 5-30 lakosegyenértékig Rögzített ágyas szennyvíztisztító kisberendezés Bio-Flow tároló, puffer medencével Bio-Flow szennyvíztisztító kisberendezés 1 tartályos (1. építési sor), 5-16 lakosegyenértékig Bio-Flow szennyvíztisztító kisberendezés 2 tartályos (2. építési sor), 5-30 lakosegyenértékig Bio-Flow szennyvíztisztító kisberendezés 3 tartályos (3. építési sor), lakosegyenértékig Aqua - Simplex szennyvíztisztító kisberendezés 1-3 tartályos (1-3. építési sor), 5-50 lakosegyenértékig SBR Szennyvíztisztító kisberendezés AQUA SIMPLEX 5 LE, 1 tartályos SBR Szennyvíztisztító kisberendezés AQUA SIMPLEX 8 LE, 1 tartályos SBR Szennyvíztisztító kisberendezés AQUA SIMPLEX 12 LE, 1 tartályos SBR Szennyvíztisztító kisberendezés AQUA SIMPLEX 12 LE, 2 tartályos SBR Szennyvíztisztító kisberendezés AQUA SIMPLEX 16 LE, 2 tartályos SBR Szennyvíztisztító kisberendezés AQUA SIMPLEX 20 LE, 2 tartályos SBR Szennyvíztisztító kisberendezés AQUA SIMPLEX pionier 25 LE, 2 tartályos SBR Szennyvíztisztító kisberendezés AQUA SIMPLEX pionier 30 LE, 2 tartályos SBR Szennyvíztisztító kisberendezés AQUA SIMPLEX pionier 40 LE, 2 tartályos Mintavevõ akna a tisztított szennyvíz elvezetésére Szivárogtató akna Simplex-por Szivárogtató akna Simplex-por Beton irányítóegység lábazat Grazerfeld típus Esõvízhasznosítás Esõvízhasznosítás Esõvízhasznosítás Ciszterna Esõvízhasznosítás Ciszetrnák és szivárogtató aknák Esõvízhasznosítás Szûrési technika Esõvízhasznosítás Szivattyú és utántöltési technika Esõvízhasznosítás Ellátási technika Zsírfogó és ásványolajleválasztó berendezések Zsírfogó lapos fedlappal FG Zsírfogó kúpos fedlappal FG Zsírfogó lapos fedlappal FG 2x Zsírfogó kúpos fedlappal FG 2x Zsírfogó FG Zsírfogó FG Zsírfogó FG Zsírfogó FG Zsírfogó FG

3 Bevezetés A Frühwald Betonelemgyártó és Építõipari Kft. a legkorszerûbb technológiával állítja elõ termékeit. A több évtizedes gyártói tapasztalatnak, a termékek rugalmas szállításának és értékesítésének köszönhetõen a Frühwald Kft. jelenleg a vezetõ építõanyaggyártók közé tartozik. A mélyépítéstõl a magasépítésig minden területen alkalmazható kiváló minõségû építõanyagokat értékesítünk. Az alábbi katalógussal a mélyépítési és környezettechnikai termékeinket szeretnénk részletesebben bemutatni. Aknamûtárgyaink elsõosztályú, szulfátellenálló cement felhasználásával készülnek. Az ebbõl eredõ csekély hõfejlõdés, jó feldolgozhatóság, kevés vízigény és kiváló kötés teremti meg az alapját a teljesen tömör, repedésmentes és ezáltal hosszú élettartamú termék elõállításának. Garancia - valamit kellene írni arról, hogy milyen garanciát vállalunk a termékekért Az osztrák tulajdonú vállalatunk jelenleg 4 telephellyel rendelkezik, amelyekben mintegy 110 fõ dolgozik. Telephelyeink kedvezõ földrajzi elhelyezkedése és országos viszonteladói hálózatunk könnyen elérhetõvé teszik termékeinket Magyarország egész területén. Frühwald telephelyek: Központ, termékgyártás és eladás: FRÜHWALD KFT Békéscsaba, Berényi út 136/1 Telefon: (66) , Fax: (66) , Mobil: (30) mail@fruhwald.hu, Termékgyártás és eladás: FRÜHWALD KFT Újfehértó, Epreskert út 2. Telefon: (42) , Fax: (42) , Mobil: (30) ujfeherto@fruhwald.hu, Termékgyártás és eladás: FRÜHWALD KFT Sóskút Kõbánya út Telefon: (23) , Fax: (23) , Mobil: (30) soskut@fruhwald.hu, Püspökmolnári Kevermesi sóderbánya Kérdésével forduljon bizalommal szakembereinkhez! 3

4

5 Aknamûtárgyak

6 Betonakna mûanyag betéttel DN 600 Beton gyûrûs elem Elõregyártott beton készelem cilinderes csatlakozással Aknafenékelem Elõregyártott beton készelem mûanyag aknafenék-betéttel szennyvízellenálló mûanyagból Csatorna: Karmantyú: Horony: Mélysége: tetszõlegesen kialakítható egyenes, vagy hajlított csatornavezetékkel, egy, vagy több oldalbekötéssel a csatlakozandó csõ típusától függõen z-falc 30 mm Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló DN belsõ átmérõ m magasság v falvastagság f fenéklemez vastagsága øfcs fõcsatorna átmérõje Szabványok MSZ 15450/ Vasalás: Alkalmazás: Tömítõanyag: nincs házi bekötõ akna kb. 1,20 m beépítési mélységig oldószermentes epoxigyantaragasztó Akna gyûrûs elem DN 600 Termék neve Aknagyûrû ø0,6 m Rövidítés AGY 600/150 Méret (mm) DN m v Súly kb. kg 80 Aknagyûrû ø0,6 m AGY 600/ Aknagyûrû ø0,6 m AGY 600/ Aknagyûrû ø0,6 m AGY 600/ Mûanyag Aknafenékelem DN 600 Termék neve Aknafenék ø0,6 m mûanyag Rövidítés Méret (mm) DN m v Fõcsatorna ø (mm) AF-M 600 øfcs f Súly kb. kg 460 6

7 Komplett betonakna DN 600 Komplett betonakna Elõregyártott betonkészelem beépített mûanyag aknaaljjal szennyvízellenálló mûanyagból Csatorna: Karmantyú: Horony: Mélysége: tetszõlegesen kialakítható egyenes, vagy hajlított csatornavezetékkel, egy, vagy több oldalbekötéssel a csatlakozandó csõ típusától függõen z-falc 30 mm Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló DN belsõ átmérõ m magasság v falvastagság f fenéklemez vastagsága øfcs fõcsatorna átmérõje Szabványok MSZ 15450/ MSZ 16099:1988 Vasalás: Alkalmazás: nincs házi bekötõ akna kb. 1,20 m beépítési mélységig Komplett betonakna DN 600 Termék neve Rövidítés Méret (mm) Fõcsatorna DN m v f ø (mm) Súly kb. kg Aknafenékelem ø0,6 m AF 600/ Aknafenékelem ø0,6 m AF 600/ Aknafenékelem ø0,6 m AF 600/

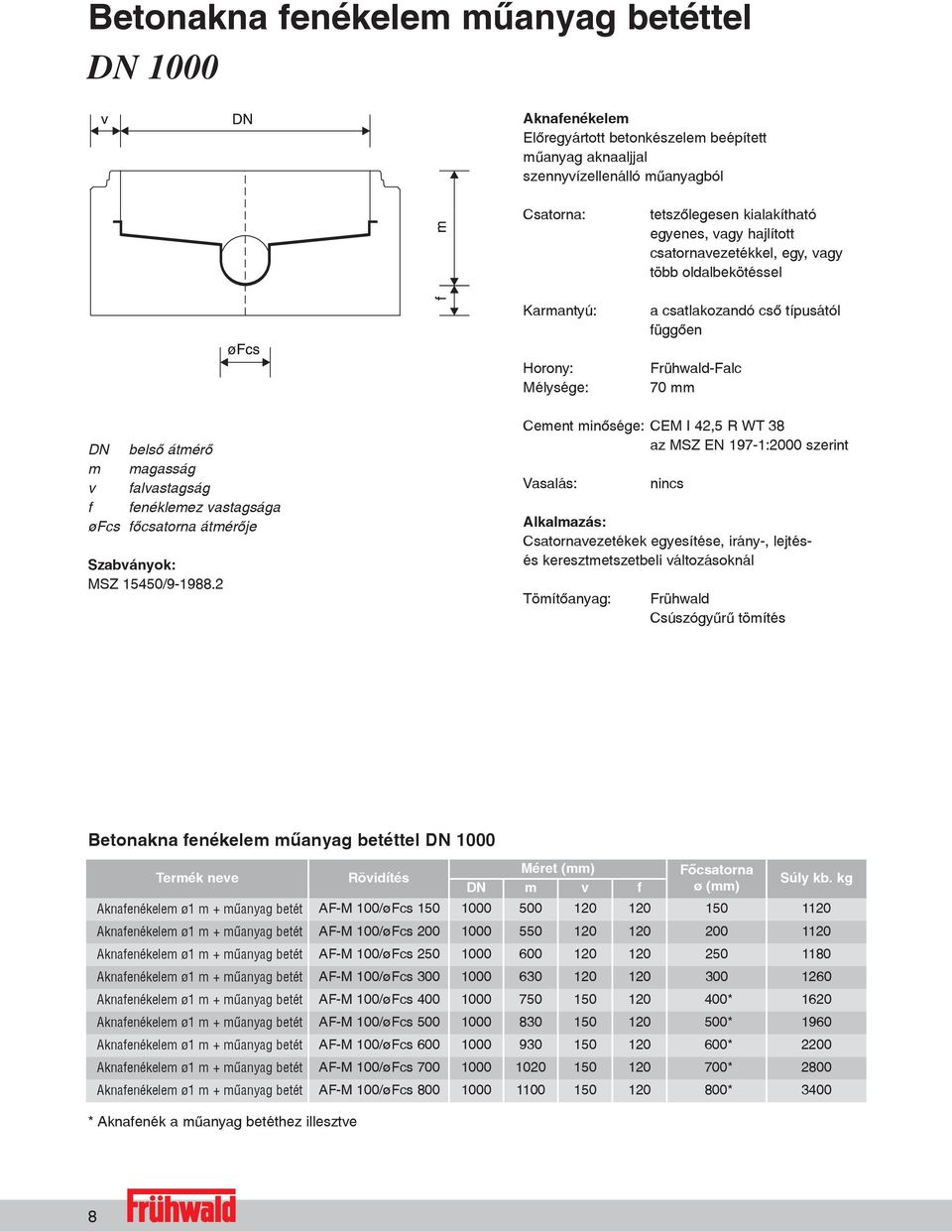

8 Betonakna fenékelem mûanyag betéttel DN 1000 Aknafenékelem Elõregyártott betonkészelem beépített mûanyag aknaaljjal szennyvízellenálló mûanyagból Csatorna: Karmantyú: Horony: Mélysége: tetszõlegesen kialakítható egyenes, vagy hajlított csatornavezetékkel, egy, vagy több oldalbekötéssel a csatlakozandó csõ típusától függõen Frühwald-Falc 70 mm DN belsõ átmérõ m magasság v falvastagság f fenéklemez vastagsága øfcs fõcsatorna átmérõje Szabványok: MSZ 15450/ Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint Vasalás: nincs Alkalmazás: Csatornavezetékek egyesítése, irány-, lejtésés keresztmetszetbeli változásoknál Tömítõanyag: Frühwald Csúszógyûrû tömítés Betonakna fenékelem mûanyag betéttel DN 1000 Termék neve Rövidítés Méret (mm) Fõcsatorna DN m v f ø (mm) Súly kb. kg Aknafenékelem ø1 m + mûanyag betét AF-M 100/øFcs Aknafenékelem ø1 m + mûanyag betét AF-M 100/øFcs Aknafenékelem ø1 m + mûanyag betét AF-M 100/øFcs Aknafenékelem ø1 m + mûanyag betét AF-M 100/øFcs Aknafenékelem ø1 m + mûanyag betét AF-M 100/øFcs * 1620 Aknafenékelem ø1 m + mûanyag betét AF-M 100/øFcs * 1960 Aknafenékelem ø1 m + mûanyag betét AF-M 100/øFcs * 2200 Aknafenékelem ø1 m + mûanyag betét AF-M 100/øFcs * 2800 Aknafenékelem ø1 m + mûanyag betét AF-M 100/øFcs * 3400 * Aknafenék a mûanyag betéthez illesztve 8

9 Betonakna gyûrûs elem DN 1000 Beton lapos fedlap DN 1000 Fedlap Laposfedlap excentrikus nyílással Akna gyûrûs elem Cilinderes betonkészelem az akna helyi csatornamélységéhez való igazításához Horony: Mélysége: Frühwald-Falc 70 mm Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló Vasalás: Tömítés: Gyûrû vasalás nélkül Fedlap vasalással Frühwald - csúszógyûrû DN BN m v belsõ átmérõ bebúvó nyílás építési magasság falvastagság Szabványok MSZ 15450/ MSZ 16099:1988 Lapos fedlap DN 1000 Termék neve Lapos fedlap ø1 m Rövidítés AGY-LF 1000/220* Méret (mm) DN BN m v 120 Súly kb. kg 360 Lapos fedlap ø1 m AGY-LF 1000/270** * 250 KN terhelhetõ ** 400 KN terhelhetõ Akna gyûrûs elem DN 1000 Termék neve Aknagyûrû ø1 m Rövidítés AGY 1000/500 Méret (mm) DN m v Súly kb. kg 510 Aknagyûrû ø1 m AGY 1000/ Aknagyûrû ø1 m AGY 1000/ Aknagyûrû ø1 m AGY 1000/ Aknagyûrû ø1 m AGY 1000/ Aknagyûrû ø1 m AGY 1000/ Aknagyûrû ø1 m AGY 1000/ Aknagyûrû ø1 m AGY 1000/

10 Beton aknakúpelem DN 1000 Kúpelem Monolit kúpelem megformált aknagyûrûvel Ráhelyezõ felület korona falc kiképzéssel Horony: Mélysége: Frühwald-Falc 70 mm Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló Alkalmazás: Szennyvízakna építés Átmeneti elem a belsõ átmérõ és a tetõnyílás között Lehetõvé teszi az akna könnyû lefedését. Tömítõ anyag: Frühwald csúszógyûrû tömítés DN belsõ átmérõ BN bebúvó nyílás m építési magasság a ráhelyezõ felület v falvastagság Szabványok MSZ 15450/ MSZ 15450/ Aknakúpelem DN 1000 Termék neve Rövidítés Méret (mm) DN BN m v s Súly kb. kg Aknakúpelem ø1 m AK 1000/ Aknakúpelem ø1 m AK 1000/ Aknakúpelem ø1 m AK 1000/ Aknakúpelem ø1 m AK 1000/ Aknakúpelem ø1 m AK 1000/ Aknakúpelem ø1 m AK 1000/ Aknakúpelem ø1 m AK 1000/ Aknakúpelem ø1 m AK 1000/

11 Beton aknakúpelem DN 1000 hágcsóval Beton aknagyûrû DN 1000 hágcsóval Aknakúpelem Monolit akna kúpelem megformált aknagyûrûvel Ráhelyezõ felület z-falc kiképzéssel Akna gyûrûs elem Horony: Frühwald-Falc Mélysége: 70 mm Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló Alkalmazás: Tömítõ anyag: Vasalás: Mászósegítség: Szennyvízakna építés Frühwald csúszógyûrû tömítés vasalás nélkül Mûanyag bevonatú acél hágcsóval kiosztás 30 cm DN BN m a v belsõ átmérõ bebúvó nyílás építési magasság ráhelyezõ felület falvastagság Szabványok MSZ 15450/ MSZ 15450/ Aknakúpelem DN 1000 hágcsóval Termék neve Rövidítés Méret (mm) DN DN m v s Súly kb. kg Aknakúpelem hágcsóval AKH 1000/625/ Aknakúpelem hágcsóval AKH 1000/625/ Aknakúpelem hágcsóval AKH 1000/625/ Aknakúpelem hágcsóval AKH 1000/625/ Akna gyûrûs elem DN 1000 hágcsóval Termék neve Aknagyûrû hágcsóval Rövidítés BE-ALU-Gy 1000/300 Méret (mm) DN m v Súly kb. kg 320 Aknagyûrû hágcsóval BE-ALU-Gy 1000/ Aknagyûrû hágcsóval BE-ALU-Gy 1000/

12 Beton-Bukóakna Külsõ elhelyezésû Kialakítás: Csatorna: Karmantyú: tölcsérszerû a csõ típusának megfelelõen kialakítva Befolyás Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló Vasalás: vasalás nélkül Alkalmazás: Nagy magasságbeli különbségek áthidalása csatornatorkolatoknál, folyásiránnyal szembeni rákötéseknél, ugrásszerû csatornamélységek felvételénél. Tömítés: Aknagyûrû átvezetés Frühwald 910 Szabványok MSZ 15450/ MSZ 16099:1988 Bukóakna külsõ elhelyezésû Termék neve Rövidítés Befolyó vezeték Anyag ø (mm) Bukóvezeték ø (mm) Bukómagasság (mm) Bukóakna Bukó-fej PVC mm Bukóakna Bukó-fej PVC v h (*) Bukóakna Bukó-fej GFUP x * 250 mm Bukóakna Bukó-fej GFUP v. 200 Bukóakna Bukó-fej STZ h (*) Bukóakna Bukó-fej STZ v. 200 Bukóakna Bukó-fej PVC x = 0, 1, 2,... Bukóakna Bukó-fej GFUP (*) = Magasság h" mûanyag betétes akna fenékelem DN

13 Mûanyag-bukóakna Belsõ elhelyezésû Kialakítás Anyag: Csatorna: szennyvízellenálló mûanyag, nemesacél rögzítõanyag tölcsér, ciklon alakú Csatlakozás: DN 150 Alkalmazás Bukóakna kialakítása szennyvízmûtárgyakban (DN 1000), utólagos bekötés esetén is. Funkció Az áramlási energia csökkentése és a befolyó szennyvíz hidraulikailag kedvezõ átirányítása. Rotáció létrehozása a bukóvezeték mentén és ezáltal az áramlás lecsillapítása. Tömítés: Aknagyûrûátvezetés Frühwald 910, tartósan elasztikus fugahabarcs x = 25 cm Bukóakna belsõ elhelyezésû Termék neve Rövidítés Alak Befolyó vez. anyag Bukó vez. anyag Bukóakna MûB-B Befolyás a bukótól balra Bukóakna MûB-J Befolyás a bukótól jobbra DN 150 mindegy DN 150 mindegy DN 150 PVC DN 150 PVC 13

14 Csatorna idom 850/1000 és 1200/1000 Elõregyártott vasbeton csatorna készelem mûanyag béléssel Ennek a legújabb generációs csatornaépítési terméknek a titka a tökéletes vasbetonelemeknek és az integrált polietilén bélés összjátékából adódik, amely a csatornát 100%-osan vízzáróvá és gyakorlatilag elnyûhetetlenné teszi. A PE bélésnek ezenkívül a következõ elõnyei vannak: magas kémiai ellenállóság magas szilárdság alacsony hõmérsékleten is abszolút környezetbarát egyszerû forraszthatóság A PE bélést már a Frühwald betonkészelemek elõállítása során gyárilag integráljuk, a további beépítés számára ideális elõfeltételeket kínálva. Nemcsak a csatornacsöveket, hanem a forma- és a csatlakozó idomokat is PE béléssel látjuk el. A készelemeket a beépítés után a helyszínen az összekötõ perem mentén összeforrasztjuk, ami maximális szigetelést biztosít. A rendszer ezáltal optimális megoldást jelent a környezetbarát építkezés valamennyi területe számára. Ausztriában, Leibnitz területén, amely egy különösen érzékeny vízvédelmi területen fekszik, 1996-ban az elsõ építési szakaszban 300 m ilyen rendszerû csatorna került megépítésre, majd a második szakaszban újabb 1600 m épült meg. 14

15 Csatorna idom 850/1000 és 1200/1000 A vasbeton csatorna elemek gyárilag PE béléssel vannak kialakítva Falvastagsága: 15 cm Nyomásterhelés: 160 KN/m Készelemek szélessége: 2,46 m A termékcsoport a következõkbõl áll: Aknabekötés DN 1000 oldal csõcsatlakozással, vagy anélkül Idomok max. 3 o irányváltoztatáshoz, Kanyaridomok max. 45 o nagyobb irányváltoztatáshoz, elágazó idomok, átmeneti és összekötõ elemek, átmeneti elemek a kerek csõrendszerhez és formadarabok valamennyi csatornaépítési követelményeknek megfelelõen. Készelemek belsõ méretei: Szélesség: 100 cm Magasság: 85 cm és 120 cm Egyéb méretek és dimenziók is lehetségesek. 15

16 Beton víznyelõ kúp DN 600 Termék: Excentrikus beton készelem Horony: z-falc Horony mélysége: 30 mm Beton minõsége: szulfát- és szennyvízellenálló Cement: CEM I 42,5 R WT 38 C3A mentes/hs Vasalás: Hágcsó: nincs nincs Alkalmazás Víznyelõ kúp beton készelem öntött vas víznyelõrácshoz (30 x 50 cm) Tömítõanyag: oldószermentes epoxigyanta ragasztó DN m v A B belsõ átmérõ építési magasság falvastagság lefolyó nyílás szélessége lefolyó nyílás hossza Termék neve DN m v A B a b c t Súly kb. kg Aknakúpelem Vízelnyelõrács öntöttvas 250 KN ~20 16

17 Kútgyûrûk DN 600 és DN 800 Gyûrû kialakítása Cilinderes betonkészelem Kívánságra furattal kialakítva Horony: Mélység: Vasalás: z-falc 30 mm a gyûrûnél fedõ-falc falcmélység: 50 mm nincs Tömítõanyag: oldószermentes epoxidgyanta ragasztó, homok-cement habarcs Födémgyûrû DN 600 Méretek (mm) Termék neve Megnevezés DA m m1 Födémgyûrû ø0,6 m FÖGY Terhelés kn Súly ca. kg Kútgyûrû DN 600 Termék neve Megnevezés Méretek (mm) Tartalom Súly DN m v f (ca.) ca. l ca. kg Kútgyûrû ø0,6 m KGY * 70 / Kútgyûrû ø0,6 m KGY * 70 / Fenékgyûrû ø0,6 m FGY *Fedlaphoronnyal is szállítható! Födémgyûrû DN 800 Méretek (mm) Termék neve Megnevezés DN m Födémgyûrû ø0,8 m FÖGY Terhelhetõség Súly ca. kg személygépkocsi 130 Kútgyûrû DN 800 Termék neve Megnevezés Méretek (mm) Tartalom Súly DN m v f (ca.) ca. l ca. kg Kútgyûrû ø0,8 m KGY / Kútgyûrû ø0,8 m KGY / Kútgyûrû ø0,8 m KGY

18 Kútgyûrûk DN 1000 és DN 1250 Gyûrû kialakítása Cilinderes betonkészelem Kívánságra furattal kialakítva Horony: Mélység: Vasalás: Tömítõanyag: z-falc 30 mm transzportvasalás oldószermentes epoxidgyanta ragasztó, homok-cement habarcs Födémgyûrû és kúpelem DN 1000 Termék neve Megnevezés Méretek (mm) Súly Kivitel Terhelés DN m BN ca. kg Födémgyûrû ø1,0 m FÖGY / Személygépjármû 180 Födémgyûrû ø1,0 m FÖGY / Tehergépjármû 380 Kúpelem ø1,0 m Kúpelem excentrikus Tehergépjármû 380 Kútgyûrû DN 1000 Termék neve Megnevezés Méretek (mm) Térfogat Súly DN m v f (ca.) ca. I ca. kg Kútgyûrû ø1,0 m KGY / Kútgyûrû ø1,0 m KGY / Kútgyûrû ø1,0 m KGY / Fenékgyûrû ø1,0 m FGY Födémgyûrû és kúpelem DN 1250 Termék neve Megnevezés Méretek (mm) Súly Kivitel Terhelés DN m BN ca. kg Födémgyûrû ø1,25 m FÖGY / Személygépjármû 300 Födémgyûrû ø1,25 m FÖGY / Tehergépjármû 640 Kúpelem ø1,25 m Kúpelem excentrikus Tehergépjármû 460 Kútgyûrû DN 1250 Termék neve Megnevezés Méretek (mm) Térfogat Súly DN m v f (ca.) ca. I ca. kg Kútgyûrû ø1,25 m KGY / Kútgyûrû ø1,25 m KGY / Fenékgyûrû ø1,25 m FGY * Kívánságra horganyzott nyílással is 600 x 600 mm szállítható! 18

19 Kútgyûrû DN 1500 Gyûrû kialakítása Cilinderes betonkészelem Kívánságra furattal kialakítva Horony: Mélység: Vasalás: Tömítõanyag: z-falc 30 mm transzportvasalás oldószermentes epoxidgyanta ragasztó, homok-cement habarcs Födémgyûrû és kúpelem DN 1500 Méretek (mm) Termék neve Megnevezés DN m BN Födémgyûrû ø1,5 m FÖGY Kivitel Terhelés Súly ca. kg / Személygépjármû 470 Födémgyûrû ø1,5 m FÖGY / Tehergépjármû 980 Kúpelem ø1,5 m Kúpelem centrikus Tehergépjármû 620 Kúpelem ø1,5 m Kúpelem excentrikus Tehergépjármû 640 Kútgyûrû DN 1500 Méretek (mm) Termék neve Megnevezés DN m v Kútgyûrû ø1,5 m KGY f (ca.) / Térfogat ca. I 880 Súly ca. kg 410 Kútgyûrû ø1,5 m KGY / Fenékgyûrû ø1,5 m FGY * Kívánságra horganyzott nyílással 600 x 600 mm is szállítható! 19

20 Kútgyûrûk DN 2000 és DN 2500 Gyûrû kialakítása Cilinderes betonkészelem Kívánságra furattal kialakítva Horony: Mélysége: Vasalás: Tömítõanyag: z-falc 30 mm transzportvasalás oldószermentes epoxidgyanta ragasztó, homok-cement habarcs Födémgyûrû és kúpelem DN 2000 Termék neve Megnevezés Méretek (mm) Súly Kivitel Terhelés DN m BN ca. kg Födémgyûrû ø2,0 m FÖGY / Személygépjármû 850 Födémgyûrû ø2,0 m FÖGY / Tehergépjármû 1870 Kúpelem ø2,0 m Kúpelem centrikus Tehergépjármû 1140 Kúpelem ø2,0 m Kúpelem centrikus Tehergépjármû 830 Kútgyûrû DN 2000 Termék neve Megnevezés Méretek (mm) Térfogat Súly DN m v f (ca.) ca. I ca. kg Kútgyûrû ø2,0 m KGY / Kútgyûrû ø2,0 m KGY / Fenékgyûrû ø2,0 m FGY Födémgyûrû és kúpelem DN 2500 Termék neve Megnevezés Méretek (mm) Súly Kivitel Terhelés DN m BN ca. kg Födémgyûrû ø2,5 m FÖGY / Személygépjármû 1710 Kúpelem ø2,5 m Kúpelem centrikus Tehergépjármû 1810 Kúpelem ø2,5 m Kúpelem centrikus Tehergépjármû 1110 Gyûrûprogram DN 2500 Termék neve Megnevezés Méretek (mm) Térfogat Súly DN m v f (ca.) ca. I ca. kg Kútgyûrû ø2,5 m KGY / Kútgyûrû ø2,5 m KGY / Kútgyûrû ø2,5 m KGY / Fenékgyûrû ø2,5 m FGY Fenékgyûrû ø2,5 m FGY * Kívánságra horganyzott nyílással is 600 x 600 mm szállítható! 20

21 Szivattyú mûtárgyak

22 Beton szivattyúakna DN 1000 Monolit szivattyúakna fenékelem Kúpos, vagy lapos fedlappal Laposfedlap kialakítása 1 nyílással, kívánság szerinti mérettel Alap kivitel: 1 nyílás DN 600 Horony: Mélysége: Frühwald Falc 70 mm Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló Vasalás: Hágcsó: vasalva nincs Szivattyúakna DN 1000 Termék neve Megnevezés Szivattyú aknafenék** SZAF 1000/1550 ** A szivattyú aknafenékre D 1000 aknaelemek is helyezhetõk! Méret Lásd ábra Súly ca. kg

23 Beton szivattyúakna DN 1200 Monolit szivattyúakna-fenékelem Aknagyûrûvel, szûkítõvel és lapos fedlappal Laposfedlap kialakítása 1 nyílással, kívánság szerinti mérettel Alap kivitel: 1 nyílás DN 600 Horony: Tömítõanyag: sima oldószermentes epoxigyantaragasztó Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló Vasalás: Hágcsó: vasalva nincs Szivattyúakna DN 1200 Termék neve Megnevezés Méret Súly ca. kg Szivattyúakna födém SZAFÖ 1200/200* Szivattyúakna födém SZAFÖ 1200/300** Szivattyúakna gyûrû SZAGY 1200/ Szivattyúakna gyûrû SZAGY 1200/ Szivattyúakna fenék SZAF 2000/ Szivattyúakna szûkítõ SZASZ 1200/ *250 kn terhelhetõ **400 kn terhelhetõ ***Az átmeneti szûkítõre DN 1000 aknaelemek is helyezhetõk! 23

24 Beton szivattyúakna DN 1500 Monolit szivattyúakna fenékelem Laposfedlap kialakítása 1 vagy 3 nyílással, kívánság szerinti mérettel Alap kivitel: 2 nyílás DN 600 Horony: z Falc Mélysége: 20 mm Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló Vasalás: Hágcsó: vasalva nincs Szivattyúakna DN 1500 Termék neve Megnevezés Méret Súly ca. kg Szivattyúakna födém SZAFÖ 1500/200** Szivattyúakna födém SZAFÖ 1500/300*** Szivattyúakna gyûrû SZAGY 1500/ Szivattyúakna gyûrû SZAGY 1500/ Szivattyúakna gyûrû SZAGY 1500/ Szivattyúakna fenék sima SZAF 1500/ Szivattyúakna fenék (szim.) SZAF 1500/700 S (szim.) Lásd ábra 3530 Szivattyúakna fenék (aszim.) SZAF 1500/700 ASZ (aszim.) Lásd ábra 3730 Szivattyúakna fenék (szim.) SZAF 1500/2350 ASZ (szim.) Lásd ábra 6600 Szivattyúakna fenék (aszim.) SZAF 1500/2350 ASZ (aszim.) Lásd ábra 6800 **250 kn terhelhetõ ***400 kn terhelhetõ 24

25 Beton szivattyúakna DN 2000 Monolit szivattyúakna fenékelem Laposfedlap kialakítása 1 vagy 3 nyílással, kívánság szerinti mérettel Alap kivitel: 3 nyílás DN 600 Horony: z Falc Mélysége: 20 mm Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló Vasalás: Hágcsó: vasalva nincs Szivattyúakna DN 2000 Termék neve Megnevezés Méret Súly ca. kg Szivattyúakna födém SZAFÖ 2000/200** Szivattyúakna födém SZAFÖ 2000/300*** Szivattyúakna gyûrû SZAGY 2000/ Szivattyúakna gyûrû SZAGY 2000/ Szivattyúakna gyûrû SZAGY 2000/ Szivattyúakna fenék sima SZAF 2000/ Szivattyúakna fenék (szim.) SZAF 2000/850 S (szim.) Lásd ábra 4060 Szivattyúakna fenék (szim.) SZAF 2000/2350 S (aszim.) Lásd ábra 9500 **250 kn terhelhetõ ***400 kn terhelhetõ 25

26 Beton szivattyúakna DN 2500 és DN 3000 Monolit szivattyúakna fenékelem Laposfedlap kialakítása 1 vagy 3 nyílással, kívánság szerinti mérettel Alap kivitel: 2 nyílás DN nyílás DN 600 Horony: Mélysége: z Falc a DN 2500-nél Sima a D 3000-nél 10 mm Cement minõsége: CEM I 42,5 R WT 38 az MSZ EN 197-1:2000 szerint szulfát- és szennyvízellenálló Vasalás: Hágcsó: vasalva nincs Szivattyúakna DN 2500 Termék neve Megnevezés Méret Súly ca. kg Szivattyúakna födém SZAFÖ 2500/200** Szivattyúakna födém SZAFÖ 2500/300*** Szivattyúakna gyûrû SZAGY 2500/ Szivattyúakna gyûrû SZAGY 2500/ Szivattyúakna fenék sima SZAF 2500/ Szivattyúakna DN 3000 Termék neve Szivattyúakna födém *250 kn terhelhetõ **400 kn terhelhetõ Megnevezés SZAFÖ 3000/200** Méret Súly ca. kg Szivattyúakna födém SZAFÖ 3000/300*** Szivattyúakna gyûrû SZAGY 3000/ Szivattyúakna gyûrû SZAGY 3000/ Szivattyúakna fenék sima SZAF 3000/

27 Szennyvíztisztító kisberendezések

28 Csepegtetõtestes szennyvíztisztító kisberendezés Bio-Clear, 1-3 tartályos, 5-50 lakosegyenértékig Mûszaki és technológiai leírás A berendezés 3 tisztítási fokozatból áll elõtisztítás, biológiai fokozat, utótisztítás és a kommunális, azaz házi szennyvíz tisztítására szolgál. A tisztítási kapacitástól függõen 3 különbözõ építési kivitelbõl (építési sorból) álló rendszereket gyártunk: 1 építési sor egy berendezés: 1 12 lakosegyenértékig 2 építési sor két berendezés: 20 lakosegyenértékig 3 építési sor három vagy több berendezés: 30 lakosegyenérték felett. A berendezés megfelel az MSZ EN :2006 szabványnak. A szennyvíz elõször egy háromkamrás oldómedencébe kerül, ahol a durva szennyezõdések elválasztódnak. Ezt követõen kerül a biológiai fokozatot jelentõ csepegtetõtestre, amelynek felületére egy ütközõ lemez biztosítja az egyenletes rájutást. A szennyvíz áthalad a lávasalakkal töltött téren, majd a csepegtetõtest perforált aljzatán keresztül a tároló térbe jut, amely összeköttetésben áll az ellenõrzõ és a szivattyú térrel. A lávasalak felületén egy különbözõ mikroorganizmusokból álló biológiai film, ill. mezõ képzõdik, amely a szennyezõ anyagok lebontását végzi. A salaktöltet meglévõ köztes tere megfelelõ levegõztetést biztosít. A levegõztetés a lyukacsos fedlapon, valamint a salaktér aljáig jutó levegõztetõ csövön keresztül történik. A tároló térbe jutott szennyvíz rendszeres idõközönként, valamint a recirkulációs aránytól függõen, az 1. sz. szivattyú segítségével kb. 1:1 arányban az elõtisztítóba, ill. az elosztó tányéron keresztül a csepegtetõtest felszínére jut. Az elosztó tányér és az ütközõ lemez biztosítják az egyenletes elosztást a csepegtetõtest felszínén. Amennyiben a tárolótér vízszintje egy bizonyos szintet elért, a 2. sz. szivattyú a tisztított szennyvizet intervallumonként az utótisztítóba juttatja. A szivattyú kapcsolási pontját egy úszókapcsoló szabályozza. A szivattyúzás alatt a nyomócsõ apró nyílásain keresztül a tisztított szennyvízbõl egy kis mennyiség a medencefenék mentén nagy sebességgel távozik, és ezáltal megakadályozza az iszap leülepedését a tároló térben. Egy minimális vízmennyiség mindig visszamarad a tároló térben. Ezáltal a csepegtetõtest rendszeres visszaöblítése is biztosított. Az éjszakai órákban a csepegtetõtestnek egy további 2 5 perces öblítése is történik, amely biztosítja, hogy az a lerakódásoktól hosszú távon mentes maradjon. Az utótisztítóba szállított és ott lerakódott iszapot egy szivattyú rendszeres idõközönként az elõtisztítóba juttatja. Tartályok és fedlapok A tartályok és fedlapok jól bevált, C30/37/XC3/XA2 minõségû betonból gépi eljárással nagy szériában készülnek. Az erõsen szulfátellenálló cement felhasználása révén a tartályok tartósan szennyvízellenállók. Alkatrészek Alkatrészek kompletten PVC-bõl, a rögzítések rozsdamentes nemesacélból készülnek. Szivattyúk Hosszútávon jól bevált merülõmotoros szivattyúk kizárólag rozsdamentes nemesacélból, 230 V- 50 Hz-0,2 0,6 kw. A szállítási teljesítményt megfelelõ szelepbeállításokkal lehet szabályozni. Irányítástechnika Teljesen elektronikus, mikroprocesszoros irányítástechnika terhelés- és nyomásellenõrzéssel, valamint üzemóraszámlálóval az aggregátok számára. Az üzemzavar jelzõ optikailag és akusztikailag is jelez. Beépítés és szerelés A berendezés beépítését valamennyi szakképzett építõipari vállalat végezheti. Kívánságra, valamint megfelelõ behajtó út esetén a berendezést monolit kivitelben is szállítjuk és beépítjük. Az elektromos csatlakozásokat elektromos szakcéggel (szakemberrel), vagy cégünk ügyfélszolgálatával kell elvégeztetni. Karbantartás A berendezéseink robosztus és megbízható szennyvíztisztító rendszerek. Ennek ellenére a karbantartásuk nagyon fontos és elhagyhatatlan. Ennek érdekében ügyfeleinknek költségtakarékos karbantartási szerzõdést kínálunk. 28

29 Bio-Clear szennyvíztisztító kisberendezés 1 tartályos, 5 lakosegyenérték Tartozékok: Valamennyi csõátvezetés magfúrással és tömítéssel sematikus metszet (levegõztetés a rajz síkjára forgatva) A beton minõsége: C30/37/XC3/XA2 erõsen szulfátellenálló cement felhasználásával. A beépítés elõtt ellenõrizni kell: 1.) az egyes elemek magassági méreteit 2.) az egyes elemek egyezését a megrendeléssel 3.) a beépítésnél ügyelni a fugák méreteire!! A fedlap az A osztálynak felel meg (járható), ráhajtható fedlapok esetén, azaz a C osztályig (250 kn) megnövekednek a beépítési méretek 230 mm-el! A nyers szennyvíz vezeték egyben a tisztító berendezés levegõztetõ vezetéke is. A beépítési és szerelési utasításokat figyelembe kell venni! 29

30 Mérettáblázat/típus áttekintés Bio-Clear, 1 tartályos, 5-12 lakosegyenértékig Bio - Clear Kapacitás napi szennyvízmennyiség mértékegység leé 8-1 / /20 8 BC 12-1 /25 m 3 /d 0,75 1,20 1,80 napi szennyvízterhelés kg BOI 5 /d 0,30 0,48 0,72 Q 10 m 3 /h 0,075 0,12 0,18 12 Beépítési mélység és súly Tartály Beépítési mélység Befolyó szennyvíz mélysége (BM) Elfolyó szennyvíz mélysége (EM) Belsõ átmérõ ø (DN) Legnehezebb építési elem kompakt kivitel Töltõ anyag (1000 kg/m 3 ) m 2,93 3,43 3,65 m 0,85 0,85 1,07 m 0,95 0,95 1,17 m 2,00 2,00 2,50 t 7,26 8,30 8,86 t 1,90 2,60 4,2 Térfogat Elõtisztító Vízmélység m 1,83 2,33 2,33 Térfogat m 3 2,0 2,5 4,1 Csepegtetõtest Töltõ anyag magassága m 1,33 1,83 1,83 Térfogat m 3 1,9 2,6 4,2 Tároló tér térfogata m 3 0,55 0,55 0,90 vízmélysége m 0,25 0,25 0,25 Térfogat-terhelés kg/(m 3 * d) 0,11 0,12 0,11 Utótisztító Felület m 2 0,32 0,32 0,47 Felületi terhelés m 2 /(m 2 * h) 0,23 0,38 0,38 Vízmélység m 1,83 2,33 2,33 Térfogat m 3 0,59 0,75 1,10 Tartózkodási idõ h 7,9 6,3 6,1 Szivattyúk Éves energiaszükséglet* kwh * Terheléstõl függõen kb. 20%-os ingadozás lehetséges Mûszaki változtatás lehetõsége fenntartva. 30

31 Csepegtetõtestes szennyvíztisztító kisberendezés Bio-Clear, 2 tartályos, 16 lakosegyenérték Tartozékok: Valamennyi csõátvezetés magfúrással és tömítéssel A beton minõsége: C30/37/XC3/XA2 erõsen szulfátellenálló cement felhasználásával. A beépítés elõtt ellenõrizni kell: 1.) az egyes elemek magassági méreteit 2.) az egyes elemek egyezését a megrendeléssel 3.) a beépítésnél ügyelni a fúgák méreteire!! Az összekötõ vezetéket könyök nélkül kell elhelyezni, a tartályok közötti távolság max. 1 m legyen. A fedlap az A osztálynak felel meg (járható), ráhajtható fedlapok esetén, azaz a C osztályig (250 kn) megnövekednek a beépítési méretek 230 mm-el! A nyers szennyvíz vezeték egyben a tisztító berendezés levegõztetõ vezetéke is. A berendezéstõl az irányító szekrényig (belsõ téri felállítás) kábel vezetése szükséges (2 földkábel EYYI 7 x 1,5 mm 2 ). A beépítési és szerelési utasításokat figyelembe kell venni! 31

32 Mérettáblázat/típus áttekintés Bio-Clear, 2 tartályos, 5-20 lakosegyenértékig Bio - Clear Kapacitás napi szennyvízmennyiség mértékegység leé 5-2 / / / m 3 /d 0,75 0,20 1,80 napi szennyvízterhelés kg BOI 5 /d 0,30 0,48 0,72 Q 10 m 3 /h 0,08 0,12 0, / ,40 0,96 0, / ,00 1,20 0,30 Beépítési méretek Elõtisztító Befolyó szennyvíz mélysége (BM) m 0,85 0,85 0,85 0,85 0,85 Elfolyó szennyvíz mélysége (EM) m 0,95 0,95 0,95 0,95 0,95 Belsõ átmérõ ø (d1) m 2,00 2,00 2,00 2,00 2,00 Beépítési mélység m 2,18 2,43 2,43 2,68 2,93 Csepegtetõtest/Utótisztító Befolyó szennyvíz mélysége (BM) m 0,97 0,97 0,97 1,07 1,07 Elfolyó szennyvíz mélysége (EM) m 0,97 0,97 0,97 1,07 1,07 Belsõ átmérõ ø (d2) m 2,00 2,00 2,00 2,50 2,50 Beépítési mélység m 2,88 3,38 4,13 3,85 4,35 Súly Legnehezebb építési elem* t 2,6 2,6 2,6 3,7 3,7 Töltõanyag (1000 kg/m 3 ) t 1,8 2,5 3,7 5,5 6,8 Beépítési méretek Elõtisztító Vízmélység m 1,11 1,36 1,36 1,61 1,86 Térfogat Csepegtetõtest Töltõanyag magassága m 3 m 3,3 1,2 4,1 1,7 4,1 2,5 4,8 2,1 5,6 2,6 térfogat m 3 1,8 2,5 3,7 5,5 6,8 Tároló tér térfogata m 3 0,55 0,55 0,55 0,90 0,90 max. vízmélység m 0,25 0,25 0,25 0,25 0,25 Térfogatterhelés kg/(m 3 * d) 0,11 0,13 0,13 0,12 0,12 Utótisztító Felület m 2 0,72 0,72 0,72 1,14 1,14 Felületi terhelés m 3 /(m 2 * h) 0,10 0,17 0,25 0,21 0,26 Vízmélység m 1,81 2,31 3,06 2,68 3,18 Térfogat m 3 1,30 1,66 2,20 3,06 3,63 Tartózkodási idõ h 17,4 13,9 12,2 12,7 12,1 Szivattyúk Éves energia igény** kwh/a * nagyobb súlyú elemek gyári ragasztással készülhetnek! ** Terheléstõl függõen kb. 20%-os ingadozás lehetséges. Mûszaki változtatás lehetõsége fenntartva. 32

33 Csepegtetõtestes szennyvíztisztító kisberendezés Bio-Clear tároló, puffer medencével A Frühwald csepegtetõtestes szennyvíztisztító rendszerek általában stabilak a terhelési ingadozásokkal szemben, különösen, ha az eltérések nem nagyobbak 20%-nál. Problémát okozhatnak azonban a lökésszerû terhelések, amelyek különösen vendéglátó egységeknél és hasonló üzemeknél lépnek fel. A Bio-Clear csepegtetõtestes berendezések szériás kialakításainál a lökésszerû terheléseket egy puffertér kialakításával egyenlítjük ki. Az olyan objektumoknál azonban, amelyeknél erõs, a megszokott mértéket (Q10) meghaladó, lökésszerû terhelések lépnek fel, a biológiai fokozat és az utótisztító túlterhelése jöhet létre, csökkentve ezáltal a tisztítási teljesítményt. A tároló, puffer tér, ill. medence típustáblázatban feltüntetett kapacitását a normális, házi üzemre méreteztük. Az olyan objektumoknál, amelyeknél erõs terhelési ingadozások, ill. a szokásos mértéken (Q10) felüli lökésszerû terhelések léphetnek fel, a biológia és az utótisztítás túlterhelése jöhet létre, ami csökkenti a tisztítási teljesítményt. Ezt elkerülendõ, a legtöbb szennyvíztisztítót gyakran túl nagyra méretezik (maximális terhelésre), amelyek aztán alulterheléssel mûködnek. Ez ugyan a csepegtetõtestes berendezéseinknek nem jelent problémát, mégis a csak rövid ideig fellépõ lökésszerû csúcsterhelésre történõ méretezésbõl magas beruházási költségek keletkeznek, ezért ezt a módszert nem javasoljuk. Cégünk egy tároló, puffer medence kialakítását alkalmazza, amely a berendezésbe érkezõ szennyvíz mennyiségét kiegyenlíti és óránként az átlagos, napi szennyvízmennyiség 1/24-ét juttatja a biológiai fokozatba. Erõsebb terheléseket a puffer medence felfogja, míg kevesebb beérkezõ mennyiség esetén a medence tartalma feldolgozásra kerül. Ezáltal a szennyvíztisztító berendezés egészét arányosan kisebbre lehet méretezni és ezáltal költségeket lehet megtakarítani. Az üzembiztonság is megnövekszik, hiszen a biológia optimálisan erre a középsõ terhelésre áll be. A puffer, tároló medence kialakítása A puffer medence alapvetõen két elõtisztító tartály, medence közé kerül elhelyezésre. Csak egy elõtisztító medence esetén ennek egyik kamráját használjuk puffer medenceként. A térfogat kiszámítása A lökésszerû terheléssel rendelkezõ objektumok esetén (vendéglátók, kiránduló helyek, stb.) célszerû terhelési görbét felállítani. Cégünk referencia telepei között számos kis objektum, vendéglátó és szálláshely, valamint szõlõtermelõ üzem berendezése is megtalálható. 33

34 Bio-Clear szennyvíztisztító kisberendezés 1 tartályos, 5-12 lakosegyenértékig Mûszaki leírás A rendszer a következõkbõl áll: elõtisztító, csepegtetõtest, mint biológiai fokozat és utótisztító. Kialakítása Beton készelemekbõl gyártott szennyvíztisztító kisberendezés integrált elõ- és utótisztítóval. Falvastagság min. 10 cm, gyárilag epoxigyantaragasztóval ragasztva (Sikadur 31). Kúpos elem és fedlap A osztályú, 15 kn, levegõztetõ nyílásokkal. Valamennyi falfurat gyárilag elkészítve. A be- és elfolyó szennyvíz vezetékek és az üres csõcsatlakozások DN 150/100 magfúrással és elasztikus falátvezetéssel készülnek. Az elõtisztító legalább kétkamrás oldómedencébõl áll. Az utótisztítóban az iszapcsúszda lejtése min. 60 o. Valamennyi vízzel érintkezõ betonelem minõsége minimum C30/37/XC3/XA2, azaz erõsen szulfát- és szennyvízellenálló beton. Biológiai fokozat A csepegtetõtest töltõanyaga eltömõdésmentes, porózus, ellenálló és mosott anyag (javasolt: lávasalak mm) legyen. Egy levegõztetõ csövet (DN 100) kell egészen a töltõanyag aljáig vezetni. Ennek csatlakozását elasztikus csatlakozású magfuratként (Frühwald 910 vagy hasonló) kell kialakítani, csõvel, levegõztetõ kalappal, valamin valamennyi rögzítõ anyaggal együtt. Lökésszerû napi ingadozás esetén a biológiai fokozat és az utótisztító túlterhelésének megakadályozása érdekében, egy tároló, puffer medence kialakítása szükséges, amelynek térfogata a napi vízmennyiség (min. 60l/leé) 1/3-a. A biológia kiszáradásának megakadályozását egy megfelelõ visszaszivattyúzási, ill. öblítési technika biztosítja. A csepegtetõtestes szennyvíztisztító berendezés méretezése, tervezése és üzemmódja meg kell feleljen az MSZ EN :2006 szabványnak. A Bio-Clear csepegtetõtestes kisberendezésekkel elérhetõ tisztított szennyvízparaméterek: Gépészeti kialakítás: 1 üres csõ DN 300, 3 szivattyú 0,22 kw, 230 V rozsdamentes nemesacél nyomócsövek PVC-U, legalább DN 40, PN 6, valamennyi rögzítõ anyag rozsdamentes nemesacélból, 2 úszókapcsoló, egy karbantartás nélküli elosztó berendezés, valamennyi csõvezeték elhelyezése a tartályon belül. A szivattyúk és az úszók gyorszáró csavarral fentrõl kivehetõk. Egy programozható, teljesen automata irányító egység belsõ térbe szerelve, az elektromos elõírásoknak megfelelõen. A szivattyúk terhelésének ellenõrzése, optikai és akusztikai zavarjelzõvel, valamennyi üzemtényezõ kijelzése kétsoros LCD kijelzõn, a rácsatlakozott szivattyúk üzemóra számlálóval. A rendszer a kész munkagödörbe kerül elhelyezésre. A vízzáróságot tömítési próbával kell ellenõrizni. Az üzemeltetõ személy betanítása a végsõ beszerelés alkalmával történik. A rendszer átadását be kell jegyezni az üzemkönyvbe. Kötelezõ szállítási adatok: Gyártmány Típus Csatlakozó áram (kw) Áramfogyasztás/év (kwh) Elõtisztító térfogata (m 3 ) Csepegtetõtest anyaga Töltõanyag térfogata (m 3 ) Utótisztító térfogata (m 3 ) Utótisztító felülete (m 2 ) Tároló tér térfogata (m 3 ) KOI < 90 mg/l TOC < 30 mg/l BOI5 < 25 mg/l NH4-N < 10 mg/l C o > 12 o esetén Össz.leb.anyag < 50 mg/l ön < 35 mg/l öp < 10 mg/l A Bio-Clear csepegtetõtestes szennyvíztisztító kisberendezés család mûszaki és technológiai paraméterei lehetõvé teszik a berendezések alkalmazását a Balaton vízgyûjtõ területén kívül az ország egész területén. 34

35 Bio-Clear szennyvíztisztító kisberendezés 2 tartályos, 5-20 lakosegyenértékig Mûszaki leírás A rendszer a következõkbõl áll: elõtisztító, csepegtetõtest, mint biológiai fokozat és utótisztító medence. Beton készelemekbõl gyártott 3-kamrás oldómedence, falvastagság min. 10 cm, kúpos elem és fedlap A osztályú, 15 kn, levegõztetõ nyílások nélkül. Valamennyi falfurat gyárilag elkészítve. A be- és elfolyó szennyvízvezetékek (DN150) magfúrással és elasztikus falátvezetéssel kialakítva. Beton készelemekbõl gyártott csepegtetõtestes tartály integrált ellenõrzõ aknával és integrált utótisztítóval. Falvastagság min. 10 cm, gyárilag epoxigyantaragasztóval ragasztva (Sikadur 31). Kúpos elem és fedlap A osztályú, 15 kn, levegõztetõ nyílásokkal. Valamennyi falfurat gyárilag elkészítve. A be- és elfolyó szennyvíz vezetékek DN150/100 magfúrással és elasztikus falátvezetéssel. Az utótisztítóban az iszapcsúszda lejtése min. 60 o. A fugákat húzásbiztosan epoxidgyanta ragasztóval (Sikadur 31, vagy hasonló) kell ragasztani. Valamennyi vízzel érintkezõ betonelem minõsége minimum C30/37/XC3/XA2, azaz erõsen szulfát- és szennyvízellenálló beton. A csepegtetõtest töltõanyaga eltömõdésmentes, porózus, ellenálló és mosott anyag (javasolt: lávasalak mm) legyen. Egy levegõztetõ csövet (DN 100) kell egészen a töltõanyag aljáig vezetni. Ennek csatlakozását elasztikus csatlakozású magfuratként kell kialakítani, csõvel, levegõztetõ kalappal, valamint valamennyi rögzítõ anyaggal együtt. Lökésszerû napi ingadozás esetén a biológiai fokozat és az utótisztító túlterhelésének megakadályozása érdekében, egy tároló, puffer medence kialakítása szükséges, amelynek térfogata a napi vízmennyiség (min. 45 l/leé) 1/4-e. A biológia kiszáradásának megakadályozását egy megfelelõ visszaszivattyúzási, ill. öblítési technika biztosítja. A csepegtetõtestes szennyvíztisztító berendezés méretezése, tervezése és üzemmódja meg kell feleljen az MSZ EN :2006 szabványnak. A Bio-Clear csepegtetõtestes szennyvíztisztító kisberendezés család mûszaki és technológiai paraméterei lehetõvé teszik a berendezések alkalmazását a Balaton vízgyûjtõ területén kívül az ország egész területén. Gépészeti kialakítás: 3 szivattyú 0,22, ill. 0,55 kw, 230 V rozsdamentes nemesacél, nyomócsövek PVC-U, legalább DN 40, PN 6, valamennyi rögzítõ anyag rozsdamentes nemesacélból, 2 úszókapcsoló, egy karbantartás nélküli elosztó berendezés, valamennyi csõvezeték elhelyezése a tartályon belül. A szivattyúk és az úszók gyorszáró csavarral fentrõl kivehetõk. Egy programozható, teljesen automata irányító egység belsõ térbe szerelve, az ÖVE elõírásoknak megfelelõen. A szivattyúk terhelésének ellenõrzése, optikai és akusztikai zavarjelzõvel, valamennyi üzemtényezõ kijelzése kétsoros LCD kijelzõn, a rácsatlakozott szivattyúk üzemóra számlálóval. A rendszer a kész munkagödörbe kerül elhelyezésre. A vízzáróságot tömítési próbával kell ellenõrizni. Az üzemeltetõ személy betanítása a végsõ beszerelés alkalmával történik. A rendszer átadását be kell jegyezni az üzemkönyvbe. Kötelezõ szállítási adatok: Gyártmány Típus Csatlakozó áram (kw) Áramfogyasztás/év (kwh) Elõtisztító térfogata (m 3 ) Csepegtetõtest anyaga Töltõanyag térfogata (m 3 ) Utótisztító térfogata (m 3 ) Utótisztító felülete (m 2 ) Tároló tér térfogata (m 3 ) A Bio-Clear csepegtetõtestes kisberendezésekkel elérhetõ tisztított szennyvízparaméterek: KOI < 90 mg/l TOC < 30 mg/l BOI5 < 25 mg/l NH4-N < 10 mg/l C o > 12 o esetén Össz.leb.anyag < 50 mg/l ön < 35 mg/l öp < 10 mg/l 35

36 Bio-Flow levegõztetett, rögzített ágyas szennyvíztisztító kisberendezés 1-3 tartályos (1-3. építési sor), lakosegyenértékig Mûszaki és technológiai leírás A berendezés 3 tisztítási fokozatból áll elõtisztítás, biológiai fokozat, utótisztítás a házi, azaz kommunális szennyvíz tisztítására szolgál. A tisztítási kapacitástól függõen 3 különbözõ építési kivitelben (építési sorból) álló rendszereket gyártunk: 1 építési sor egy berendezés 1 16 lakosegyenértékig 2 építési sor két berendezés 30 lakosegyenértékig 3 építési sor három vagy több berendezés 30 lakosegyenérték felett A berendezés megfelel az MSZ EN :2006 szabványnak. Az elõtisztítóban a leülepedõ és a felúszó anyagok visszamaradnak, a folyékony alkotórészek pedig egy merülõfalon keresztül a biológiai fokozatba kerülnek. A biológiai fokozat levegõztetett rögzített ágyas rendszerû, amely a rögzített ágyas és az eleveniszapos eljárás kombinációja. A tisztítás folyamata itt lényegében a PE rácsszerkezeten megtelepedett baktériumok és mikroorganizmusok által megy végbe, amelyek a szennyvízbõl táplálkoznak. A mikroorganizmusok oxigénellátása érdekében egy kompresszoros és egy membránlevegõztetõ segítségével alulról levegõt juttatunk be. A biológiai fokozatot a tisztítási teljesítmény optimálása végett 2 egymástkövetõ fokozatra (kaszkádra) osztottuk. Ezt követõen a szennyvíz az utótisztítóba kerül, ahol a kimosott iszap elválik a tisztított szennyvíztõl és leülepedik a fenékre. Innen az iszapot egy karbantartást nem igénylõ mágnesszelep által irányított nyomott levegõs emelõ visszajuttatja az elõtisztítóba, ahol az tárolódik. Ezt a tisztítási rendszert magas üzembiztonság és kiváló tisztítási teljesítmény jellemzi, azonban a szélsõséges terhelési ingadozásokra csak korlátozottan van lehetõség. Konstrukció Valamennyi építési rész ellenálló, az alkalmazásnak megfelelõ anyagból készült. Beépített alkatrészek A rögzített ágy egy merülõ PE rácsszerkezetbõl áll, amely magas hézagtérrel és m 2 /m 3 nagyságú fajlagos felülettel rendelkezik. A felúszás megakadályozása végett a rácsszerkezet rögzítve van. A csõvezetékek anyaga PVC, a rögzítõ anyagok pedig rozsdamentes nemesacélból készülnek. A korróziómentes levegõszabályozók minden levegõztetõnél egyesével szabályozhatók. Az EPDM-membrános csõmembrán levegõztetõk zajhatásoktól mentes üzemet biztosítanak. Kompresszor Hosszútávon bevált, kiváló minõségû kompresszorok kerülnek felhasználásra, 230 V-50 Hz, 0, kw, 30 leé felett: 0,50 1,25 kw. A zajszint 1,5 m távolságban kb. 43 db(a), 30 leé felett: kb. 60 db(a), mindazonáltal saját kompresszor akna javasolt. Irányítástechnika Teljesen elektronikus, mikroprocesszoros irányítástechnika terhelés- és nyomásellenõrzéssel, valamint üzemóraszámláló az aggregátok számára. Az üzemzavarjelzõ optikailag és akusztikailag is jelez. Beépítés és szerelés A berendezés beépítését valamennyi kvalifikált építõipari vállalat végezheti. Kívánságra, valamint megfelelõ behajtó út esetén a berendezést monolit kivitelben is szállítjuk és beépítjük. Az elektromos csatlakozásokat elektromos szakcéggel (szakemberrel), vagy cégünk ügyfélszolgálatával kell elvégeztetni. Karbantartás A berendezéseink robosztus és megbízható szennyvíztisztító rendszerek. Ennek ellenére a karbantartásuk nagyon fontos és elhagyhatatlan. Ennek érdekében ügyfeleinknek költségtakarékos karbantartási szerzõdést kínálunk. Tartályok és fedlapok A tartályok és fedlapok jól bevált, C30/37/XC3/XA2 minõségû betonból gép eljárással nagy szériában készülnek. Az erõsen szulfátellenálló cement felhasználása révén a tartályok tartósan szennyvízellenállók. 36

37 Levegõztetett rögzített ágyas szennyvíztisztító berendezés Bio-Flow, 1 tartályos, 5 lakosegyenérték Tartozékok: Furatok tömítéssel teljes gyári elõkészítés A beton minõsége: C30/37/XC3/XA2 erõsen szulfátellenálló cement felhasználásával. A beépítés elõtt ellenõrizni kell: 1.) az egyes elemek magassági méreteit 2.) az egyes elemek egyezését a megrendeléssel 3.) a beépítésnél ügyelni a fúgák méreteire!! A beépítési és szerelési utasításokat figyelembe kell venni! A fedlap az A osztálynak felel meg (járható), ráhajtható fedlapok esetén, azaz a C osztályig (250 kn) megnövekednek a beépítési méretek 230 mm-el! A nyers szennyvíz vezeték egyben a tisztító berendezés levegõztetõ vezetéke is. A DN 100-as technológiai csõvezeték a berendezéstõl az irányító egységig szükséges. 37

38 Mérettáblázat/típus áttekintés Bio-Flow, 1 tartályos, 5-16 lakosegyenértékig Bio - Clear mértékegység 5-1 / / / / 25 Kapacitás leé napi szennyvízmennyiség m 3 /d 0,75 1,20 1,80 2,40 napi szennyvízterhelés kg BOI 5 /d 0,30 0,48 0,72 0,96 Q 10 m 3 /h 0,08 0,12 0,18 0,24 Beépítési mélység Befolyó szennyvíz mélysége Elfolyó szennyvíz mélysége ø (DN) m m m 0,85 0,95 2,00 Beépítési mélység m 2,38 2,88 3,10 3,60 vízszint m 1,28 1,78 1,80 2,30 Súly legnehezebb építési elem t 2,59 2,59 3,66 3,66 kompakt kivitel, legnehezebb építési elem Térfogat Elõtisztító Térfogat m 3 1,41 1,96 3,15 4,03 Rögzített ágy Magasság m 0,90 1,50 1,50 1,80 Felület (125 m 2 /m 3 ) m Felületi terhelés g/(m 3 *d) 1,75 1,69 1,30 1,45 Utótisztító Felület m 2 0,75 0,75 0,84 0,84 Felületi terhelés m 3 /m 2 xh) 0,10 0,16 0,21 0,29 Térfogat m 2 0,49 0,68 1,51 1,93 Tartózkodási idõ h 6,5 5,6 8,4 8,0 Levegõztetõ Kompresszor teljesítménye kw 0,08 0,10 0,10 0,20 Éves energia szükséglet* kwh * Terheléstõl függõen kb. 20%-os ingadozás lehetséges Mûszaki változtatás lehetõsége fenntartva. 0,85 0,95 2,00 1,07 1,17 2,50 1,07 1,17 2,50 t 4,9 6,0 7,9 9,3 38

39 Levegõztetett rögzített ágyas szennyvíztisztító berendezés Bio-Flow, 2 tartályos, 30 lakosegyenérték Tartozék: Furatok tömítéssel teljes gyári elõkészítés A beton minõsége: C30/37/XC3/XA2 erõsen szulfátellenálló cement felhasználásával. A beépítés elõtt ellenõrizni kell: 1.) az egyes elemek magassági méreteit 2.) az egyes elemek egyezését a megrendeléssel 3.) a beépítésnél ügyelni a fúgák méreteire!! A beépítési és szerelési utasításokat figyelembe kell venni! A fedlap az A osztálynak felel meg (járható), ráhajtható fedlapok esetén, azaz a C osztályig (250 kn) megnövekednek a beépítési méretek 230 mm-el! A nyers szennyvíz vezeték egyben a tisztító berendezés levegõztetõ vezetéke is. A DN 100-as technológiai csõvezeték a berendezéstõl az irányító egységig szükséges. 39
