1 FILCOTEN pro Nagy terhelhetőségű folyókák. ÚJ! 100 % újrahasznosítható fantasztikusan könnyű E terhelési osztályig FILCOTEN pro - Program. Hydro BG vízelvezető rendszerek

2 FILCOTEN - innovatív beton-kompozíció! Egy új, saját fejlesztésű alapanyag alkalmazásával a folyókák könnyebbek, erősebbek, ütésállóbbak és emellett környezetbarát termékek. A szálerősített folyóka innovatív és elismert! az első környezetbarát HIGH-TEC, betonfolyóka! ütésálló és stabil szálerősített anyaggal erősítve E terhelési osztályig előremutató - fenntartható az 50%-os nyersanyag- és súlycsökkenés miatt ökológiailag is értékes A természet kedvéért... A FILCOTEN - anyagkombináció és a gyártási folyamat lehetővé teszi a 100%-os újrahasznosíthatóságot, környezetbarát termékek gyártását. A termék környezetbarát termék igazolással bír, melyet a Linzi Föld- és Építőanyag vizsgáló intézet adott ki. Továbbá a rosenheim-i IBR (Építészetbiológiai Intézet) Az IBR ÁLTAL BEVIZSGÁLT ÉS AJÁNLOTT címmel tüntette ki. Az intézet célja, hogy a környezetbarát termékeket megismertesse a felhasználókkal. 2 Fenntarthatóság a BG-nél:

3 KÖRNYEZETBARÁT természetes építőanyag %-ban újrahasznosítható bontásnál, válogatás nélkül, a törmelékkel együtt elszállítható, a termék a Linzi Föld- és Építőanyag Vizsgáló Intézet által bevizsgált KÖRNYEZETBARÁT! az IBR által bevizsgált és ajánlott természetbarát, mivel gyanta, oldószer és nehézfém mentes - sztirol gőzöktől, biocidoktól, szálló portól mentes elenyésző káros környezeti hatás csökkenthető szállítási költségek, kevesebb CO 2 kibocsátás, zaj és pormentes gyártási technológia ÜTÉSÁLLÓ ÉS STABIL anyaga szálerősített beton különösen robosztus, magas ütésállósággal bír, és jól állja a hőmérséklet ingadozást E 600 kn terhelési osztályig EN 1433 szerint abszolút törésbiztos, kamionnal, és targoncával is járható ÜTÉSÁLLÓ ÉS STABIL! ellenáll a fagynak és a sónak a termék a Föld- és Építőanyag Vizsgáló Intézet által bevizsgált UV álló gyantamentes, cementbázisú betonanyag nagyobb ellenállás a hajlító erőkkel szemben mint a hagyományos betontermékeknél 3

4 FILCOTEN pro - a könnyű betonfolyóka kimagasló előnyei! 1 3 különböző tokkal szállítható: öntöttvas, horganyzott acél, vagy rozsdamentes acél 6 optimalizált keresztmetszetű folyókák a maximális lefolyás és öntisztítás segítéséhez 2 a rács fogadó tok rögzítése a betonban több ponton történik 7 a folyóka betonalaphoz való biztos rögzítését a folyóka testben kialakított mélyedések biztosítják - egyben meggátolják a folyóka felúszását 3 tok előre kialakított mélyedésekkel a fix-csatlakozáshoz 8 minden folyóka alsó kifolyás előkészítéssel készül 4 tömíthető biztonsági falc a folyókák közötti szigeteléshez 9 az oldalfalak maximális stabilitása érdekében a terméket erős bordákkal láttuk el 5 sima belső felületek a jobb lefolyás érdekében Felhasználási terület. A FILCOTEN pro folyókák különösen alkalmasak ipari területekre történő beépítésre, mint pl. gyárak és üzemek, raktárépületek, parkolók, benzinkutak, valamint ugyancsak ideális közterületek mint pl. sétálóutcák, lakóparkok, sport-és szabadidős létesítmények, parkok, városterek, pályaudvarok, vagy kerékpár- és gyalogjárdák vízelvezetésére. Privát felhasználók a házuk, vagy udvaruk bejáróinál, teraszoknál, és hasonló területeken alkalmazhatják.

5 10 egyszerűen rögzíthető - fix-csatlakozás minden rácsnál. Az új fix-csatlakozás lehetővé teszi a négypontos gyorscsatlakozást a fedlap folyókához való rögzítésére. A tokokon lévő tartórugók minden rácsvariációnál előre kialakított mélyedésekbe illeszkednek, így a fedlap egyszerűen és biztonságosan rögzíthető. 11 A fedlap alsó részén csapok akadályozzák meg a hosszirányú elmozdulást Minden felhasználási területre alkalmas tokvariációk! A FILCOTEN pro folyókatestek öntöttvas tokkal (L-profilú), horganyzott vagy rozsdamentes acéltokkal (h-profilú) készülnek. öntöttvas tok KTL bevonattal horganyzott acéltok rozsdamentes acéltok 5

6 FILCOTEN pro - Profi folyóka a mélyépítő területhez! Hasznok és előnyök. 3 különböző tok (öntöttvas, horganyzott acél, rozsdamentes acél) folyókák 0,5 %-os belső lejtéssel és anélkül minden névleges méretben 0,5 m-es részelemek belső lejtés nélküli folyókák esetén (Sz. 0, 5-0, 10-0) mini laposfolyókák alacsony beépítési magasságokkal rácsok A 15 kn-től E 600 kn-es osztályig hálós, bordás, vagy hosszbordás designban rácsok rögzített csatlakozási rendszerrel, hosszirányú biztosítással és tetszőlegesen választható vandalizmus elleni rögzítő patenttal öntöttvas, hosszbordás rács E osztályú, és 4 csavarral rögzíthető teljes tartozékrendszer, lásd a 15. oldalt Vandalizmus elleni biztosítás. A fix-csatlakozás kiegészítőjeként a névleges mérethez illő, vandalizmus elleni biztosítás is rendelhető. Beszerelése: 1. lépés: Helyezze a vandalizmus elleni rögzítő patentet a rácsba. 1. lépés 2. lépés 2. lépés: Helyezze a rácsot a FILCOTEN pro folyókába. 3. lépés: Nyomja a rácsot erősen a folyókába, míg a rács bele nem szorul, illetve a patent be nem pattan 4. lépés: A csavarok meghúzásával végleg elkerülhető a rács esetleges kimozdítása 3. lépés 4. lépés Bemutató videó: 6

7 Rácsrögzítés minden lehetőséggel! mindegyik rácstípusnál tartórugók általi 4 pontos fix-csatlakozás opcionális vandalizmus elleni biztosítás az öntöttvas hosszbordás rács csavarral rögzíthető az öntöttvas tokba minden fedlap hosszirányú elmozdulás ellen biztosított Vandalizmus elleni biztosítás Csavaros rögzítés Szállítási program: Csavaros rögzítés. Az öntöttvas rács az öntöttvas tokos folyóka testbe stabilan, csavarral rögzíthető. A 4 csavarral leszorított öntöttvas rács minden névleges méretben elérhető, részletek a következő oldalakon. A csavartartozékokat szettben szállítjuk. A speciális anya elmozdulás ellen biztosított, ennek ellenére cseréje egyszerű és gyors. M10-es csavartartozék speciális anya rácsonként 4 csavarral rögzíthető 7

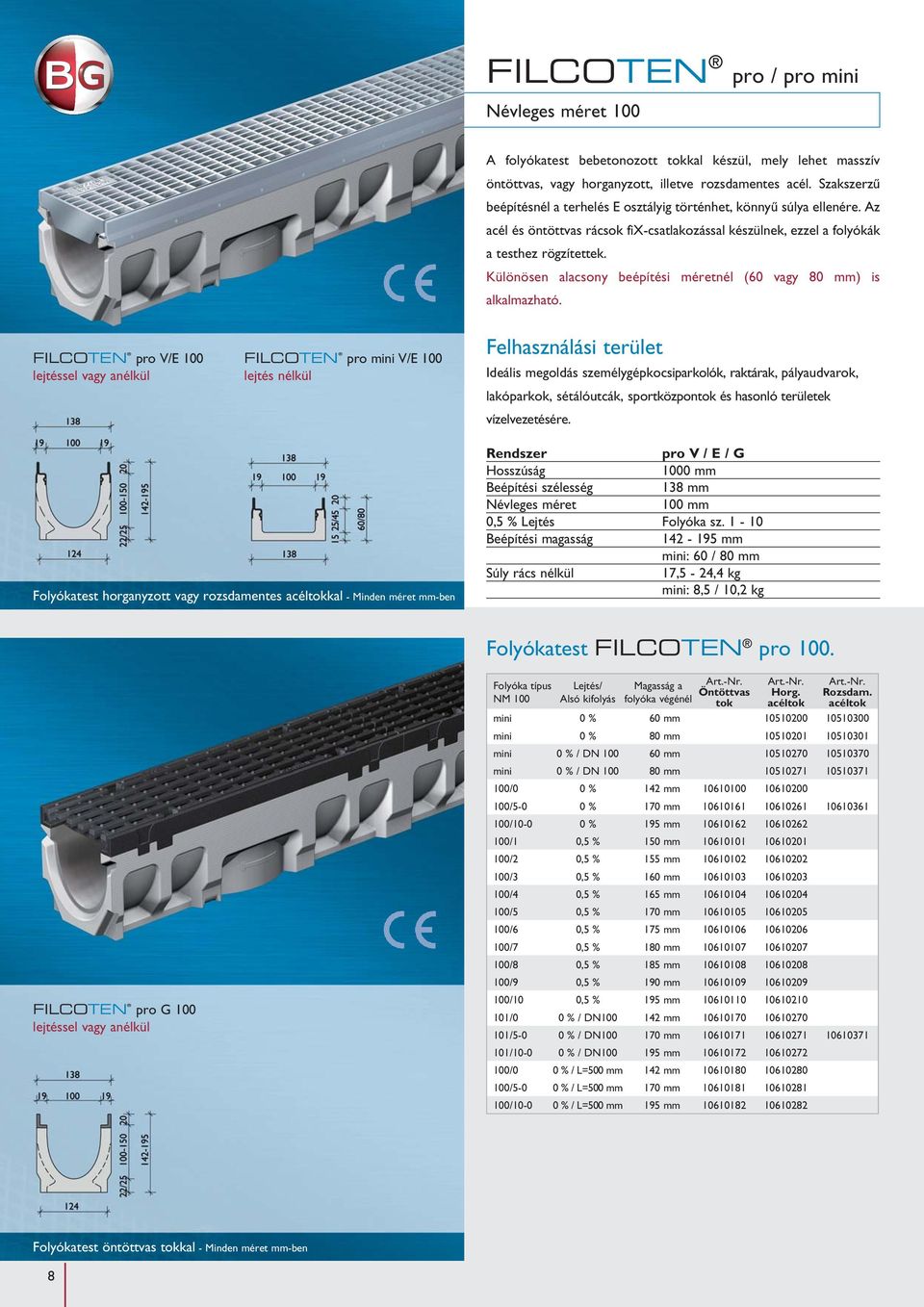

8 FILCOTEN pro / pro mini Névleges méret 100 A folyókatest bebetonozott tokkal készül, mely lehet masszív öntöttvas, vagy horganyzott, illetve rozsdamentes acél. Szakszerzű beépítésnél a terhelés E osztályig történhet, könnyű súlya ellenére. Az acél és öntöttvas rácsok fix-csatlakozással készülnek, ezzel a folyókák a testhez rögzítettek. Különösen alacsony beépítési méretnél (60 vagy 80 mm) is alkalmazható. FILCOTEN pro V/E 100 FILCOTEN pro mini V/E 100 lejtéssel vagy anélkül lejtés nélkül Folyókatest horganyzott vagy rozsdamentes acéltokkal - Minden méret mm-ben Felhasználási terület Ideális megoldás személygépkocsiparkolók, raktárak, pályaudvarok, lakóparkok, sétálóutcák, sportközpontok és hasonló területek vízelvezetésére. Rendszer pro V / E / G Hosszúság 1000 mm Beépítési szélesség 138 mm Névleges méret 100 mm 0,5 % Lejtés Folyóka sz Beépítési magasság mm mini: 60 / 80 mm Súly rács nélkül 17,5-24,4 kg mini: 8,5 / 10,2 kg Folyókatest FILCOTEN pro 100. FILCOTEN pro G 100 lejtéssel vagy anélkül Folyóka típus NM 100 Lejtés/ Alsó kifolyás Magasság a folyóka végénél Öntöttvas tok Horg. acéltok Rozsdam. acéltok mini 0 % 60 mm mini 0 % 80 mm mini 0 % / DN mm mini 0 % / DN mm /0 0 % 142 mm /5-0 0 % 170 mm / % 195 mm /1 0,5 % 150 mm /2 0,5 % 155 mm /3 0,5 % 160 mm /4 0,5 % 165 mm /5 0,5 % 170 mm /6 0,5 % 175 mm /7 0,5 % 180 mm /8 0,5 % 185 mm /9 0,5 % 190 mm /10 0,5 % 195 mm /0 0 % / DN mm /5-0 0 % / DN mm / % / DN mm /0 0 % / L=500 mm 142 mm /5-0 0 % / L=500 mm 170 mm / % / L=500 mm 195 mm Folyókatest öntöttvas tokkal - Minden méret mm-ben 8

9 FILCOTEN pro Bekötő akna Névleges méret 100 A FILCOTEN pro bekötő aknák a folyókához illeszkedve öntöttvas, horganyzott vagy rozsdamentes acél tokkal készülnek. Bármely fedlappal kombinálható. Gyárilag beépített KG hüvely biztosítja a PVC csövek egyszerű és pontos csatlakoztatását. Bűzzár utólag is beépíthető. A tartozékok leírását a 15. oldalon találja Rendszer Hosszúság Beépítési szélesség Névleges méret Beépítési magasság Súly rács nélkül pro V / E / G 500 mm 138 / 145 mm 100 mm 600 mm 32,4 / 32,4 / 32,9 kg DN Minden méret mm-ben Lefedések FILCOTEN pro 100. Lefedések fix-csatlakozással Anyag Méretek mm-ben Osztály E-norm szerint Rés-/NM mm-ben Súly/ db Keresztmetszet hálós rács horg. acél 1000/122/20 B 125 kn RSZ 30/10 2,8 kg 980 cm 2 /m horg. acél 500/122/20 B 125 kn RSZ 30/10 1,4 kg 950 cm 2 /m horg. acél 1000/122/20 C 250 kn RSZ 30/10 3,3 kg 910 cm 2 /m horg. acél 500/122/20 C 250 kn RSZ 30/10 1,6 kg 885 cm 2 /m rozsdam. V2A 1000/122/20 C 250 kn RSZ 30/10 3,3 kg 910 cm 2 /m rozsdam. V2A 500/122/20 C 250 kn RSZ 30/10 1,6 kg 885 cm 2 /m horg. acél 1000/122/20 D 400 kn RSZ 25/10 7,2 kg 765 cm 2 /m horg. acél 500/122/20 D 400 kn RSZ 25/10 3,7 kg 760 cm 2 /m hosszbordás ö.v. rács öntöttvas 500/122/20 C 250 kn RSZ 29/13 3,2 kg 505 cm 2 /m öntöttvas 500/122/20 D 400 kn RSZ 29/13 3,4 kg 495 cm 2 /m * öntöttvas 500/122/20 E 600 kn RSZ 22/13 4,2 kg 435 cm 2 /m bordás rács öntöttvas 500/122/20 E 600 kn RSZ 14/100 3,8 kg 465 cm 2 /m Figyelem: Gyorsításnál, fékezésnél és fordulásnál fellépő erőket figyelembe kell venni. A beépítési utasításban foglaltakat kérjük betartani. A műszaki változtatás jogát fenntartjuk. Tartozék FILCOTEN pro 100. Tartozék Anyag Súly/db bekötő akna G 500/145/600 cső átvezetéssel DN 100 FILCOTEN 32,9 kg bekötő akna V 500/145/600 cső átvezetéssel DN 100 FILCOTEN 32,4 kg bekötő akna E 500/145/600 cső átvezetéssel DN 100 FILCOTEN 32,4 kg iszapgyűjtő bekötő aknához műanyag 0,2 kg bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg utólag beépíthető bűzzár bekötő aknához DN 100 műanyag 0,1 kg bűzzár alsó kifolyáshoz DN 100 műanyag 0,2 kg homlok- illetve véglap (pro mini) horg. acél 0,1 kg homlok- illetve véglap (pro mini) rozsdamentes V2A 0,1 kg homlok- illetve véglap horg. acél 0,2 kg véglap kifolyással DN 100 horg. acél 0,3 kg homlok- illetve véglap rozsdamentes V2A 0,2 kg véglap kifolyással DN 100 rozsdamentes V2A 0,3 kg rácsrögzítő elem vandalizmus (lopás) ellen NM 100 0,1 kg 32103* csavarok az E osztályú rácshoz (1 db. csavar, 1db. anya - méterenként 8 db szükséges) 0,1 kg hálós rács RSZ 30/10 oszt. B horganyzott oszt. C horganyzott vagy rozsdamentes acél V2A hálós rács RSZ 25/16 oszt. D horganyzott hosszbordás öntöttvas rács RSZ 29/13, oszt. C vagy D hosszbordás öntöttvas rács RSZ 22/13, oszt. E *4-szeres csavaros rögzítés, csak öntöttvas toknál bordás rács RSZ 14/100, oszt. E Adatok a tartozékokhoz a 15. oldalon 9

10 FILCOTEN pro / pro mini Névleges méret 150 A folyókatest bebetonozott tokkal készül, mely lehet masszív öntöttvas, vagy horganyzott, illetve rozsdamentes acél. Szakszerzű beépítésnél a terhelés E osztályig történhet, könnyű súlya ellenére. Az acél és öntöttvas rácsok fix-csatlakozással készülnek, ezzel a folyókák a testhez rögzítettek. Ez a folyóka különböző építési magasságban 120 vagy 170 mm is elérhető. FILCOTEN pro V/E 150 FILCOTEN pro mini V 150 lejtéssel vagy anélkül lejtés nélkül Folyókatest horganyzott vagy rozsdamentes acéltokkal - Minden méret mm-ben Felhasználási terület Ideális megoldás személygépkocsiparkolók, raktárak, pályaudvarok, lakóparkok, sétálóutcák, sportközpontok és hasonló területek vízelvezetésére. Rendszer pro V / E / G Hosszúság 1000 mm Beépítési szélesség 188 mm Névleges méret 150 mm 0,5 % Lejtés Folyóka sz Beépítési magasság mm mini: 120 / 170 mm Súly rács nélkül 28,9-38,9 kg mini: 18 / 22,3 kg Folyókatest FILCOTEN pro 150. FILCOTEN pro G 150 lejtéssel vagy anélkül Folyóka típus NM 150 Lejtés/ Alsó kifolyás Magasság a folyóka végénél Öntöttvas tok Horg. acéltok Rozsdam. acéltok mini 0 % 120 mm mini 0 % / DN mm mini 0 % 170 mm mini 0 % / DN mm /0 0 % 210 mm /5-0 0 % 235 mm / % 260 mm /1 0,5 % 215 mm /2 0,5 % 220 mm /3 0,5 % 225 mm /4 0,5 % 230 mm /5 0,5 % 235 mm /6 0,5 % 240 mm /7 0,5 % 245 mm /8 0,5 % 250 mm /9 0,5 % 255 mm /10 0,5 % 260 mm /0 0 % / DN mm /5-0 0 % / DN mm / % / DN mm /0 0 % / L=500 mm 210 mm /5-0 0 % / L=500 mm 235 mm / % / L=500 mm 260 mm Folyókatest öntöttvas tokkal - minden megadott méret mm-ben 10

11 FILCOTEN pro Bekötő akna Névleges méret 150 A FILCOTEN pro bekötő aknák a folyókához illeszkedve öntöttvas, horganyzott vagy rozsdamentes acél tokkal készülnek. Bármely fedlappal kombinálható. Gyárilag beépített KG hüvely biztosítja a PVC csövek egyszerű és pontos csatlakoztatását. Bűzzár utólag is beépíthető. A tartozékok leírását a 15. oldalon találja Rendszer Hosszúság Beépítési szélesség Névleges méret Beépítési magasság Súly rács nélkül pro V / E / G 500 mm 188 / 200 mm 150 mm 670 mm 44,5 / 44,5 / 45,0 kg DN minden megadott méret mm-ben Lefedések FILCOTEN pro 150. Lefedések fix-csatlakozással Anyag Méretek mm-ben Osztály E-norm szerint Rés-/NM mm-ben Súly/ db Keresztmetszet hálós rács horg. acél 1000/172/20 B 125 kn RSZ 30/10 4,6 kg 1330 cm 2 /m horg. acél 500/172/20 B 125 kn RSZ 30/10 2,4 kg 1285 cm 2 /m horg. acél 1000/172/20 C 250 kn RSZ 30/10 6,9 kg 1280 cm 2 /m horg. acél 500/172/20 C 250 kn RSZ 30/10 3,6 kg 1240 cm 2 /m rozsdam. V2A 1000/172/20 C 250 kn RSZ 30/10 6,9 kg 1280 cm 2 /m rozsdam. V2A 500/172/20 C 250 kn RSZ 30/10 3,6 kg 1240 cm 2 /m horg. acél 1000/172/20 D 400 kn RSZ 25/10 10,4 kg 1080 cm 2 /m horg. acél 500/172/20 D 400 kn RSZ 25/10 5,3 kg 1075 cm 2 /m hosszbordás ö.v. rács. öntöttvas 500/172/20 C 250 kn RSZ 29/13 4,9 kg 710 cm 2 /m öntöttvas 500/172/20 D 400 kn RSZ 29/13 5,2 kg 710 cm 2 /m * öntöttvas 500/172/20 E 600 kn RSZ 22/13 7,2 kg 640 cm 2 /m bordás rács öntöttvas 500/172/20 E 600 kn RSZ 14/150 7,0 kg 710 cm 2 /m Figyelem: Gyorsításnál, fékezésnél és fordulásnál fellépő erőket figyelembe kell venni. A beépítési utasításban foglaltakat kérjük betartani. A műszaki változtatás jogát fenntartjuk. Tartozék FILCOTEN pro 150. Tartozék Anyag Súly/db bekötő akna G 500/200/690 cső átvezetéssel DN 150 FILCOTEN 45,0 kg bekötő akna V 500/200/690 cső átvezetéssel DN 150 FILCOTEN 44,5 kg bekötő akna E 500/200/690 cső átvezetéssel DN 150 FILCOTEN 44,5 kg iszapgyűjtő bekötő aknához műanyag 0,3 kg bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg utólag beépíthető bűzzár bekötő aknához DN 150 műanyag 0,2 kg homlok- illetve véglap (pro mini) horg. acél 0,1 kg homlok- illetve véglap horg. acél 0,5 kg véglap kifolyással DN 150 horg. acél 0,7 kg homlok- illetve véglap rozsdamentes V2A 0,5 kg véglap kifolyással DN 150 rozsdamentes V2A 0,7 kg rácsrögzítő elem vandalizmus (lopás) ellen NM 150 0,1 kg 32103* csavarok az E osztályú rácshoz (1 db. csavar, 1db. anya - méterenként 8 db szükséges) 0,1 kg hálós rács RSZ 30/10 oszt. B horganyzott oszt. C horganyzott vagy rozsdamentes acél V2A hálós rács RSZ 25/16 oszt. D horganyzott hosszbordás öntöttvas rács RSZ 29/13, oszt. C vagy D hosszbordás öntöttvas rács RSZ 22/13, oszt. E *4-szeres csavaros rögzítés, csak öntöttvas toknál bordás rács RSZ 14/150, oszt. E Adatok a tartozékokhoz a 15. oldalon 11

12 FILCOTEN pro / pro mini Névleges méret 200 A folyókatest bebetonozott tokkal készül, mely lehet masszív öntöttvas, vagy horganyzott, illetve rozsdamentes acél. Szakszerzű beépítésnél a terhelés E osztályig történhet, könnyű súlya ellenére. Az acél és öntöttvas rácsok fix-csatlakozással készülnek, ezzel a folyókák a testhez rögzítettek. Ez a folyóka különböző építési magasságban 120 vagy 200 mm is elérhető. FILCOTEN pro V/E 200 FILCOTEN pro mini V 200 lejtéssel vagy anélkül lejtés nélkül Folyókatest horganyzott vagy rozsdamentes acéltokkal - Minden méret mm-ben Felhasználási terület Ideális megoldás személygépkocsiparkolók, raktárak, pályaudvarok, lakóparkok, sétálóutcák, sportközpontok és hasonló területek vízelvezetésére. Rendszer pro V / E / G Hosszúság 1000 mm Beépítési szélesség 238 mm Névleges méret 200 mm 0,5 % Lejtés Folyóka sz Beépítési magasság mm mini: 120 / 200 mm Súly rács nélkül 43,2-52,9 kg mini: 21 / 28,5 kg Folyókatest FILCOTEN pro 200. FILCOTEN pro G 200 lejtéssel vagy anélkül Folyóka típus NM 200 Lejtés/ Alsó kifolyás Magasság a folyóka végénél Öntöttvas tok Horg. acéltok Rozsdam. acéltok mini 0 % 120 mm mini 0 % / DN mm mini 0 % 200 mm mini 0 % / DN mm /0 0 % 265 mm /5-0 0 % 290 mm / % 315 mm /1 0,5 % 270 mm /2 0,5 % 275 mm /3 0,5 % 280 mm /4 0,5 % 285 mm /5 0,5 % 290 mm /6 0,5 % 295 mm /7 0,5 % 300 mm /8 0,5 % 305 mm /9 0,5 % 310 mm /10 0,5 % 315 mm /0 0 % / DN mm /5-0 0 % / DN mm / % / DN mm /0 0 % / L=500 mm 265 mm /5-0 0 % / L=500 mm 290 mm / % / L=500 mm 315 mm Folyókatest öntöttvas tokkal - Minden méret mm-ben 12

13 FILCOTEN pro Bekötő akna Névleges méret 200 A FILCOTEN pro bekötő aknák a folyókához illeszkedve öntöttvas, horganyzott vagy rozsdamentes acél tokkal készülnek. Bármely fedlappal kombinálható. Gyárilag beépített KG hüvely biztosítja a PVC csövek egyszerű és pontos csatlakoztatását. Bűzzár utólag is beépíthető. A tartozékok leírását a 15. oldalon találja Rendszer Hosszúság Beépítési szélesség Névleges méret Beépítési magasság Súly rács nélkül pro V / E / G 500 mm 238 / 265 mm 200 mm 750 mm 48 / 48 / 48,4 kg DN Minden méret mm-ben Lefedések FILCOTEN pro 200. Lefedések fix-csatlakozással Anyag Méretek mm-ben Osztály E-norm szerint Rés-/NM mm-ben Súly/ db Keresztmetszet hálós rács horg. acél 1000/222/20 B 125 kn RSZ 30/10 6,0 kg 1775 cm 2 /m horg. acél 500/222/20 B 125 kn RSZ 30/10 3,1 kg 1720 cm 2 /m horg. acél 1000/222/20 C 250 kn RSZ 30/10 8,8 kg 1650 cm 2 /m horg. acél 500/222/20 C 250 kn RSZ 30/10 4,5 kg 1595 cm 2 /m rozsdam. V2A 1000/222/20 C 250 kn RSZ 30/10 8,8 kg 1650 cm 2 /m rozsdam. V2A 500/222/20 C 250 kn RSZ 30/10 4,5 kg 1595 cm 2 /m horg. acél 1000/222/20 D 400 kn RSZ 25/10 15,7 kg 1400 cm 2 /m horg. acél 500/222/20 D 400 kn RSZ 25/10 8,0 kg 1390 cm 2 /m hosszbordás ö.v. rács öntöttvas 500/222/20 C 250 kn RSZ 29/13 7,3 kg 955 cm 2 /m öntöttvas 500/222/20 D 400 kn RSZ 29/13 9,9 kg 940 cm 2 /m * öntöttvas 500/222/20 E 600 kn RSZ 22/13 11,7 kg 780 cm 2 /m bordás rács öntöttvas 500/222/20 E 600 kn RSZ 14/200 10,3 kg 965 cm 2 /m Figyelem: Gyorsításnál, fékezésnél és fordulásnál fellépő erőket figyelembe kell venni. A beépítési utasításban foglaltakat kérjük betartani. A műszaki változtatás jogát fenntartjuk. Tartozék FILCOTEN pro 200. Tartozék Anyag Súly/db bekötő akna G 500/265/750 cső átvezetéssel DN 200 FILCOTEN 48,4 kg bekötő akna V 500/265/750 cső átvezetéssel DN 200 FILCOTEN 48,0 kg bekötő akna E 500/265/750 cső átvezetéssel DN 200 FILCOTEN 48,0 kg iszapgyűjtő bekötő aknához műanyag 0,4 kg bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg homlok- illetve véglap (pro mini) horg. acél 0,1 kg homlok- illetve véglap horg. acél 0,7 kg véglap kifolyással DN 200 horg. acél 1,1 kg homlok- illetve véglap rozsdamentes V2A 0,7 kg véglap kifolyással DN 200 rozsdamentes V2A 1,1 kg rácsrögzítő elem vandalizmus (lopás) ellen NM 200 0,1 kg 32103* csavarok az E osztályú rácshoz (1 db. csavar, 1db. anya - méterenként 8 db szükséges) 0,1 kg hálós rács RSZ 30/10 oszt. B horganyzott oszt. C horganyzott vagy rozsdamentes acél V2A hálós rács RSZ 25/16 oszt. D horganyzott hosszbordás öntöttvas rács RSZ 29/13, oszt. C vagy D hosszbordás öntöttvas rács RSZ 22/13, oszt. E *4-szeres csavaros rögzítés, csak öntöttvas toknál bordás rács RSZ 14/200, oszt. E Adatok a tartozékokhoz a 15. oldalon 13

14 Általános beépítési példák: A beépítési és elhelyezési példák olyan általános javaslatok, melyeket a tervezőnek az adott beépítési terület sajátosságaihoz kell igazítania. A beépítésnél figyelembe kell venni az osztálybasorolást EN 1433 szerint. Ügyelni kell a szakiparban általánosan ismert szabályok és iránymutatások betartására is. Beépítési utasítások és példák: Beépítési utasítások FILCOTEN pro: 1. A BG vízelvezető folyókákat földnedves beton alapra kell ráépíteni (méreteket lásd a táblázatban) ügyelve a saját lejtésű folyókáknál a különböző magasságokra. Abban az esetben, ha az aljzatbeton már a folyóka beépítése előtt megkötött, minimum 2 cm ágyazó habarcsba kell a folyókát fektetni. A folyókaelemek elhelyezése lehetőség szerint emelő szerszámmal történjen (pl. BG emelő szerszám). 2. Az elhelyezést a kifolyásnál kell elkezdeni. Minden folyókán nyíl jelzi a folyás irányát. Saját lejtésű elemeknél az elemek sorrendjére is figyelni kell. 3. A folyókatestek közötti fugákat arra alkalmas tömítőanyaggal lehet tömíteni, illetve ragasztani (lásd a BG-tömítőrendszer útmutatóját). 4. A határos felületek kialakítása előtt a rácsokat a folyóka testben rögzíteni kell. Ügyelni kell, hogy a felület tömörítésekor, vibrálásakor a gép ne ütközzön a folyóka testhez, mert az könnyen megsérühet. Csavaros rögzítésnél figyelni kell a csavarok megfelelő meghúzására, hogy a kötés tartósan erős maradjon, elkerülve a folyókák mechanikus sérülését. 5. Abban az esetben, ha dilatációs erők lépnének fel (pl. beton felületeknél), a folyókatest szélétől max cm távolságban dilatációs fugát kell kialakítani. A folyóka vonalára merőlegesen futó dilatációs fugának és a folyókák találkozásának egy vonalba kell esnie. 6. Nagy forgalmú helyeken javasoljuk, hogy a fedlapokat a felhasználásnak megfelelően a vandalizmus és lopásgátló elleni patenttal is rögzítsék, öntöttvas peremű folyókánál az öntöttvas rácsok rögzítése 4 csavarral is lehetséges. A csavarozás hosszantartó és erős rögzítést hoz létre. 7. A határos felületeknek tartósan 3-5 mm-rel magasabban kell lenniük, mint a rács felülete, mechanikai behatások, sérülések elkerülése érdekében. 8. Olyan felhasználási területekre, ahol erős kémiai hatás várható (pl.: savak, lúgok stb.) rozsdamentes folyóka vagy rozsdamentes peremű betonfolyóka beépítését ajánljuk. 9. Ugyanez a beépítési előírás vonatkozik a bekötő aknára is. Terhelési osztály A 15 kn B 125 kn C 250 kn D 400 kn E 600 kn SK Betonminőség - beton ágy Ö-Norm B EN 197-1* C16/20 C20/25 C20/25 C25/30 C25/30 Homloklap X > 8 cm > 10 cm > 15 cm > 15 cm > 15 cm Y Z folyóka magasság legalább -5 cm > 8 cm > 10 cm folyókaelemek építési magassága > 15 cm > 20 cm > 20 cm 101/0 101/5-0 Bekötőakna (vagy véglap) Betonacél nem szükséges DN 8 mm minden 20 cm *Az előírt betonminőség a minimális minőség, annak azonban mindig meg kell felelnie a helyi követelményeknek is. Térkő Kavicságy Betonalap Teherhordó murva réteg Fugakiöntő anyag X 3-5 mm Bitumenes fugaszalag Z Y X Finom bevonat Bitumenes kavics Bitumenes teherhordó réteg Teherhordó murva réteg Úttestbeton Betonalap Teherhordó murva réteg Fuga Z X 3-5 mm Fuga 14 További információkért keresse honlapunkat a vagy vegye fel a kapcsolatot területi képviselőnkkel.

15 Tartozék FILCOTEN pro 1 1 Előkészített alsó kifolyás, függőlegesen csatlakoztatható PVC csővel (lásd 2a foto) Max X 2 3 a) b) c) d) 4 2 a) Előkészített alsó kifolyás DN 100 alsó kifolyás elhelyezkedése: Max X = középen a folyóka végétől = 250 mm b) 3 részből álló bűzelzáró padlókifolyóhoz c) A bűzelzáró alsó kifolyó csonk alulról illesztendő d) Komplett bűzelzáró az alsó kifolyásba illesztve! 3 FILCOTEN pro Bekötő akna, hossz=500 mm, folyókával azonos névleges méretben 4 Műanyag iszapgyűjtő bekötő aknához minden névleges mérethez - koszfogóként is működik 5 a) Bűzzár bekötőaknához 100 és 150-es méretben, utólagos beszereléshez b) Bűzzár bekötőaknához PVC könyökből 100/150-es csőcsatlakozással 6 FILCOTEN pro mini homlok, ill. véglap 7 FILCOTEN pro homlok- / véglap, ill. véglap kifolyással 8 Vandalizmus- és lopásbiztos rácsrögzítő minden fedlaphoz - kivéve a hálós acél rácsot D terhelési osztály esetén 5 a) b) 6 9 Csavar tartozék hosszbordás öntöttvas rácshoz, öntöttvas peremű E terhelési osztályú folyókához cserélhető speciális - anyával

16 Hydro BG - Vízelvezető rendszerek A Hydro BG minden területre teljeskörű gyártási- és szervizprogrammal rendelkezik. Acél- és betonfolyókák könnyű illetve nehéz terhelésre. A Hydro BG vízelvezető rendszerek egymással kiválóan kombinálhatóak. Egy cég első osztályú szolgáltatással folyókagyártás 1974 óta szolgáltatásaink a tanácsadástól a helyszíni segítségnyújtásig terjednek 4 gyár 4 országban (Ausztria, Szlovákia, Románia, Oroszország) kereskedelmi kapcsolat 25 országban A prospektus letölthető a weblapról A FILCOTEN család további termékei: FILCOTEN... A FILCOTEN light folyókákat 100 és 150-es névleges méretben saját lejtéssel vagy anélkül gyártjuk. A fedlapok lehetnek bordás vagy hálós acélrács, illetve hálós öntöttvas rács A 15 kn-től C 250 kn terhelési osztályig. Ideális megoldás térkő illetve járólap burkolat mellé. A rácsok a folyókatestre fekszenek fel és patenttal vagy vagy csavaros rögzítőkkel csatlakoztathatóak egymáshoz. A FILCOTEN light folyóka - egyszerű és költséghatékony megoldás a kert- és parképítéshez! A FILCOTEN tec folyókákat 100, 150 és 200-as névleges méretben saját lejtéssel és anélkül is gyártjuk A fedlapok lehetnek bordás vagy hálós acélrács, illetve hálós öntöttvas rács A 15 kn-től C 250 kn terhelési osztályig. A határos felületek (pl.: aszfalt) gyorsan és tisztán összedolgozható a folyókatest tokjával. A rácsok csatlakoztatása, innovatív fix-csatlakozással vagy a választható vandalizmus és lopásgátló patenttal történhet - ezáltal megakadályozva a rácsok illetéktelen eltávolítását. FILCOTEN tec - az optimális és sokoldalú vizelvezetőrendszer!...tec...light Hydro BG vízelvezető rendszerek Hydro BG Kft., HU-1238 Budapest, Európa u. 6., Tel.: + 36 (1) , Fax: + 36 (1) , hydrobg@hydrobg.hu, 01 Kiadás
