Lindab Topline Műszaki információ Cserepeslemezek. Lindab Topline. Lindab Cserepeslemezek Műszaki információ

Átírás

1 Lindab Topline Lindab Cserepeslemezek Műszaki információ

2 Cserepeslemezek Színskála Lindab színkód Név(PE) Név (MPE) Legközelebbi NCS Legközelebbi RAL Topline PE MPE TC fehér S 0502-G ,5 015 fekete S 9000-N ,5 0,5 022 világosszürke S 2005-G60Y ,5 087 sötétszürke antracit S 7005-B20G ,5 0,5 0,5 113 bézs S 1010-Y30R ,5 152 sárga S 2040-Y10R ,5 412 tűzpiros S 2070-Y90R ,5 434 barna* S 8005-Y80R ,5 502 világoskék S 4030-B10G ,5 524 sötétkék S 6020-B ,5 542 középkék* S 4550-R90B ,5 742 téglavörös* S 4040-Y80R ,5 0,5 753 piros S 5040-Y80R ,5 754 piros S 4050-Y90R ,5 758 sötétbordó* S 5040-Y80R ,5 778 rézvörös S 4030-Y60R ,5 874 sötétzöld olívzöld S 6020-G30Y ,5 0,5 975 patinazöld S 3020-G10Y ,5 747 bordó S 5040-Y90R ,5 762 cserépvörös S 5040-Y60R ,5 116 gabonasárga S 3030-Y10R ,5 Megjegyzés: A színváltozás jogát fenntartjuk. A Topline esetében az acél vastagsá gát mm-ben határozzuk meg. * LPA Nordic cserepeslemez csak a megjelölt színekben érhetõ el LPA Scandic RAL Név(PE) Bevonat (PE) 9005 fekete 0,5 PE = (Poliészter) Fényesség: 30 +/-5; Bevonatvastagság: 25 µm TC50 = (Magas fényű poliészter) Fényesség: 40 +/-5; Bevonatvastagság: 50 µm MPE = (Matt poliészter) Fényesség: 5 +/-3; Bevonatvastagság: 25 µm 8017 barna 0, téglavörös 0, sötétbordó 0, sötétzöld 0, rézvörös 0,5

3 Cserepeslemezek LPA / SE LPA Fedőszélesség = egyenes vágás Lemezméretek, fedőszélesség és átfedés Lemezvastagság 0.50 mm Súly / m 5 kg Fedőszélesség 1000 mm Maximális magasság 57 mm Profi l magasság 4 mm Modul/ cserép hosszúság 400 mm Modul/ cserép szélesség 00 mm Felső bevonat PE/MPE/TC50 Végátfedés min. 140 mm Minimális tető hajlásszög 14 Léctávolság 400 mm Gyártási hossz mm (egyedi) A Lindab LPA profi lozott acéllemez klasszikus cserép mintázattal, egyenesen vágott ereszvégződéssel. Könnyű, erős és stabil tetőburkolat, minimális karbantartást igénylő felülettel. A fedéstervek alapján egyedileg rendelhető gyártási hosszak minimális hulladékot biztosítanak. Alkalmazási terület Az LPA mindenféle magastetőhöz használható, egészen 14 -os alsó határig. A sok előnnyel rendelkező cseréphatású kinézet a legtöbb tetőhöz alkalmassá teszi. Az LPA közvetlenül szerelhető régi palaburkolatra vagy bitumenes tetőkre. 3

4 Cserepeslemezek LPA Maxi / HU LPA Maxi 200 Fedőszélesség = egyenes vágás Lemezméretek, fedőszélesség és átfedés Lemezvastagság 0.50 mm Súly / m 5 kg Fedőszélesség 1000 mm 1 modul/ 1-cserép burkolat 1,07 m modul/ -cserép burkolat,14 m 3 modul/ 3-cserép burkolat 3,1 m Maximális magasság 60 mm Profi l magasság 4 mm Modul/ cserép hosszúság 1070 mm Modul/ cserép szélesség 00 mm Felső bevonat PE/MPE/TC50 Végátfedés min 140 mm Minimális tető hajlásszög 14 Léctávolság 1070 mm Gyártási hossz 110, 80, 3350 mm (fi x) A Lindab LPA Maxi profi lozott acéllemez klasszikus nyújtott cserépmintázattal, egyenesen vágott ereszvégződéssel. Könnyű, erős és stabil tetőburkolat, minimális karbantartást igénylő felülettel. A fi x gyártási hosszak miatt akár fedési terv kidolgozása nélkül is rendelhető; valamint gyors szállítás és hatékony szerelés válik lehetővé. Alkalmazási terület A Lindab LPA Maxi mindenféle magastetőhöz használható, egészen 14 -os alsó határig, különösen nagy tetőburkolatokkal rendelkező például mezőgazdasági és ipari épületeken. A sok előnnyel rendelkező cseréphatású kinézet a legtöbb tetőhöz alkalmassá teszi. Az LPA közvetlenül szerelhető régi palaburkolatra vagy bitumenes tetőkre. HU 4

5 Cserepeslemezek LPA nova/ HU LPA Nova Fedőszélesség = hullámvágás Lemezméretek, fedőszélesség és átfedés Lemezvastagság 0.50 mm Súly / m 5 kg Fedőszélesség 1000 mm Maximális magasság 60 mm Profi l magasság 4 mm Modul/ cserép hosszúság 400 mm Modul/ cserép szélesség 00 mm Felső bevonat PE/MPE/TC50 Végátfedés min 105 mm Minimális tető hajlásszög 14 Léctávolság 400 mm Gyártási hossz mm (egyedi) A Lindab LPA Nova profi lozott acéllemez klasszikus cserépmintázattal. Könnyű, erős és stabil tetőburkolat, minimális karbantartást igénylő felülettel. A kontúros vágásfelület és a saroklevágások a lemezfedés láthatatlanságát, könnyebb szerelést és esztétikus tetőlezárást biztosítanak. A fedéstervek alapján egyedileg rendelhető gyártási hosszak minimális hulladékot biztosítanak. Alkalmazási terület A Lindab LPA Nova mindenféle magastetőhöz használható, egészen 14 -os alsó határig. A sok előnnyel rendelkező cseréphatású kinézet a legtöbb tetőhöz alkalmassá teszi. Az LPA közvetlenül szerelhető régi palaburkolatra vagy bitumenes tetőkre. HU 5

6 Cserepeslemezek LPA Nordic 400 / RO LPA Classic 200 Fedőszélesség = hullámvágás Lemezméretek, fedőszélesség és átfedés Lemezvastagság 0.50 mm Súly / m 5 kg Fedőszélesség 1000 mm modul/ -cserép burkolat 0,8 m Maximális magasság 60 mm Profi l magasság 4 mm Modul/ cserép hosszúság 400 mm Modul/ cserép szélesség 00 mm Felső bevonat PE/MPE/TC50 Végátfedés 105 mm Minimális tető hajlásszög 14 Léctávolság 400 mm Gyártási hossz 905 mm (fi x) A Lindab LPA Classic profi lozott acéllemez klasszikus cserépmintázattal. Könnyű, erős és stabil tetőburkolat, minimális karbantartást igénylő felülettel. A kontúros vágásfelület és a saroklevágások a lemezfedés láthatatlanságát, könnyebb szerelést és esztétikus tetőlezárást biztosítanak. A fi x gyártási hossz miatt akár fedési terv kidolgozása nélkül is rendelhető; valamint gyors szállítás és hatékony szerelés válik lehetővé. Alkalmazási terület A Lindab LPA Classic mindenféle magastetőhöz használható, egészen 14 -os alsó határig. A sok előnnyel rendelkező cseréphatású kinézet a legtöbb tetőhöz alkalmassá teszi. Az LPA közvetlenül szerelhető régi palaburkolatra vagy bitumenes tetőkre. HU 6

7 Cserepeslemezek LPA Nordic fedőszélesség 1130 mm Lemezméretek, fedőszélesség és átfedés Lemezvastagság 0.50 mm Súly / m 5 kg Fedőszélesség 1130 mm Maximális magasság 36 mm Profi l magasság 36 mm Modul/ cserép hosszúság 400 mm Modul/ cserép szélesség 6 mm Felső bevonat PE Végátfedés 140 mm Minimális tető hajlásszög 14 Léctávolság 400 mm Gyártási hossz mm A Lindab LPA Nordic profi lozott acéllemez modern, alacsony hullámú cserépmintázattal. Könnyű, mégis erős és stabil tetőburkolat minimális karbantartást igénylő felülettel. A megszokottnál nagyobb fedési szélesség miatt anyagtakarékos, gyors tetőkivitelezést eredményez. A fedéstervek alapján egyedileg rendelhető gyártási hosszak minimális hulladékot biztosítanak. Alkalmazási terület Mindenféle hajlásszögű magas tetőhöz használható, egészen 14 -os alsó határig. Alacsonyabb teherbírása miatt főként kisebb épületek, családi házak tetőfelújításához ajánljuk. 7

8 Cserepeslemezek LPA Scandic fedőszélesség teljes szélesség Lemezméretek, fedőszélesség és átfedés Lemezvastagság 0.50 mm Súly / m 5 kg Fedőszélesség 1000 mm Maximális magasság 48 mm Profi l magasság 48 mm Modul/ cserép hosszúság 440 mm Modul/ cserép szélesség 50 mm Felső bevonat PE Végátfedés 51 mm Minimális tető hajlásszög 15 Léctávolság 440 mm Gyártási hossz 931mm (fi x) A Lindab Scandic profi lozott acéllemez, modern dinamikus cserép mintázattal. Könnyű, mégis erős és stabil tetőburkolat, minimális karbantartást igénylő felülettel. Kontúros vágási felülettel könnyű szerelést, esztétikus tetőlezárást biztosít. Speciális, rejtett rögzítése biztonságos, beázásmentes fedést tesz lehetővé. Fix hosszmérete miatt akár fedési terv kidolgozása nélkül is rendelhető; valamint gyors szállítást és hatékony szerelést tesz lehetővé. A pontos kivitelezés érdekében az LPA Scandic esetén ajánljuk az indító profi l használatát. Elhelyezése 50 mmként az első táblasor aljánál. Alkalmazási terület Mindenféle magas tetőhöz használható, egészen minimum 14 -os tetőhajlásig. Esztétikus és modern megjelenése alkalmassá teszi új lakóépületek és régebbi családi házak, intézmények tetőfedésére; a palatetők bontás nélküli cseréjére. 8

9 Kiegészítők CT Gerinclemez Felső bevonat PE/MPE/TC50 CT Nordic gerinclemez Lindab LPA Scandic és Nordic cserepeslemezekhez CTG Nordic Véglemez Perforált véglemez CT Nordichoz CTG Véglemez gerinclemezhez Felső bevonat PE/MPE/TC50 BF Javítófesték (0,5 liter) 9

10 Lindab Coverline Cserepeslemezek Kiegészítők LPTPÖ Tömítőprofil, felső Hossz: 1000 mm LPTPU Tömítőprofil, alsó Hossz: 1000 mm LWXPE Plasztikus gerinc-szellőző 5000 mm x 80 mm széles tekercs LWX Wakaflex Tekercs: 5m x 80 mm Szín: 3 színárnyalat LWX Wakaflex Nordic 5 méteres tekercs 10

11 Kiegészítők LPAVCS Átlátszó műanyag cserepeslemez-elem LPA, LPA Nova és LPA Classic cserepeslemezekhez 1000 mm x 965 mm LTK Tetőkibúvó LPA, LPA Nova és LPA Classic cserepeslemezekhez Magasság: 140 mm Szélesség: 50 mm Hosszúság: 550 mm Idomszélesség: Idomhosszúság: festett 1000 mm 940 mm LG 75 Szellőzőelem LPA, LPA Nova és LPA Classic cserepeslemezekhez Szellőző keresztmetszet: 75 cm Szélesség: 490 mm Hosszúság: 410 mm LG 200 Szellőzőelem LPA, LPA Nova és LPA Classic cserepeslemezekhez Szellőző keresztmetszet: 00 cm Szélesség: Hosszúság: 490 mm 410 mm 11

12 Kiegészítők LAT10 Szellőzőelem (10x15 cm) LPA, LPA Nova és LPA Classic cserepeslemezekhez os tetőkhöz vagy os tetőkhöz festett Szélesség: Hosszúság: 500 mm 410 mm LAT Szellőzőelem (15x15 cm) LPA, LPA Nova és LPA Classic cserepeslemezekhez os tetőkhöz festett Szélesség: Hosszúság: 490 mm 410 mm CTV Gerincszellőző Szellőzési felület: 100 cm festett Hosszúság: 360 mm CTY Csatlakozó elem os tetőkhöz vagy os tetőkhöz festett Csúcsponttól mért adatok Rövid szárak (db) hossza: Hosszú szár hossza: 00 mm 60 mm 1

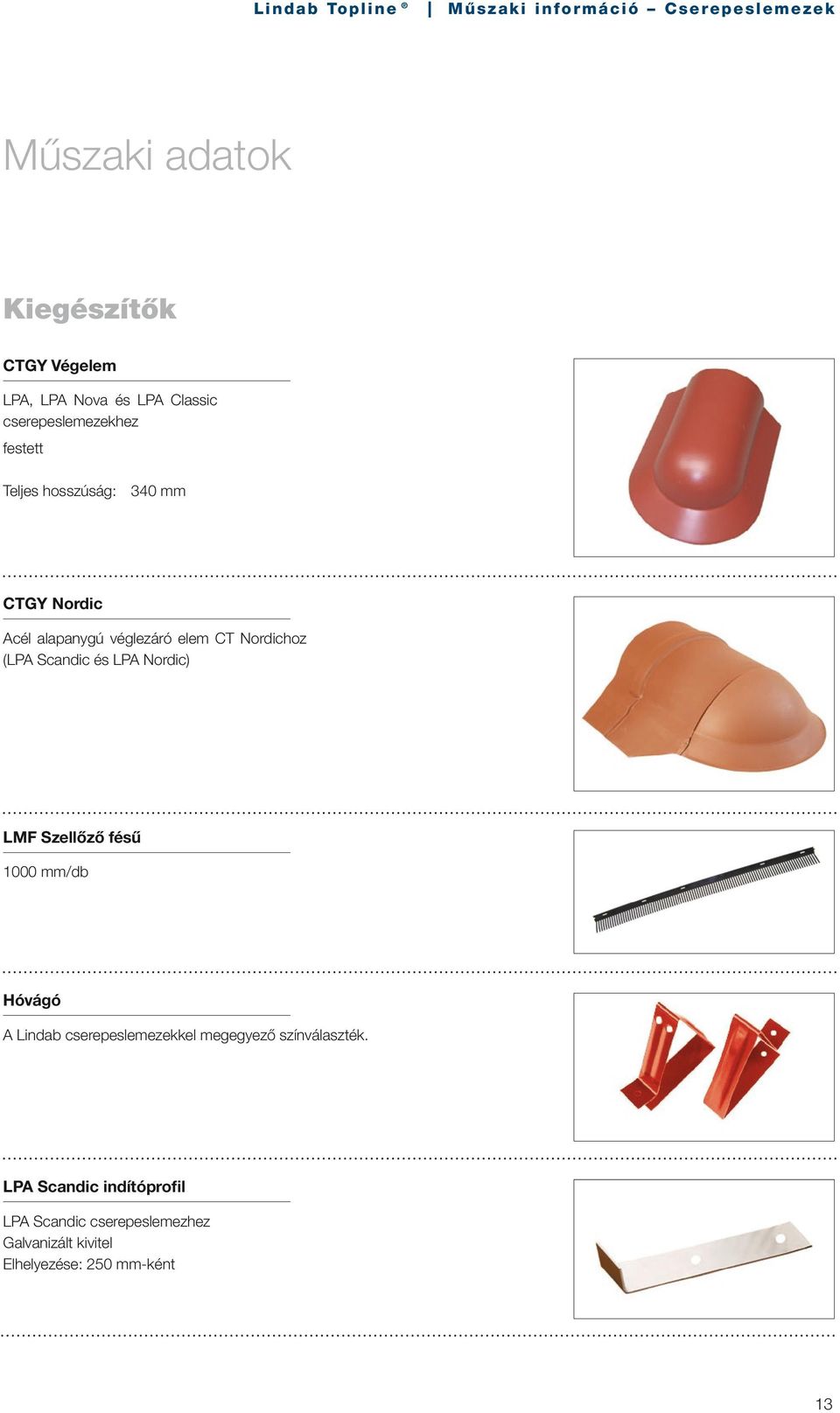

13 Kiegészítők CTGY Végelem LPA, LPA Nova és LPA Classic cserepeslemezekhez festett Teljes hosszúság: 340 mm CTGY Nordic Acél alapanygú véglezáró elem CT Nordichoz (LPA Scandic és LPA Nordic) LMF Szellőző fésű 1000 mm/db Hóvágó A Lindab cserepeslemezekkel megegyező színválaszték. LPA Scandic indítóprofil LPA Scandic cserepeslemezhez Galvanizált kivitel Elhelyezése: 50 mm-ként 13

14 Jegyzetek 14

15 Jegyzetek 15

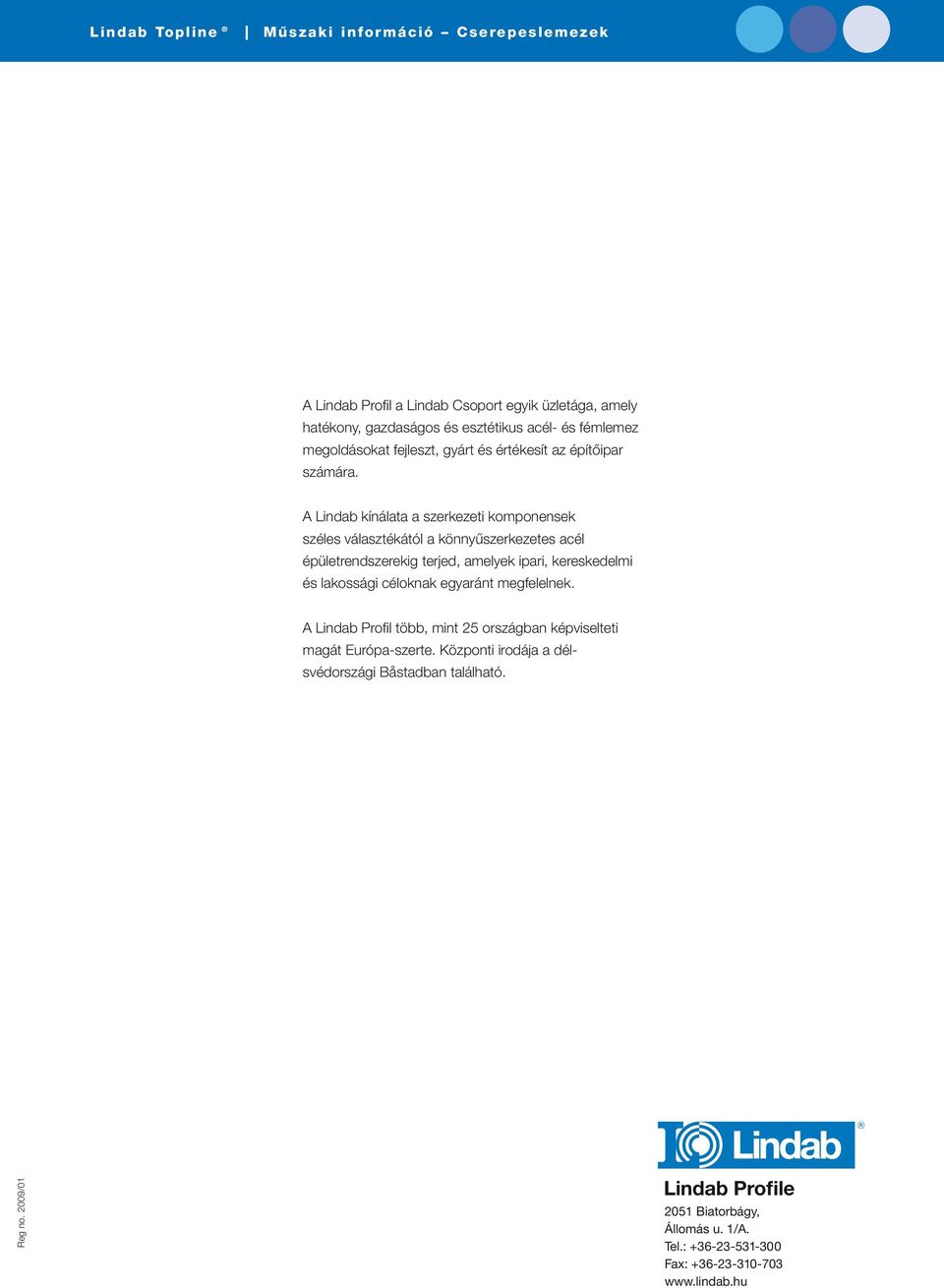

16 A Lindab Profil a Lindab Csoport egyik üzletága, amely hatékony, gazdaságos és esztétikus acél- és fémlemez megoldásokat fejleszt, gyárt és értékesít az építőipar számára. A Lindab kínálata a szerkezeti komponensek széles választékától a könnyűszerkezetes acél épületrendszerekig terjed, amelyek ipari, kereskedelmi és lakossági céloknak egyaránt megfelelnek. A Lindab Profil több, mint 25 országban képviselteti magát Európa-szerte. Központi irodája a délsvédországi Båstadban található. Reg no. 2009/01 Lindab Profile 2051 Biatorbágy, Állomás u. 1/A. Tel.: Fax:
