2 A Ruukki az acélipar szakértője. A legkisebb részlettől a legnagyobb építőipari projektig, minden területen számíthat ránk, legyen szó fémszerkezetes épületelemekről, burkolatokról, rendszer-elemekről, vagy akár komplett fémszerkezetes építőipari megoldásokról. Vevőink igényeinek maximális kiszolgálása érdekében folyamatosan fejlesztjük termékeinket, szolgáltatásainkat és rendszereinket.

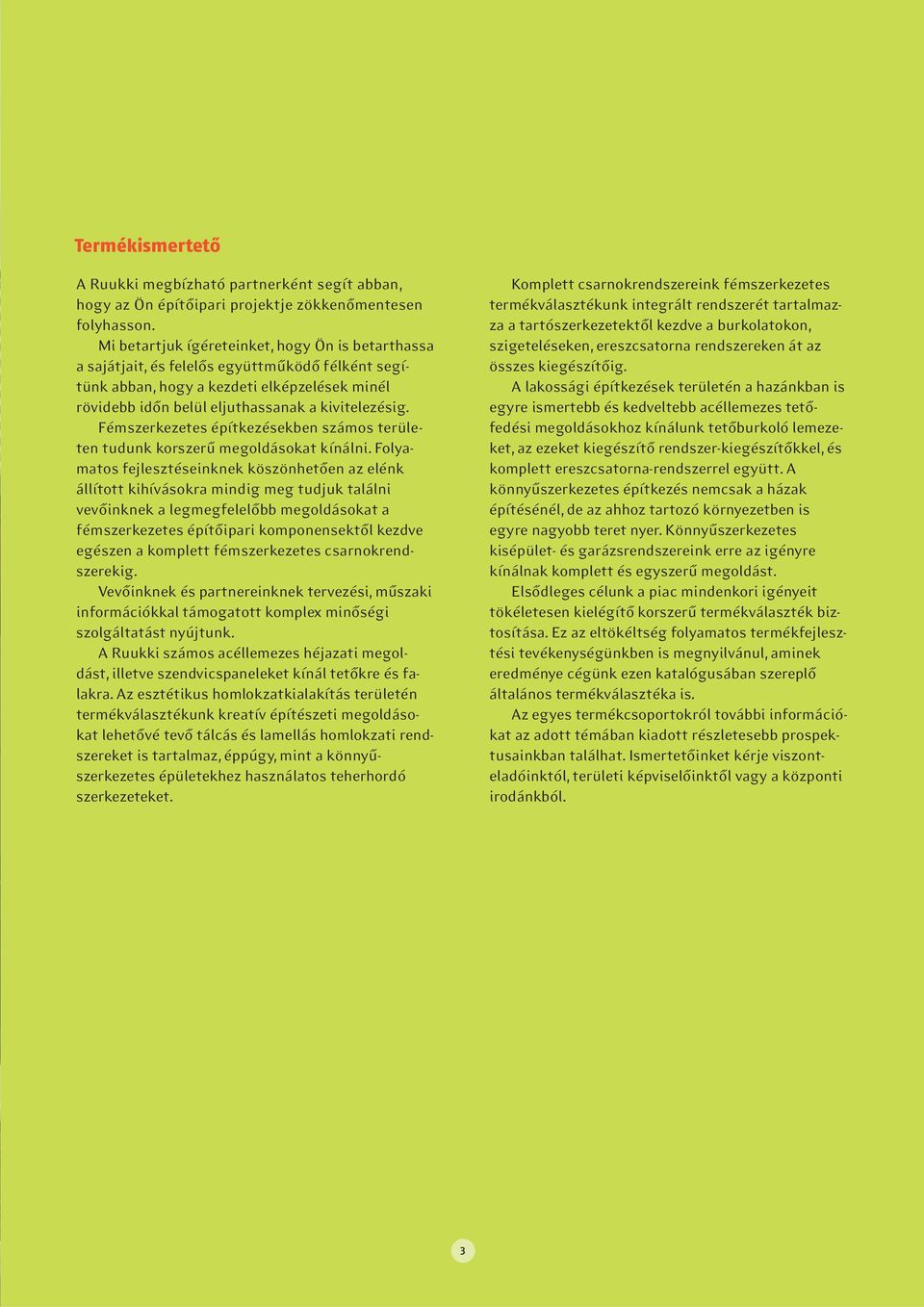

3 Teherhordó szerkezet tetőre és oldalfalra Termékismertető A Ruukki megbízható partnerként segít abban, hogy az Ön építőipari projektje zökkenőmentesen folyhasson. Mi betartjuk ígéreteinket, hogy Ön is betarthassa a sajátjait, és felelős együttműködő félként segítünk abban, hogy a kezdeti elképzelések minél rövidebb időn belül eljuthassanak a kivitelezésig. Fémszerkezetes építkezésekben számos területen tudunk korszerű megoldásokat kínálni. Folyamatos fejlesztéseinknek köszönhetően az elénk állított kihívásokra mindig meg tudjuk találni vevőinknek a legmegfelelőbb megoldásokat a fémszerkezetes építőipari komponensektől kezdve egészen a komplett fémszerkezetes csarnokrendszerekig. Vevőinknek és partnereinknek tervezési, műszaki információkkal támogatott komplex minőségi szolgáltatást nyújtunk. A Ruukki számos acéllemezes héjazati megoldást, illetve szendvicspaneleket kínál tetőkre és falakra. Az esztétikus homlokzatkialakítás területén termékválasztékunk kreatív építészeti megoldásokat lehetővé tevő tálcás és lamellás homlokzati rendszereket is tartalmaz, éppúgy, mint a könnyűszerkezetes épületekhez használatos teherhordó szerkezeteket. Komplett csarnokrendszereink fémszerkezetes termékválasztékunk integrált rendszerét tartalmazza a tartószerkezetektől kezdve a burkolatokon, szigeteléseken, ereszcsatorna rendszereken át az összes kiegészítőig. A lakossági építkezések területén a hazánkban is egyre ismertebb és kedveltebb acéllemezes tetőfedési megoldásokhoz kínálunk tetőburkoló lemezeket, az ezeket kiegészítő rendszer-kiegészítőkkel, és komplett ereszcsatorna-rendszerrel együtt. A könnyűszerkezetes építkezés nemcsak a házak építésénél, de az ahhoz tartozó környezetben is egyre nagyobb teret nyer. Könnyűszerkezetes kisépület- és garázsrendszereink erre az igényre kínálnak komplett és egyszerű megoldást. Elsődleges célunk a piac mindenkori igényeit tökéletesen kielégítő korszerű termékválaszték biztosítása. Ez az eltökéltség folyamatos termékfejlesztési tevékenységünkben is megnyilvánul, aminek eredménye cégünk ezen katalógusában szereplő általános termékválasztéka is. Az egyes termékcsoportokról további információkat az adott témában kiadott részletesebb prospektusainkban találhat. Ismertetőinket kérje viszonteladóinktól, területi képviselőinktől vagy a központi irodánkból. 3

4 Termékismertető 1100 ~183,3 39 Tetőlemez profil: Monterrey modell 4 x 287,5= , R Profillemez 19 R falra és tetőre 0,50 mm Anyagvastagság: 5 kg/m2 Súly: 1100 mm Hasznos szélesség: 0,80 8,00 m 350 mm Modulhossz: 9,5 Minimális teto do lésszög: PURAL 50 μm, Bevonat: PURAL MATT 50 μm 0,50 mm 4,5 kg/m mm 0,95 4,95 m 400 mm 9 0,50 mm; Anyagvastagság: 0,63 mm 4,34 kg/m2; Súly: 5,38 kg/m mm Hasznos szélesség: 0,40 8,00 m Horganyzott, Bevonat: PE 25 μm RAL, PE 25 μm RR, PEMA 35 μm 0,50 mm; 0,63 mm; 0,75 mm 4,59 kg/m2; 5,78 kg/m2; 6,88 kg/m mm 0,40 8,00 m Horganyzott, PE 25 μm RAL, PE 25 μm RR, PEMA 35 μm PE 25 μm, PEMA 35 μm 1100 ~ Tetőlemez profil: TS modell x 136,25= A B R Profillemez 20 A/B/R falra és tetőre Megjegyzés: ez a metszet csak a 0,50 mm vastagságú profilra vonatkozik x 207= A B 88 8 Profillemez 35 A/B falra és tetőre 5 x 183 = A B 40 0,50 mm; 0,63 mm; Anyagvastagság: 0,75 mm; 0,88 mm 4,83 kg/m2; Súly: 6,09 kg/m2; 7,25 kg/m2; 8,50 kg/m mm Hasznos szélesség: 0,40 11,50 m Horganyzott, Bevonat: PE 25 μm RAL 0,50 mm; 0,63 mm; 0,75 mm; 0,88 mm 4,83 kg/m2; 6,09 kg/m2; 7,25 kg/m2; 8,50 kg/m mm 0,40 11,50 m Horganyzott, PE 25 μm RAL 0,63 mm; 0,75 mm; Anyagvastagság: 0,88 mm 6,89 kg/m2; Súly: 8,20 kg/m2; 2 9,62 kg/m 915 mm Hasznos szélesség: 0,40 11,50 m Lemezszélesség: Horganyzott, Bevonat: PE 25 μm RAL 0,50 mm 35 5 x 207= A B Profillemez 35 A/B falra és tetőre 3,93 kg/m2 670 mm Pural 50 μm Az ábra illusztráció. Hosszúság megrendelés szerint. A lemezek tekercsben kerülnek kiszállításra, kb. 100 kg súlyú egységekben. Minimum rendelési mennyiség: 50 fm. Tetőlemez profil: Soft-lemezes modell Profillemez 40 A/B falra és tetőre 4

5 Termékismertető 83 A B Teherhordó trapézlemez: 85 A/B trapézprofil 0,75 mm; 0,88 mm; 1,00 mm ,75 mm; 0,88 mm; Anyagvastagság: 1,00 mm; 1,25 mm 10,93 kg/m2; Súly: 12,82 kg/m2; 14,57 kg/m2; A 18,21 kg/m2 B 840 mm Hasznos szélesség: 1,00 14,00 m Magasság: Mélység: Teherhordó trapézlemez: 153 A/B trapézprofil PE 15 μm Bevonat: ,65 mm; 0,75 mm; 0,88 mm; 1,00 mm; 1,25 mm 8,23 kg/m2; 9,50 kg/m2; ,14 kg/m2; 12,66 kg/m2; A B 15,83 kg/m2 930 mm ,00 13,00 m PE 15 μm Teherhordó trapézlemez: 130 A/B trapézprofil Mélység 119 0,75 mm; 0,88 mm; Anyagvastagság: 1,00 mm; 1,25 mm 8,25 kg/m2; Súly: 9,64 kg/m2; 10,95 kg/m2; 13,69 kg/m mm Hasznos szélesség: 1,00 14,00 m PE 15 μm Bevonat: 35 1,00 12,00 m 600 mm 100 mm; 125 mm; 150 mm PE 15 μm Anyagvastagság: Horganyzott acél szelemen, C profil 1,0 mm; 1,2 mm; 1,5 mm; 2,0 mm; 2,5 mm; 3,0 mm 100 mm, 120 mm, 150 mm, 200 mm, 250 mm, 300 mm; 350 mm 1,00 8,00 m Anyagvastagság: Egyedi megrendelésre Proﬁlmagasság: Egyedi megrendelésre Horganyzott acél szelemen, Ω profil 1,0 mm; 1,2 mm; 1,5 mm; 2,0 mm 00 mm, 120 mm, 150 mm, 200 mm, 250 mm 1,00 8,00 m Proﬁlmagasság: 5 48 Falkazetta, C-kazetta 1,0 mm; 1,2 mm; 1,5 mm; 2,0 mm; 2,5 mm; 3,0 mm 100 mm, 120 mm, 150 mm, 200 mm, 250 mm, 300 mm; 350 mm 1,00 8,00 m 1,00 8,00 m Horganyzott acél szelemen, Z profil Horganyzott acél szelemen, Σ profil

6 Termékismertető GA mm GA mm GA mm GA mm GA mm Sinus 18R 1100 mm Sinus 26R 1000 mm Sinuslemezek Egyedi megrendelés alapján. Liberta 100 Liberta 102 Fasetti A Fasetti B Fasetti N Fasetti N Plus Fasetti H Liberta 200 Fasetti NP Plus Liberta 500 Liberta COR-TEN Fasetti O Fasetti V Liberta tálcás falburkoló rendszer Fasetti lamellás falburkoló rendszer Anyagvastagság: Alapanyagok: Anyagvastagság: Alapanyagok: 1,00 mm; 1,20 mm; 1,50 mm Acél PVDF bevonattal, acél HIARC gyöngyház bevonattal, COR-TEN, rozsdamentes acél, saválló acél, réz, alumínium Tálcák méretei egyedi egyeztetés alapján. 1,00 mm; 1,20 mm Acél PVDF bevonattal, acél HIARC gyöngyház bevonattal, rozsdamentes acél, saválló acél, réz, alumínium Tálcák méretei egyedi egyeztetés alapján. 6

7 metalplast Isotherm SIN falpanel Kemény poliuretán hab Mag Kemény poliuretán hab 98/80 mm Vastagság 80/40 mm; 100/60 mm; 120/80 mm; 140/100 mm 15,1 kg/m 2 Tömeg 10,7 kg/m 2 ; 11,6 kg/m 2 ; 12,4 kg/m 2 ; 13,3 kg/m mm Modul szélesség 1000 mm 963,5 mm Teljes szélesség 1083 mm 18,5 m* Max. hossz 18,5 m* metalplast Isotherm D falpanel metalplast Isotherm PLUS falpanel Kemény poliuretán hab Mag Kemény ásványgyapot 60 mm; 80 mm; 100 mm Vastagság 100 mm; 120 mm 12,0 kg/m 2 ; 12,8 kg/m 2 ; Tömeg 25,5 kg/m 2 ; 28,5 kg/m 2 13,6 kg/m mm Modul szélesség 1000 mm 1060 mm Teljes szélesség 1060 mm 18,5 m* Max. hossz 12,0 m metalplast Isotherm PLUSw falpanel metalplast Isotherm SC falpanel Kemény poliuretán hab Mag Kemény ásványgyapot 60 mm; 80 mm; 100 mm Vastagság 80 mm; 100 mm; 120 mm; 140 mm 11,1 kg/m 2 ; 11,9 kg/m 2 ; 12,8 kg/m 2 Tömeg 21,4 kg/m 2 ; 24,2 kg/m 2 ; 27,0 kg/m 2 ; 29,8 kg/m mm Modul szélesség 1100 mm 1122 mm Teljes szélesség 1118 mm 18,5 m* Max. hossz 8,0 m; 12,0 m metalplast Isotherm SCw falpanel metalplast Isotherm CH falpanel Kemény poliuretán hab Mag Kemény ásványgyapot 120 mm; 160 mm; 180 mm; 200 mm Vastagság 140/100 mm; 190/150 mm 13,9 kg/m 2 ; 15,7 kg/m 2 ; Tömeg 31,0 kg/m 2 ; 38,5 kg/m 2 16,6 kg/m 2 ; 17,5 kg/m mm Modul szélesség 1000 mm 1122 mm Teljes szélesség 1078 mm 18,5 m* Max. hossz 12,0 m metalplast Isotherm Dw falpanel * Standard szállítási hossz maximum 13,5 m. 7

8 Könnyűszerkezetes garázsok és kisépület rendszerek R30 könnyűszerkezetes szimpla garázs billenőkapuval Szélesség: 3,4 m Hossz: 5,4 m Gerincmagasság: 2,62 m; 2,72 m; 2,95 m Kapu: Hörmann billenőkapu Kapu szabad átjárhatóság: 2360x1900 mm; 2360x2000 mm; 2360x2235 mm Ereszkinyúlás: 0,2 m R30 könnyűszerkezetes szimpla garázs szekcionált kapuval Szélesség: 3,4 m Hossz: 5,4 m Gerincmagasság: 2,62 m; 2,72 m; 2,95 m Kapu: Hörmann szekcionált kapu Kapu szabad átjárhatóság: 2500x2000 mm; 2500x2125 mm; 2500x2250 mm Ereszkinyúlás: 0,2 m Az illusztrációban szereplő oldalajtó és ereszcsatorna rendszer feláras opcióként rendelhető. R33 könnyűszerkezetes dupla garázs billenőkapuval Szélesség: 6,35 m Hossz: 5,4 m Gerincmagasság: 3,12 m; 3,22 m; 3,45 m Kapu: Hörmann billenőkapu Kapu szabad átjárhatóság: 2x2360x1900 mm; 2x2360x2000 mm; 2x2360x2235 mm Ereszkinyúlás: 0,2 m R33 könnyűszerkezetes dupla garázs szekcionált kapuval Szélesség: 6,35 m Hossz: 5,4 m Gerincmagasság: 3,12 m; 3,22 m; 3,45 m Kapu: Hörmann szekcionált kapu Kapu szabad átjárhatóság: 5000x2000 mm; 5000x2125 mm; 5000x2250 mm Ereszkinyúlás: 0,2 m Az illusztrációban szereplő ereszcsatorna rendszer feláras opcióként rendelhető. RS1 könnyűszerkezetes kisépület rendszer Szélesség: 3,4 m Hossz: 5,4 m Gerincmagasság: 2,8 m Kapu: Hörmann ZK ajtó Kapu szabad átjárhatóság: 850x2000 Ereszkinyúlás: 0,2 m RS2 könnyűszerkezetes kisépület rendszer Szélesség: 6,35 m Hossz: 5,4 m Gerincmagasság: 3,2 m Kapu: Hörmann ZK ajtó Kapu szabad átjárhatóság: 850x2000 Ereszkinyúlás: 0,2 m

9 Komplett csarnokrendszerek Költséghatékony megoldások A Ruukki acélcsarnokainak alapgondolata az egész vállalat erőforrásainak és szakértelmének hatékony felhasználásán alapszik. A minőségi alkotóelemek megbízható leszállítása a Ruukki üzemeiből felgyorsítja az építési projektek kivitelezését és csökkenti a kockázatot. A beruházás minden egyes szakaszában garantáljuk a minőségi szolgáltatásokat és termékeket. Minőségi alkotóelemek és rendszerek Az általunk javasolt megoldások optimalizálhatók a rendelkezésre álló alkotóelemek és rendszerek széles skálájának köszönhetően. Összes termékünk rendelkezik a szükséges tanúsítványokkal; fejlesztési munkáink lehetővé teszik, hogy olyan megoldásokat nyújtsunk, amelyek teljes mértékben megfelelnek a befektetők elvárásainak. Komplett csarnokmegoldások a megrendelő igényei szerinti tervezés a Ruukki saját tervezőirodájában kész építészeti megoldások széles skálája acél vázszerkezet-típusok optimális kiválasztása az acél alapanyagok figyelembevételével komplett jellegű ajánlat rendszermegoldások fal- és tetőrendszerekhez épületszerkezeti elemek helyi gyártása komplett beszállítás egy cégtől minőségellenőrzés a megvalósítás minden szakaszban sokéves tapasztalat 9

10 Ereszcsatorna rendszer Az ereszcsatorna rendszer elemei: Az ereszcsatorna rendszer színválasztéka: Fehér RR20 Sötétszürke RR23 Vörös RR29 Sötétbarna RR32 Téglavörös RR750 A nyomdai színminták eltérhetnek az eredeti színektől. A színek kiválasztásánál használják a gyári színmintakönyvet. További színek egyedi megrendelés alapján. 1. Csatornahomlok jobb és bal (125 mm/150 mm) 2. Ereszcsatorna 2, 4, 6m (125 mm/150 mm) 3. Belső ereszcsatorna szöglet (125 mm/150 mm) 4. Külső ereszcsatorna szöglet (125 mm/150 mm) 5. Ereszcsatorna szöglet speciális szögben (125 mm/150 mm) 6. Csatornatartó kampó, füles, rövid: 7 cm-es szár, hosszú: 17 cm-es szár (125 mm/150 mm) 7. Csatornatartó kampó, pattintós, rövid: 6 cm-es szár, hosszú: 16 cm-es szár (125 mm/150 mm), speciális: 21 cm-es szár (125 mm/150 mm) 8. Csatornakötés (125 mm/150 mm) 9. Lefolyócső 1; 2,5; 4 m (87 mm/100 mm) 10. Vízgyűjtő üst (87 mm/100 mm) 11. Betorkoló csonk (87 mm/100 mm) 12. Csőbilincs fához, esetenként fémhez (87 mm/100 mm) 13. Csőbilincs falhoz (87 mm/100 mm) 14. Lefolyócső Y bekötő (87 mm/100 mm) 15. Járda csatorna csatlakozó (87 mm/100 mm) 16. Lefolyócső könyök (87 mm/100 mm) 17. Kifolyókönyök (87 mm/100 mm) 10

11 Tartozékok Tömítőprofil alsó Monterrey 1100 mm 2. Tömítőprofil felső Monterrey 1100 mm 3. Tömítőprofil univerzális 1900 mm 4. Vápatömítés 1000 mm 5. Tömítőszalag 3x9 mm, 30 m/tekercs 6. Tömítőszalag 3x30 mm, 30 m/tekercs 7. Butyl csík 2x12 mm, 22,5 m / tekercs 8. Korcoláshoz használható Hafter csúszó 9. Korcoláshoz használható Hafter fix 10. LHP gerincelem 2100 mm 11. LHPK műanyag gerinc végelem 12. LAPK műanyag gerinc végelem csúcsos 13. LYH műanyag gerinc Y-kötés 14. LTH műanyag gerinc T-kötés 15. Hajlított gerincelem 2000 mm 16. LHTP műanyag gerincszellőző elem 17. Gerincszellőző acéllemezből trapézlemezekhez 18. Gerincszellőző acéllemezből cserepeslemezhez 19. Pontszellőző acéllemezből trapézlemezekhez 20. Pontszellőző acéllemezből cserepeslemezhez 21. Műanyag szigetelt szellőző kémény Ø 125 mm 22. Hóvágó 23. Hajlított vápalemez 2000 mm 24. Hajlított homlokszegély 2000 mm 25. Hajlított csurgólemez 2000 mm 26. Hajlított falszegély 2000 mm 27. Hajlított külső sarokszegély 2000 mm 28. Hajlított belső sarokszegély 2000 mm 29. Hajlított párkánylemez 2000 mm 30. Tetőkivezető elem, a szereléshez szükséges kiegészítőkkel 31. Javítófesték, 2 dl 32. Tetőkibúvó univerzális 400 x 600 mm, bevilágítós 33. Tetőkibúvó univerzális 400 x 600 mm, nem bevilágítós 34. Kéményszegély, 5 m/tekercs 35. Gerincszellőző tekercs, 5 m/tekercs 36. Madárfésű 1000 mm Rögzítő és kötőelemek 11

12 Bevonatok javaslatok különböző felhasználási területekhez Poliészter standard A poliészter bevonat jól ellenáll az időjárásnak, a korróziónak, az UV sugárzásnak. Színtartó bevonat, amelyen nem marad meg a por és a szennyeződés. A poliészter bevonat rugalmas felületet ad a lemezprofilnak, ezáltal előnyösen használható tetőfedő, illetve kültéri és beltéri homlokzatburkolati alkalmazásokra egyaránt. Poliészter matt A Poliészter matt jól ellenáll az időjárásnak és a korróziónak. Ennek a bevonatnak a matt felülete adja a jellegzetességét. Jellemzően a tetőfedő profilokon használják. A matt bevonatú cserepeslemez fedés a megtévesztésig hasonlít az agyagcserép-fedéshez. Pural A Pural poliuretán alapú bevonat, mely a tető- és burkolólemezek legjobb bevonata. Könnyen kezelhető a gyártás és a felszerelés során. Enyhén struktúrált felülete ellenállóvá teszi a hó és jég által okozott korrózióval, csakúgy, mint az UV-sugárzással szemben. A Pural kiváló minősége miatt ellenálló a vegyi anyagokkal szemben is és könnyen átfesthető. A Pural bevonat a Ruukki soft-lemezes modelljénél kerül alkalmazásra, de egyedi esetben bármilyen más profil-lemez rendelhető ezzel a bevonattal. PVDF A PVDF bevonat különösen ajánlott szélsőséges időjárási körülményeknek kitett kültéri alkalmazásokra. Nagyon jól ellenáll a korróziónak, és kiemelten színtartó bevonat. A PVDF bevonat kiválóan ellenáll az UV sugárzásnak, nem tapad rá a szennyeződés, könnyű tisztítani. Elsősorban olyan alkalmazásokra ajánljuk, ahol kiemelten fontos a színtartósság és a szennyeződések elleni ellenállóképesség. A Ruukki kínálatában elsősorban a tálcás és lamellás burkolatok (ezekről bővebben ld. a vonatkozó katalógusunkban) rendelkeznek ezzel a bevonattal, de egyedi esetben bármilyen más profillemez rendelhető PVDF bevonattal. ÚJ: Pural matt A Pural matt csillogásmentes bevonat, a Ruukki legújabb fejlesztése kifejezetten tetőfedő alapanyagok számára. Tartóssága és könnyen kezelhetősége ugyanolyan kiváló, mint a hagyományos pural bevonaté. A Pural matt bevonat méltóságteljes, stílusos megjelenést kölcsönöz a tetőnek. A matt felület kiválóan alkalmassá teszi régi épületek tetőfelújításánál való alkalmazásra. A Pural matt bevonatos alapanyag egyedi megrendelés esetén áll rendelkezésre. Az anyag összetétele: Horgany réteg Acélmag Horgany réteg Passzíváló réteg Passzíváló réteg Primer réteg Színes bevonat Primer réteg Hátoldali bevonat 12

13 Standard színválaszték Az alábbi színválaszték különböző profilokhoz, vastagságokhoz és bevonatokhoz tartozó színeiről a Ruukki mindenkor érvényes árjegyzékében tájékozódhat. RR 11 sötétzöld (~RAL 6012) RR 23 sötétszürke (~RAL 7024) RR 29 vörös (~RAL 3009) RR 32 sötétbarna (~RAL 8019) RR 35 kék (~RAL 5009) RR 37 középzöld (~RAL 6002) RR 750 téglavörös (~RAL 8004) RR 770 lángvörös (~RAL 3000) RAL 1002 homoksárga RAL 1015 elefántcsontszín RAL 5002 tengerkék RAL 5010 enciánkék (~RR 412) RAL 5012 világoskék RAL 6011 zöld RAL 7035 világosszürke RAL 9002 szürkésfehér RAL 9006 ezüst RAL 9010 törtfehér További színek egyedi megrendelés alapján. A nyomdai színminták eltérhetnek az eredeti színektől. A színek kiválasztásánál használják a gyári színmintakönyvet. 13
