1 CSARNOKÉPÜLETEK KÖNNYŰ KÜLSŐ HATÁROLÓSZERKEZETEI Dr. Kakasy László

2 FÉMANYAGÚ KÜLSŐ HATÁROLÓK Helyszínen rétegenként szerelt: Szendvics (kész) szerkezetek falvázgerendákra szerelt acél felületelemekre (kazetta, trapézlemez) szerelt Rétegek a funkció igényei szerint Rétegek termékválaszték szerint

3 FÉMANYAGÚ EGYRÉTEGŰ HATÁROLÓ SZERKEZETEK Nagytáblás homlokzatburkolatok Épszerk3 csapadékbiztos Nagytáblás tetőfedések Épszerk2 vagyonvédelem szél- és hóterheknek ellenálló tartósság

4 AZ EGYRÉTEGŰ FÉM HATÁROLÓ SZERKEZETEK PROBLÉMÁI fémlemezek hővezetési tényezője: acél λ 58 W/mK alu. λ 200 W/mK gyors lehülés / felmelegedés felületek túlhülése sugárzásos hőveszteséggel hófogó kell nagytáblás fedések alsó felülete harmatpont alá hül harmat, dér képződik a fedés alsó oldalán meg kell előzni a csepegést lecseppenés gátló bevonat alátét héjazat

5 HARMATKÉPZŐDÉS A FÉMLEMEZEN A JELENSÉGGEL A LÉGRÉTEGGEL SZERELT SZERKEZETEKNÉL IS SZÁMOLNI KELL!! LECSEPPENÉST GÁTLÓ RÉTEG, VAGY ALÁTÉT HÉJAZAT SZÜKSÉGES

6 FÉM ANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK 1. füles kasírozású üveggyapot paplan (5) öntapadó peremek alufólia légzáró, párazáró belső felület szelemenek és falvázgerendák felett kemény hőszigetelő csík (6) jelentős hőhidak Szerény esztétikai elvárások esetén Csekély hőszigetelési igény mellett

7 FÉM ANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK 1. csapadék hőmérsékletváltozás szél, hó belső nedvességfejlődés nincs, vagy alacsony szintű csapadékbiztos szél- és hóterhelésnek ellenáll tartósság vagyonvédelem fagymentes belső temperált terek korlátozott hőveszteség korlátozott filtráció

8 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK 2. könnyű acél falvázgerendák (acél és vasbetonvázas épületeknél is) csavarkötések profilozással merevvé tett (trapéz, szinusz) fém burkolólemezek vonalmenti hőhidak korlátozott légzárás

9 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK 2.

10 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK 2. Falsarkok élhajlított lemeztakarásokkal A lég- és párazáró réteg az oszlopoknál, konzoloknál megszakad!

11

12 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK 3. könnyű acél kazetták (acél és vb.vázas épületeknél is) hőszigeteléssel kitöltve profilozással merevvé tett (trapéz, szinusz, stb.) fém burk.

13 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK 3. ásványi szálas hőszigetelés kazetták a falvázgerendák helyett tömítő zsinórok légzárás, párazárás miatt kazettát méretezni kell

14 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ FALAK 3. pozitív falsarok sarokidommal

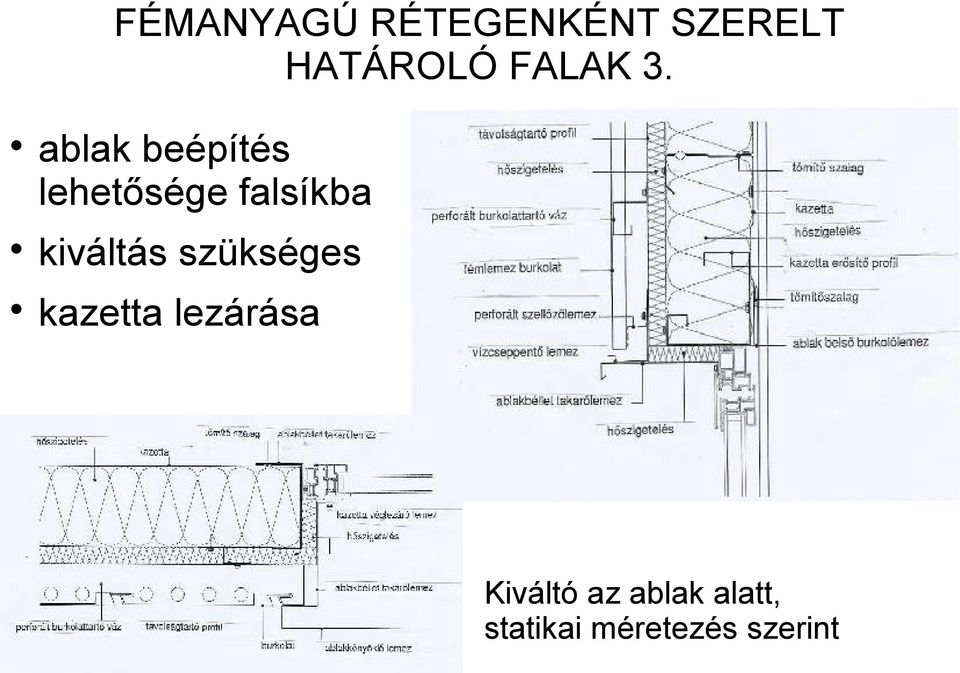

15 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ FALAK 3. ablak beépítés lehetősége falsíkba kiváltás szükséges kazetta lezárása Kiváltó az ablak alatt, statikai méretezés szerint

16 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK 3. kazetták pereme hőhíd kazetták csatlakozásának lég- és párazárása? fémlemez héjalású melegtető kockázatos

17

18 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK 4. külső és belső trapézlemez között hőhídmegszakított távtartók (3) csak pontszerű hőhidak belső burkolat pára- és légzárása légrés/ alátét héjazat

19 FÉMANYAGÚ SZENDVICS HATÁROLÓ SZERKEZETEK Fém fegyverzetű szendvicspanel PUR/PIR hőszigeteléssel

20 FÉMANYAGÚ RÉTEGES HATÁROLÓ FALAK 5. ÁLLÓ ÉS FEKVŐ HELYZETBEN IS BEÉPÍTHETŐ SZENDVICSPANEL

21 FÉMANYAGÚ RÉTEGES HATÁROLÓ FALAK 5. Rögzítés szélteherre méretezve Megtámasztások távolságát méretezni Rejtett csavarrögzítés példája Fekvő panel példája

22 FÉMANYAGÚ RÉTEGES HATÁROLÓ FALAK 5. Kőzetgyapot hőszigetelésű panel Fekvő panel példája

23 FÉMANYAGÚ RÉTEGES HATÁROLÓ FALAK 5. Álló falpanel példája Falvázgerenda kell a megtámasztáshoz, rögzítéshez Az orom vonalán ferdén levágott záródású panelek

24 FÉMANYAGÚ RÉTEGES HATÁROLÓ FALAK 5. KIVÁLTÓ SZÜKSÉGES!!! Csak kis ablak! nyílászáró rögzítése: szendvicspanelhez, vagy falvázhoz elhelyezés: panel síkjába, vagy panel mögé

25 Álló helyzetű szendvicspanel példája Vízszintes megtámasztást kíván

26 Fekvő szendvicspanel és kazettás falszerkezet együttes alkalmazása

27 Falsarok kialakításának egyik lehetősége - sarokelemmel

28 Alló helyzetű szendvicspanel beépítési példája Szintmagas elemek rejtett rögzítéssel Fúgatakaró lemez Hőmozgások A panelek fűrészelhetők

29 Fekete színuszhullámú lemezburkolat kazettás homlokzatszerkezeten és fehér színű fém fegyverzetű szendvicspanel kívül mikrobordás lemezzel

30 Összehasonlítási szempontok építészeti épületszerkezeti épületfizikai tűzállóság hőszigetelés, hőhidasság légzárás megengedhető páraterhelés léghanggátlás kivitelezési költség

31 FILMSTÚDIÓ PÉLDÁJA Vasbeton kéregpanel + többrétegű, inhomogén ásványi szálas szigetelés + fém burkolat

32 LOGISZTIKAI KÖZPONT PÉLDÁJA Acél falkazettás homlokzat szinusz hullámú és trapézhullámú burkolattal

33 ÜZEMI ÉPÜLET PÉLDÁJA Fekvő helyzetű vasbeton szendvicspanel és fém szendvicspanel alkalmazása

34 CSARNOKTETŐK vasbeton födémpanel lejtésben melegtetővel pórusbeton födémpalló lejtésben, vízszigeteléssel könnyűszerkezetek lejtésben: helyszínen rétegesen szerelt fém szendvicspanelek egyeztetni: lejtés mértéke héjalás anyaga (lágy szigetelés, vagy fémlemez) vízelvezetés módja

35 TETŐK TERMINOLÓGIÁJA MSZ 15038/1:1982 ALACSONY HAJLÁSÚ TETŐ (LAPOSTETŐ) α 5º KIS HAJLÁSÚ TETŐ 5º < α 16º KÖZEPES HAJLÁSÚ TETŐ 16º < α 45º MEREDEK HAJLÁSÚ TETŐ 45º < α Nem rendel fedési módot a hajlásszögekhez

36 LÁGYFEDÉSŰ LAPOSTETŐK Helyszínen rétegekből szerelt: magashullámú acél trapézlemez födém párafékező fólia Lágy PVC szigetelésű szendvicspanel: kőzetgyapot hőszig. (mech. rögzítéssel) lágy PVC szigetelés (mech. rögzítéssel) Épszerk 4. acél trapézlemez hordozó trapézlemezre integrált hőszigetelés (PUR/PIR -hab) hőszigetelésre ragasztott lágy PVC vízszigetelés Épszerk 5.

37 LÁGYFEDÉSŰ LAPOSTETŐK Műanyaglemez csapadékszigetelés mechanikai rögzítéssel Lépésálló ásványiszálas hőszigetelés Párafékező / párazáró réteg Acél trapézlemez födém Épszerk 4.!

38 LÁGYFEDÉSŰ LAPOSTETŐK SZENDVICSPANELLEL PUR/PIR hőszigetelésű,ragasztott lágy PVC szigetelésű panel

39 LÁGYFEDÉSŰ LAPOSTETŐK SZENDVICSPANELLEL PUR/PIR hőszigetelésű,ragasztott lágy PVC szigetelésű panel

40 NAGYTÁBLÁS FEDÉSEK Helyszínen rétegenként szerelt: Szendvicspanel: bevonatos acél (alu) nagytáblás fedés ásványi szálas hőszigetelés párafékező fólia magasbordás acél trapézlemez, vagy födémkazetta Kompakt, vagy átszell. bevonatos acél nagytáblás fedés trapézlemezre integrált hőszigetelés (PUR-hab, vagy kőzetgyapot) bevonatos acél belső burkolat Kompakt szerkezet

41 NAGYTÁBLÁS FEDÉSEK csapadékbiztonság: tető hajlásszög hullámmagasság vízút hossza - hullámmagasság lemeztoldások tömített rögzítések hőmozgások hatása szélterhek: méretezett rögzítések hóteher: fesztáv, keresztmetszet tartósság: korrózióvédelem váz fedés, burkolat rögzítő elemek tömítések: hőálláság fagyállóság UV-állóság

42 ÉMSZ AJÁNLÁS ÖNHORDÓ NAGYTÁBLÁS FÉMLEMEZ FEDÉSEKHEZ α < 3º LÁGYFEDÉS 3º α < 7º NINCS ESÉSVONAL IRÁNYÚ ÁTLAPOLÁS 7º α < 12º 200 mm ESÉSVONAL IRÁNYÚ ÁTLAPOLÁS* 12º α < 22º 150 mm ESÉSVONAL IRÁNYÚ ÁTLAPOLÁS* 22º α 100 mm ESÉSVONAL IRÁNYÚ ÁTLAPOLÁS

43 HELYSZÍNEN RÉTEGENKÉNT SZERELT 1. Kompakt szerkezet átszellőzés nélkül, acélkazetta födém, kényes egyensúly Sávos, vagy szalagfedés acéllemezből (esetleg alumíniumból) Kockázatos rétegfelépítés

44 HELYSZÍNEN RÉTEGENKÉNT SZERELT 2. Kompakt szerkezet átszellőzés nélkül, trapézlemez födém+páravédelmi réteg Kockázatos rétegfelépítés! Sávos, vagy szalagfedéssel acéllemezből (esetleg alumíniumból)

45 HELYSZÍNEN RÉTEGENKÉNT SZERELT 3. Kéthéjú tető, átszellőztetett légréssel, acélkazetta födém példáján A harmatcseppek lehullása ellen védekezni kell! Sávos, vagy szalagfedés acéllemezből (esetleg alumíniumból)

46 HELYSZÍNEN RÉTEGENKÉNT SZERELT 4. Kéthéjú tető, átszellőztetett légréssel, trapézlemez födém példáján Az átszellőztetés önmagában nem elég védelem a harmat ellen! Sávos, vagy szalagfedés acéllemezből (esetleg alumíniumból)

47 SZENDVICSPANEL 1. Kompakt maghőszigetelésű szerkezet, kockázat nélkül. Fém fegyverzetű szendvicspanel tömített illesztésű csatlakozása. Rögzítés hullámvölgyben, szilikongumi tömítésű acél alátéten át.

48 SZENDVICSPANEL 1. Rögzítés a hullámhegyen biztonságosabb! Fém fegyverzetű szendvicspanel oldalsó csatlakozása, páratömítővel Változatok az oldalsó panelcsatlakozásra

49 SZENDVICSPANEL 1. Fém fegyverzetű szendvicspanel gerincképzése, lemezborítással, kétsoros műanyaghab profil tömítéssel

50 SZENDVICSPANEL 1. Fém fegyverzetű szendvicspanel ereszképzése Csavarok pontszerű hőhidak Csatlakozási hézagképzés, vonalszerű hőhíd, ill. a lég- és párazárás gyenge része

51 A VÍZELVEZETÉS LEHETŐSÉGEI LÁGY FEDÉSEK: PONTSZERŰ (LEFOLYÓK) VONALSZERŰ (CSATORNÁK) FÉMLEMEZ FEDÉSEK: VONALSZERŰ (CSATORNÁK)

52 LAPOSTETŐ, PONTRA LEJTETETT FELÜLETTEL, LÁGYFEDÉSSEL Fő lejtést a tartószerkezet adja, a haránt irányút változó vastagságú hőszigetelés. ÉPSZERK 4 tananyag

53 SÁVOS, VAGY NAGYTÁBLÁS FÉMLEMEZ FEDÉS, VONALRA LEJTETVE, ATTIKA- ÉS VÁPACSATORNÁVAL A főlejtést a tartószerkezet adja (többnyire acélszerkezet!) A vápa lejtését adhatja hőszigetelés, vagy a vápa szerkezete

54 VONALSZERŰ VÍZELVEZETÉSEK FÜGGŐERESZ CSATORNA (a legjobb) VÁPACSATORNA (ha nincs más lehetőség) ATTIKACSATORNA (ha nincs más lehetőség) A REJTETT CSATORNÁKNAK FÉMLEMEZ FEDÉSNÉL, ÉS EGYÉBKÉNT TÚL HOSSZÚ VÍZUTAK ESETÉN VAN LÉTJOGOSULTSÁGUK

55 A VÁPACSATORNÁK KOCKÁZATA SÉRÜLÉS VAGY NEM MEGFELELŐ MŰKÖDÉS: beázás szerkezeti kár vagyontárgyak károsodása A MEGBÍZHATÓSÁG ALAPVETŐ KÖVETELMÉNY: tervezés során kivitelezés során

56 VÁPACSATORNÁK TERVEZÉSE Csapadékterhelés meghatározása (300 l/s,ha) Kifolyási helyek megválasztása (min. 2 db) Kifolyási keresztmetszetek meghatározása (célszerű a túlméretezés) Lefolyócső és a csatorna közé bővület (üst) vagy vákuum leszívásos lefolyó Lejtés >5 mm/ m

57 AJÁNLOTT MÉRETEK A KARBANTARTÁS LEHETŐSÉGÉT BIZTOSÍTANI KELL MÉRETEK szélső helyzetű középső helyzetű

58 VÉDEKEZÉS HÓ ÉS JÉG ELLEN HÓFOGÓ LEFEDÉS ELEKTROMOS CSATORNAFŰTÉS

59 A CSATORNABÉLÉS VÍZHATLANSÁGA VÍZHATLAN KAPCSOLATOK FÉMEKNÉL: hegesztés (acél, korracél) forrasztás (horgany, titáncinkötvözet) szegecselés + tömítő forrasztás (v.réz, horg.ac.) Épszerk 2 VÍZHATLAN SZIGETELÉSEK: hegesztett kapcsolatokkal (PVC, TPO, stb.) vulkanizált kapcsolatokkal (EPDM, stb.) Épszerk 4

60 FÉMLEMEZEK TÁGULÁSI HÉZAGAI Kiterített szélesség (mm) Cu, Zn, Al Acél Függőeresz < m 15 m Függőeresz 500 9m 14 m Belső helyzetű félkör < m 15 m Belső helyzetű félkör 500 9m 14 m 6m 10 m Belső helyzetű négyszög

61 A TÚLCSORDULÁS VESZÉLYE a fedés és a csatorna kapcsolata a csatorna mélysége lefolyók távolsága túlfolyók A MAX VÍZSZINT CSÖKKENTÉSE

62 100 m HOSSZÚSÁGÚ VÁPA PÉLDÁJA LÁGY SZIGETELÉSSEL, VÁKUUMOS LEFOLYÓKKAL

63 SZERELT VÁPA, BEFÜGGESZTETT KORRACÉL BÉLÉSSEL 1 x védelem fém fegyverzetű szendvicspanel példáján bemutatva

64 SZERELT VÁPA, SZIGETELÉSSEL / FÓLIABÁDOGGAL 1 x védelem lágy PVC szigetelésű szendvicspanel példáján bemutatva

65 SZERELT VÁPA, FÓLIABÁDOG + FÉMLEMEZ BÉLÉSSEL 2 x védelem, kétszintű vízelvezetéssel helyszínen rétegenként szerelt, kéthéjú szerkezet példáján bemutatva

66 KÉTSZINTŰ VÍZELVEZETÉS ELVI ÁBRÁJA felső sík fémlemez alsó sík lágy szigetelés belső helyzetű csatornákhoz ÉMSZ ajánlás

67 A VÍZELVEZETÉS SZERKEZETE NEM LEHET ÉPÍTÉSZETI DIVAT KÉRDÉSE DRÁGÁK ÉS RENDKÍVÜL KOCKÁZATOSAK A REJTETT CSATORNÁK

68 AJÁNLOTT SZAKIRODALOM: Seregi György: Acélszerkezetű csarnokok, HEFOP pályázat jegyzete, Gyártók katalógusai pl.: Lindab, Kingspan, Ruukki, Domico, Trimo, ThyssenKrupp, stb.
