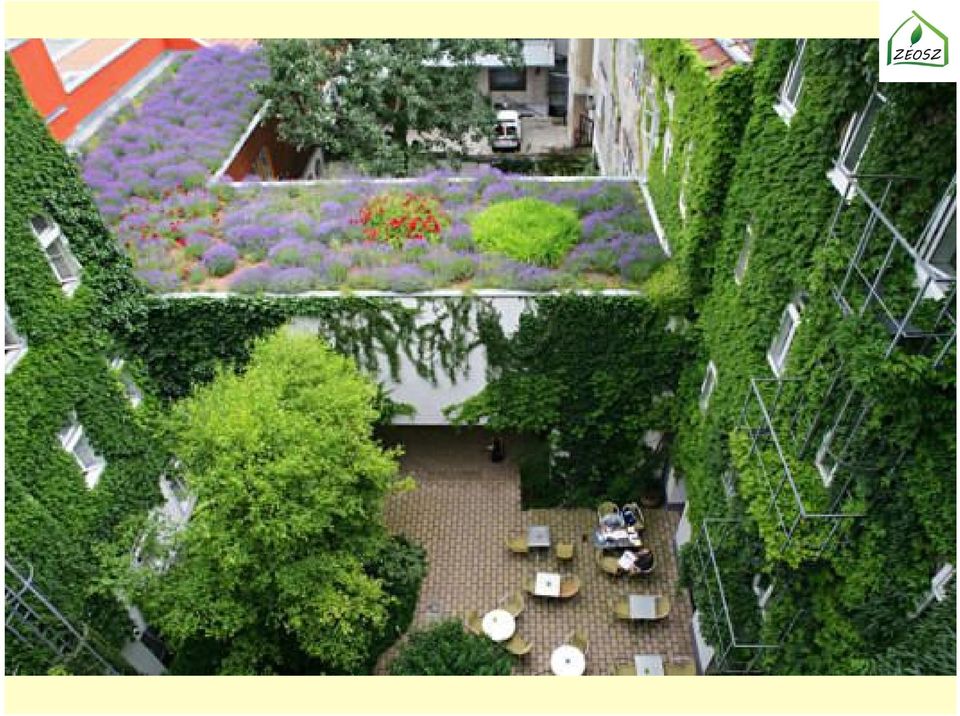

2 A zöldtető Növényzettel telepített tető, amelyben az épületszerkezet, a tetőszigetelés rétegei és a kertészeti felépítmény szerves egységet alkot.

3 Élettérbővülés : A tetőfelület nem kihasználatlan, hanem intenzív zöldtetőként többféle tevékenységre alkalmas.

4 Ha kipusztulnak a méhek, azt az emberiség legfeljebb négy évvel éli túl. (Einstein) Élettérváltozás más élőlények számára A háborítatlan extenzív zöldtető nyugalmas otthont ad a rovaroknak, a madaraknak, a védett növényeknek.

5 Az élettér minőségének változása: kedvező mikroklíma a városi hősziget csökkentése

7 Az élettér minőségének változása: a levegő tisztítása a felszálló légáramlás megszűntetése

8 Az egyik legfőbb előny: csapadékvíz- -felhasználás -visszatartás -átmeneti tározás -tisztítás a városi árvizek csökkentése

9 Általános rétegrend kertészeti felépítmény szivárgóréteg tetőszigetelés

10 STATIKA Födémszerkezet a födém teherbírása ültetőközeg nedves súlya, szivárgó, vízmegtartó réteg vízzel telített súlya, a kifejlett növényzet súlya, nagyméretű fák, bokrok pontszerű terhelés, kerti műtárgyak terhelése, magas növényzet esetén a szél dinamikus terhelése Függőleges szerkezetek, attikafal földnyomás Szélszívás elleni rögzítés extenzív tető száraz súly

terhelés, kerti műtárgyak terhelése, magas növényzet esetén a szél dinamikus terhelése

11 Vízhatlan csapadékvíz-szigetelés Bizonyítvánnyal igazoltan gyökérálló szigetelőlemez. Nem gyökérálló gyökérzet elleni védőréteg Bitumeneslemez, Hegesztett átlapolású műanyaglemez Mechanikai védőréteg, elválasztó réteg

12 Lépésálló hőszigetelés Hő- és páratechnikai méretezés alapján Expandált polisztirolhab Extrudált polisztirolhab PUR, PIR hab (Kőzetgyapot nemjárható, extenzív) Parafa Habüveg

13 A kertészeti felépítmény hőszigetelő képessége Lapostető U = 0,25 W/m 2 K ,5 140 ültetőközeg hőszigetelés

14 Az elkészült tetőszigetelés a kertépítő munkaterülete, ezért közösen kell ellenőrizni és jegyzőkönyvezni a csapadékvíz-szigetelés vízhatlanságát (pl. árasztásos próba), a szigetelés mechanikai védelmének meglétét, a vízelvezető szerkezetek működőképességét.

csapadékvíz-szigetelés vízhatlanságát (pl.

15 Általános rétegrend kertészeti felépítmény szivárgóréteg tetőszigetelés

16 Szivárgóréteg összekötés és elválasztás, vízlevezetés, vízmegtartás, vízáteresztés, szellőztetés. Ömlesztett Préselt szivárgólemez Formahabosított szivárgó lemez Dombornyomott felületszivárgó Szivárgófilc Szivárgópaplan szűrőfátyol

Ömlesztett Préselt szivárgólemez Formahabosított szivárgó

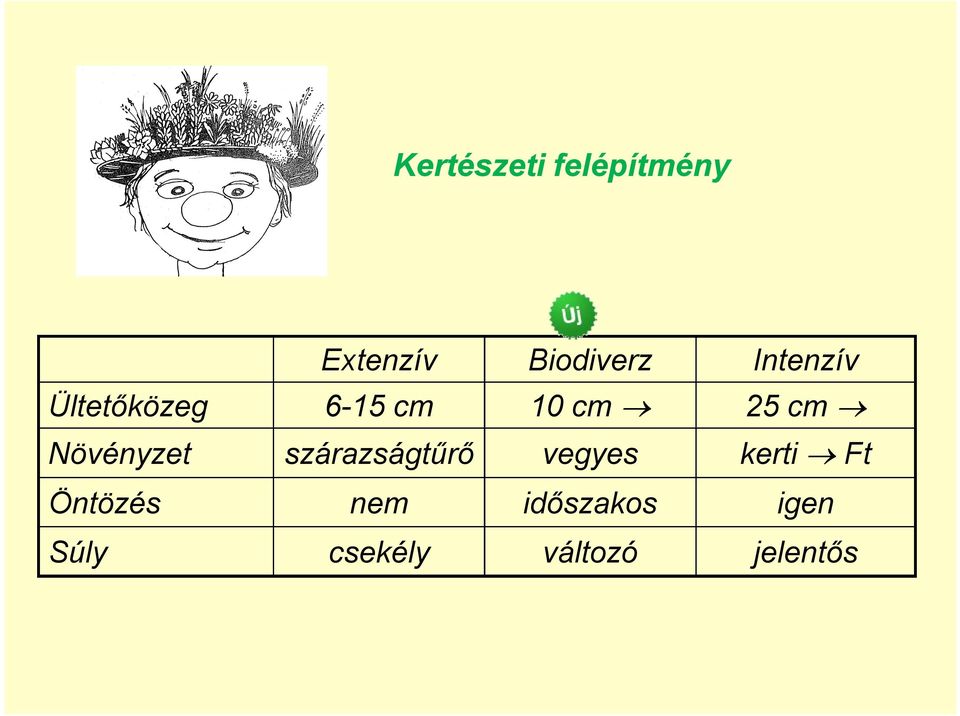

17 Kertészeti felépítmény Extenzív Biodiverz Intenzív Ültetőközeg 6-15 cm 10 cm 25 cm Növényzet szárazságtűrő vegyes kerti Ft Öntözés nem időszakos igen Súly csekély változó jelentős

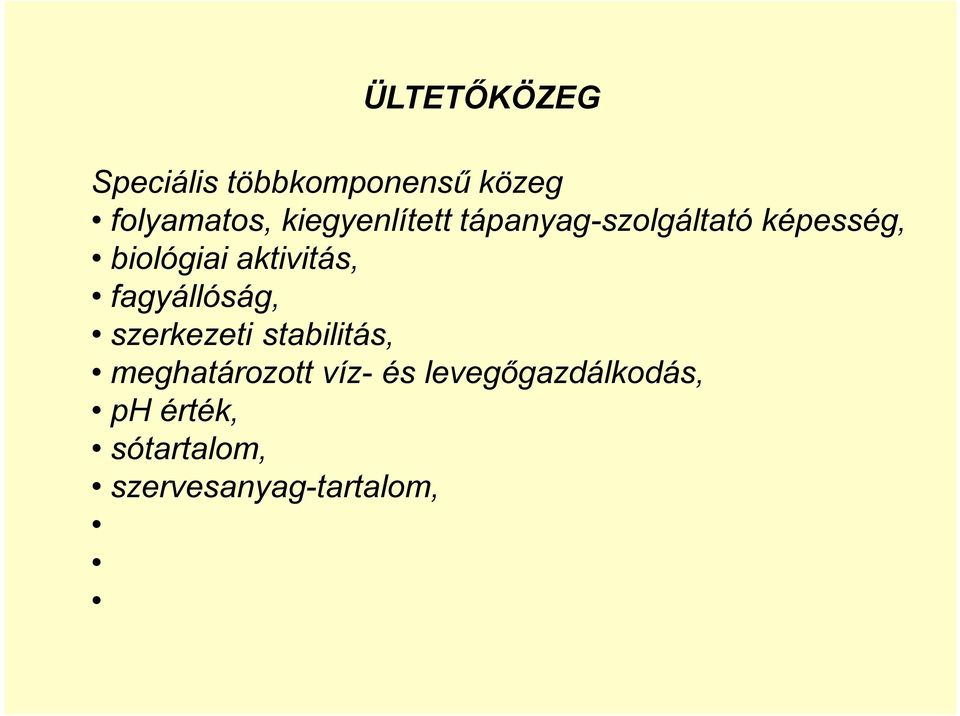

18 ÜLTETŐKÖZEG Speciális többkomponensű közeg folyamatos, kiegyenlített tápanyag-szolgáltató képesség, biológiai aktivitás, fagyállóság, szerkezeti stabilitás, meghatározott víz- és levegőgazdálkodás, ph érték, sótartalom, szervesanyag-tartalom,

aktivitás, fagyállóság, szerkezeti stabilitás, meghatározott

19 NÖVÉNYKIVÁLASZTÁS SZEMPONTJAI a zöldtető szerkezeti kialakítása a kertészeti felépítmény típusa, a zöldtető használati módja, az épület földrajzi elhelyezkedése, helyszíni beépítettség, fényviszonyok, árnyékolás, évi átlagos csapadékmennyiség, a várható leghosszabb száraz időszak, uralkodó szélirány, várható maximális szélerősség, várható helyi környezeti hatások, őshonos növényzet ismerete,

fényviszonyok, árnyékolás, évi átlagos csapadékmennyiség, a várható leghosszabb száraz időszak,

20 Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét. Extenzív zöldtető egyenes rétegrend Extenzív nüövényzet Ültetőközeg Szűrőréteg Vízmegtartó szivárgóréteg Csapadékvíz-szigetelés gyökérálló Hőszigetelés Páratechnikai réteg Lejtést adó réteg Teherhordó födém

Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét.

21 Extenzív zöldtető - fordított rétegrend Extenzív növényzet Ültetőközeg Szűrőréteg Vízmegtartó szivárgóréteg Hőszigetelés csak XPS Csapadékvíz-szigetelés gyökérálló Lejtést adó réteg Teherhordó födém

22 Intenzív zöldtető - fordított rétegrend Ültetőközeg Szűrőréteg Vízelvezető szivárgóréteg, ömlesztett Szűrőréteg Hőszigetelés csak XPS Csapadékvíz-szigetelés gyökérálló Lejtést adó réteg Teherhordó födém

23 ÉPÜLETFIZIKAI MŰKÖDÉS

24 Hőfokesés t e = -15 o C -5,9 o C t i = +18 o C 0 o C

25 Épületfizikai elv Akkor nincs egy térelhatároló szerkezetben páradiffúzióból eredő páralecsapódás, ha a rétegek páradiffúziós ellenállása belülről kifelé haladva csökken. A víz páradiffúziós ellenállása végtelen.

26 Mi a probléma az átázott ültetőközeggel? A páradiffúziós ellenállása végtelen! A szerkezetben páralecsapódás következik be! Szükséges a hőszigetelés alatt egy végtelen páradiffúziós ellenállású párazáró réteg! Ilyen anyag viszont nincs! Mégsem következik be páralecsapódás. Miért?

27 Hőfokesés -2 o C Páranyomás +0,75 o C +3,5 o C +18 o C p s = 100% p r = 65%

28 Szivárgóréteg Vízelvezetés Vízvisszatartás Átszellőzés!!!

31 Általános rétegrend kertészeti felépítmény szivárgóréteg tetőszigetelés

33 Az ültetőközeg és növényzet FLL Zöldtető típusa Ültetőközeg vastagság (cm) Növényzet Vízmegtartó képesség középérték %-ban Éves lefolyási tényező 2 4 Moha-Sedum 40 0, Sedum-moha 45 0,55 Extenzív 6 10 Sedum-moha-lágyszárúak 50 0, Sedum-lágyszárúakfűfélék 55 0, Fűfélék-lágyszárúak 60 0, Gyep, évelők, fásszárúak 60 0,40 Intenzív Gyep, évelők, bokrok 70 0,30 >50 Gyep, évelők, bokrok, fák 90 0,10

34 A zöldtető által felhasznált és tározott csapadékvíz mennyisége Kertészeti felépítmény éves lefolyási együttható, vízmegtartó képesség a növényzet felhasználása irányelvek, kísérleti adatok, tapasztalatok vastagság, összetétel változtatható, tervezhető Szivárgó, vízmegtartó réteg gyári termékek, duzzasztásos öntözés objektíven mérhető vízmegtartás

35 A ZÖLDTETŐ helye minden épület esetében adott, meglévő tetőre is telepíthető (műszaki korlátok ), TERVEZHETŐ A VÍZMEGTARTÁS, A VÍZVISSZATARTÁS kiegyenlíti a csapadék-intenzítást, csökkenti az árhullámokat a vízgyűjtőkben, különösen fontos: 80 % városi beépítettség esetén (OTÉK) a keletkezés helyén csökkenti, illetve késlelteti a lefolyást a csapadékvíz-elvezető rendszer költségeit csökkenti - nem kell tározó műtárgyat építeni, - lehetnek kisebb csatorna-keresztmetszetek is, - tiszta, szűrt víz jut a csatornába, - a karbantartási költségek alacsonyabbak, - a szennyvíztisztítási költségek alacsonyabbak.
