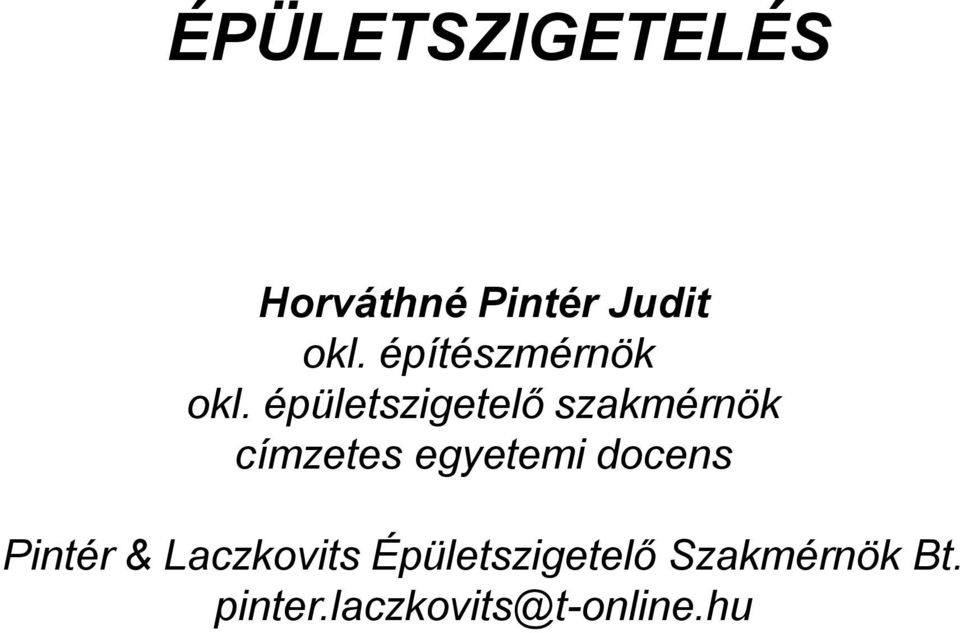

1 ÉPÜLETSZIGETELÉS Horváthné Pintér Judit okl. építészmérnök okl. épületszigetelő szakmérnök címzetes egyetemi docens Pintér & Laczkovits Épületszigetelő Szakmérnök Bt.

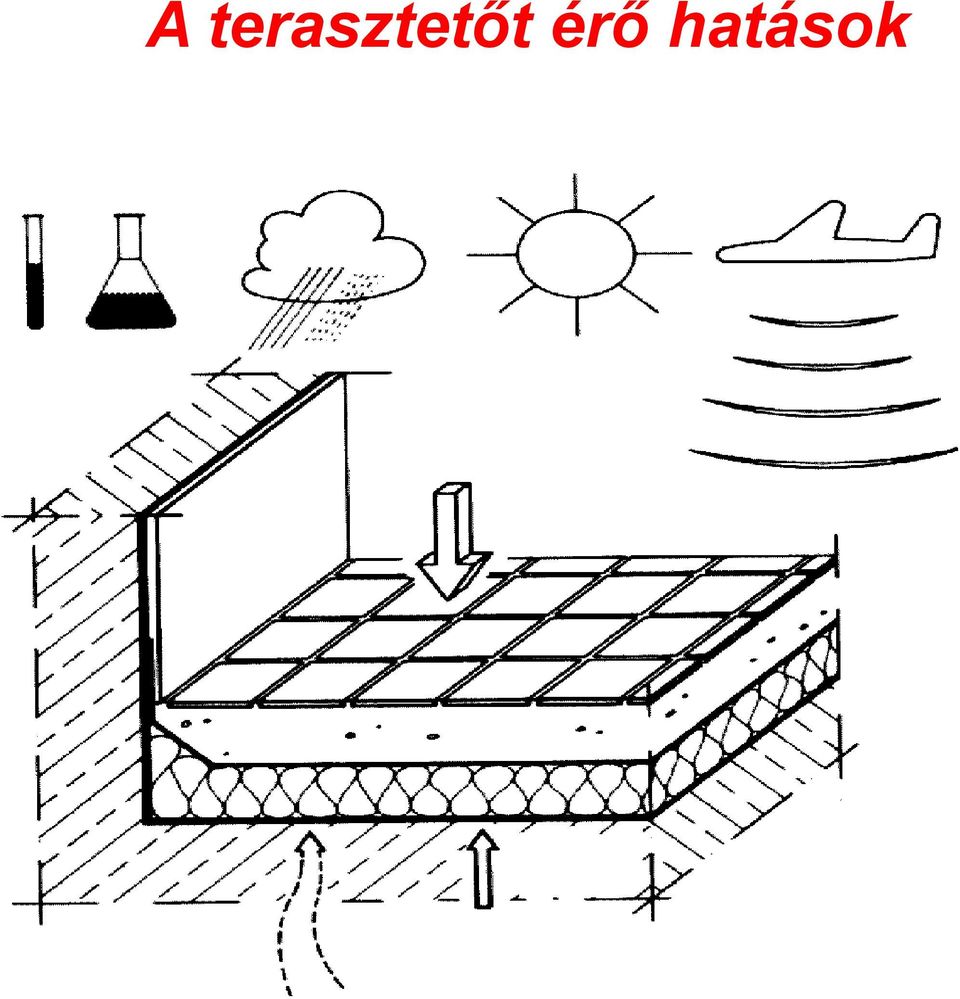

2 A terasztetőt érő hatások

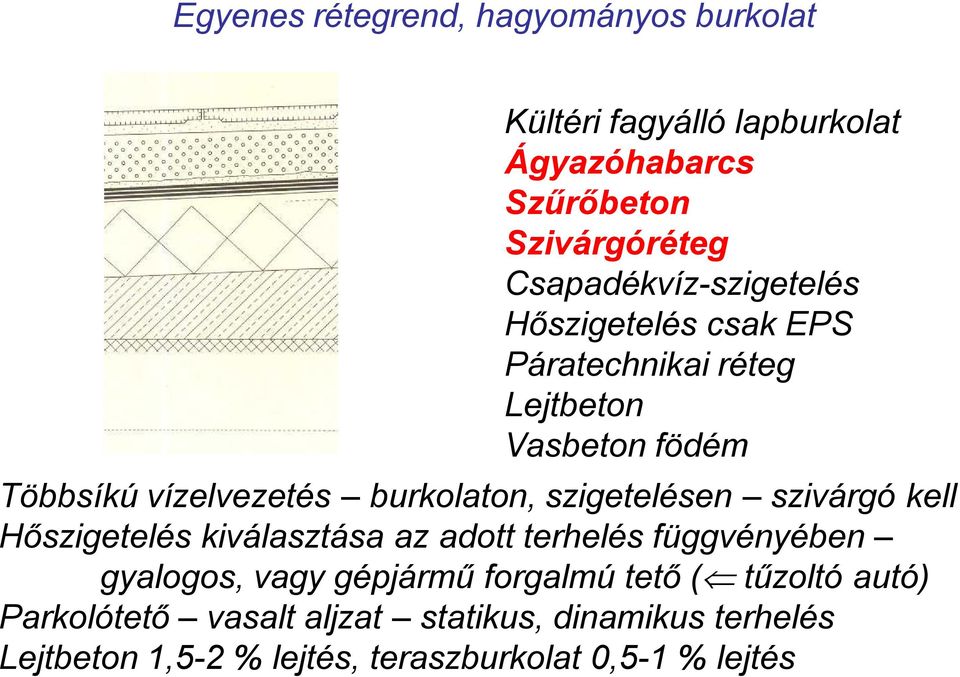

3 Egyenes rétegrend, hagyományos burkolat Kültéri fagyálló lapburkolat Ágyazóhabarcs Szűrőbeton Szivárgóréteg Csapadékvíz-szigetelés Hőszigetelés csak EPS Páratechnikai réteg Lejtbeton Vasbeton födém Többsíkú vízelvezetés burkolaton, szigetelésen szivárgó kell Hőszigetelés kiválasztása az adott terhelés függvényében gyalogos, vagy gépjármű forgalmú tető ( tűzoltó autó) Parkolótető vasalt aljzat statikus, dinamikus terhelés Lejtbeton 1,5-2 % lejtés, teraszburkolat 0,5-1 % lejtés

burkolaton, szigetelésen szivárgó kell Hőszigetelés kiválasztása az adott terhelés függvényében gyalogos, vagy gépjármű

4 Egyenes rétegrend, ragasztott burkolat Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét. Fagyálló kültéri burkolat (inkább svéd, mint olasz!) Kültéri flexibilis ragasztó Bevonatszigetelés Aljzatbeton 0,5 % lejtéssel, dilatációval Technológiai szigetelés EPS hőszigetelés Páratechnikai réteg Vasbeton födém Előny a legvékonyabb rétegrend Hátrány burkolatcserénél sérül a vízszigetelés Csak szakember készítheti helyszínen gyártott szigetelés Szigorú technológiai fegyelem A bevonatszigetelés, a burkolatragasztó, a fugaanyag azonos gyártó terméke legyen összeférhetőség!

) Kültéri flexibilis ragasztó Bevonatszigetelés Aljzatbeton 0,5 % lejtéssel, dilatációval Technológiai szigetelés EPS hőszigetelés Páratechnikai réteg Vasbeton födém Előny a legvékonyabb

5 Hibajelenségek kivirágzás, felfagyás, leválás, betonaljzat sérülések ha nincs szivárgóréteg és nem szűrőbeton készül MIÉRT? Egyszer esik......aztán süt a Nap. Víz szivárog a fugán keresztül a burkolat alá és összegyűlik az aljzatbeton pórusaiban. Az összetorlódott víz az oldott mésszel, a fuga kapillárisain keresztül, kijut a felszínre utálatos sókivirágzás

Víz szivárog a fugán keresztül a burkolat alá és összegyűlik az aljzatbeton pórusaiban.

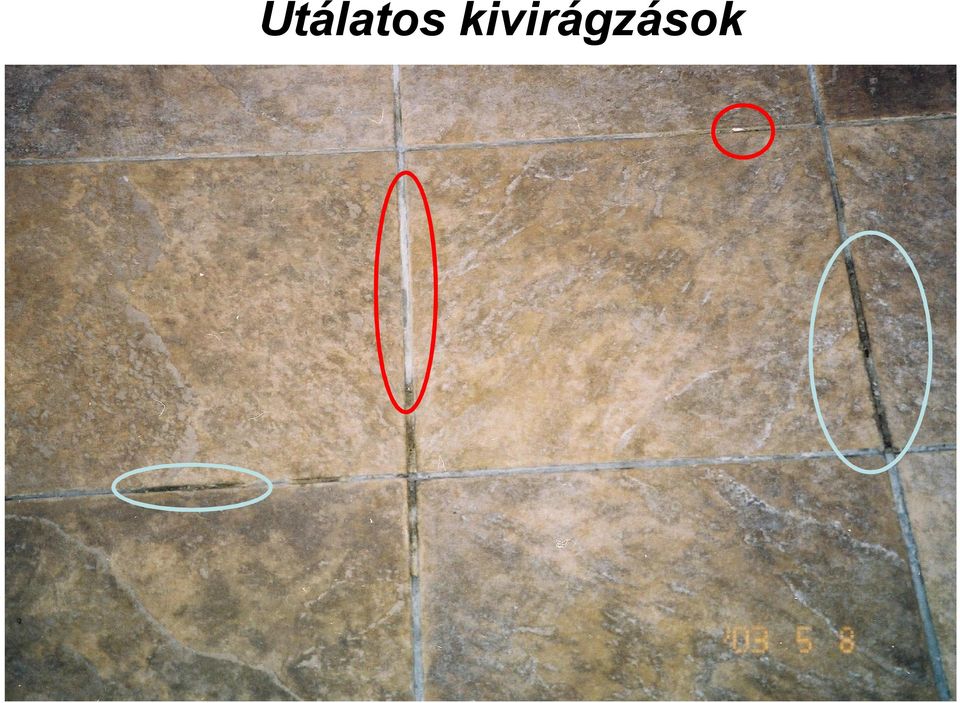

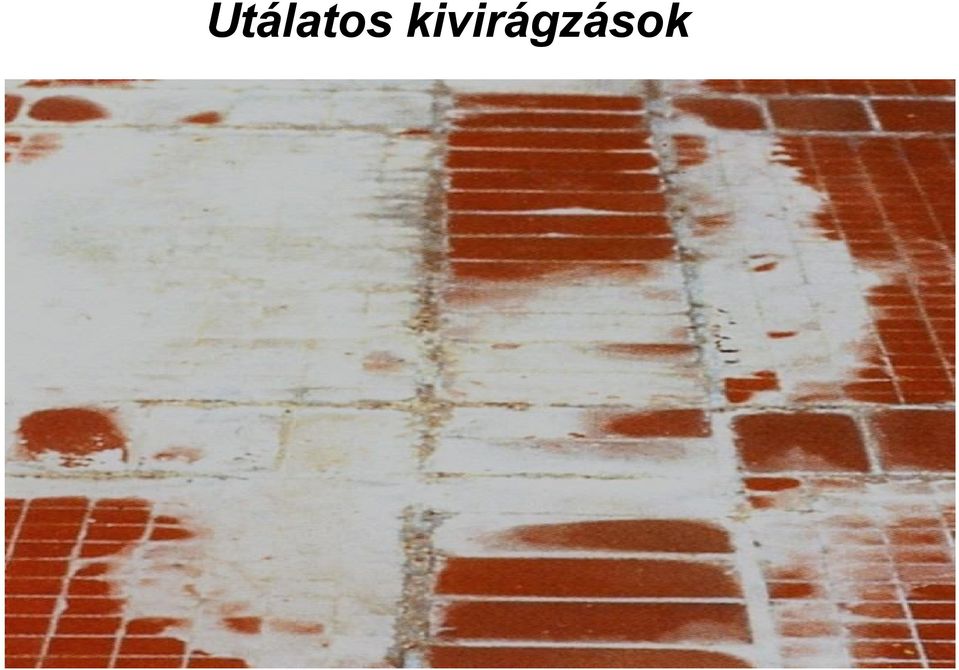

6 Utálatos kivirágzások

7 Utálatos kivirágzások

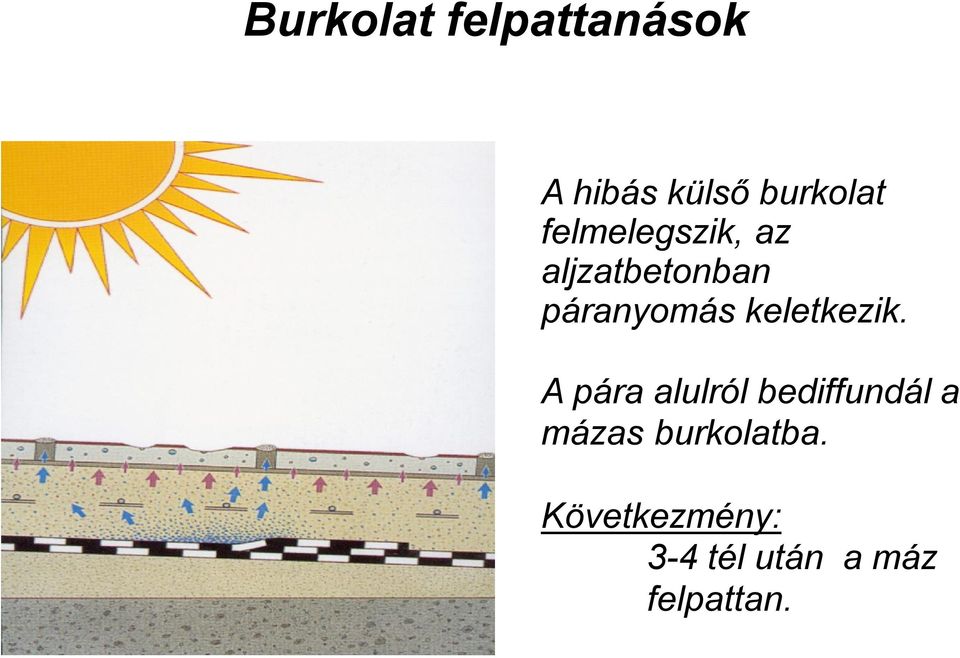

8 Burkolat felpattanások A hibás külső burkolat felmelegszik, az aljzatbetonban páranyomás keletkezik. A pára alulról bediffundál a mázas burkolatba. Következmény: 3-4 tél után a máz felpattan.

9 Fordított rétegrend, szerelt burkolat Járólap burkolat Zúzottkő ágyazat Szűrőréteg XPS hőszigetelés Csapadékvíz-szigetelés Lejtbeton Vasbeton födém Többsíkú vízelvezetés burkolat, hőszigetelés, vízszigetelés Hőszigetelés kiválasztása az adott terhelés függvényében gyalogos, vagy gépjármű forgalmú tető ( tűzoltó autó) Parkolótető olajálló csapadékvíz-szigetelés Parkolótető statikus, dinamikus terhelés Lejtbeton 2 % lejtés, teraszburkolat 0 % lejtés - kellemes

Hőszigetelés kiválasztása az adott terhelés függvényében gyalogos, vagy gépjármű forgalmú tető ( tűzoltó autó)

10 Fektetés ömlesztett ágyazatra Fektetés (állítható magasságú) alátét elemekre A nyitott fugák miatt az elszennyeződés veszélye fennáll.

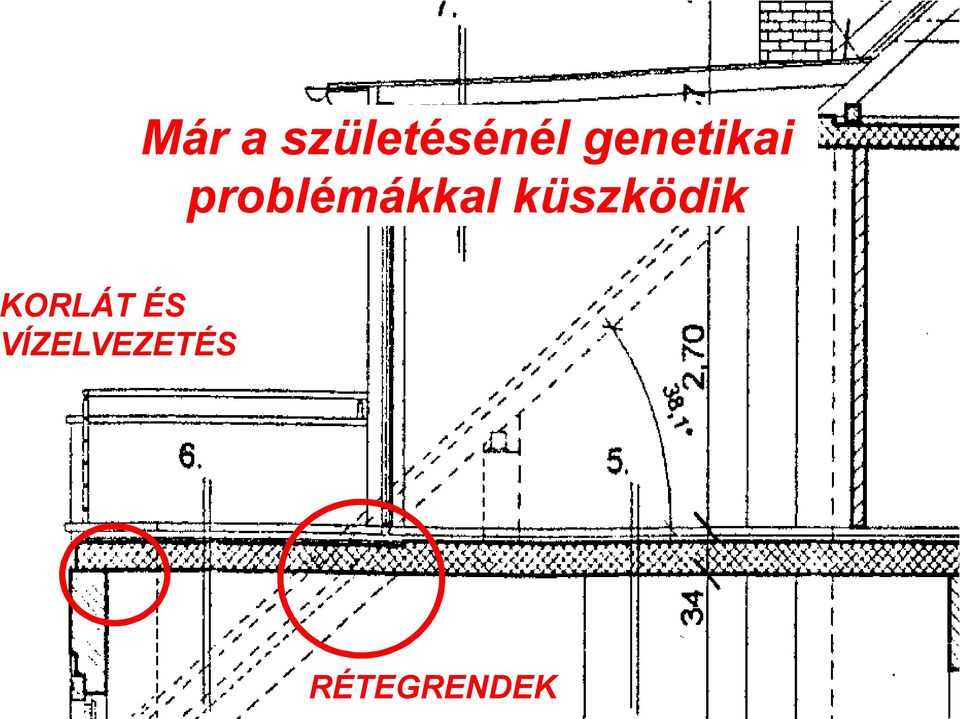

11 Már a születésénél genetikai problémákkal küszködik KORLÁT ÉS VÍZELVEZETÉS RÉTEGRENDEK

12 AZONOS FÖDÉMSÍK

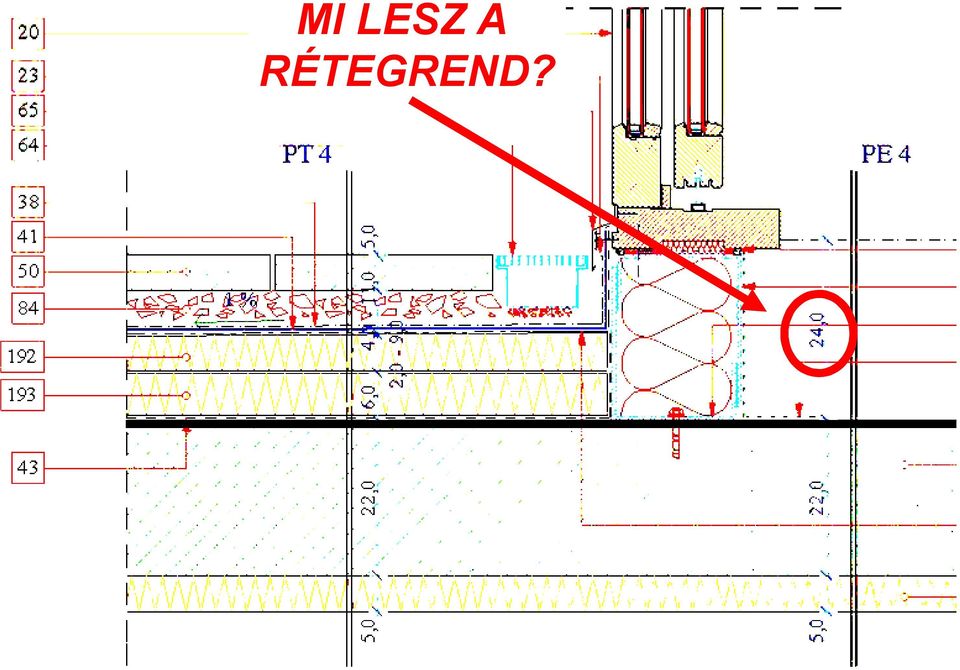

13 MI LESZ A RÉTEGREND?

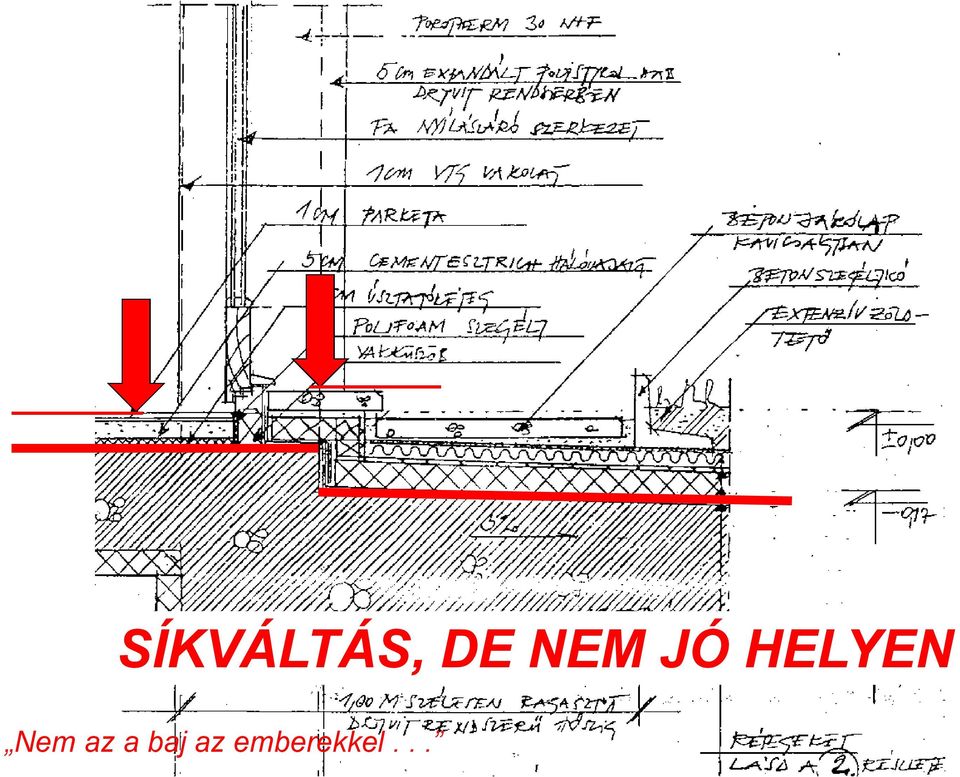

14 SÍKVÁLTÁS, DE NEM JÓ HELYEN Nem az a baj az emberekkel...

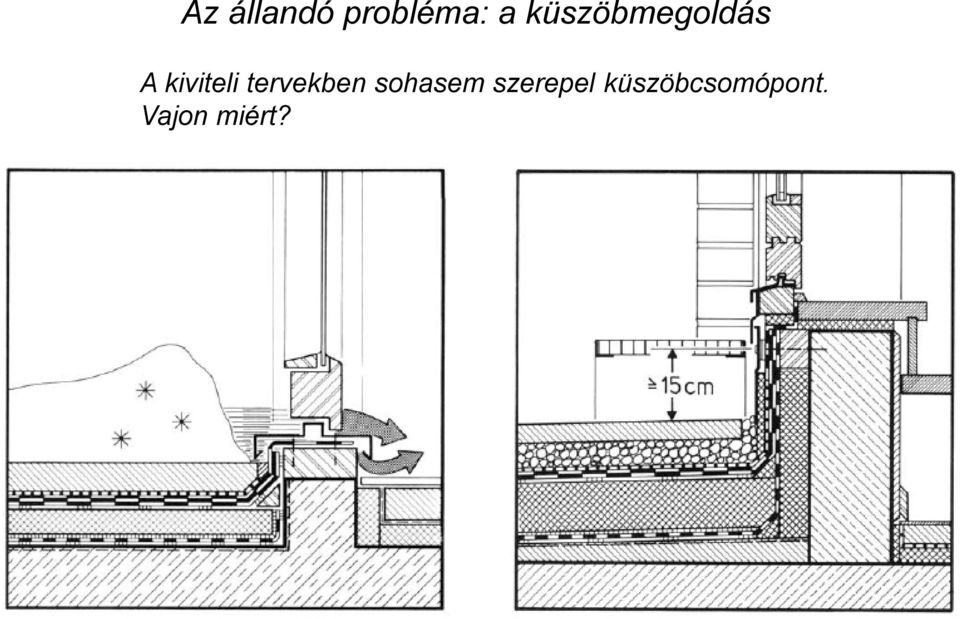

15 Az állandó probléma: a küszöbmegoldás A kiviteli tervekben sohasem szerepel küszöbcsomópont. Vajon miért?

16 Jó megoldás de kényelmetlen!

17 Egy lehetséges megoldás bevonatszigeteléssel Vízelvezetés szempontjából jó, a hőszigetelés vastagságának csökkentése nem kedvező. Csak egy bizonyos határig!!! Épületfizika!!! HŐHÍD?

18 Praktikus és szabályos

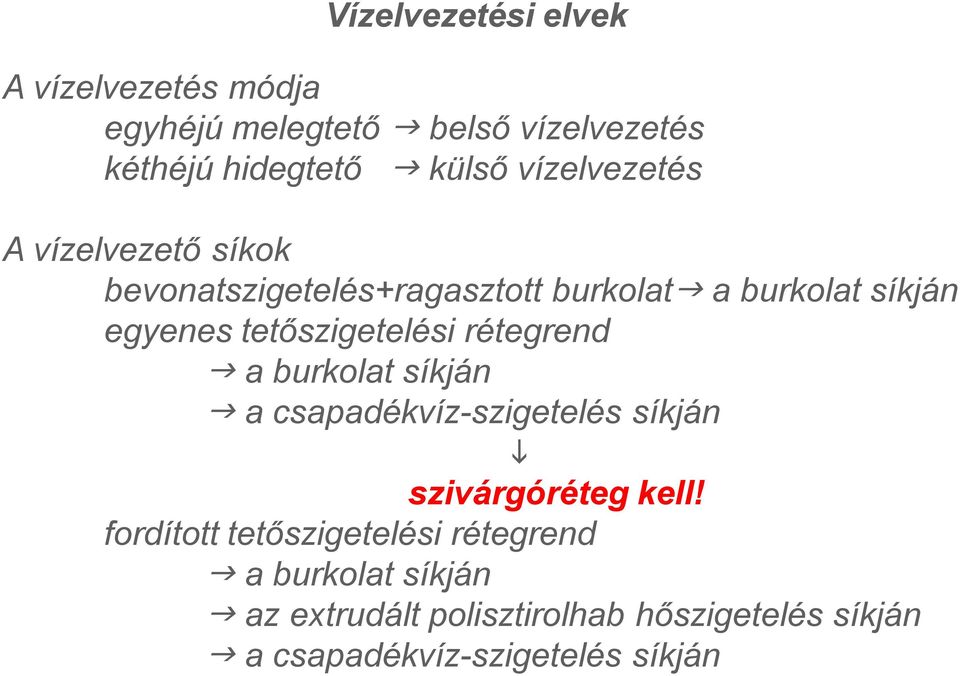

19 Vízelvezetési elvek A vízelvezetés módja egyhéjú melegtető belső vízelvezetés kéthéjú hidegtető külső vízelvezetés A vízelvezető síkok bevonatszigetelés+ragasztott burkolat a burkolat síkján egyenes tetőszigetelési rétegrend a burkolat síkján a csapadékvíz-szigetelés síkján szivárgóréteg kell! fordított tetőszigetelési rétegrend a burkolat síkján az extrudált polisztirolhab hőszigetelés síkján a csapadékvíz-szigetelés síkján

tetőszigetelési rétegrend a burkolat síkján a csapadékvíz-szigetelés síkján szivárgóréteg kell!

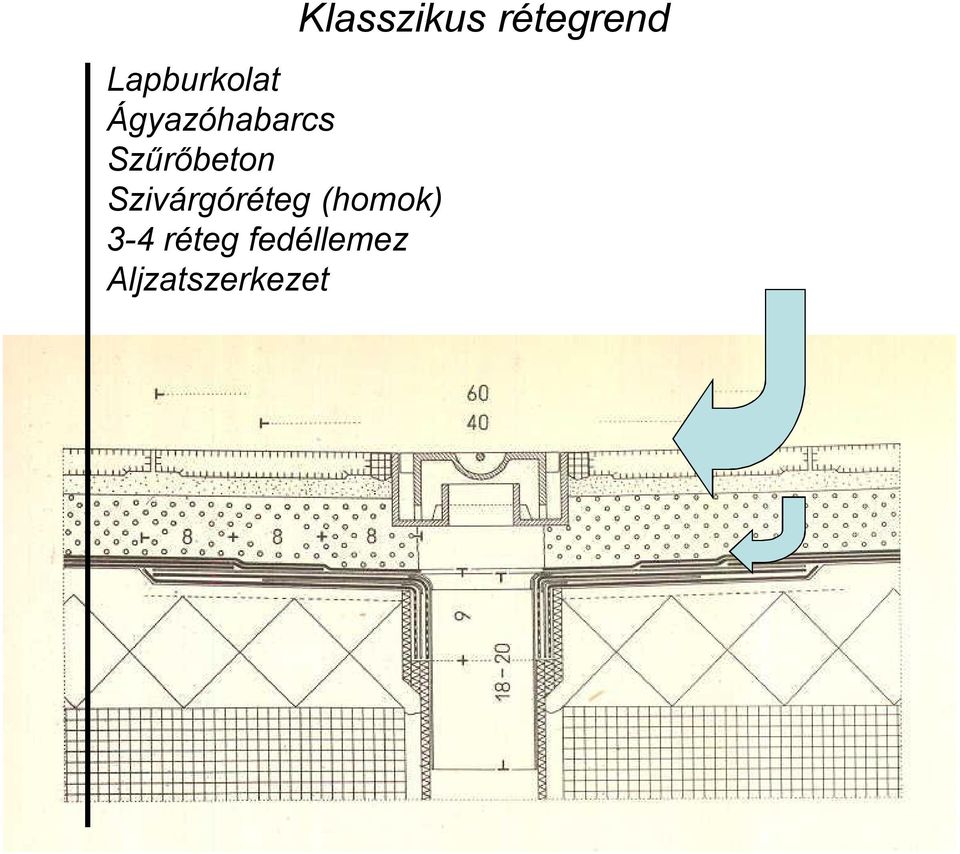

20 Lapburkolat Ágyazóhabarcs Szűrőbeton Szivárgóréteg (homok) 3-4 réteg fedéllemez Aljzatszerkezet Klasszikus rétegrend

21 Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét. Egyenes rétegrend Ragasztott lapburkolat Bevonatszigetelés Lejtésképző aljzatbeton Technológiai szigetelés EPS hőszigetelés Páratechnikai réteg Födém

22 Fordított rétegrend Járólap burkolat Zúzalék ágyazat Szűrőréteg XPS hőszigetelés Csapadékvíz-szigetelés Lejtésképzés Födém

23 HŐHÍDAK

24 U követelmények Épülethatároló szerkezetek U (W/m 2 K) Külső fal 0,45 Lapostető (terasztető) Hőhídmentes 0,25 Közepesen hőhidas 0,23 Erősen hőhidas 0,21 Padlásfödém 0,30 Talajjal érintkező fal 0 és 1 m között 0,45 Talajon fekvő padló a kerület mentén 1,5 m széles sávban (a lábazaton elhelyezett azonos ellenállású hőszigeteléssel helyettesíthető) 0,50

25 Tetők hőszigetelése hőátbocsátása Évek U (W/m 2 K) Átlagos hőszigetelő anyag vastagság (cm) , , , ,

26 Régen Erkélyajtónál jelentős filtráció. Nincs indokolatlan fűtés, télen téli ruhát viseltek.

27 Régen Falazat λ= 0,78 W/mK Vasbeton erkélylemez λ= 1,55 W/mK Nincs jelentős különbség. A hőhídhatás nem okozott páralecsapódást.

28 Ma Falazat λ= 0,2 W/mK Vasbeton erkélylemez λ= 1,55 W/mK Jelentős a különbség. A nyílászárók légtömörek. Túlzott fűtés. Páralecsapódási veszély.

29 Vasbeton erkélylemez = hőhíd Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét. Hőhídmentesítő hőszigetelés Alul, oldalt, felül. Felül vízszigeteléssel védeni. Burkolat + aljazta. AZ ERKÉLYEKET TERASZKÉNT KELL KEZELNI!

31 KORLÁTOK

32 A korlátbeépítés problematikája

34 Mi a hiba?

35 * páratechnika Most az egyszer szerencse, hogy nem a terv szerint készült.

36 A megvalósult rétegrend: ragasztott kerámiaburkolat vasalt aljzatbeton műanyagfilc szűrőréteg 1 réteg 5 mm modifikált bitumenes lemez csapadékvízszigetelés lejtésbe vágott EPS hőszigetelés 1 réteg 4 mm bitumeneslemez páratechnikai réteg vasbeton födém-, illetve erkélylemez Adottságok, kötöttségek: az épületet lakják a kivitelező bontani nem akar 2 x 500 m 2 kifelé lejtő terasz, tervezett vízelvezetés nélkül üvegkorlát ereszcsatorna nem fér el, a küszöbnél 15 mm magasság áll rendelkezésre A végkifejlet: teljes bontás, új terasz és erkély rétegrend készült.

37 A hagyományos terasz-rétegrend átalakulása Ágyazóhabarcs helyett burkolatragasztó Túlzott mennyiségű anyagfelhasználás.

38 A hagyományos terasz-rétegrend átalakulása Szűrőbeton helyett kavicsbeton A vizet nem engedi át, hanem magában tartja.

39 A hagyományos terasz-rétegrend átalakulása Homok helyett PE felületszivárgó Megnöveli az amúgy is magas külső oldali páradiffúziós ellenállást.

40 Az átalakulás jelenlegi állomása = + ragasztott burkolat burkolatragasztó bevonatszigetelés vasalt aljzatbeton dombornyomott PE szivárgó csapadékvíz-szigetelés hőszigetelés lejtésbe vágva páratechnikai réteg födémszerkezet

41 A felmerülő kérdések, gondok ha a bevonatszigetelés vízhatlan, miért kell a PE szivárgóréteg a dombornyomott lemez belenyomódik a csapadékvízszigetelésbe (bitumeneslemez) a külső oldali páradiffúziós ellenállás jelentősen megnő (pvc lemez szigetelés!) a két csapadékvíz-szigetelés közötti vasalt aljzatbetonba mégis bejut a víz

42 Vasbeton erkélylemez = a homlokzat része U erkély = U homlokzat U = 0,45 W/m 2 K Hőhídmentesítő hőszigetelés Alul, oldalt, felül. Felül vízszigeteléssel védeni. Burkolat + aljazta. AZ ERKÉLYEKET SZINTE TERASZKÉNT KELL KEZELNI!

43 Teraszok, erkélyek felújítása, hogyan kellene jól megoldani? 1. Feltáráson alapuló diagnosztikai vizsgálat A beépített anyagok meghatározása. Állapotuk megismerése. Rétegrendi vastagságok (küszöbmagasság) A diagnosztikai vizsgálatok eredménye 90 %-ban az, hogy szükséges a födémig történő bontás, és ez után új, tervezett rétegrend kialakítása. A teraszok foltszerűen nem javíthatók! Kivétel lehet a szerelt jellegű fordított rétegrendű terasz.

44 2. Szakértési, tervezési szakasz A rétegrend megválasztása: Az egyes rétegrendi típusok elemei nem vegyíthetők! Milyen burkolatot szeretne látni a háziasszony? A hőszigetelés mértékének meghatározása U = 0,25 W/m 2 K, erkélynél U = 0,45 W/m 2 K vagy az épület (külső fal) adottságai Milyen rétegrendi vastagság áll rendelkezésre? = 0,035 W/mK vagy = 0,022 W/mK A csapadékvíz-szigetelés megválasztása kicsi, bonyolult felület műanyag, vagy bevonat pvc ajtó lángolvasztás nem Páratechnikai méretezés páratechn.réteg csapadékvíz-szigetelés szivárgó erkélynél nem kell
