1 ISOVER Saint-Gobain Construction Products Hungary Kft. TETŐ ÉPÍTŐK EGYESÜLETE Székesfehérvár Tetőterek, padlásfödémek hőszigetelése Dr. Laczkovits Zoltán okl. épületszigetelő szakmérnök

02. 13. Tetőterek, padlásfödémek hőszigetelése Dr.

2 HŐSZIGETELÉS Rugalmas épületszerkezet Rugalmas hőszigetelő anyag

3 HŐSZIGETELÉS HOGYAN? Egyenletes vastagságban, megszakítás nélkül. MIVEL? Egyhéjú szerkezet zártcellás anyaggal ISOVER EPS ISOVER PERIMATE EPS ISOVER XPS Kéthéjú átszellőztetett szerkezet nyitott szálszerkezetű anyaggal ISOVER üveggyapot ISOVER kőzetgyapot ULTIMATE

4 Tetőterek, padlásfödémek (kéthéjú szerkezetek) hőszigetelése ISOVER üveggyapot

5 Hőtechnikai alapfogalmak hővezetési tényező R hővezetési ellenállás U hőátbocsátási tényező

6 HŐVEZETÉSI TÉNYEZŐ A hőterjedés feltétele: hőmérséklet-különbség Hővezetési tényező: (W/mK) laboratóriumban mért D deklarált be beépítési

7 D HŐVEZETÉSI TÉNYEZŐK Építőanyagok D (W/mK) ISOVER üveggyapot 0,030 0,039 ISOVER kőzetgyapot 0,033 0,040 ISOVER EPS expandált polisztirolhab 0,035 0,048 ISOVER XPS extrudált polisztirolhab 0,032 0,040 PUR poliuretánhab 0,019 0,025 Fa 0,16 Fagyapot, habcement 0,08 0,10 Pórusbeton 0,13 0,15 Pórusos tégla 0,20 Tömör tégla 0,80 Beton 1,30 Vasbeton 1,60 Acél 58 Alumínium 200

polisztirolhab 0,032 0,040 PUR poliuretánhab 0,019 0,025 Fa 0,16 Fagyapot, habcement 0,08

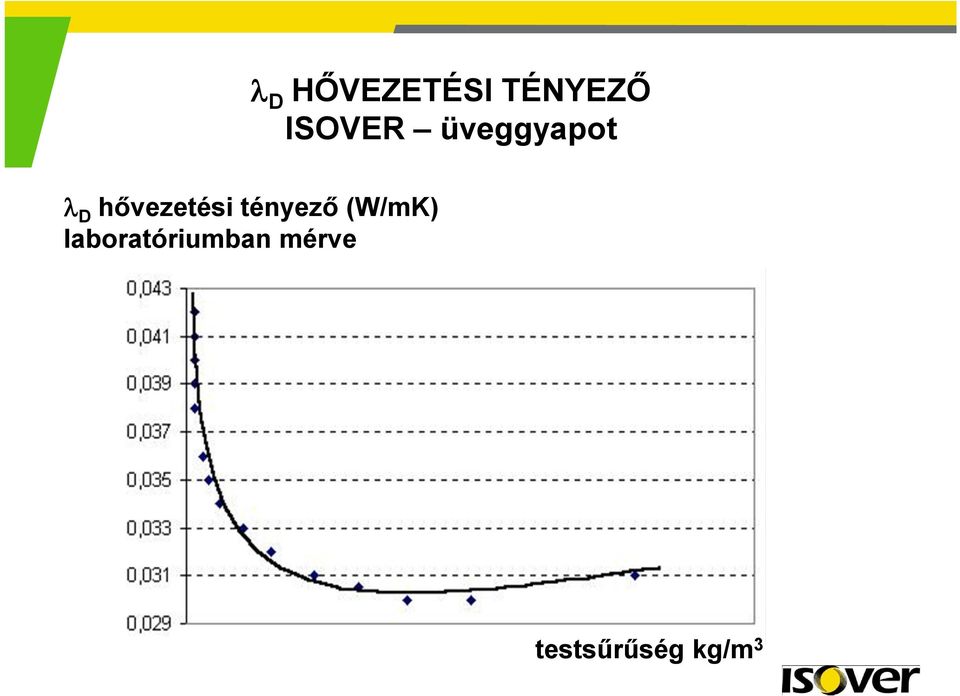

8 D HŐVEZETÉSI TÉNYEZŐ ISOVER üveggyapot D hővezetési tényező (W/mK) laboratóriumban mérve testsűrűség kg/m 3

9 A szarufa, mint hőhíd

10 be HALMOZOTTAN HÁTRÁNYOS HELYZET A szarufa között átszellőztetett légréteg (romlás 30 %!!!) ISOVER termék (W/mK) (W/mK) A faszerkezet osztása (cm) üveggyapot Átszellőztetett szélessége (cm) romlás (%) 0,034 0,044 0,039 0,051 0,054 0,053 0, ,064 0,061 0, ,060 0,059 0, ,070 0,068 0,

!!) ISOVER termék (W/mK) (W/mK) A faszerkezet osztása (cm) 80 90 100 üveggyapot

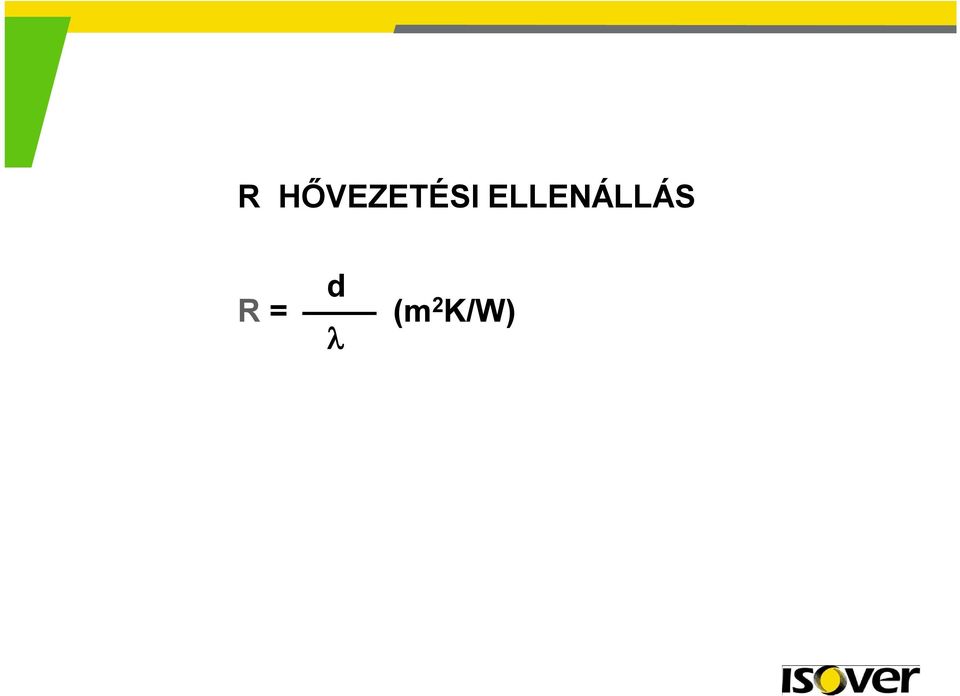

11 R HŐVEZETÉSI ELLENÁLLÁS R = d (m 2 K/W)

12 R hőátadási ellenállás légnemű szilárd közegek között Épületszerkezet R (m 2 K/W) Tetőtér 0,14 Padlásfödém 0.18

13 U hőátbocsátási tényező U = 1 R 1 + R R (W/m 2 K)

14 U követelmények 7/2006 (V. 24.) TNM rendelet ISOVER javaslat /2013 (IV. 30.) kormányrendelet 2010/31 (V. 19.) EU irányelv

15 U követelmények Dokumentumok Érvényesség 7/ ISOVER /2013 EU középület minden épület középület minden épület

16 Dokumentumok U követelmény (W/m 2 K) tetőtér padlásfödém 7/2006 0,25 0,30 ISOVER 0, /2013 0,17 EU 0,15

17 Dokumentumok Átlagos összes hőszigetelési vastagság (cm) tetőtér padlásfödém 7/ ISOVER / EU

18 ISOVER VARIO légzáró, páravédelmi rendszer légzárás páravédelem 15 év gyakorlati tapasztalat

19 Filtráció és diffúzió Az épület repedésein bejutó levegőmennyiség: 360g/nap/m 2 Az épület szerkezeti elemein keresztüli pára-diffúzió: 1g/nap/m 2

20 PÁRAVÉDELEM ANYAGJELLEMZŐK (delta) páradiffúziós tényező (g/msmpa) (-) (mű) páradiffúziós ellenállási szám = δ levegő /δ (-) TERMÉKJELLEMZŐK R v páradiffúziós ellenállás R v = d/δ (m 2 smpa/g) s d egyenértékű légrétegvastagság s d = d (m)

levegő /δ (-) TERMÉKJELLEMZŐK R v páradiffúziós ellenállás

21 PÁRAVÉDELEM Vast. Építőanyagok (cm) ISOVER üveggyapot ISOVER kőzetgyapot ISOVER EPS expandált polisztirolhab ISOVER XPS extrudált polisztirolhab PUR poliuretánhab Fa 2,4 6 3 Pórusos tégla Pórusbeton Tömör tégla Beton Vasbeton R v

22 PÁRAVÉDELEM Belül R v, s d Kívül R v, s d

23 PÁRAVÉDELEM ISOVER fóliák R v s d Külső páraáteresztő TYVEK Soft 0,09 0,015 réteg TYVEK Solid 0,18 0,03 Belső párazárólégzáró réteg VARIO KM Duplex 1,8-30 0,3-5

24 TÉL Helyiség A páranyomáskülönbség (Pa) A páravándorlás iránya Konyha 899 Szoba 1056 Fürdőszoba 1774 belülről kifelé bent kint ISOVER VARIO KM Duplex zár!

25 NYÁR Helyiség A páranyomáskülönbség (Pa) A páravándorlás iránya Konyha 287 Szoba 130 kívülről befelé Fürdőszoba 588 belülről kifelé kint bent ISOVER VARIO KM Duplex nyit!

26 HŐCSILLAPÍTÁS - tömeggel

27 HŐCSILLAPÍTÁS - tömeggel

28 HŐCSILLAPÍTÁS magas D hőtehetetlenségi tényező D = R s (-) R hővezetési ellenállás (m 2 K/W) s = hőelnyelési tényező (W/m 2 K) ÁTSZELLŐZTETÉS!!!

29 D HŐTEHETETLENSÉGI TÉNYEZŐK Építőanyagok R s D Betoncserép 0, ,16 Égetett agyagcserép 0,019 8,8 0,17 Bitumenes zsindely 0,047 4,6 0,22 Deszka 0,156 3,6 0,56 ISOVER üveggyapot 15 cm 25 cm laza 3,85 0,17 0,65 tömör 4,55 0,21 0,96 laza 6,41 0,17 1,09 tömör 7,58 0,21 1,59 Gipszkarton 0,052 3,85 0,20

30 HŐCSILLAPÍTÁS Tetőtér Padlásfödém D min követelmény Átszellőztetve 1,0 Átszellőztetés nélkül 2,5

31 HŐCSILLAPÍTÁS ÁTSZELLŐZTETÉS és 20 cm-nél vastagabb ISOVER üveggyapot hőszigetelés

32 Tetőterek hőszigetelése

33 A TETŐSZERKEZET MA Tetőfedés Bramac fólia 5 cm légréteg 10 cm laza szálas anyag hőszigetelés Mezőgazdasági PE fólia Belső burkolat

34 A TETŐSZERKEZET MA 10 cm hőszigetelés Hőszigetelés U = 0,56 W/m 2 K Magas hőveszteség fűtés Páratechnika Hőcsillapítás PE fólia tönkremegy D = 0,8 1,2 alacsony Páralecsapódás, penész gutaütés

35 A TETŐSZERKEZET FELÚJÍTÁSA BELÜLRŐL Tetőfedés Bramac fólia 5 cm légréteg 10 cm laza szálas anyag hőszigetelés 10 cm Uniroll Plus (0,036) vagy Akuplat (0,037) Uniroll Profi (0,033) vagy Multimax 30 (0,030) hőszigetelés 16 cm Uniroll Plus vagy Akuplat vagy 14 cm Uniroll Profi vagy Multimax 30 hőszigetelés VARIO KM Duplex párazáró réteg, tömített átlapolásokkal, csatlakozásokkal Gipszkarton burkolat, felületképzéssel

36 A TETŐSZERKEZET FELÚJÍTÁSA BELÜLRŐL 10 cm cm ISOVER üveggyapot hőszigetelés Hőszigetelés Páratechnika U 0,25 W/m 2 K tömített klímafólia A hőveszteség a mainak 41 %-a Nincs páralecsapódás Hőcsillapítás D = 1,2 2,4 80 % javulás

37 A TETŐSZERKEZET 2006-tól Tetőfedés TYVEK páraáteresztő, vízzáró réteg 15 cm Uniroll Plus (0,036) vagy Uniroll Profi (0,033) hőszigetelés 5 cm Akuplat (0,037) vagy 4 cm Multimax 30 (0,030) hőszigetelés VARIO KM Duplex páragazdálkodó réteg, tömített átlapolásokkal, csatlakozásokkal Gipszkarton burkolat

38 A TETŐSZERKEZET 2006-tól 15 cm Uniroll Plus vagy 15 cm Uniroll Profi 4-5 cm ISOVER üveggyapot hőszigetelés Hőszigetelés Páratechnika U 0,25 W/m 2 K tömített VARIO KM Duplex A hőveszteség a mainak 36 %-a Nincs páralecsapódás Hőcsillapítás D = 2,3 2,5 140 % javulás

39 A TETŐSZERKEZET 2012-től Tetőfedés TYVEK páraáteresztő, vízzáró réteg 15 cm Uniroll Plus (0,036) vagy Uniroll Profi (0,033) hőszigetelés 10 cm Akuplat (0,037) vagy 8 cm Multimax 30 (0,030) hőszigetelés VARIO KM Duplex páragazdálkodó réteg, tömített átlapolásokkal, csatlakozásokkal Gipszkarton burkolat

40 A TETŐSZERKEZET 2012-től 15 cm Uniroll Plus vagy 15 cm Uniroll Profi 8-10 cm ISOVER üveggyapot hőszigetelés Hőszigetelés Páratechnika U 0,20 W/m 2 K tömített VARIO KM Duplex A hőveszteség a mainak 36 %-a Nincs páralecsapódás Hőcsillapítás D = 3,5 3,7 200 % javulás

42 Tető cm üveggyapot U = 0,13 W/m 2 K

43 Tető 26 cm üveggyapot U = 0,14 W/m 2 K

44 Padlásfödémek hőszigetelése

45 NEMJÁRHATÓ PADLÁSFÖDÉM DOMO (0,039) MERINO (0,039) Hézag nélküli szigetelés Nem hasznosított padlásterek Nagyon rugalmas Páradiffúzióval szemben nyitott Nem éghető Felületén Tyvek cm cm

46 JÁRHATÓ PADLÁSFÖDÉM Párnafák között Uniroll Plus vagy Uniroll Profi vagy Akuplat, rajta ritkított deszkázat

47 A csavarok, szögek hőhidak!

48 JÁRHATÓ PADLÁSFÖDÉM ISOVER üveggyapot cm cm
