1 Előremutató tető hőszigetelési megoldások a hazai és a nemzetközi hőtechnikai követelmények tükrében Szatmári Zoltán - alkalmazástechnikai mérnök-tanácsadó BACHL KFT. TETŐAkadémia konferencia 1

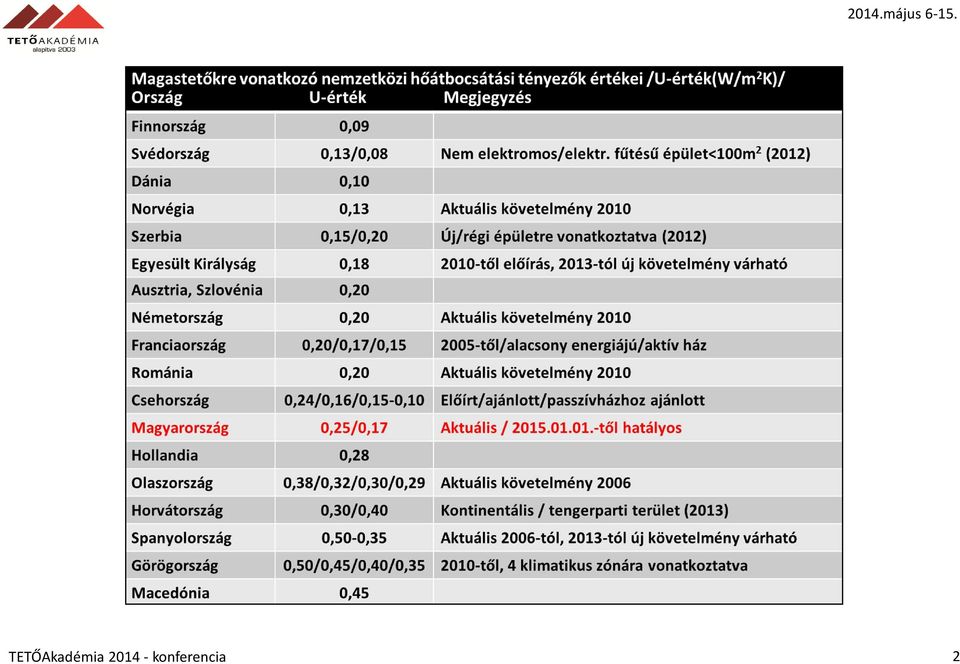

2 TETŐAkadémia konferencia 2

3 Kelet-európai országok magastetőre vonatkozó hőtechnikai követelményei 3 TETŐAkadémia konferencia 3

4 TETŐSZERKEZETEK HŐHIDASSÁGA HŐHID HŐHID HŐHID HŐHÍDMENTES SZERKEZET 4 TETŐAkadémia konferencia 4

5 HŐSZIGETELÉS szarufák közötti és alatti szarufák felett szarufák közötti + alatti U-érték R-érték szarufák feletti U-érték eltérés hőszigetelés (cm) (W/m 2 K) (m 2 K/W) hőszig.(cm) (W/m 2 K) (%) ,340 3,846 8,5 0,231 46, ,0(5) 0,181 6,096 13,5 0,152 18, ,5(8) 0,145 7,471 16,5 0,126 14,9 SOPRONI EGYETEM VIZSGÁLATA 5 TETŐAkadémia konferencia 5

6 HŐSZIGETELÉS szarufák közötti és alatti szarufák felett szálas hőszigetelés, λ=0,039w/mk szálas vagy (PIR) hőszigetelés λ=0,039 vagy (0,022)W/mK PIR hőszigetelés, λ=0,022w/mk szarufák közötti + alatti U-érték R-érték szarufák feletti U-érték eltérés hőszigetelés (cm) (W/m 2 K) (m 2 K/W) hőszig.(cm) (W/m 2 K) (%) ,340 3,846 8,5 0,231 46, ,0(5) 0,181 6,096 13,5 0,152 18, ,5(8) 0,145 7,471 16,5 0,126 14,9 SOPRONI EGYETEM VIZSGÁLATA 6 TETŐAkadémia konferencia 6

7 HŐSZIGETELÉS szarufák közötti és alatti szarufák felett szálas hőszigetelés, λ=0,039w/mk szálas hőszigetelés, λ=0,039w/mk PIR hőszigetelés λ=0,022w/mk +cm meglévő szarufák feletti szigetelés(cm) hőszigetelés (cm) hőszigetelés ,2 = 21,2 0,231 8, ,0 + 4,4 = 28,4 0,152 13, ,5 + 4,1 = 33,6 0,126 16,5 SOPRONI EGYETEM VIZSGÁLATA 7 TETŐAkadémia konferencia 7

8 Szarufák feletti hőszigetelés PIR táblákkal PIR x (szálas anyag xx ) U-érték követelmény, előírás, ajánlás vastagság (cm) (W/m 2 K) 8 (15+5) 0,243 magyar TNM rendelet(7/2006) 10 (15+8) 0,199 német, szlovén,osztrák előírás 12 (15+10) 0,169 angol, ÚJ magyar követelmény 14 (15+14) 0,146 szerb szabvány, cseh ajánlás 16 (15+18) 0,129 norvég, svéd követelmény 18 (15+22) 0,115 alacsony energia. felhasz. szint ajánlás 20 (15+25) 0,105 passzívház ajánlás 22 (15+30) 0,095 dán előírás 24 (15+33) 0,088 finn előírás X alufólia kasírozású PIR keményhab (λ=0,022w/mk) szarufák felett elhelyezve xx szálas szigetelés (λ=0,039w/mk) szarufák között + alatt beépítve 8 TETŐAkadémia konferencia 8

9 Vasbeton koporsófödém hőszigetelés 1 tetőcserép 2 tetőléc 3 ellenléc 4 alátáthéjazat 5 hőszigetelés 6 szarufa 7 párazárás 8 vasbeton 9 - vakolat TETŐAkadémia konferencia 9

10 Vasbeton koporsófödém hőszigetelés 1 cserépfedés 2 tetőléc 3 ellenléc 5 rögzítés 6 tecta-pur párazárás 8 vasbeton 6 vakolat TETŐAkadémia konferencia 10

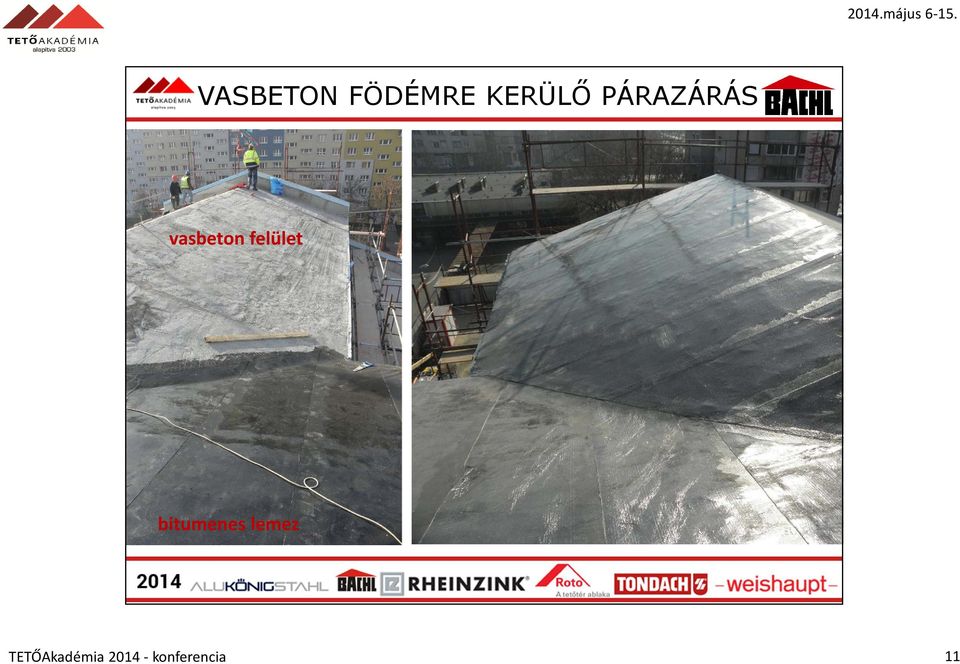

11 VASBETON FÖDÉMRE KERÜLŐ PÁRAZÁRÁS vasbeton felület bitumenes lemez TETŐAkadémia konferencia 11

12 tecta-pur 022 táblák fektetése TETŐAkadémia konferencia 12

13 PIR táblák hőhídmentes elekapcsolódása elemcsatlakoztatása U=0,13W/m 2 K TETŐAkadémia konferencia 13

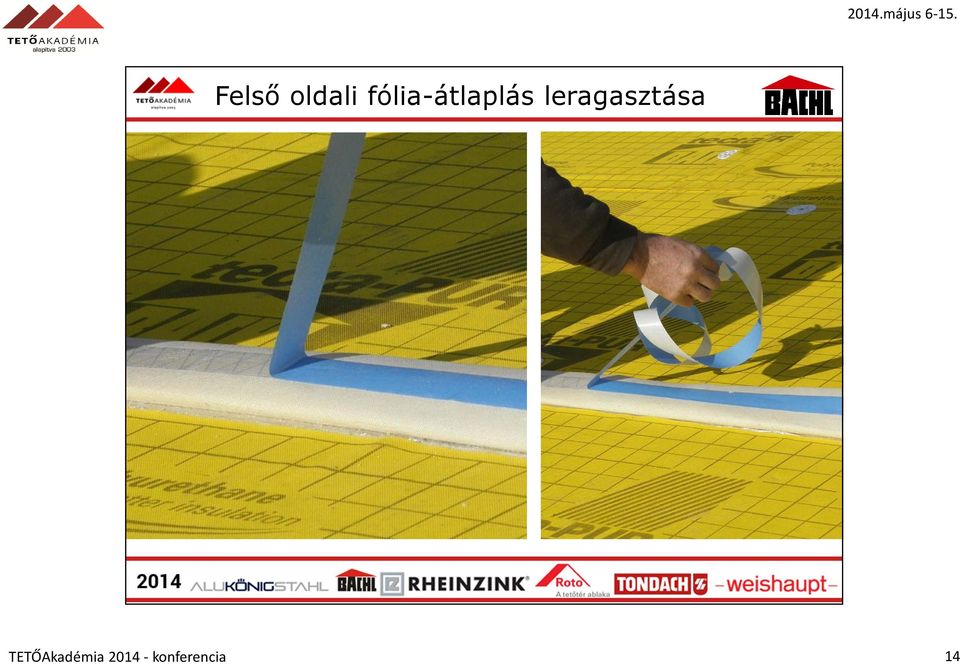

14 Felső oldali fólia-átlaplás leragasztása TETŐAkadémia konferencia 14

15 SZEGTÖMÍTŐ SZALAG TETŐAkadémia konferencia 15

16 MŰANYAG HÜVELYES DÜBEL ACÉL CSAVARRAL TETŐAkadémia konferencia 16

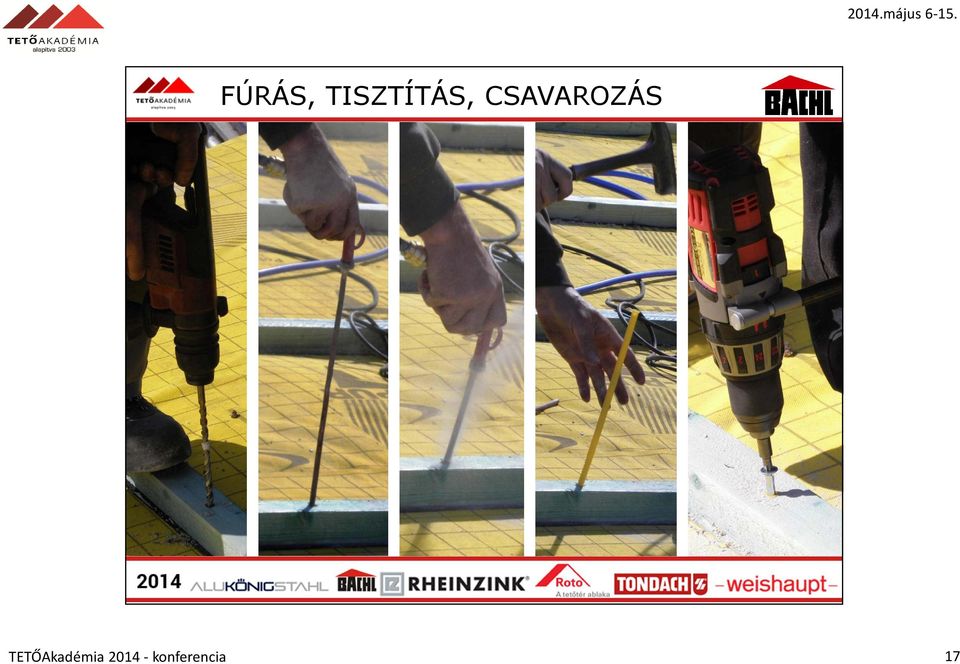

17 FÚRÁS, TISZTÍTÁS, CSAVAROZÁS TETŐAkadémia konferencia 17

18 LERÖGZÍTETT ELLENLÉCEK TETŐAkadémia konferencia 18

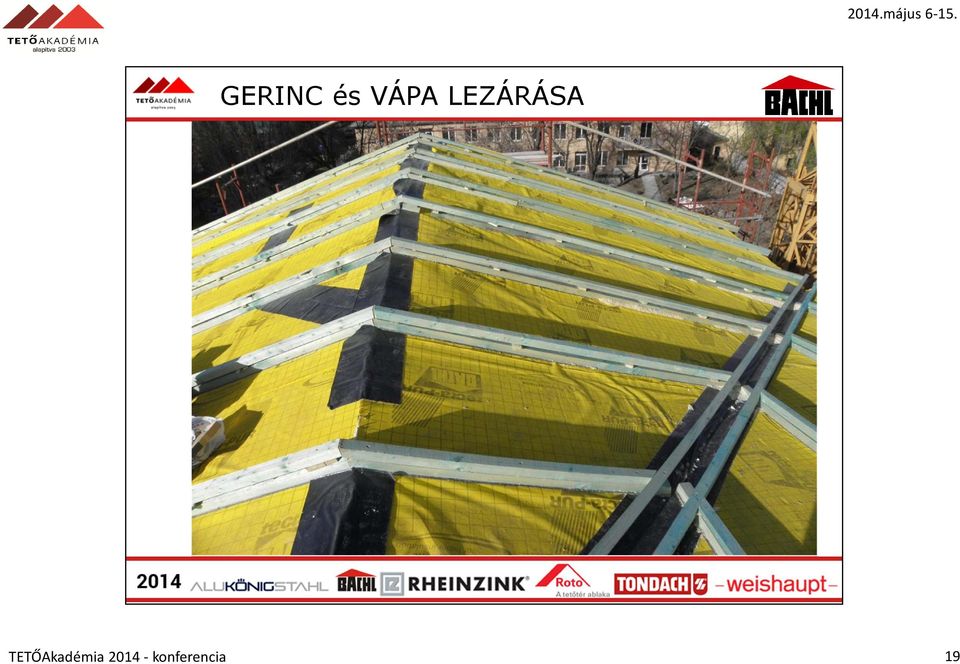

19 GERINC és VÁPA LEZÁRÁSA TETŐAkadémia konferencia 19

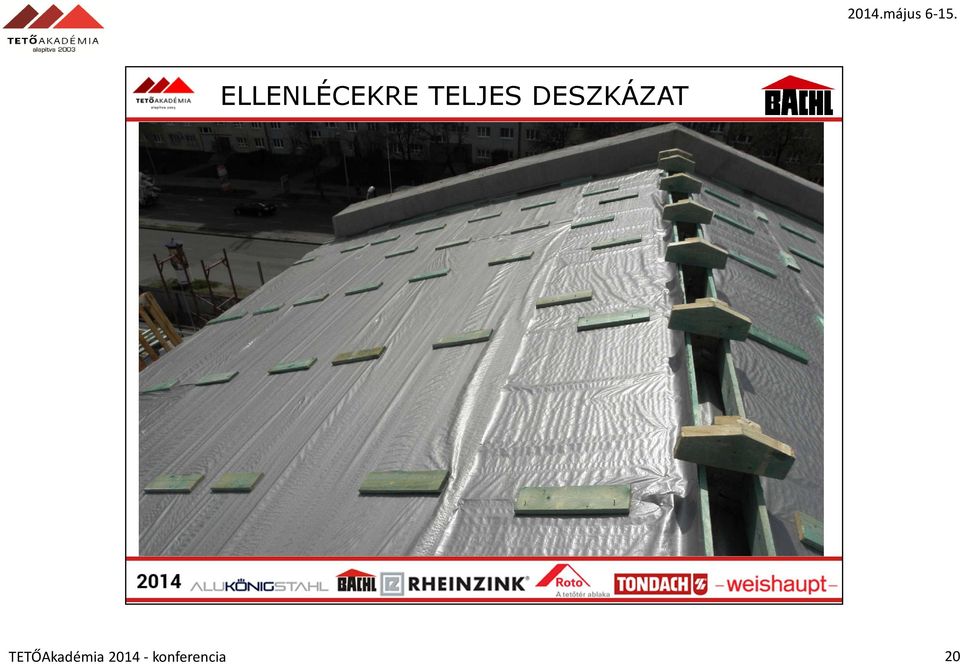

20 ELLENLÉCEKRE TELJES DESZKÁZAT TETŐAkadémia konferencia 20

21 Tetőkben lévő problémák 1 cserépfedés 2 tetőléc 3 átszelőztetett légrés 4 alátéthéjazat 5 meglévő szigetelés 6 szarufa 7 burkolat 12cm TETŐAkadémia konferencia 21

22 Tetőkben lévő problémák töredezett, hiányos, cserélendő tetőcserepek, tetőlécek vagy a teljes héjalás (pl.:pala) 1 cserépfedés 2 tetőléc 3 átszelőztetett légrés 4 alátéthéjazat 5 meglévő szigetelés 6 szarufa 7 burkolat 12cm TETŐAkadémia konferencia 22

23 Tetőkben lévő problémák töredezett, hiányos, cserélendő tetőcserepek, tetőlécek vagy a teljes héjalás (pl.:pala) nem létező vagy nem páráteresztő alátétfólia 1 cserépfedés 2 tetőléc 3 átszelőztetett légrés 4 alátéthéjazat 5 meglévő szigetelés 6 szarufa 7 burkolat 12cm TETŐAkadémia konferencia 23

24 Tetőkben lévő problémák töredezett, hiányos, cserélendő tetőcserepek, tetőlécek vagy a teljes héjalás (pl.:pala) nem létező vagy nem páráteresztő alátétfólia nem kellő méretű átszellőztetett légrés 1 cserépfedés 2 tetőléc 3 átszelőztetett légrés 4 alátéthéjazat 5 meglévő szigetelés 6 szarufa 7 burkolat 12cm TETŐAkadémia konferencia 24

25 Tetőkben lévő problémák töredezett, hiányos, cserélendő tetőcserepek, tetőlécek vagy a teljes héjalás (pl.:pala) nem létező vagy nem páráteresztő alátétfólia nem kellő méretű átszellőztetett légrés 1 cserépfedés 2 tetőléc 3 átszelőztetett légrés 4 alátéthéjazat 5 meglévő szigetelés 6 szarufa 7 burkolat 12cm nem megfelelő belső oldali párazárás TETŐAkadémia konferencia 25

26 Tetőkben lévő problémák töredezett, hiányos, cserélendő tetőcserepek, tetőlécek vagy a teljes héjalás (pl.:pala) nem létező vagy nem páráteresztő alátétfólia nem kellő méretű átszellőztetett légrés 1 cserépfedés 2 tetőléc 3 átszelőztetett légrés 4 alátéthéjazat 5 meglévő szigetelés 6 szarufa 7 burkolat 12cm nem megfelelő mértékű hőszigetelés nem megfelelő belső oldali párazárás TETŐAkadémia konferencia 26

27 Szarufák feletti kiegészítő hőszigetelés 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap Felújítandó tető jelenlegi állapota TETŐAkadémia konferencia 27

28 Szarufák feletti kiegészítő hőszigetelés 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap 1. Tető visszabontása (tetőcserép, tetőléc levétele) TETŐAkadémia konferencia 28

29 Szarufák feletti kiegészítő hőszigetelés 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap 2. Meglévő hőszigetelés vizsgálata (kiegészítés vagy csere) TETŐAkadémia konferencia 29

30 Szarufák feletti kiegészítő hőszigetelés 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap 3. Kiegészítő hőszigetelés felhelyezése (szarufákra tecta-pur HD-plus táblák felrakása) TETŐAkadémia konferencia 30

31 Szarufák feletti kiegészítő hőszigetelés Páraáteresztő fólia, s d =0,2m perforált üvegfátyol PIR keményhab λ=0,024 W/mK perforált üvegfátyol TETŐAkadémia konferencia 31

32 szarufák feletti kiegészítő PIR hőszigetelés tecta-pur HD-plus szarufák felett tecta-pur HD-plus TETŐAkadémia konferencia 32

33 Eresz részlet TETŐAkadémia konferencia 33

34 Szarufák feletti kiegészítő hőszigetelés 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap 4. Ellenléc felhelyezése (szarufák tengelyvonalára) TETŐAkadémia konferencia 34

35 HŐSZIGETELÉSRE KERÜLŐ ELLENLÉC TETŐAkadémia konferencia 35

36 Szarufák feletti kiegészítő hőszigetelés 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap 5. Ellenléc rögzítése (csavarokkal a szarufába) TETŐAkadémia konferencia 36

37 BACHL rendszercsavarok TETŐAkadémia konferencia 37

38 Szarufák feletti kiegészítő hőszigetelés 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap 6. Tetőléc felhelyezése (meglévő és/vagy új lécek) TETŐAkadémia konferencia 38

39 TETŐLÉCEK FELHELYEZÉSE TETŐAkadémia konferencia 39

40 Szarufák feletti kiegészítő hőszigetelés 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap 7. Tetőcserepek felrakása (meglévő és/vagy új cserepek) TETŐAkadémia konferencia 40

41 Szarufák feletti kiegészítő hőszigetelés tecta-pur HD-plus 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap PIR mérete U-érték hőszigetelés (mm) (W/m 2 K) javulása (%) 0 0, , , , ,09 78 TETŐAkadémia konferencia 41

42 Szarufák feletti kiegészítő hőszigetelés tecta-pur HD-plus 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap meglévő párazáró fólia??? TETŐAkadémia konferencia 42

43 Szarufák feletti kiegészítő hőszigetelés tecta-pur HD-plus 1 cserépfedés 2 tetőléc 3 ellenléc 4 PIR hőszigetelő tábla 5 szarufa 6 meglévő szigetelés 7 belső párazáró réteg 8 belső oldali tartóléc 9 gipszkarton lap meglévő párazáró fólia??? párafeldúsulás elkerülése légtömörség elérése Párafékező fólia (s d -érték = 10m). TETŐAkadémia konferencia 43

44 PIR táblák alatt párafékező fólia. TETŐAkadémia konferencia 44

45 PIR táblák alatt párafékező fólia. TETŐAkadémia konferencia 45

46 HŐSZIGETELÉS KIEGÉSZÍTÉSE szarufák alatt szarufák felett SZARUFÁK FELETTI KIEGÉSZÍTŐ HŐSZIGETELÉS ELŐNYEI: - a tetőszerkezet hőhidasság jelentősen lecsökkenthető. - korlátlan a kiegészítő hőszigetelés vastagsága - NEM vesz el helyet a belső, hasznos térből - belső lakótér ÉRINTETLEN a kivitelezés alatt - tető egyéb problémái is kijavíthatók: töredezett illetve hiányos tetőcserepek és tetőlécek, megfelelő méretű átszellőztetett légrés, páraáteresztő alátétfólia TETŐAkadémia konferencia 46

47 HŐSZIGETELÉS KIEGÉSZÍTÉSE szarufák alatt szarufák felett KÖSZÖNÖM SZARUFÁK FELETTI KIEGÉSZÍTŐ HŐSZIGETELÉS ELŐNYEI: FIGYELMÜKET! Szatmári Zoltán - alkalmazástechnikai mérnök-tanácsadó BACHL KFT. szatmari.zoltan@bachl.hu 30/ TETŐAkadémia konferencia 47
