1 ALKALMAZÁSI ÚTMUTATÓ

2 A cserépcsalád kerámia elemei A cserépfedés nézete alapcserép szellõzõcserép db / szarufaköz, min. db / 0 m hófogócserép táblázat szerint,-0, db / m jobbos szegõcserép,-, db / orom fm balos szegõcserép Hornyolt gerinccserép,-, db / orom fm db / fm TETÕ EGY ÉVSZÁZADRA

3 A cserépcsalád elemei alapcserép Mûszaki adatok: hosszúság: szélesség: vastagság: tömeg: hajlító törõerõ: fedési hosszúság: fedési szélesség: szükséglet: statikai számításokhoz javasolt alapérték: 00 mm 00 mm 0 mm,00 kg / db, kn,0-, cm kb., cm,-0, db/m 0,-0, kn / m szellõzõcserép Mûszaki adatok: hosszúság: szélesség: vastagság: tömeg: hajlító törõerõ: fedési hosszúság: fedési szélesség: szükséglet: szellõzõ keresztmetszet: 00 mm 00 mm 0 mm,00 kg / db, kn,0-, cm kb., cm db / szarufaköz, min. db / 0 m kb. cm hófogócserép Mûszaki adatok: hosszúság: szélesség: vastagság: tömeg: hajlító törõerõ: fedési hosszúság: fedési szélesség: szükséglet: 00 mm 00 mm 0 mm,0 kg / db, kn,0-, cm kb., cm táblázat szerint TETÕ EGY ÉVSZÁZADRA

4 jobbos szegõcserép Mûszaki adatok: hosszúság: szélesség: vastagság: tömeg: hajlító törõerõ: fedési hosszúság: fedési szélesség: szükséglet: 00 mm 00 mm 0 mm,0 kg / db, kn,0-, cm kb., cm,-, db / fm A szegõcserép szoknyáját a léctávolság függvényében méretre kell vágni. balos szegõcserép Mûszaki adatok: hosszúság: szélesség: vastagság: tömeg: hajlító törõerõ: fedési hosszúság: fedési szélesség: szükséglet: 00 mm 00 mm 0 mm,0 kg / db, kn,0-, cm 0,0 cm,-, db / fm A szegõcserép szoknyáját a léctávolság függvényében méretre kell vágni. TETÕ EGY ÉVSZÁZADRA

5 KERÁMIA KIEGÉSZÍTÔK Hornyolt gerinccserép Mûszaki adatok: hosszúság: szélesség: tömeg: hajlító törõerõ: fedési hosszúság: szükséglet: 0 mm 0 mm, kg / db, kn cm db / fm Sajtolt sima gerinccserép Mûszaki adatok: hosszúság: szélesség: tömeg: hajlító törõerõ: fedési hosszúság: szükséglet: 0 0 mm /0 mm, kg / db,0 kn cm db / fm TETÕ EGY ÉVSZÁZADRA

6 Hornyolt kezdô gerinccserép Mûszaki adatok: hosszúság: szélesség: tömeg: hajlító törõerõ: fedési hosszúság: szükséglet: 0 mm 0 mm, kg / db, kn cm db / él Sajtolt sima kezdô gerinccserép Mûszaki adatok: hosszúság: szélesség: tömeg: hajlító törõerõ: fedési hosszúság: szükséglet: 0 0 mm /0 mm, kg / db,0 kn cm db / él hornyolt gerinccseréphez Gerincelosztó elem sajtolt sima gerinccseréphez taréjgerinc taréjgerinc 0 0 él v. élgerinc él v. élgerinc Mûszaki adatok: él v. élgerinc él v. élgerinc Mûszaki adatok: tömeg:, kg szükséglet: db / konty tömeg:, kg szükséglet: db / konty TETÕ EGY ÉVSZÁZADRA

7 A tetõcserép ideálisan alkalmazható összetett tetõk lefedésére, továbbá meglévõ tetõszerkezetek felújítására. Alkalmas magas tetõs lakó- és pihenés céljára szolgáló épületek, középületek, szolgáltató, sport és kiszolgáló épületek, egyes ipari és mezõgazdasági létesítmények héjalására. Az alkalmazás feltételei: a tetõ hajlásszöge a megengedett hajlásszöghatáron belül legyen, a fedélszerkezet, a léckiosztás és lécméret alkalmas legyen a cserép aljzatául, a rögzítés a hajlásszögnek megfelelõ legyen, a fedést megfelelõen képzett szakember végezze. A cserépfedés fõbb jellemzõi: A tetõ hajlásszöge -0 (0 ) lehet. A fedés az egyszeres fedésekhez tartozik, a cserép csak a hosszanti oldalán rendelkezik kettõs horonnyal, így a léctávolság,0-, cm-ig változhat a hajlásszög függvényében. A szarufák távolsága 0/0 mm-es cserépléc esetén max. 0 cm. Por- és hómentes padlástér, valamint tetõtérbeépítés esetén a hajlásszögtõl függetlenül alátéthéjazat beépítése szükséges. Rögzítések: Tervezési alapelvek Tetõhajlásszög Léctávolság Cserépszükséglet / m (db) Tömeg / m Szegõk / m (db) -tól,0 cm 0,0,0 kg,0 0 -tól,0 cm 0,, kg, -tól,0 cm 0,00 0,00 kg, 0 -tól, cm,0,0 kg, -tól 0, cm,, kg, 0 -tól 0, cm,, kg, -tól, cm,, kg, Hajlásszög -tól 0 -tól -tól 0 -tól 0 -tól 0 -tól Rögzítõ és kiegészítõ megoldások Kiemelt követelmények: vízzáró alátéttetõ teljes deszkázat + vízzáró alátétfólia (min. 0 g / m ) ragasztva, fedésben szegelve Vízzáró alátéttetõ teljes deszkázat + vízzáró alátétfólia (min. 0 g / m ) szabadon átlapolva, fedésben szegelve rögzítés nélkül, alátéthéjazattal rögzítés nélkül minden. ill.. cserepet rögzítünk minden cserepet rögzítünk Viharveszélyes helyeken és különleges helyi adottságok esetén 0 alatt is rögzítendõk a cserepek. A szegõ-, az ereszsori-, és a gerincsori cserepeket, valamint a vápánál, élgerincnél lévõ vágott cserepeket minden esetben rögzíteni kell. A rögzítés a cserepeken lévõ furaton át a tetõlécbe ütött /0-es horganyzott szeggel történik. További rögzítési lehetõségek a TONDACH TUNING tervezési füzetben. TETÕ EGY ÉVSZÁZADRA

8 A nyeregtetô szarufahosszának és léckiosztásának meghatározása sz h = e t + n * t + x sz h = szarufahossz e t = a szarufa alsó éle és az elsõ cserépléc közti távolság e t = -ig cm, felette cm n = a vízszintes cserépsorok száma - t = hajlásszögtõl függõ, változtatható léctávolság x = a legfelsõ cserépléc távolsága a szarufa csúcsától, száraz gerincképzésnél t = -, Hajlásszög -tól 0 -tól -tól 0 -tól 0 -tól x =,-, t,0 t = -, t = -, szarufa hossza (sz h ) x mérete, cm,0 cm, cm,0 cm, cm Az alábbi táblázat alapján határozható meg a teljes fedési hossz, amely a szarufahossz ellenléc vetületi hosszával növelt értéke.a táblázatban megadott teljes fedési hosszak a cm-es legalsó léctávolságot és az x értékeit is tartalmazzák. Hajlásszög Léctávolság Szarufahosszak Átfedés Szükséglet -tól, 0,0 0,0,,0,0,0,,, db / m 0 -tól 0, 0,0 0,,,,0,,,, -tól 0, 0,0 0,,,,0,,,, 0 -tól, 0,0 0,,0,0,,, 0,,0 -tól,0 0,0 0,0,,,,, 0,00 0 -tól,0 0,0 0,00,0,0,0,0,00 0, -tól,0 0,0 0,,,,0,, 0,0 Cserépsorok száma Hajlásszög Léctávolság Szarufahosszak Átfedés Szükséglet -tól,,0,,0,,00,,0,, db / m 0 -tól 0,,,,0,0,,,,, -tól 0,,,,,0,,,,, 0 -tól,,,,,,,0,0 0,,0 -tól,0,0,,,,,0, 0,00 0 -tól,0,00,00,0,0,0,0,00 0, -tól,0,,,,0,,0, 0,0 Cserépsorok száma 0 Hajlásszög Léctávolság Szarufahosszak Átfedés Szükséglet -tól,,,0,,0,,0,,, db / m 0 -tól 0,,0,,,0,,,0,, -tól 0,,,,,0,0,00,0,, 0 -tól,,,,,0,,, 0,,0 -tól,0,,0,,,,, 0,00 0 -tól,0,0,00,0,0,00,0,0 0, -tól,0,,,,,0,, 0,0 Cserépsorok száma 0 Hajlásszög Léctávolság Szarufahosszak Átfedés Szükséglet -tól,,0, 0,0 0, 0,0,,0,, db / m 0 -tól 0,,,, 0, 0, 0,,,, -tól 0,,,, 0,0 0, 0,,,, 0 -tól,,,0,, 0, 0,,0 0,,0 -tól,0,,,, 0,0 0, 0, 0,00 0 -tól,0,0,0,00,0,0 0,0 0,0 0, -tól,0,,0,,,, 0, 0,0 Cserépsorok száma Hajlásszög Léctávolság Szarufahosszak Átfedés Szükséglet -tól,,,0,0,0,,0,,, db / m 0 -tól 0,,0,,0,0,,,,, -tól 0,,,0,0,,,,0,, 0 -tól,,,,,,0,, 0,,0 -tól,0,,,0,,,, 0,00 0 -tól,0,000,0,0,0,0,00,0 0, -tól,0 0,,0,,,0,, 0,0 Cserépsorok száma 0 TETÕ EGY ÉVSZÁZADRA

9 A fedési szélesség és a tetôszerkezet szélességének meghatározása a=, b=0,0, f sz=,,, j=, f = b + m * f sz +j o= tetõszerkezet szélessége (l ) - léchossz o= l h = f - * o h - vakolt fal fedési szélesség. (f) f = fedési szélesség b = balos szegõelem szélessége b = 0,0 cm f sz = a cserép fedési szélessége f sz =, cm m = a függõleges cseréposzlopok száma- j = jobbos szegõelem fedési szélessége j =, cm a = vízszintes átfedés a =, cm l = a tetõszerkezet szélessége h o = a szegõcserepek túlnyúlása az oromdeszkázat külsõ síkjától o = cm A tetõ vízszintes irányú méretei m-ben, szegõcserepek alkalmazása esetén: Fedélszélesség 0,0,0,0,,0,0 Cserepek száma,0,,0,0,0,,0, 0,0,,0,,00,,0, 0,0,,0,,0,,0,0 0,0,,0,,0,,0 0, 0 0,00 0,,00,,0,,00,,0,,00,0,0,,00, 0,0,,00,,00,,0, 0,0,,0,,0,,0,0 0,0,,0,,0, 0,0 0, 0 TETÕ EGY ÉVSZÁZADRA

10 HÓFOGÓ RENDSZEREK Télen a 0 C alatti hõmérsékletek hatására a vízcseppek kristályosodnak, így a csapadék hó formájában hullik. A hideg hatására a tetõfedõ anyag is megfagy és a hó rátapad a tetõre. Amíg hideg van és esik a hó, jelentõs vastagságú hórétegek keletkezhetnek. Közvetlenül a tetõfedõ anyagon 0-0 mm vastag jégréteg keletkezik egyrészt a padláson uralkodó alacsony hõmérséklet, másrészt a hó szigetelõ hatása következtében. Ha megváltoznak az idõjárási viszonyok és olvadni kezd, a padláson is megnövekszik a hõmérséklet, amely a tetõfedõ anyagot is felmelegíti. A magasabb külsõ hõmérséklet hatására vízréteg alakul ki a tetõ és a rajta levõ hótakaró között. Ez a vízréteg ideális csúszófelületet jelent a hótakaró részére, így a teljes hómennyiség tetõlavina formájában a földre zúdul. A hófogócserepek a nagy tömegû hó lecsúszását nem akadályozzák meg, ilyen esetekben kiegészítõ hófogó szerkezetek beépítése javasolt (hófogórács). A hófogó rendszer tetõn való kialakítását a tervezõ köteles meghatározni. Az alábbiakban tájékoztató jelleggel közöljük a minimális hófogómennyiséget. A hófogó cserepek az eresztõl számított második, harmadik sorban legyenek elhelyezve, a minta szerint. A hófogók elhelyezésénél továbbá figyelembe kell venni a /. (XII. 0.) kormányrendelet 0. - ának elsõ és második bekezdését: () A tetõ az építmény rendeltetésének megfelelõ mértékben álljon ellen az idõjárás (szél, csapadék, napsugárzás), a vegyi és mechanikai (pl. ellenõrzési, tisztítási) hatásoknak és a csapadékot a felületérõl a tervezett irányba vezesse le. () A - közötti hajlásszögû tetõt hófogósorral kell ellátni, ha az eresz élvonala közlekedésre szolgáló területtel határos, vagy ilyen fölé nyúlik és magassága,0 m-nél nagyobb. A 0 m-nél hosszabb esésvonalú tetõt egymás felett több hófogósorral kell megvalósítani. -tól minden. cserép hófogócserép, db / eresz fm 0 -tól minden. cserép hófogócserép, db / eresz fm -tól sakktábla-elhelyezés, db / eresz fm 0 TETÕ EGY ÉVSZÁZADRA

11 SZELLÔZÉS A tetõtér hasznosítása esetén a téli és a nyári hõvédelem megköveteli a megfelelõ hszigetelésû határolószerkezetek építését. A tetõtéri határolószerkezetek rétegrendjében a - hõszigetelés és az alátétfólia, az - alátétfólia és a cserépfedés között is megtalálható a kellõ keresztmetszetû légrés, amely még szélcsendes idõben is biztosítja a légáram kialakulását az eresz és a gerinc között. E két légrés által biztosított átszellõzés feladatai: - a napsugárzás hatására a tetõhéjalás alatt keletkezõ hõterhelés levezetése - a belsõ helyiségek felõl áthatoló pára elvezetése - a külsõ és a cserépfedés alatti hõmérséklet kiegyenlítése - az esetlegesen bejutó külsõ nedvesség kiszellõztetése. Az épület belsejébõl származó nedvesség kiszellõztetése a hõszigetelés és az alátétfólia közötti légrés segítségével Az épület belsejébõl származó nedvesség (vízpára fürdés, fõzés, mosás miatt) a magasabb hõmérsékletû belsõ térbõl a kisebb hõmérsékletû szabadba igyekszik. Ha a levegõ lehûlés vagy a megnövekedett páratartalom miatt eléri a telítettségi határt, akkor a felesleges nedvesség kicsapódik az alacsonyabb hõmérsékletû épületszerkezeten, és az alábbi károsodásokat okozhatja: - a hõszigetelõ hatás csökkenése az átnedvesedett hõszigetelés miatt - belsõ felületen penészedés léphet fel - a tetõszerkezet károsodhat az állandó nedvesség miatt A páralecsapódás leggyakoribb hibaforrásai: - a hõszigetelés és az alátétfólia közötti légrés túl kicsi vagy nincs, ill. a belsõ oldalon nincs párafékezõ réteg beépítve, - a hõszigetelés feletti légréteg nincs összeköttetésben a külsõ levegõvel - a határoló szerkezetek páradiffúziós ellenállása túl kicsi. A páralecsapódásból keletkezõ károk megelõzésére a tetõtérbeépítéses magastetõk hõszigetelés feletti légrétegét ki kell szellõztetni. Magyar elõírás hiányában irányadó lehet a DIN 0 gyakorlatban már bevált követelményeit figyelembe venni. Ezek alapján a 0 -nál nagyobb hajlásszögû tetõk esetében el lehet tekinteni a részletes páradiffúziós számítástól, ha teljesül az alábbi négy követelmény:. Az eresznél kialakítandó szabad szellõzõ nyílásméret: - a hozzátartozó tetõfelület min. 0, %-a, de - minimum 00 cm / m..a tetõfelület általános részén kialakítandó szabad szellõzõ keresztmetszet: - minimum 00 cm / m - a hõszigetelés és az alátéthéjazat közti távolság min. cm..a taréj- és élgerincnél a kialakítandó szabad szellõzõ nyílásméret: - a hozzátartozó tetõfelület min. 0,0 %-a..a szellõzõ keresztmetszet alatti épületszerkezeti rétegek együttes páradiffúziós légrétegvastagsága (s d), ha: - a szarufahossz <= 0 m: s d >= m <= m: s d >= m < m: s d >= 0 m A légrést csökkentõ szerkezeteket a légrés magasságának méretezésekor figyelembe kell venni. (ellenlécek, szarufák, szellõzõszalag, alátéthéjazat belógása stb.) TETÕ EGY ÉVSZÁZADRA

12 A szellõzési keresztmetszetek (légrések) méretei: ERESZ - a hozzátartozó tetõfelület min. 0, %-a, de - min. 00 cm / eresz fm GERINC, ÉLGERINC - a hozzátartozó tetõfelület min. 0,0 %-a EGYÉB TETÕRÉSZ - min. 00 cm / eresz fm, és - min. cm magas A kívülrõl származó nedvesség kiszellõztetése A magastetõk fedésekor vízzáró fedést alkalmaznak, melynek lényege, hogy a tetõcserép alsó felületén annyi nedvesség jelentkezhet, amennyi természetes módon párolgással maradéktalanul eltávozhat és ideiglenes jelenléte nem jelent károsodást az alatta lévõ szerkezetekre. Ezért a cserépfedés és az alátétfólia közötti légrést feltétlenül ki kell szellõztetni. Alacsony tetõhajlásszög, tetõtérbeépítés és magasabb követelmény esetén alátétfólia alkalmazása kötelezõ a tetõ egész felületén, amely az esetlegesen bejutó külsõ nedvességet levezeti az ereszig. A fedés alatti légrés a maradék nedvesség kiszellõztetésére alkalmas, hatékonyságát az ellenléc magasságával befolyásolhatjuk. A TONDACH MAGYARORSZÁG minden esetben és minden tetõfólia alkalmazása esetén cm vastag ellenlécezést javasol, de az alábbiakban közöljük a DIN szabvány szerinti ellenlécvastagság minimumértékeit cm-ben: Szarufahossz Tetõhajlásszög felett 0 m-ig,0,0,0, 0 - m között,,0,0,0-0 m között 0,0,,0,0 A fenti táblázat alkalmazásánál kérjük figyelembe venni az adott tetõcserép minimális hajlásszögigényét. TETÕ EGY ÉVSZÁZADRA

13 Szellõzõ keresztmetszetek meghatározása nyeregtetõ esetén (példa) 0/ m B A V =M 0 m Eresz vizsgálata Követelmény: - a hozzátartozó tetõfelület,avagy B min.0, %-a, de - min. 00 cm / eresz fm Számítás: V eresz = szellõzõ keresztmetszet V >=0,00*,0=0,0 m /m=0 cm /m mivel 0 cm /m<00 cm /m, ezért a követelményértékhez kiszámoljuk a légrés magasságát (M) Méretezés: a légrés magasságának meghatározása a szarufák figyelembevételével V = 00 cm / m M = elõírt V / 0-(*)=00/0-0=, cm tehát a légréteg minimális vastagsága, cm Nyeregtetõnél, 0 m-nél rövidebb szarufák esetében a V >00 cm /m a mértékadó, míg 0 m-nél hosszabb szarufák esetében a V >0,00*A vagy B cm /m a mértékadó. Gerinc vizsgálata Követelmény: - a hozzátartozó tetõfelület, (A+B) min.0,0 %-a Számítás: V gerinc = szellõzõ keresztmetszet V >=0,000*(+)=0,00 m /m=0 cm / m tehát a gerincnél 0 cm -nyi szellõzõnyílást kell biztosítani m-enként, a két tetõsíkon összesen Megvalósítás: szellõzõcserepek elhelyezése a gerinctõl számított második sorba, ill. szellõzõ gerincszalag vagy fésûs szellõzõelem alkalmazása Egyéb tetôfelület vizsgálata Követelmény: - min. 00 cm / m - az alátétfólia esetleges belógását le kell vonni ( cm ) Számítás: M=elõírt V /0-(*)=00/0-0=, cm tehát a hõszigetelés és a szarufa felsõ éle közti távolság:, + =, cm kell hogy legyen 0 TETÕ EGY ÉVSZÁZADRA

14 Szellõzõ keresztmetszetek meghatározása kontyolt tetõ esetén (példa) V =M 0 0 0/ A 0 m A=D=,0 m C=B=, m, m D C B, m,0 m 0 m Összetett tetõknél az egyes tetõfelületeket külön kell elemezni. C és B felületek elemzése A és D felületek elemzése Számítás: C=B=, m V >=0,00*,=0,0 m =0 cm 0 m-es eresz esetében: V =0/0=0, cm /m mivel 0, cm /m<00 cm /m, ezért a követelményértékhez kiszámoljuk a légrés magasságát (M) Eresz vizsgálata Számítás: A=D=, m V >=0,00*,=0,0 m = cm 0 m-es eresz esetében: V =/0=, cm /m mivel, cm /m<00 cm /m, ezért a követelményértékhez kiszámoljuk a légrés magasságát (M) Méretezés: lásd nyeregtetõnél! Méretezés: lásd nyeregtetõnél! Gerinc és élgerinc vizsgálata Számítás:. A vízszintes gerinchez tartozó tetõfelület szellõzése V >=0,000*,*,0*=0,0 m =, cm, m-es gerinc esetében: V >=,/,=0, cm /m. Az élgerinchez tartozó tetõfelület szellõzése V >=0,000*(,*,0)/=0,00 m =, cm Számítás:. Az élgerinchez tartozó tetõfelület szellõzése V >=0,000*(*,)/=0,00 m = cm Megvalósítás: szellõzõcserepek elhelyezése a gerinctõl számított második sorba, ill. szellõzõ gerincszalag vagy fésûs szellõzõelem alkalmazása Egyéb tetôfelület vizsgálata Számítás: M=elõírt V /0-(*)=00/0-0=, cm tehát a hõszigetelés és a szarufa felsõ éle közti távolság:, + =, cm kell hogy legyen Számítás: M=elõírt V /0-(*)=00/0-0=, cm tehát a hõszigetelés és a szarufa felsõ éle közti távolság:, + =, cm kell hogy legyen TETÕ EGY ÉVSZÁZADRA

15 Ereszkialakítás TETÔCSERÉP SZELLÕZÕSZALAG BEVEZETETT LEVEGÕ ERESZDESZKÁZAT ERESZLEMEZ CSATORNATARTÓ ERESZCSATORNA -, Gerinckialakítás -,,-, 0 -, 0 - HORNYOLT GERINCCSERÉP CSÍK SZELLÕZÕCSERÉP LEVEGÕ KIVEZETÉS KÚPCSERÉPRÖGZÍTÕ CSAVARRAL RÖGZÍTVE GERINCLÉC CSAVARRAL RÖGZÍTVE 0 SZÁRAZ GERINCSZALAG GERINCLÉCTARTÓ TETÕ EGY ÉVSZÁZADRA

16 Oromszegély - balos szegôcseréppel ~, 0,0,,, max. 0 BALOS SZEGÕCSERÉP Oromszegély - jobbos szegôcseréppel JOBBOS SZEGÕCSERÉP RÖGZÍTÉS CSAVARRAL 0 OROMDESZKA KÜLSÕ BURKOLAT KISZELLÕZTETETT LÉGRÉS MIN. CM KISZELLÕZTETETT LÉGRÉS ~,0,,,, max. 0 TETÕ EGY ÉVSZÁZADRA

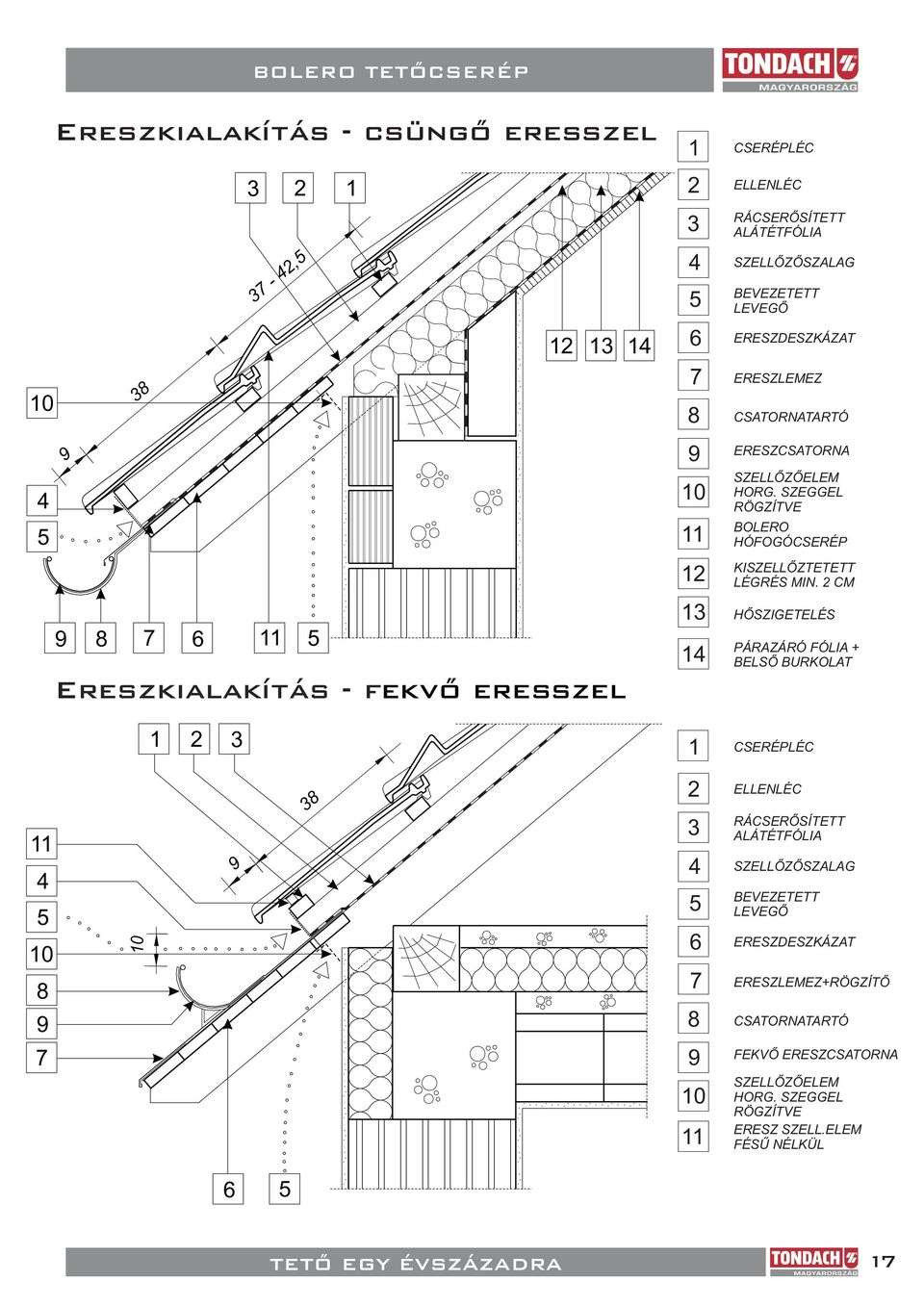

17 Ereszkialakítás - csüngô eresszel 0 -, Ereszkialakítás - fekvô eresszel 0 SZELLÕZÕSZALAG BEVEZETETT LEVEGÕ ERESZDESZKÁZAT ERESZLEMEZ CSATORNATARTÓ ERESZCSATORNA SZELLÕZÕELEM HORG. SZEGGEL RÖGZÍTVE HÓFOGÓCSERÉP KISZELLÕZTETETT LÉGRÉS MIN. CM SZELLÕZÕSZALAG BEVEZETETT LEVEGÕ ERESZDESZKÁZAT ERESZLEMEZ+RÖGZÍTÕ CSATORNATARTÓ FEKVÕ ERESZCSATORNA SZELLÕZÕELEM HORG. SZEGGEL RÖGZÍTVE ERESZ SZELL.ELEM FÉSÛ NÉLKÜL TETÕ EGY ÉVSZÁZADRA

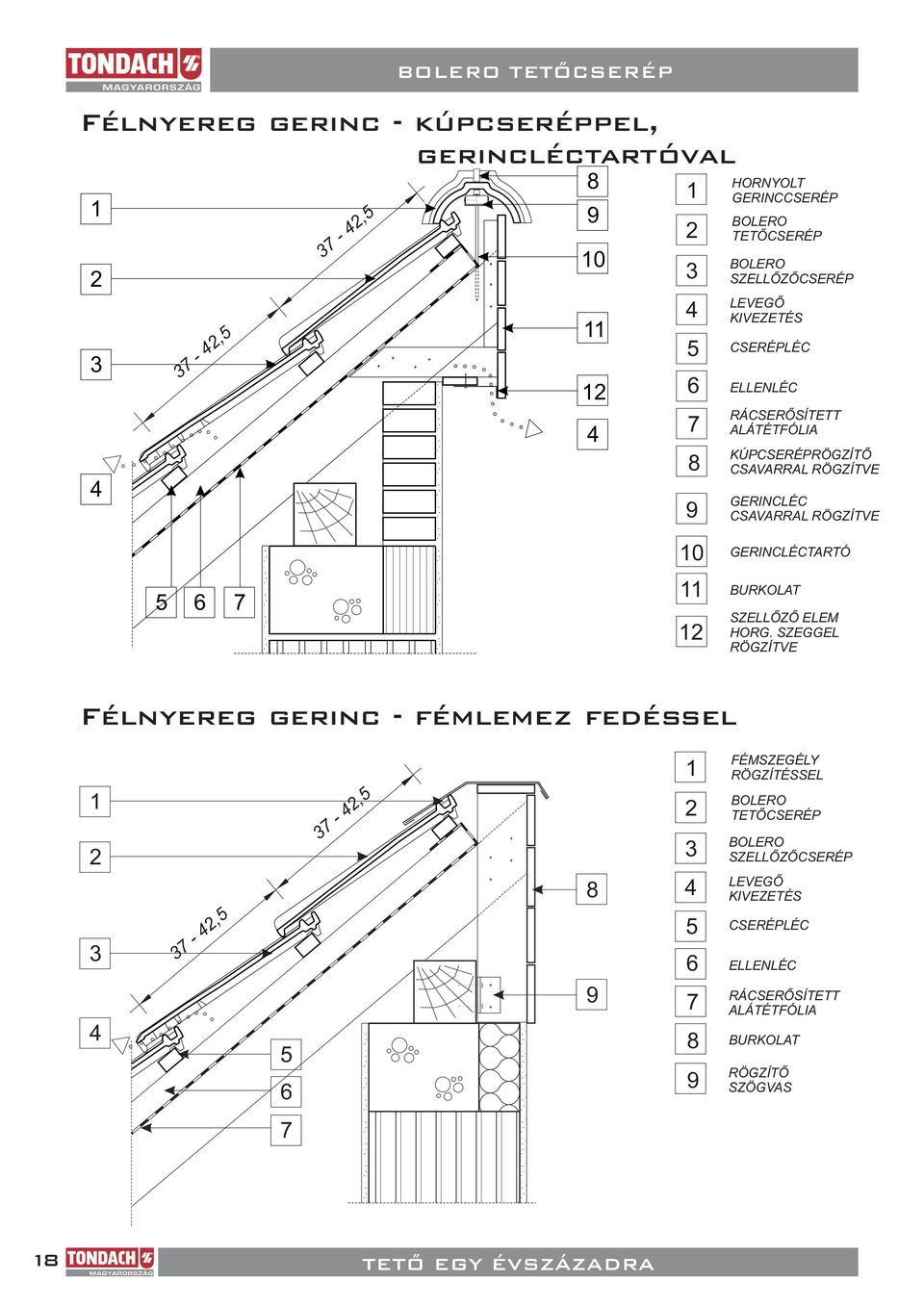

18 Félnyereg gerinc - kúpcseréppel, gerincléctartóval -, -, 0 HORNYOLT GERINCCSERÉP TETÕCSERÉP SZELLÕZÕCSERÉP LEVEGÕ KIVEZETÉS KÚPCSERÉPRÖGZÍTÕ CSAVARRAL RÖGZÍTVE GERINCLÉC CSAVARRAL RÖGZÍTVE 0 GERINCLÉCTARTÓ BURKOLAT SZELLÕZÕ ELEM HORG. SZEGGEL RÖGZÍTVE Félnyereg gerinc - fémlemez fedéssel -, -, FÉMSZEGÉLY RÖGZÍTÉSSEL TETÕCSERÉP SZELLÕZÕCSERÉP LEVEGÕ KIVEZETÉS BURKOLAT RÖGZÍTÕ SZÖGVAS TETÕ EGY ÉVSZÁZADRA

19 Oromszegély - fém oromszegéllyel FÉM OROMSZEGÉLY ALAPCSERÉP CSAVAROS RÖGZÍTÉSSEL KISZELLÕZTETETT LÉGRÉS max. OROMDESZKA KÜLSÕ BURKOLAT 0 KISZELLÕZTETETT LÉGRÉS MIN. CM 0 Élgerinckialakítás - élgerincelemmel, gerincléctartóval 0 HORNYOLT GERINCCSERÉP KÚPCSERÉPRÖGZÍTÕ CSAVARRAL RÖGZÍTVE GERINCLÉC CSAVARRAL RÖGZÍTVE ELASZTIKUS ÉLGERINCELEM GERINCLÉCTARTÓ KISZELLÕZTETETT LÉGRÉS MIN. CM 0 0 ÉLSZARU TETÕ EGY ÉVSZÁZADRA

20 Élgerinckialakítás - szellôzô gerincszalaggal, gerincléctartóval 0 HORNYOLT GERINCCSERÉP KÚPCSERÉPRÖGZÍTÕ CSAVARRAL RÖGZÍTVE GERINCLÉC CSAVARRAL RÖGZÍTVE SZÁRAZ GERINCSZALAG GERINCLÉCTARTÓ KISZELLÕZTETETT LÉGRÉS MIN. CM 0 0 Manzárdkialakítás - fémlemez szegéllyel -, -, -, 0 ÉLSZARU ERESZ SZELLÕZÕELEM FÉSÛ NÉLKÜL FÉMLEMEZ SZEGÉLY+ RÖGZÍTÕ TETÕCSERÉP SZELLÕZÕCSERÉP KIVEZETETT LEVEGÕ 0 0 TETÕ EGY ÉVSZÁZADRA

21 Manzárdkialakítás - eresztúlnyúlással, deszkázattal -, -, FÉM ERESZSZEGÉLY ERESZ SZELLÕZÕELEM FÉSÛ NÉLKÜL SZELLÕZÕSZALAG SZELLÕZÕCSERÉP Negatív hajlásszögtörés - fémlemez szegéllyel DESZKÁZAT ERESZ SZELLÕZÕELEM FÉSÛ NÉLKÜL FÉMLEMEZ SZEGÉLY+ RÖGZÍTÕ TETÕ EGY ÉVSZÁZADRA

22 Vápakialakítás - alu. vápaelemmel ALUMÍNIUM VÁPAELEM 0 VÁPADESZKÁZAT 0 VÁPASZARU KISZELLÕZTETETT LÉGRÉS MIN. CM 0 ALAPCSERÉP ÖNTAPADÓ VÁPATÖMÍTÕ Vápakialakítás - mélyített vápa, alu. vápaelemmel 0 ALUMÍNIUM VÁPAELEM SÜLLYESZTETT VÁPÁHOZ ÖNTAPADÓ VÁPATÖMÍTÕ VÁPADESZKÁZAT 0 VÁPASZARU 0 KISZELLÕZTETETT LÉGRÉS MIN. CM ALAPCSERÉP TETÕ EGY ÉVSZÁZADRA

23 Vápakialakítás - kiemelt vápa, fémlemezzel FÉM VÁPAHAJLAT 0 KIEMELÉS VÁPADESZKÁZAT 0 VÁPASZARU 0 KISZELLÕZTETETT LÉGRÉS MIN. CM ALAPCSERÉP FÓLIARÖGZÍTÕ LÉC / CM Oldalfalcsatlakozás - fémlemez szegéllyel ALAPCSERÉP CSAVARRAL RÖGZÍTVE FÉMLEMEZ SZEGÉLY SÛRÍTETT LÉCEZÉSEN KISZELLÕZTETETT LÉGRÉS FALRA FELVEZETVE TETÕ EGY ÉVSZÁZADRA

24 Kéményszegély kialakítása kéménycsatlakozó szalaggal KÉMÉNYCSATLAKOZÓ SZALAG RÁCSERÕSÍTÉSÛ FÓLIACSATORNA ALÁDESZKÁZÁS KÉMÉNYCSATLAKOZÓ LÉC TIPLIVEL RÖGZÍTVE Kéményszegély kialakítása fémlemezzel KÉMÉNYSZEGÉLY FÓLIACSATORNA ALÁDESZKÁZÁS TETÕ EGY ÉVSZÁZADRA

25 Tetôablak csatlakozása 0 0 Tetôkibúvó ablak csatlakozása 0 ALAPCSERÉP VÍZELVEZETÕ CSATORNA ALÁTÁMASZTÓ LÉC TETÕABLAK BURKOLÓKERET TETÕABLAK ÓLOMKÖTÉNY PÁRAZÁRÓ FÓLIA RÖGZÍTÕVAS TETÕABLAK BURKOLÓKERET KISZELLÕZTETETT LÉGRÉS MIN. CM ALAPCSERÉP VÍZELVEZETÕ CSATORNA ALÁTÁMASZTÓ LÉC TETÕKIBÚVÓ ABLAK ÓLOMKÖTÉNY HORG. SZEG RÖGZÍTÉS TETÕ EGY ÉVSZÁZADRA

26 Hófogó rács elhelyezése SZELLÕZÕSZALAG BEVEZETETT LEVEGÕ HÓFOGÓRÁCS HÓFOGÓRÁCSTARTÓ LÉC CSAVAROZÁSSAL RÖGZÍTVE HÓFOGÓRÁCSTARTÓ 0 CM-KÉNT CSAVAROZVA TETÔCSERÉP Univerzális járórács elhelyezése TETÕCSERÉP JÁRÓRÁCSTARTÓ LÉC UNIVERZÁLIS JÁRÓRÁCS GARNITÚRA ALÁTÁMASZTÓ PALLÓ TETÕ EGY ÉVSZÁZADRA

27 Páraáteresztô tetôfólia használata A hõszigetelt tetõknél különösen fontos a hõszigetelõ anyag és a teljes szerkezet védelme a héjazaton bejutó nedvesség és a belsõ oldalról érkezõ pára ellen. Továbbá biztosítani kell a szerkezeti rétegek közötti páravándorlást, ill. biztosítani kell a szerkezetben maradt építési nedvesség kiszellõzését. Ezen épületfizikai követelmények kielégítése a páraáteresztõ tetõfóliával korszerûen megoldható. A páraáteresztõ tetõfóliával készült szerkezetek elõnyei: közvetlenül a hõszigetelésre, deszkázatra fektethetõ nincs szükség a fólia és a hõszigetelés közötti légrésre növelhetõ a hõszigetelés vastagsága a gerincen, éleken, vápákon megszakítás nélkül átvihetõ a másik tetõsíkra a szerkezet kivitelezése egyszerû, a beépítési hibalehetõség jelentõsen csökken fektetése a feliratos oldalával felfelé történik. Ereszkialakítás MIN. CM PÁRAÁTERESZTÕ TETÕFÓLIA -, 0 SZELLÕZÕSZALAG BEVEZETETT LEVEGÕ ERESZDESZKÁZAT ERESZLEMEZ CSATORNATARTÓ ERESZCSATORNA 0 KISZELLÕZTETETT LÉGRÉS MIN. CM TETÕ EGY ÉVSZÁZADRA

28 Gerinckialakítás,-, -, -, 0 GERINCCSERÉP SZELLÕZÕCSERÉP LEVEGÕ KIVEZETÉS MIN. CM Vápakialakítás - mélyített vápa, alu. vápaelemmel PÁRAÁTERESZTÕ TETÕFÓLIA KÚPCSERÉPRÖGZÍTÕ CSAVARRAL RÖGZÍTVE GERINCLÉC CSAVARRAL RÖGZÍTVE 0 GERINCLÉCTARTÓ 0 ALUMÍNIUM VÁPAELEM SÜLLYESZTETT VÁPÁHOZ ÖNTAPADÓ VÁPATÖMÍTÕ VÁPADESZKÁZAT 0 MIN. CM PÁRAÁTERESZTÕ TETÕFÓLIA VÁPASZARU 0 ALAPCSERÉP TETÕ EGY ÉVSZÁZADRA

29 Oromszegély - balos szegôcseréppel ~, 0,0,,, max. 0 0 BALOS SZEGÕCSERÉP HORG.SZEG RÖGZÍTÉS MIN. CM KISZELLÕZTETETT LÉGRÉS PÁRAÁTERESZTÕ TETÕFÓLIA OROMDESZKA KÜLSÕ BURKOLAT Élgerinckialakítás - élgerincelemmel, gerincléctartóval 0 HORNYOLT GERINCCSERÉP KÚPCSERÉPRÖGZÍTÕ CSAVARRAL RÖGZÍTVE GERINCLÉC CSAVARRAL RÖGZÍTVE ELASZTIKUS ÉLGERINCELEM GERINCLÉCTARTÓ KISZELLÕZTETETT LÉGRÉS PÁRAÁTERESZTÕ TETÕFÓLIA 0 0 MIN. CM ÉLSZARU TETÕ EGY ÉVSZÁZADRA
