1 Beépítési és használati tájékoztató Termék megnevezése: - Fornacce Sila Romana Coppo Tipo a Mano Gyártó: Fornace Sila Olaszország Fiorano Modenese ( MO) Olaszország Via Ghiarola Nuova 120. Magyarországon forgalmazza: Mediterrán Italia KFT 2096 Üröm Káró Katona u. 28. Tel: 30/ info@mediterranitalia.hu A termékek rendelkeznek az Europai Uniós UNI 8942/3 18par. szerinti fogalomba hozatali engedélyével, melyet a gyártó garantál. Tilos! Cementhabarcs vagy poliuretán hab használata a cserepek rögzítéshez. Ezek az anyagok ugyanis rendkívül porózusak, s a velük érintkező felületeket is nedvesen tartják. Ezzel negatívan befolyásolják a cserepek tartósságát. Nem elfogadható a hullámlemezre történő felrakás sem, főleg, ha a cserepek alatti szellőzés nem biztosított. Technikai adatok: Anyag szükséglet: 10db romai alsó+10db kolostor felső cserép / nm Tető minimális hajlásszöge: 14 fok Súly: 3,1kg római alsó / db 2,5kg kolostor felső /db Súly / nm: 56kg Minimálisan alkalmazható lécméret: 3x5cm Minimálisan alkalmazható szarufa kiosztás: 90cm A tetőfedést kizárólag a magyarországi előírásoknak megfelelően képzett Tetőfedő szakember végezheti, aki rendelkezik tetőfedő szakvizsgával. Tetőfelület szellőztetése: A Kerámiából készült tetőcserepek csak abban az esetben tartják meg hosszú időre minőségüket, ha a megfelelő szellőzést biztosítanak a felületük belső oldalán, ezért 15nm-ként 1db szellőző cserép használata javasolt. Tetőcserép kiegészítők: Gerinccserép (Minden esetben rögzítsék le a gerinc cserepeket) Gerincvég, Gerincelosztók, Szellőző cserép, hófogó, szellőző tornyok. A Gyártó kizárólag a Fornace Sila által gyártott kiegészítők használatát javasolja. A tetőfedést ezen útmutató alapján végezzék. A Fornace SILA és a forgalmazó fenntartja magának a jogot minden olyan panasz, reklamáció elutasítására, mely a termék nem az előírásoknak megfelelő használatából és a tető helytelen kivitelezéséből ered. Cégünk szívesen áll az Önök rendelkezésére, az esetlegesen felmerülő kérdéseikkel kapcsolatosan. Ezen útmutató 14 oldat tartalmaz 1/14

szerinti fogalomba hozatali engedélyével, melyet a gyártó garantál. Tilos! Cementhabarcs vagy poliuretán hab használata a cserepek rögzítéshez.

4 Termék ismertető Vízelvezető borda inox rögzítőkampó 10 db alsó/m kolostorcserép / m2 akasztókampó Vízzáró borda Vízelvezető csatorna vízgát GRES kerámia

5 GRES kerámia 10 db alsó / m2 TEGOLA ROMANA alsó (Embrice) 27 Minimális tetőhajlás meghatározása tegola romana cserép esetén A SZARUFA HOSSZA (m) HAJLÁS Fok Fedési együttható / m % , % % % % % % ,5 Mindegyik típusnál minden esetben figyelembe kell venni, hogy a tető hajlásszöge szorosan összefügg a szarufa hosszával. Ezért tehát a tervezés fázisában ajánlott a következő táblázat adatait követni. Léctávolság 36,5 cm 60% % % % % % % % %

127 23,5 Mindegyik típusnál minden esetben figyelembe kell venni, hogy a tető hajlásszöge szorosan összefügg a szarufa hosszával.

6 Minden esetben, a tető hajlásszögétől függetlenül, használjunk inox rögzítő kampókat a kolostor (felső) cserepek rögzítéséhez. Fedési technológia Inox rögzítő kampó GRES kerámia

7 Fedési technológia A kézi római cserép két különböző módon rakható fel. A különbség csak a fedőcserepek helyzetében mutatkozik meg. Tradicionális felrakás, mely esztétikailag szebb, de egy kicsit nehezebben kivitelezhető. Egyszerű felrakás, mely a cserepek elvágása nélkül kivitelezhető. GRES kerámia

Tradicionális felrakás, mely esztétikailag szebb, de egy kicsit nehezebben

8 Fedési technológia Indulásként derékszöget rakunk, majd függőlegesen vagy átlósan folytatjuk a felrakást. Egy egyenes léccel könnyedén ellenőrizhető a pontos sorvezetés. GRES kerámia

9 A lecsúszás megakadályozására használjuk a megfelelő kampót a kolostorcserepek rögzítéséhez. Fedési technológia Inox rögzítőkampó GRES kerámia

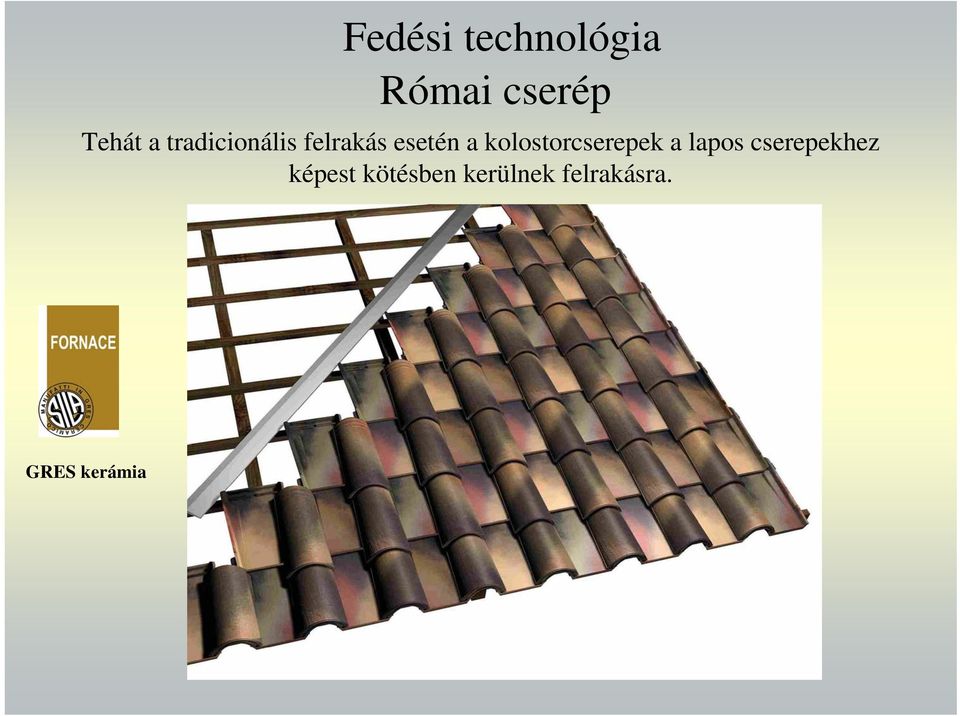

10 Fedési technológia Tehát a tradicionális felrakás esetén a kolostorcserepek a lapos cserepekhez képest kötésben kerülnek felrakásra. GRES kerámia

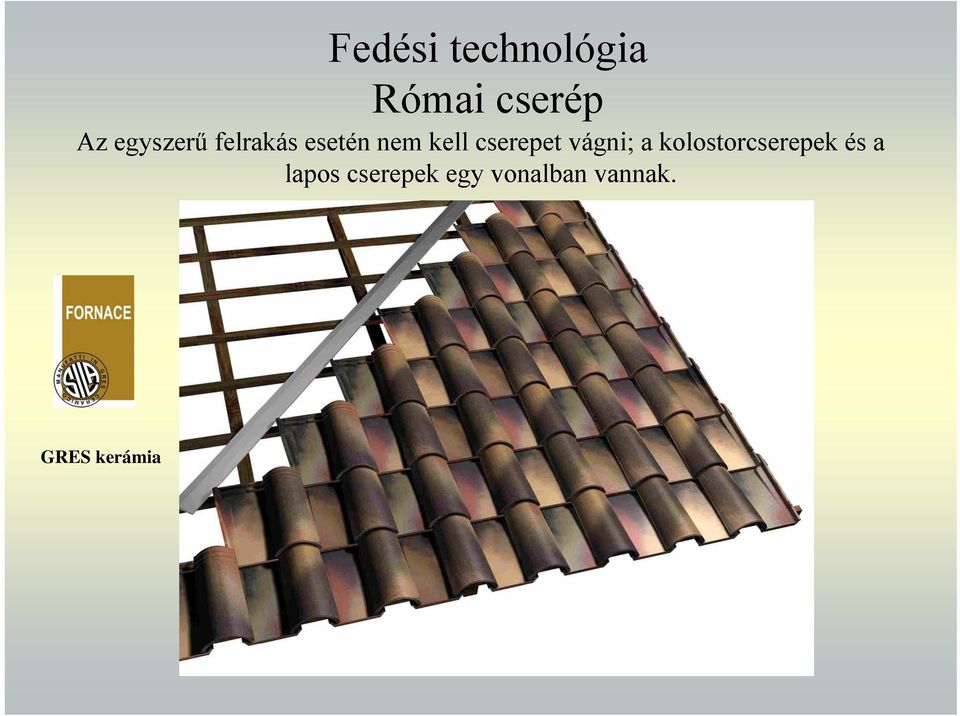

11 Fedési technológia Az egyszerű felrakás esetén nem kell cserepet vágni; a kolostorcserepek és a lapos cserepek egy vonalban vannak. GRES kerámia

12 Fedési technológia Műszakilag akkor megfelelő a római cseréppel történő fedés, ha: 1 a léctávolság 36,5 cm; 2 az akasztókampók a lécezésre illeszkednek, vagyis megfelelő szögben történt a felrakás; 3 a lécezés felől nem észlelhető fényátszűrődés, ugyanis ebben az esetben egy erős szél vízátszivárgást okozhat; 4 a tető szellőzésének kritériumai be vannak tartva.

történt a felrakás; 3 a lécezés felől nem észlelhető fényátszűrődés, ugyanis ebben az

13 Gres kerámia Fedési technológia Statikailag akkor megfelelő a fedés, ha: 5 a cserepek átfedése tökéletes; 6 a kolostorcserepek rögzítve vannak.

14 Gres kerámia Fedési technológia Esztétikailag akkor megfelelő a fedés, ha: 7 a függőleges és az átlós sorok egyenesek.
