1 305/2011 EU rendelet ill. 275/2013 kormányrendelet alkalmazása CREATON Hungary Kft.

2 1. Kerámia tetőcserepek 2. Sík- és hullámpala 3. Szerelt homlokzatburkolatok

3 Kerámia tetőcserepek

4 Legfontosabb változások Szállítói megfelelőségi nyilatkozat A gyártó, a termék megfelelőségéről nyilatkozik- konkrét adat nem jelennek meg A gyártó papír formában biztosítja a vevő részére a Megfelelőségi nyilatkozatot helyett helyett helyett Teljesítmény nyilatkozat A gyártó csak a beépítési mód szerint lényeges terméktulajdonságokról kell nyilatkozzon számszerű módon Teljesítmény nyilatkozatot elektronikus formában szükséges biztosítani, s külön kérésre papír formában is

5 Legfontosabb változások Szállítói megfelelőségi nyilatkozat magyar nyelven volt elkészítve helyett Teljesítmény nyilatkozatot az értékesített terület anyanyelvén kell biztosítani Hőlökés vizsgálat nem szerepelt szabvány szerint vizsgálandó tételek között helyett Hősokk vizsgálat szerepel az új szabályozás szerint vizsgálandó tételek között A teljesítmény nyilatkozaton szerepel továbbá a külső tűzzel szembeni teljesítmény is.

6 Kerámia tetőcserepekre vonatkozó harmonizált szabványok 1. MSZ EN 1304:2013 Égetett agyag tető- és kiegészítő cserepek. A termék fogalom meghatározásai és jellemzői 2. MSZ EN /2013 Átfedéses elhelyezésű égetett agyag tetőcserepek. A fizikai tulajdonságok meghatározása (Víztartó képesség/fagyállóság vizsgálata) 3. MSZ EN 538:1996 Átfedéses elhelyezésű égetett agyag tetőcserepek. A hajlító-törő erő vizsgálata

7 Kerámia tetőcserepekre vonatkozó harmonizált szabványok 4. MSZ EN 1024:2012 Átfedéses elhelyezésű, égetett agyag tetőcserepek. A geometriai jellemzők meghatározása 5. MSZ EN 14437:2005 Égetett agyag vagy beton tetőcserepekkel készült fedés szélhatással szembeni ellenállása. Tetőrendszervizsgálati módszer 6. MSZ EN :2007 Épületszerkezetek és építési termékek tűzvédelmi osztályozása

8 A Creaton Hungary Kft. termékeinek megfelelőségi mutatói, paraméterei A fenti szabványok szerinti előírt paraméter Creaton Hungary Kft.belső normái Paraméterek a szabványban rögzített mérési módszerek szerint a szabványban rögzített mérési módszerek szerint Húzott tetőcserepek Sajtolt tetőcserepek Húzott tetőcserepek Sajtolt tetőcserepek Hódfarkú Hornyolt Balance, Rapido Hódfarkú Hornyolt Balance, Rapido Felületi minőség, külső megjelenés Repedés, deformáció, színeltérés, Repedés, deformáció, amelyek megmunkálási, vagy/és alkalmazási amelyek megmunkálási, vagy/és alkalmazási hibákhoz vezetnek - Nem megengedett hibákhoz vezetnek - Nem megengedett Geometriai tulajdonságok Szárnyasság (síktól eltérés) >300 mmm <1,5% <1,5% <1,5% <0,8% <0,8% <0,8% Deformáció (görbeség) >300 mmm <1,5% <1,5% <1,5% <0,8% <0,8% <0,8% Fedési méretek + / - 2% +/- 0,5 mm +/- 0,5 mm megadott érték, tolerancia nélkül Fizikai/mechanikai paraméterek 40 óra időtartam alatt Víztartó képesség (2. módszer) nem nem átcseppenés nem megengedett (víztartóképességi együttható) 0,925 0,925 0, Hősokk teszt 140 C o 140 C o 140 C o 180 C o 180 C o 180 C o Hajlító-törő szilárdság 600 N 900 N 1200 N 1000 N 1700 N 2400 N Fagyállóság (D módszer) fagyasztási olvasztási ciklusszám min. 150 min. 150 min. 150

9 Kerámia tetőcserepekre vonatkozó legfontosabb műszaki tulajdonságok 1. Méretek és mérettűrések (hosszúság/szélesség) 2. Fedési méretek (szélesség/hosszússág) 3. Görbültség/szárnyasság 4. Víztartó képesség 5. Hajlító/törő erő 6. Fagyállóság 7. Hősokk teszt 8. Tűzveszélyesség

10 Teljesítmény adatok értékelése és ellenőrzése 1. rendszer: Termékmegfelelőség: gyártói adatok+gyártásellenőrzés alapvizsgálata 2. rendszer: Termékmegfelelőség: gyártói adatok+gyártásellenőrzés folyamatos ellenőrzése 3. rendszer: Termékmegfelelőség: gyártói adatok+terméktanúsító szerv általi típusvizsgálatok 4. rendszer: Termékmegfelelőség: gyártói adatok+terméktanúsító szerv általi rendszeres vizsgálatok M E G B Í Z H A T Ó Á G

11 Creaton kerámia tetőcserepek teljesítmény- nyilatkozatainak jellemzői 1. Teljesítmény értékek: belső szabvány szerinti értékek A szabványnál magasabb műszaki megfelelőséggel (= magasabb minőségi színvonal) 2. Teljesítmény értékelése és ellenőrzése: 4. rendszer (folyamatos belső minőség-ellenőrzés ill. tanúsító szerv folyamatos vizsgálataival az értékeknek való megfelelés biztosított) 3. Kiadása termékenként (inkl. színek) történik

12 Minőségbiztosítás a Creatonnál Agyagvizsgálat Gyártásközi vizsgálatok Gyártást követő vizsgálatok Kiértékelés

13 Alapanyag előkészítés

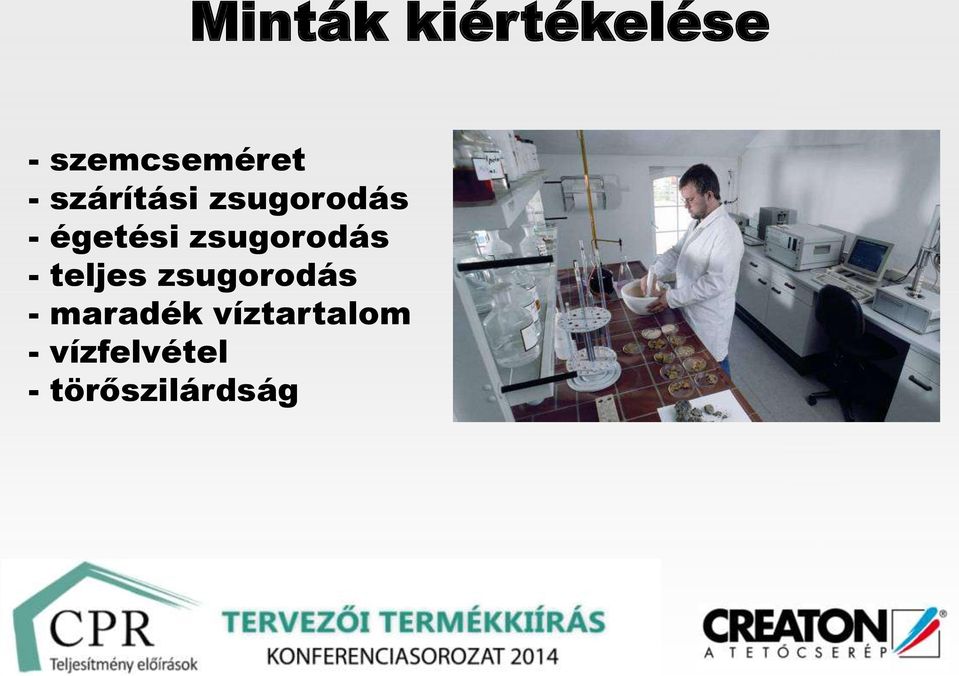

14 Minták kiértékelése - szemcseméret - szárítási zsugorodás - égetési zsugorodás - teljes zsugorodás - maradék víztartalom - vízfelvétel - törőszilárdság

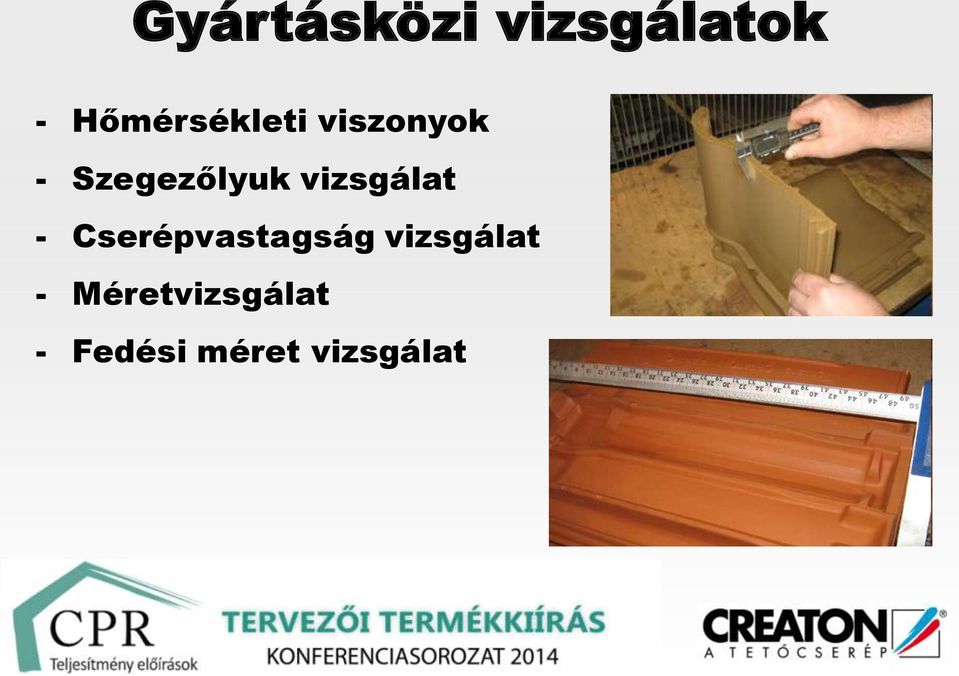

15 Gyártásközi vizsgálatok - Hőmérsékleti viszonyok - Szegezőlyuk vizsgálat - Cserépvastagság vizsgálat - Méretvizsgálat - Fedési méret vizsgálat

16 Gyártásközi vizsgálatok: Méretvizsgálatok - Szélesség - Hosszúság - Súly - Vastagság - Görbület (kereszt- és hosszirányban) Vizsgálati időpontok Préselés Szárítás Égetés

17 Gyártásközi vizsgálatok: Fedési hosszúság/szélesség vizsgálata

18 Gyártást követő vizsgálatok - Szárnyassági vizsgálat - Taposóteszt - Törőszilárdság vizsgálat - Hősokk teszt - Csomagolás vizsgálat

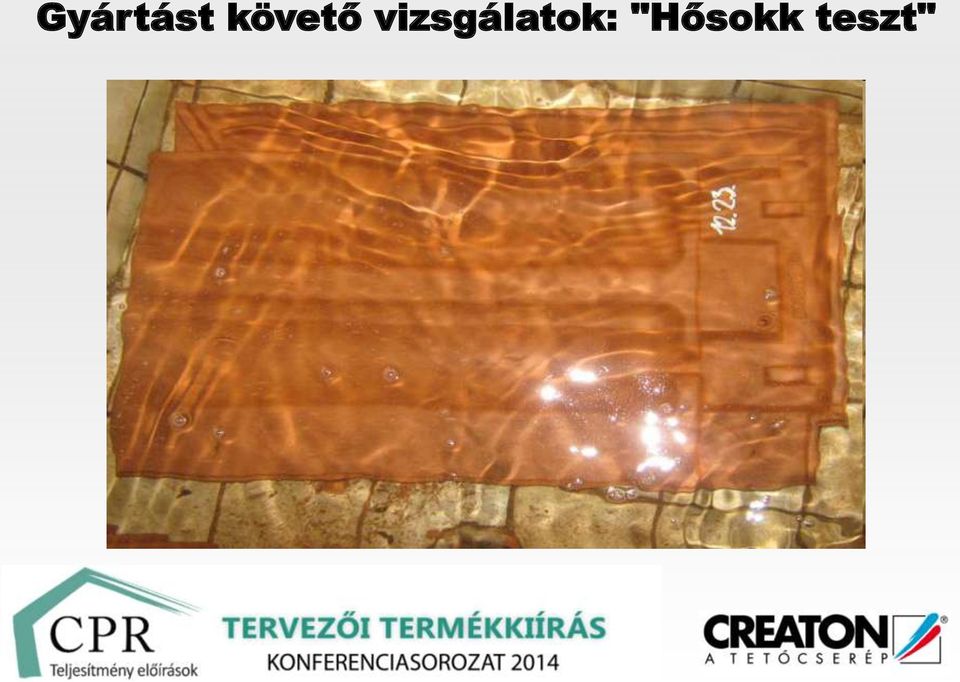

19 Gyártást követő vizsgálatok: "Hősokk teszt"

22 Kiértékelés: Heti minőség jelentés 1. GEOMETRIAI JELLEMZŐK Mérés: MSZ EN 1024 szabvány szerint Görbültség JELLEMZŐK szabvány szerint Megengedett érték MSZ EN 1304 CREATON Házi szabvány Hódfarkú Róna/ Hortobágy Mért értékek Balance hosszanti Húzott cserepeknél > 300 mm <1,5% <0,8% -* 0,28% -* -* keresztirányú Sajtolt cserepeknél > 300 mm <1,5% <0,8% -* 0,52% -* 0,10% Rapido Szárnyasság 2. HAJLÍTÓ-TÖRŐ ERŐ Mérés: MSZ EN 538 szerint Húzott cserepeknél Sajtolt cserepeknél > 300 mm <1,5% <0,8% -* -* -* -* > 300 mm <1,5% <0,8% -* -* -* 0,18% Hódfarkú 600 N N -* -* -* -* Hortobágy, Róna 900 N N -* * -* Balance, Rapido N N -* -* -* VÍZTARTÓ KÉPESSÉG Mérés: MSZ EN szerint, 2. módszer Víztartó képességi együttható 4. FELÜLETI MINŐSÉG, KÜLSŐ MEGJELENÉS Középérték: 0,925 Legfeljebb: 0,95 CREATON szabvány: 0 Repedés, deformáció, színeltérés, amelyek megmunkálási és/vagy alkalmazási hibákhoz vezetnek, nem megengedett 40 óra eltetével nincs átcseppenés 40 óra elteltével nincs átcseppenés 40 óra elteltével nincs átcseppenés 40 óra elteltével nincs átcseppenés Megfelel Megfelel Megfelel Megfelel Közzététel partnereink számára: heti gyakorisággal

23 CREATON kerámia tetőcserepek - Teljesítmény nyilatkozat

24 CREATON kerámia tetőcserepek - Teljesítmény nyilatkozat

25 Creaton kerámia tetőcserepek teljesítménynyilatkozatainak elérhetősége 1. oldalon termékenként. A letöltött PDF-ben a teljesítmény nyilatkozatok 8 nyelven érhetőek el (minden esetben a harmadik nyelv a magyar) 2. Termék csomagoláson megjelenő címkén található QR kóddal is letölthető 3. Termék címke ill teljesítmény nyilatkozat összhangban van (azonosíthatóság érdekében)

26 Garanciális feltételek

27 Sík- és hullámpala termékek

28 Eternit szálcement sík- és hullámpala teljesítmény nyilatkozatai 1. Harmonizált szabvány: MSZ EN 494: Legfontosabb műszaki tulajdonságok: Mechanikai szilárdság, Tűzveszélyesség, Vízáteresztő képesség, Méreteltérések, Veszélyes anyag kibocsátás, Tartósság meleg vízzel szemben, Tartósság nedvesítéssel/szárítással szemben, Tartósság fagyasztással/olvasztással szemben, Tartósság száraz/nedves időjárási körülményekkel szemben 3. Teljesítmény értékek összhangban az MSZ EN 494:2012-vel 4. Elérhetőség: 5. Kiadása a gyártó által, magyar nyelven a forgalmazó Creaton Hungary révén

29 Eternit szálcement sík- és hullámpala garanciális feltételei 1. Eternit síkpala 30 év termékgarancia + 15 év felületi garancia Egyedülállóan hosszú időtartam szemben más gyártókkal, ill. természetes palával 2. Eternit hullámpala 25 év termékgarancia + 5 év felületi garancia Egyedülállóan hosszú időtartam szemben más gyártókkal.

30 Szerelt homlokzatburkolati termékek

31 Equitone (=Eternit) szálcement homlokzatburkolatok teljesítmény nyilatkozatai 1. Harmonizált szabvány: MSZ EN 12467: Legfontosabb műszaki tulajdonságok: Mechanikai szilárdság, Tűzveszélyesség, Vízáteresztő képesség, Méreteltérések, Veszélyes anyag kibocsátás, Tartósság meleg vízzel szemben, Tartósság nedvesítéssel/szárítással szemben, Tartósság fagyasztással/olvasztással szemben, Tartósság száraz/nedves időjárási körülményekkel szemben 3. Teljesítmény értékek összhangban az MSZ EN 12467:2012-vel Szabványon felüli vizsgálatok: Fagyásteszt ciklus (szabvány: 150 ciklus), UV ellenállóság: óra (szabvány nem határoz meg értéket) 4. Elérhetőség: ill.

32 Equitone (=Eternit) szálcement homlokzatburkolatok teljesítmény nyilatkozatai Tűzterjedési vizsgálat, amely nem része a harmonizált szabványnak, a hazai OTSZ előírásainak megfelelően: Az Equitone (Eternit) termékek a legmagasabb, 45 perc időtartamú vizsgálatot teljesítették, így magassági korlátozás nélkül alkalmazhatóak valamennyi épületre.

33 CREATON Tonality kerámia homlokzatburkolatok teljesítmény nyilatkozatai 1. Harmonizált szabvány hiányában teljesítmény nyilatkozat kiadására nem kötelezett termékkör 2. A megfelelőséget az ÉME engedély biztosítja 3. Tűzterjedési vizsgálat, amely nem része a harmonizált szabványnak, a hazai OTSZ előírásainak megfelelően: A CREATON Tonality kerámia homlokzatburkolati termék a legmagasabb, 45 perc időtartamú vizsgálatot teljesítette, így magassági korlátozás nélkül alkalmazható valamennyi épületre.

34 Equitone és CREATON szerelt homlokzatburkolatok garanciális feltételei 1. Equitone (Eternit) szálcement homlokzatburkolatok 30 év termékgarancia + 10 év felületi garancia Egyedülállóan hosszú időtartam szemben más gyártókkal. 2. Eternit hullámpala 50 év termékgarancia Egyedülállóan hosszú időtartam szemben más gyártókkal. Elérhetőség:

35 Köszönöm figyelmüket!
