1 A műkő és természetes kő termékek jogszerű forgalmazásának és beépítésének tapasztalatai 12. Nemzetközi Kőkonferencia február 26. Pilisvörösvár Törökné Horváth Éva, divízióvezető és Boros Sándor, tudományos munkatárs Anyagtudományi Divízió Mechanikai Tudományos Osztály

2 Ne feledje építési terméket építménybe betervezni, beépíteni, felhasználni, valamint forgalmazni akkor szabad, ha arra jóváhagyott műszaki specifikáció van 3/2003. (I. 25.) BM-GKM-KvVM együttes rendelet

3 Az építési termékek megfelelőség igazolásának jogi háttere, definíciók Magyarországon az építési termékek megfelelőség igazolását szabályozó jogszabály az építési termékek műszaki követelményeinek, megfelelőség igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól szóló 3/2003. (I. 25.) BM-GKM- KvVM együttes rendelet (a továbbiakban: Rendelet). A Rendelet alapja az Európai Tanács 89/106/EGK számú Építési Termék Irányelve (CPD: Construction Product Directive).

4 A Rendelet alapján a teljesség igénye nélkül definiáljuk az alábbi hasznos alapfogalmakat: Építési termék: olyan anyagok, szerkezetek, melyeket azért állítanak elő, hogy az építményekben állandó jelleggel beépítésre kerüljenek. Szállító: a termék gyártója, forgalomba hozója. Felhasználó: aki a terméket betervezi, beszerzi, beépíti, illetve felhasználja.

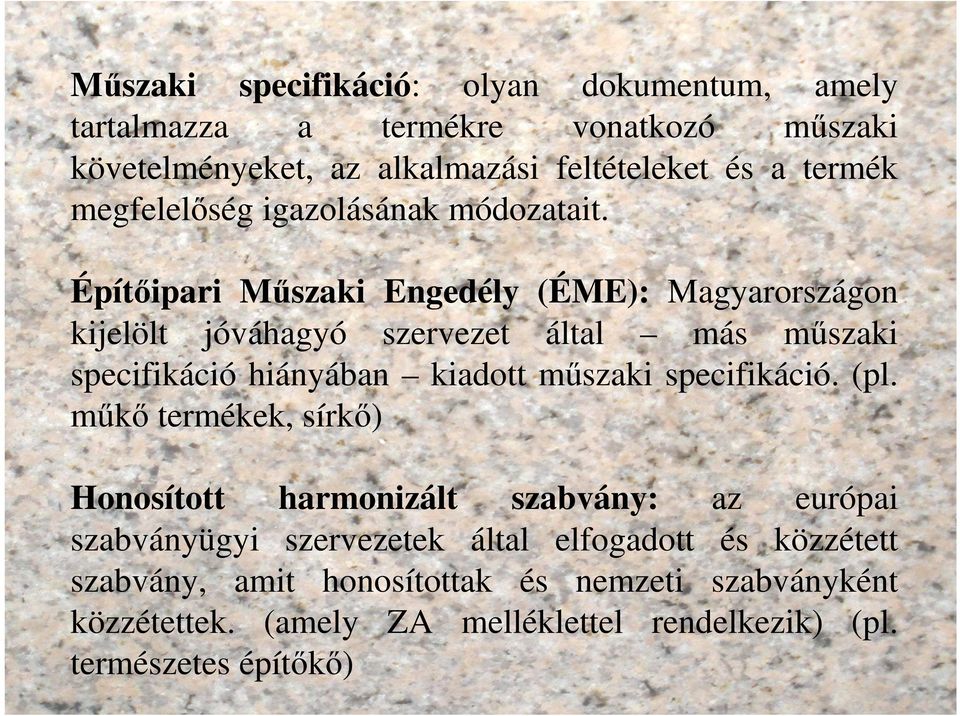

5 Műszaki specifikáció: olyan dokumentum, amely tartalmazza a termékre vonatkozó műszaki követelményeket, az alkalmazási feltételeket és a termék megfelelőség igazolásának módozatait. Építőipari Műszaki Engedély (ÉME): Magyarországon kijelölt jóváhagyó szervezet által más műszaki specifikáció hiányában kiadott műszaki specifikáció. (pl. műkő termékek, sírkő) Honosított harmonizált szabvány: az európai szabványügyi szervezetek által elfogadott és közzétett szabvány, amit honosítottak és nemzeti szabványként közzétettek. (amely ZA melléklettel rendelkezik) (pl. természetes építőkő)

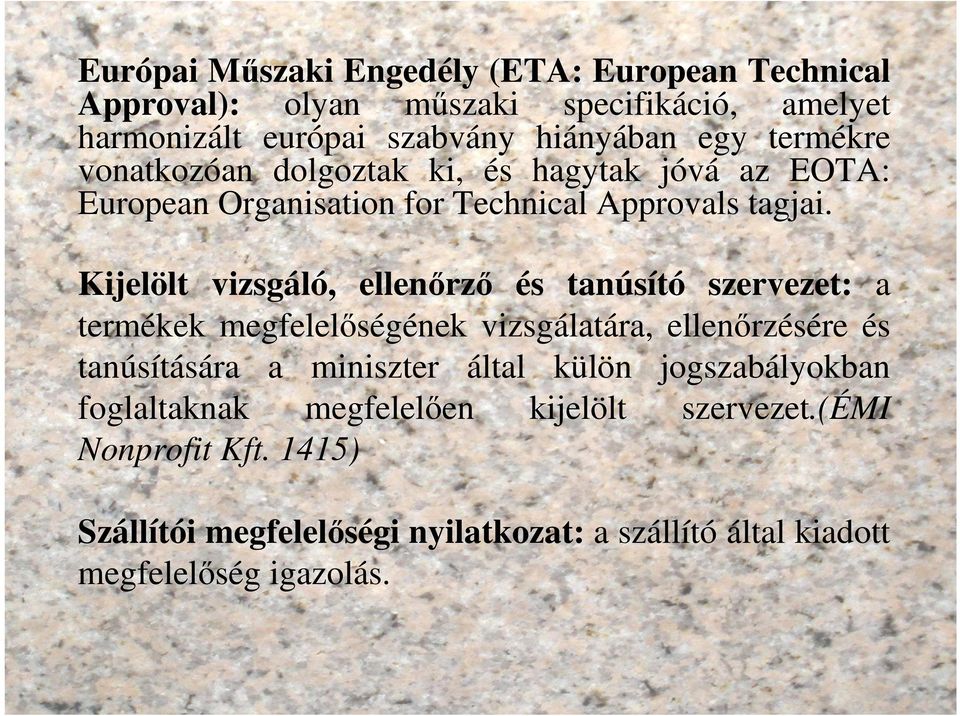

6 Európai Műszaki Engedély (ETA: European Technical Approval): olyan műszaki specifikáció, amelyet harmonizált európai szabvány hiányában egy termékre vonatkozóan dolgoztak ki, és hagytak jóvá az EOTA: European Organisation for Technical Approvals tagjai. Kijelölt vizsgáló, ellenőrző és tanúsító szervezet: a termékek megfelelőségének vizsgálatára, ellenőrzésére és tanúsítására a miniszter által külön jogszabályokban foglaltaknak megfelelően kijelölt szervezet.(émi Nonprofit Kft. 1415) Szállítói megfelelőségi nyilatkozat: a szállító által kiadott megfelelőség igazolás.

7 Megfelelőség igazolás: olyan vizsgálatokon alapuló dokumentum, amely igazolja, hogy a termék megfelel a rá vonatkozó műszaki specifikációban foglalt követelményeknek. Üzemi gyártásellenőrzési tanúsítvány: a kijelölt tanúsító szervezet által kiadott megfelelőség igazolás az üzemi gyártásellenőrzés megfelelőségének tanúsítására.

8 Természetes építőkövek követelményszabványai Szabvány szám MSZ EN 1341: 2002 MSZ EN 1342: 2002 MSZ EN 1343: 2002 Szabvány cím Természetes útburkoló kőlapok külső kövezésre. Követelmények és vizsgálati módszerek Természetes útburkoló kövek külső kövezésre. Követelmények és vizsgálati módszerek Természetes útszegélykövek külső kövezésre. Követelmények és vizsgálati módszerek

9 MSZ EN 1467:2004 (nem harmonizált) MSZ EN 1468:2004 (nem harmonizált) MSZ EN 12059:2008 (nem harmonizált) Természetes építőkövek. Tömbkövek. Követelmények (alapanyagként használható) Természetes építőkövek. Kőlapok. Követelmények (alapanyagként használható pl. sírkőhöz) Természetes építőkövek. Méretes kövek. Követelmények. (teherviselő, egy elemből beépített nyomásnak kitett építőkő, pl. oszlop, balusztrád, pillérek íves burkolatai)

10 MSZ EN 1469:2005 MSZ EN 12057:2005 MSZ EN 12058:2005 Természetes építőkövek. Burkolólapok. Követelmények (falburkoló anyag, vastagsága > 12 mm) Természetes építőkövek. Vékony kőlapok. Követelmények (padló és falburkuló anyag, vastagság < 12 mm) Természetes építőkövek. Járólapok és lépcsőburkoló lapok. Követelmények (vastagság > 12 mm)

11 MSZ EN 771-6: 2006 MSZ 18294: 1986 MSZ EN : 2004 MSZ EN : 2006 Falazóelemek követelményei. 6. rész: Természetes kő falazóelemek Építőkövek Pala és kő átfedéses elhelyezésű tetőfedő és falburkoló termékek. 1. rész: Termékkövetelmények Vízépítési terméskő. 1. rész: Műszaki előírás

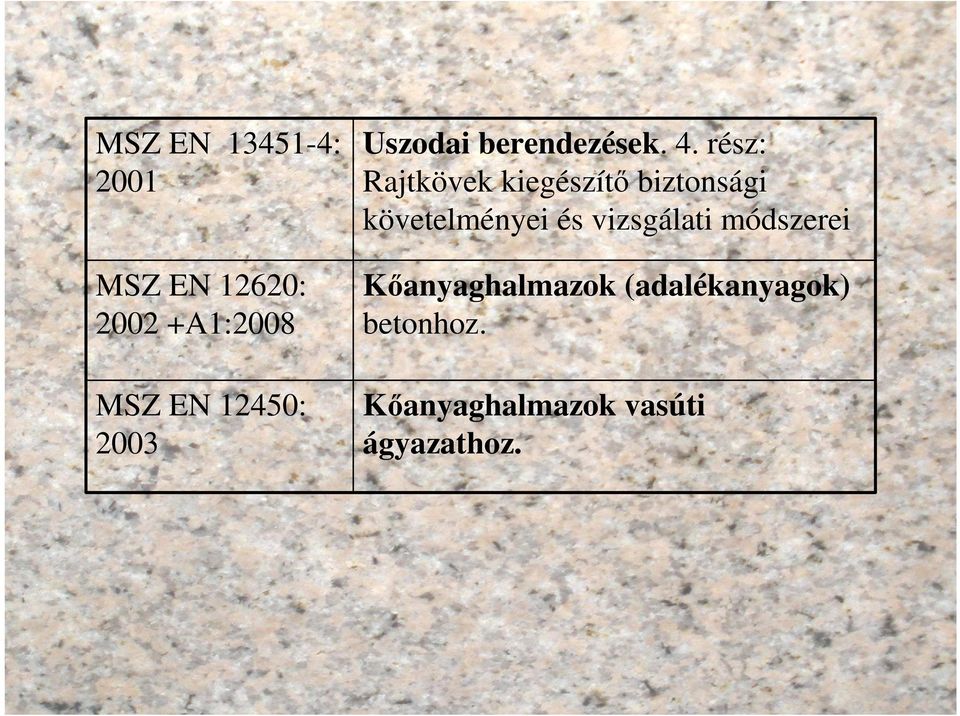

12 MSZ EN : 2001 MSZ EN 12620: A1:2008 MSZ EN 12450: 2003 Uszodai berendezések. 4. rész: Rajtkövek kiegészítő biztonsági követelményei és vizsgálati módszerei Kőanyaghalmazok (adalékanyagok) betonhoz. Kőanyaghalmazok vasúti ágyazathoz.

13 Műkő és mozaiklap termékek követelményszabványai MSZ EN 771-5: 2004 MSZ EN 15285: 2008 MSZ EN 15388: 2008 MSZ EN : 2004 MSZ EN : 2004 Falazóelemek követelményei. 5. rész: Műkő falazóelemek Műkövek. Vékony kőlapok padlók és lépcsők burkolásához, kül- és beltéren Műkövek. Lapok és méretre vágott termékek pipereasztal és konyhai munkafelületek céljára Mozaiklapok. 1. rész: Mozaiklapok beltéri használatra Mozaiklapok. 2. rész: Mozaiklapok kültéri használatra

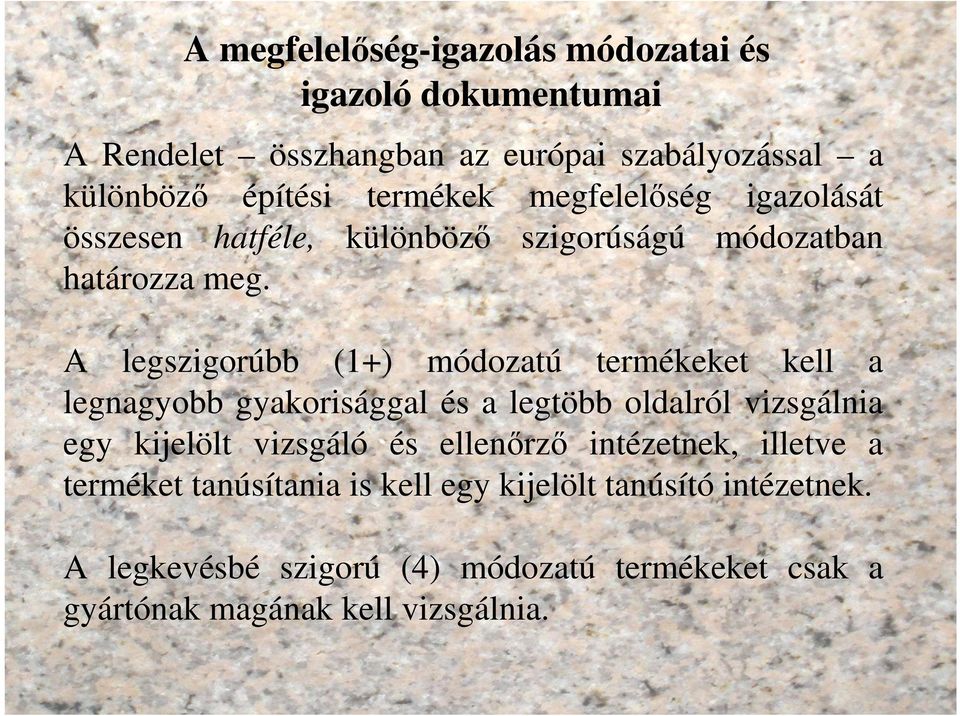

14 A megfelelőség-igazolás módozatai és igazoló dokumentumai A Rendelet összhangban az európai szabályozással a különböző építési termékek megfelelőség igazolását összesen hatféle, különböző szigorúságú módozatban határozza meg. A legszigorúbb (1+) módozatú termékeket kell a legnagyobb gyakorisággal és a legtöbb oldalról vizsgálnia egy kijelölt vizsgáló és ellenőrző intézetnek, illetve a terméket tanúsítania is kell egy kijelölt tanúsító intézetnek. A legkevésbé szigorú (4) módozatú termékeket csak a gyártónak magának kell vizsgálnia.

15 Megfelelőség igazolási módozatok Módozat 2+ Termék neve Természetes építőkő falazóelemek Műkő falazóelemek (I. kategóriájú falazóelemek) A megfelelőséget igazoló dokumentum Üzemi Gyártásellenőrzési Tanúsítvány és Szállítói Megfelelőségi Nyilatkozat

16 Megfelelőség igazolási módozatok Módozat 3* vagy 4 Természetes építőkő termékek Műkő termékek Mozaiklapok Termék neve Pala és kő tetőfedő-és falburkoló termékek A megfelelőséget igazoló dokumentum Szállítói Megfelelőségi Nyilatkozat * tűzvédelmi vagy veszélyes anyag kibocsájtás esetében

17 A megfelelőség-igazolás módozatai és igazoló dokumentumai A táblázatból látszik, hogy a Szállítói Megfelelőségi Nyilatkozatot minden jogszerűen forgalmazott építési termék mellé be kell mutatni. A CE jeles termék esetén EK-Szállítói Megfelelőségi Nyilatkozattal kell igazolni a termék megfelelőségét.

18 A gyártó és forgalmazó feladatai Módozat 1+ Üzemi gyártás ellenőrzési rendszer működtetése A gyártó feladatai A termék első típusvizsgálata Szúrópróba szerű vizsgálat A szállító (gyártó, forgalmazó) feladatai Szállítói megfelelőségi nyilatkozat kiadása Megfelelőségi Tanúsítvány termékhez való csatolása

19 A bejelentett szervezet feladatai Módozat Üzemi gyártás ellenőrzési rendszer alapvizsgálata és folyamatos felügyelete A termék első típusvizsgálata Szúrópróbaszerű vizsgálat Üzemi gyártás ellenőrzési tanúsítvány kiadása Megfelelőségi Tanúsítvány kiadása (csak alapvizsgálat) 3 4

20 A Szállítói Megfelelőségi nyilatkozat tartalmi követelményei A Rendelet 5. számú mellékletének 2. pontja alapján a Szállítói Megfelelőségi nyilatkozatnak a következő adatokat kell tartalmaznia: az építési termék szállítójának (gyártójának, forgalmazójának) nevét, azonosító jelét és címét; az építési termék rendeltetési célját és azonosításához szükséges adatait, a gyártás dátumát, a termék típusát;

21 A Szállítói Megfelelőségi nyilatkozat tartalmi követelményei azon kijelölt (vizsgáló, vagy tanúsító) szervezetek megnevezését, azonosítási számát, amelyek tanúsítványai alapján a megfelelőségi nyilatkozat kiadásra került (4) módozat esetén ez nem szükséges, (3) módozat esetén ez vizsgáló szervezet, (2+) módozatnál pedig tanúsító szervezet; azon műszaki specifikációk felsorolását, amelyeknek az építési termék vizsgálattal igazoltan megfelel; a megfelelőségi nyilatkozat érvényességi idejét; a szállító (gyártó, vagy forgalmazó) megfelelőségi nyilatkozat aláírására felhatalmazott képviselőjének nevét és beosztását;

22 A Szállítói Megfelelőségi nyilatkozat tartalmi követelményei A megfelelőségi nyilatkozat azonosító számát, a kiadás dátumát, a kiállító cégszerű aláírását. A Rendelet nem rendelkezik arról, hogy a Szállítói Megfelelőségi Nyilatkozatnak minden termék mellett eredeti aláírt példányban kellene megjelennie, ezért a fenti utolsó két bekezdésben szereplő aláírások másolatok is lehetnek. A Szállítói Megfelelőségi Nyilatkozatnak külföldi termék esetén is magyar nyelvűnek kell lennie.

23 (4) módozatú építési termékek EK SZÁLLÍTÓI MEGFELELŐSÉGI NYILATKOZAT (CE jeles termék esetén) Azonosító szám: EK SZÁLLÍTÓI MEGFELELŐSÉGI NYILATKOZAT Gyártó neve: Telefon: ... Címe: Fax:.. Honlap:..... A bánya megnevezése:... A gyártás időpontja:... A termék megnevezése: A termék rendeltetési célja (tervezett felhasználási területe): Külső és belső térben, padló - és falburkoló fagyálló anyagként, útburkoló kőanyagként, sziklakertek, kerti csobogók, valamint díszítőkő anyagaként Különleges használati feltételek/utasítások:

24 Műszaki specifikáció, amelynek a termék vizsgálattal igazoltan megfelel: MSZ EN 1469:2005 Természetes építőkövek. Burkolólapok. Követelmények MSZ EN 12057:2005 Természetes építőkövek. Vékony kőlapok. Követelmények MSZ EN 12058:2005 Természetes építőkövek. Járólapok és lépcsőburkoló lapok. Követelmények MSZ EN 1341:2002 MSZ EN 1342:2002 Természetes útburkoló kőlapok külső elhelyezésre. Követelmények és vizsgálati módszerek Természetes útburkoló kövek külső elhelyezésre. Követelmények és vizsgálati módszerek Az Első típusvizsgálatot végezte: ÉMI Nonprofit Kft. Anyagtudományi Divízió Mechanikai Tudományos Osztály 1113 Budapest, Diószegi út 37.

25 A vizsgálati jegyzőkönyv száma: M-4044/2009 A nyilatkozat érvényességi ideje: A nyilatkozatot és a hozzátartozó megfelelőség igazolásokat a gyártó a kiállítását követően 10 évig őrzi..., (a kiszállítás aktuális dátuma).. (felhatalmazott képviselő neve és beosztása) A termék beépítési útmutatóját és a Szállítói megfelelőségi nyilatkozatot átvettem:.... dátum aláírás

26 Építésfelügyeleti ellenőrzések évvégétől idén már a 4. éve! - az ÉMI Nonprofit Kft. folyamatosan részt vesz az építésfelügyeleti és építésügyi hatósági tevékenységgel kapcsolatos szakértői vélemények készítésében, a laboratóriumi vizsgálatok elvégzésében és az építési termékek megfelelőség-igazolásának kérdéseiben, amelyek az ellenőrzések hatékonyságát és színvonalának emelését célozták meg. Fő célkitűzésünk: Laboratóriumi és szakértői háttér biztosítása az építésfelügyeleti ellenőrzéseken az Államigazgatási Hivatal munkatársai számára az ÉMI Nonprofit Kft. országos lefedettségű hálózatával.

27 Építésfelügyeleti ellenőrzések jogszabályi háttere 191/2009. (I. 15.) Korm. rendelet az építőipari kivitelezési tevékenységről 37/2007. (II.13.) ÖTM rendelet az építésügyi hatósági eljárásokról és az építészeti-műszaki dokumentációk tartalmáról 291/2007. (.31.) Kormányrendelet az építésfelügyeleti ellenőrzésekről

28 Építésfelügyeleti ellenőrzések összesítése 2010 Év Helyszín (darab) Szakértő tevékenység és vizsgálat összesen (darab)

29 A műszaki specifikáció A Rendelet összhangban az európai szabályozással az alábbi dokumentumokat jelöli meg, mint egy építési termék lehetséges műszaki specifikációit: - Honosított harmonizált európai szabvány (MSZ EN) - Építőipari Műszaki Engedély (ÉME) - Európai Műszaki Engedély (ETA)

30 Kő termék Első típusvizsgálata

31

32

33 Műkő termék Építőipari Műszaki Engedélye (ÉME)

34

35 Kőlépcső Európai Műszaki Engedélye (ETA)

36 CE címke Egy termékre CE jelet felhelyezni csak honosított harmonizált európai szabvány, vagy Európai Műszaki Engedély (ÉTA) alapján lehet. A CE jel nélkül tehát lehet jogszerűen forgalmazni építési termékeket, amennyiben rendelkeznek Építőipari Műszaki Engedéllyel. A CE címkének külföldi termék esetében is magyar nyelvűnek kell lennie.

37 CE címke A CE címkének a terméken, annak csomagolásán, vagy kísérő dokumentumán kell feltűntetve lennie. A CE jel formáját és tartalmát szintén az adott építési termékre vonatkozó műszaki specifikáció szabályozza. Az alábbiakban néhány példát adunk meg a CE címke felépítésére és tartalmára vonatkozóan.

38 Gyárt rtó: : Yellow Stone Ltd. Pakistan, 1430 Jamadi-us us-sani 3 Gyárt rtó meghatalmazott európai képviselk pviselője: Julius Steiner GmbH 1011 Burgstr. 8, Wien, Austria Tulajdonság Tűzvédelmi osztály Hajlítószil szilárdság Kapocslyuk kitörő erő Fagyáll llóság Év: 2004 Megadott érték A1 Vonatkozó szabvány: EN 1469:2004 Termék: természetes kők burkolólapok lapok Megnevezés: Madzs Tahal pakisztáni homokkő Felhasználási si terület: kül- és s beltéri falburkolatokhoz 8 MPa alsó várható érték 12 Mpa átlagérték 2,0 Mpa szórás 8230 N alsó várható érték N átlagérték 280 N szórás A hajlítószil szilárdság átlag-értékének visszaesése se 12 fagyciklus után: 15 % Tönkremenetel: 60 ciklus Vizsgálati módszerm vizsgálat nélkn lkül l besorolva (a 96/603/EK módosm dosított határozat alapján) EN EN EN Páradiffúziós s tényezt nyező NPD EN Hősokk-állóság Testsűrűség 20 ciklus után: - nincs tömegvesztest megveszteség - a dinamikus rugalmassági gi visszaesése se 6 % 2360 kg/m kg/m 3 EN EN 1936

39

40

41 A beépítés tapasztalatai

42

43 Fagyállósági vizsgálat Európa (MSZ EN) -12 ºC 12 ciklus (fal) 48 ciklus (járófel felület) let) Régi MSZ -20 ºC 25 ciklus (fal) 50 ciklus (járófel felület) let)

44 Kapocslyuk kiszakítás

45 Önrezgésszám gerjesztő és mérő berendezés

46 Színmérő és Visual box

47 Csúszásellenállás vizsgálat SRT ingával

48 Rámpa / lejtős csúszásellenállás vizsgálat

49 FSC 2000 Print súrlódásvizsgáló berendezés

50 Széles korongos koptatógép

51

52 Köszönöm a figyelmet! Törökné Horváth Éva, divízióvezető és Boros Sándor, tudományos munkatárs Anyagtudományi Divízió, Mechanikai Tudományos Osztály telefon: (1)
