224. sz. JOGOSULT SZEMÉLY Institut pro testování a certifikaci, a.s., Zlín, Cseh Köztársaság ÉPÍTŐIPARI MŰSZAKI ENGEDÉLY STO AO /2005/a sz.

Átírás

1 224. sz. JOGOSULT SZEMÉLY Institut pro testování a certifikaci, a.s., Zlín, Cseh Köztársaság ÉPÍTŐIPARI MŰSZAKI ENGEDÉLY STO AO /2005/a sz. kiadva a Cseh Köztársaság kormánya későbbi előírásokkal módosított 63/2002 T.t. sz. rendeletének 2. és 3. a alapján, mely igazolja, hogy az alábbi termék: VIPLANYL Forgalmazó: D PLAST a. s. Lužkovice 206, 763 Zlín, Cseh Köztársaság Cégjegyzékszám: Adószám: CZ Gyártás helye: D PLAST a. s. műszaki jellemzői megfelelnek az általános építési követelményeknek és a termék építési rendeltetésének. Oldalak száma: 7 Mellékletek száma: Kiadás helye és dátuma: Zlín, december 8. Kiadás helye és dátuma a) módosítás: Zlín, december 8. Az engedély érvényessége: 20. december 3. RNDr. Radomír Čevelík a jogosult személy képviselője

2 . Bevezetés A jelen építési műszaki engedélyt (a továbbiakban: ÉME ) a 224. számú jogosult személy adta ki a gyártó kérésére az építési termék megfelelőségének értékelésekor a 32/2005 T.t. sz. kormányrendelettel módosított 63/2002 T.t. sz. kormányrendelet alapján, tekintettel arra, hogy nem léteznek olyan műszaki szabványok és szabályok, amelyek a termék adott építészeti felhasználására vonatkozóan pontosítanák azokat az alapvető követelményeket, amelyeket a terméknek teljesítenie kell. Az engedély meghatározza a termék műszaki jellemzőit, ezek szintjét és megállapításuk módját a 32. sz. kormányrendelettel módosított 63. sz. kormányrendelet. mellékletében foglalt alapvető követelmények tekintetében, valamint a termék építészeti felhasználási körét. 2. A jogosult személy megjelölése A jelen építőipari műszaki engedélyt a zlíni Institut pro testování a certifikaci, a.s sz. jogosult személye adja ki. A 224. sz. jogosult személy a Műszaki Szabványügyi, Metrológiai és Ellenőrzési Hivatal augusztus 30án kelt 30/2006. sz. határozata alapján nyert jogosultságot az ilyen típusú építési termékekre vonatkozóan. A 224. sz. jogosult személy azonosító adatai: Institut pro testování a certifikaci, a.s. Třída Tomáše Bati Zlín Cseh Köztársaság Cégjegyzékszám: Adószám: CZ Tel.: , fax: , director@itczlin.cz 3. A kérelmező és a gyártó megnevezése 3.. A kérelmező megnevezése A megfelelőségértékelési kérelmet az építési termékek gyártásával foglalkozó D PLAST a.s. nyújtotta be. A kérelmező azonosító adatai: D PLAST a.s. Lužkovice Zlín Cseh Köztársaság Cégjegyzékszám: Adószám: CZ Tel.: , fax: , davidpivonka@dplast.cz 3.2. A gyártó megnevezése A vizsgált termék gyártója a D PLAST a.s., Cseh Köztársaság. 4. A termék megnevezése és építőipari felhasználási területének meghatározása 4.. A termék megnevezése és leírása A VIPLANYL egy horganyzott acéllemez, melynek egyik oldala PVCréteggel van bevonva. Ez fokozott ellenállást és védelmet biztosít a korrózióval, illetve az időjárási hatásokkal szemben. A PVCréteg színe világosszürke, ill. a megrendelő igénye szerinti.

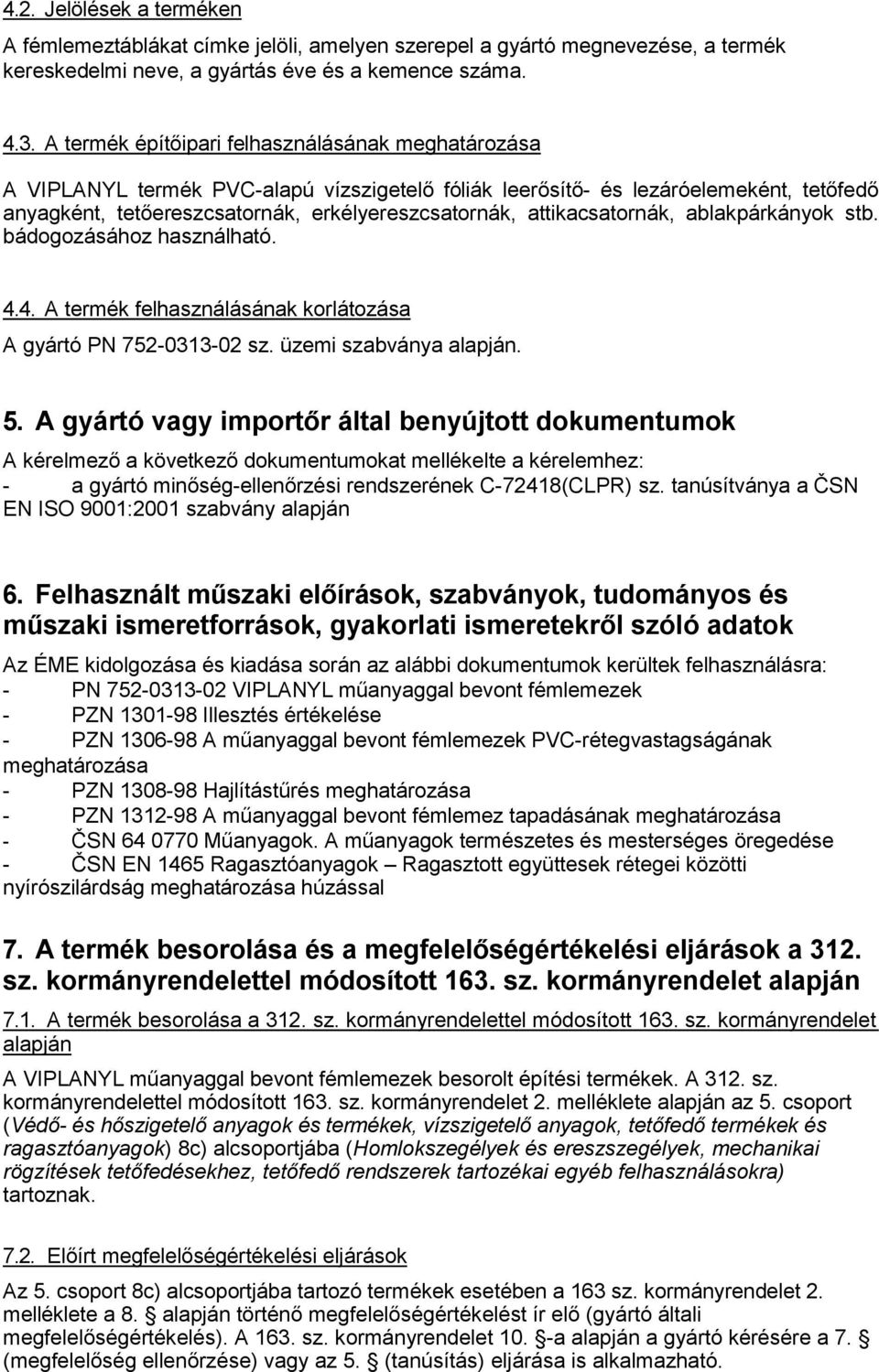

3 4.2. Jelölések a terméken A táblákat címke jelöli, amelyen szerepel a gyártó megnevezése, a termék kereskedelmi neve, a gyártás éve és a kemence száma A termék építőipari felhasználásának meghatározása A VIPLANYL termék PVCalapú vízszigetelő fóliák leerősítő és lezáróelemeként, tetőfedő anyagként, tetőereszcsatornák, erkélyereszcsatornák, attikacsatornák, ablakpárkányok stb. bádogozásához használható A termék felhasználásának korlátozása A gyártó PN sz. üzemi szabványa alapján. 5. A gyártó vagy importőr által benyújtott dokumentumok A kérelmező a következő dokumentumokat mellékelte a kérelemhez: a gyártó minőségellenőrzési rendszerének C7248(CLPR) sz. tanúsítványa a ČSN EN ISO 900:200 szabvány alapján 6. Felhasznált műszaki előírások, szabványok, tudományos és műszaki ismeretforrások, gyakorlati ismeretekről szóló adatok Az ÉME kidolgozása és kiadása során az alábbi dokumentumok kerültek felhasználásra: PN VIPLANYL ek PZN 3098 Illesztés értékelése PZN A ek PVCrétegvastagságának meghatározása PZN Hajlítástűrés meghatározása PZN 3298 A tapadásának meghatározása ČSN Műanyagok. A műanyagok természetes és mesterséges öregedése ČSN EN 465 Ragasztóanyagok Ragasztott együttesek rétegei közötti nyírószilárdság meghatározása húzással 7. A termék besorolása és a megfelelőségértékelési eljárások a 32. sz. kormányrendelettel módosított 63. sz. kormányrendelet alapján 7.. A termék besorolása a 32. sz. kormányrendelettel módosított 63. sz. kormányrendelet alapján A VIPLANYL ek besorolt építési termékek. A 32. sz. kormányrendelettel módosított 63. sz. kormányrendelet 2. melléklete alapján az 5. csoport (Védő és hőszigetelő anyagok és termékek, vízszigetelő anyagok, tetőfedő termékek és ragasztóanyagok) 8c) alcsoportjába (Homlokszegélyek és ereszszegélyek, mechanikai rögzítések tetőfedésekhez, tetőfedő rendszerek tartozékai egyéb felhasználásokra) tartoznak Előírt megfelelőségértékelési eljárások Az 5. csoport 8c) alcsoportjába tartozó termékek esetében a 63 sz. kormányrendelet 2. melléklete a 8. alapján történő megfelelőségértékelést ír elő (gyártó általi megfelelőségértékelés). A 63. sz. kormányrendelet 0. a alapján a gyártó kérésére a 7. (megfelelőség ellenőrzése) vagy az 5. (tanúsítás) eljárása is alkalmazható.

4 7.3. Alkalmazott műszaki útmutatók A Műszaki Szabványügyi, Metrológiai és Ellenőrzési Hivatal koordinációs tevékenységének keretén belül az adott termékcsoporthoz kidolgozták az c sz. műszaki útmutatót, amely alapul szolgál a vizsgált jellemzők körének és a vizsgálatok módszerének meghatározásához Eltérések a műszaki útmutatótól A jelen ÉME kidolgozása a jelen ÉME 7.3. pontjában megjelölt műszaki útmutató alapján történt. Tekintettel arra, hogy a termék egyik oldalán PVCréteggel bevont, az ÉME kidolgozásakor a gyártó PN VIPLANYL ek üzemi szabványa is figyelembe lett véve, és a 8.. táblázatban ismertetett módosításokra került sor. 8. A műszaki jellemzők meghatározása az alapvető követelményekhez kapcsolódóan és meghatározásuk módszerei 8.. Alapvető követelmények és a műszaki jellemzők meghatározása Az alapvető követelményekhez kapcsolódóan vizsgált műszaki jellemzők meghatározása az alábbi táblázat második oszlopában található: Sz. Műszaki jellemző megnevezése Vizsgálati eljárás A vizsgálat tárgya Mintamennyiség Kívánt érték Védőréteg vastagsága PZN Védőréteg tapadása PZN Illesztés nyírószilárdsági PZN 3098 ČSN viselkedése EN Illesztés lefejtési szilárdsága PZN Hajlítástűrés 6 Korrózióállóság (28 nap 56%os kénessavoldatban, 23 Con) 7 Öregedés hő hatására (7 nap 80 Con) 8 Mesterséges időjárási öregedés, h PZN ČSN , 24. p. ČSN , 23. p ČSN , 22. p ČSN T/M E min. 0,6 mm anyagszakadás szakadás illesztésen kívül min. 6 N/mm repedés nélkül anyagszakadás szakadás illesztésen kívül az illesztés lefejtési szilárdsága módosul: min. 5 N/mm anyagszakadás szakadás illesztésen kívül az illesztés lefejtési szilárdsága módosul: min. 4 N/mm felszíni repedés nélkül Megjegyzés: T termék tanúsítása; M termék megfelelőségének ellenőrzése; E tanúsított termék ellenőrzése 8.2. A műszaki jellemzők megállapítási módszerének meghatározása A közölt táblázatban az egyes vizsgált műszaki jellemzők értékelési módszerének meghatározására szolgáló irányadó előírások listája, valamint a tanúsításhoz (T), a termék megfelelőségének ellenőrzéséhez (M), illetve a gyártásellenőrzési rendszer és a termékekhez előírt követelmények betartásának ellenőrzéséhez (E) szükséges minták minimális száma is szerepel.

5 8.3. A műszaki jellemzők kívánt szintje A táblázat utolsó oszlopában az egyes műszaki jellemzők azon kívánt értékei szerepelnek, amelyek a terméknek a jelen ÉME 4.3. és 4.4. pontjában leírt építési felhasználásaihoz lettek megállapítva A termékre vonatkozó egyéb műszaki előírások A termék fogyasztói, gyűjtő vagy szállítási csomagolására a későbbi előírásokkal módosított csomagolásokról szóló 477/200 T.t. sz. törvény előírásai vonatkoznak. A termékre ezenfelül vonatkozik a Környezetvédelmi Minisztérium 22/2004 T.t. sz. végrehajtásról szóló határozatával módosított, vegyi anyagokról és vegyi készítményekről szóló 356/2003 T.t. sz. törvény, amely meghatározza azon veszélyes vegyi anyagok és vegyi készítmények listáját, amelyeket tilos forgalmazni, illetve amelyek forgalomba hozatala vagy használata korlátozott. A gyártó kizárólag olyan adalékanyagokat (stabilizátorokat, tűzgátlókat stb.) alkalmazhat, amelyek használata nincs rendeletben korlátozva. 9. A gyártásellenőrzési rendszer értékelésére vonatkozó követelmények pontosítása A gyártásellenőrzési rendszerre vonatkozó követelményeket a módosított 63/2002 T.t. sz. rendelet 3. melléklete tartalmazza. Megjegyzés: Csak az 5. alapján történő megfelelőségértékelésnél veendők figyelembe. 9.. A gyártó gyártásellenőrzési rendszerrel kapcsolatos kötelességei A gyártó köteles olyan gyártásellenőrzési rendszert biztosítani, hogy az általa forgalmazott valamennyi termék megfeleljen a műszaki dokumentációnak és különösen az alapvető követelményeknek. Az alábbi táblázat a gyártóval szembeni minimális követelményeket tartalmazza a gyártásellenőrzési rendszer biztosítására vonatkozóan: Sorsz. Minőségbiztosítási rendszer területe Követelmények pontosítása Gyártási felelősség A gyártó kijelölt munkatársai felelnek a termék minőségét befolyásoló alapanyagok, anyagok és termékek beszerzéséért, a gyártási folyamat irányításáért, az ellenőrzésekért és a vizsgálatokért, az ellenőrző, mérő és tesztberendezésekért, valamint a termék kibocsátásának engedélyezéséért. 2 Felelősség a teljes minőségellenőrzésért A vezetőség meghatározott tagja felel a termékek teljes minőségellenőrzéséért, ideértve a felülvizsgálatot, valamint a korrekciós és megelőző intézkedésekkel kapcsolatos felelősséget. 3 Gyártástechnológiai eljárás A gyártó a szükséges pontossággal kidolgozza a gyártástechnológiai eljárást. A hatályos technológiai és gyártási előírásoknak elérhetőknek kell lenniük a megfelelő munkahelyeken. 4 Műszaki előírások A gyártó meghatározza a termék műszaki specifikációit, részletes műszaki jellemzőit, és építési felhasználásának módját. 5 Nyilvántartás vezetése A gyártó nyilvántartást vezet a felhasznált alapanyagok, anyagok és termékek jellemzőiről, a gyártásról, a gyártási és kontrollvizsgálatokról, a mérőeszközök hitelesítéséről és kalibrálásáról, valamint a termék minőségével kapcsolatban felmerült panaszokról. A nyilvántartást azonosíthatóan és olvashatóan kell vezetni, és biztonságosan kell archiválni. 6 Gyártó és anyagmozgató berendezések A gyártó gondoskodik róla, hogy a szükséges gyártóberendezések megfelelő állapotban legyenek.

6 7 Ellenőrzés és vizsgálat A gyártó az ellenőrzési és vizsgálati eljárások (belépési, közbenső, kibocsátási) kidolgozott tervével rendelkezik. Az ellenőrzéseket és vizsgálatokat ennek a tervnek megfelelően hajtja végre. Az aktuális ellenőrzési és vizsgálati eljárások megtalálhatók a megfelelő helyeken. A gyártó a vizsgálatokról és ellenőrzésekről nyilvántartást vezet és őriz. 8 Mérőeszközök a termelési, ellenőrzési és vizsgálati folyamat biztosítására A gyártó meghatározza a termelési, ellenőrzési és vizsgálati folyamat biztosítására szolgáló mérőeszközöket, ezekről nyilvántartást vezet, és gondoskodik a megfelelő állapotukról. A gyártó a metrológiai törvény értelmében megfelelő nyilvántartást vezet és őriz a mérőeszközök hitelesítéséről és kalibrálásáról. 9 A termékek csomagolása és A gyártó biztosítja a termékek csomagolását és megjelölését a megadott megjelölése követelmények teljesítéséhez szükséges mértékben. 0 Tárolóhelyek A gyártó rendelkezik megfelelő tárolóhellyel a felhasználandó alapanyagok, valamint a késztermékek tárolására és kibocsátására. Használati utasítás a termékhez 2 Alapvető megelőző intézkedések biztosítása A gyártó cseh nyelvű használati és karbantartási utasítást dolgoz ki a termékhez. A gyártó biztosítja az alapvető megelőző intézkedéseket (pl. a dolgozók oktatását a termékminőséget befolyásoló funkciókkal, a minőségre vonatkozó bejegyzések használatával és a vásárlói panaszokkal kapcsolatban) A gyártásellenőrzési rendszer ellenőrzésének felelőssége A 32. sz. kormányrendelettel módosított 63. sz. kormányrendelet 7. a szerinti eljárás a megfelelőség ellenőrzése A 7. alapján, megfelelőségellenőrzés útján történő értékelés esetén kizárólag a gyártót terheli a teljes felelősség a gyártásellenőrzési rendszer megvalósításáért, dokumentálásáért és üzemeltetéséért, a belső ellenőrzéseket, valamint a gyártó által importált termékek ellenőrzését is beleértve. A jogosult személy részéről csupán az ellenőrző mechanizmus érvényesül: a termékminták vizsgálata, amely igazolja a megfelelést a jelen ÉME 6. fejezetében meghatározott paramétereknek és kritériumoknak. A tesztek befejezését követően a jogosult személy vizsgálati jegyzőkönyvet ad ki korlátozott, 3 éves érvényességgel. A vizsgálati jegyzőkönyv érvényességének lejárta előtt a gyártó vagy az importőr felkéri a vizsgálati jegyzőkönyvet kiadó jogosult személyt újabb vizsgálatok elvégzésére és az új megállapításokat tartalmazó új vizsgálati jegyzőkönyv kiadására A 32. sz. kormányrendelettel módosított 63. sz. kormányrendelet 5. a szerinti eljárás tanúsítás A gyártásellenőrzési rendszer megvalósításáért, dokumentálásáért és üzemeltetéséért a gyártóé a kizárólagos felelősség. Építési termékek behozatala esetén a behozott termékek ellenőrzésért az importőr felel. A gyártó a kibocsátási ellenőrzés keretén belül saját eszközökkel vagy egy akkreditált laboratórium bevonásával biztosítja a vizsgálatokat legalább az alábbi terjedelemben: Védőréteg vastagsága Védőréteg tapadása Illesztés nyírószilárdsági viselkedése Illesztés lefejtési szilárdsága Hajlítástűrés 4 óránként x hetente x anyagmódosítás esetén anyagmódosítás esetén anyagmódosítás esetén A mintákat a gyártó véletlenszerűen vételezi a technológiai berendezés kilépő oldalán. A jogosult személy mint a megfelelőségértékelési folyamat résztvevője rendszeresen, 2 havonta egyszer ellenőrzi a gyártásellenőrzési rendszer megfelelő működését vagy a termékellenőrzés megfelelő működését az importőrnél, valamint a termékre vonatkozó előírt követelmények betartását. A tanúsítvány érvényességének és a termék további forgalmazhatóságának az a feltétele, hogy a gyártónak vagy az importőrnek átadott jelentésben pozitív eredménnyel szerepeljenek a végrehajtott ellenőrző eljárások.

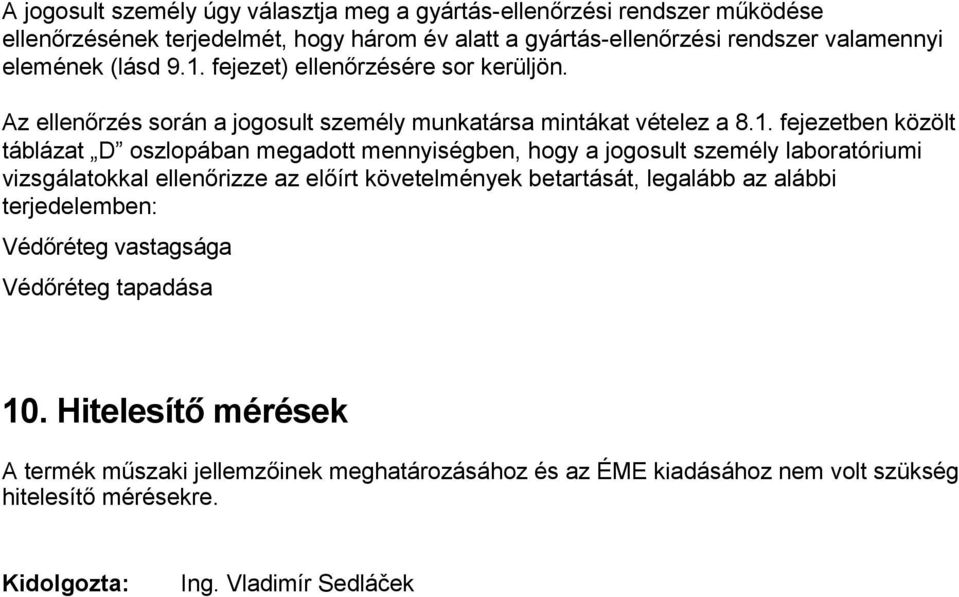

7 A jogosult személy úgy választja meg a gyártásellenőrzési rendszer működése ellenőrzésének terjedelmét, hogy három év alatt a gyártásellenőrzési rendszer valamennyi elemének (lásd 9.. fejezet) ellenőrzésére sor kerüljön. Az ellenőrzés során a jogosult személy munkatársa mintákat vételez a 8.. fejezetben közölt táblázat D oszlopában megadott mennyiségben, hogy a jogosult személy laboratóriumi vizsgálatokkal ellenőrizze az előírt követelmények betartását, legalább az alábbi terjedelemben: Védőréteg vastagsága Védőréteg tapadása 0. Hitelesítő mérések A termék műszaki jellemzőinek meghatározásához és az ÉME kiadásához nem volt szükség hitelesítő mérésekre. Kidolgozta: Ing. Vladimír Sedláček
