1 KONFERENCIASOROZAT 2015 KONFERENCIASOROZAT 2015 PREFA Hungária Kft (30) Budaörs, Gyár utca 2. SZERVEZŐK SZAKMAI VÉDNÖK MÉDIATÁMOGATÓK

2 » Alapítás éve: 1946» Cégközpont, gyártás: Marktl/Lilienfeld, Ausztria» Európai jelenlét: 21 ország» Magyarországi leányvállalat alapítása: 2004» Termékek száma > 4000» Termékcsoportok: tetőfedés, homlokzatburkolat, vízelvezetés» Alapanyag: alumínium ötvözet

3 CLASSIC ZSINDELY ROMBUSZ FX.12 PREFALZ

4 SIDINGS REYNOBOND PREFALZ PROFILHULL ÁM FX.12 FOGAZOTT PROFIL

5

6 TERVEZŐI TERMÉKKIÍRÁS KONFERENCIASOROZAT 2015

7

8 » PREFA PREFALZ (korcolható lemezfedés) Alapvető tulajdonság ME Érték Vonatk. szabvány Anyagvastagság mm 0,7 MSZ EN Korcolhatósági minőség H41 MSZ EN 507 Tűzállóság A1 MSZ EN 507 Bevonat típusa szerves MSZ EN Bevonat vastagság µm >20µm <35µm MSZ EN Rugalmassági modulusz N/mm MSZ EN 507 Olvadáspont C 660 MSZ EN 507 Sűrűség kg/m MSZ EN 507 Szakítószilárdság Rm min. N/mm MSZ EN 507 Szakadó nyúlás % 6 - >30 MSZ EN 507

9 » PREFA kiselemes fedések, Classic elem Alapvető tulajdonság ME Érték Vonatk. szabvány Anyagvastagság mm 0,7 MSZ EN 507 Elem szélesség mm 420 Elem hossz mm 240 Bevonat típusa szerves MSZ EN 1396 Bevonat vastagság µm >20µm <35µm MSZ EN 1396 Rugalmassági modulusz N/mm MSZ EN 507 Olvadáspont C 660 MSZ EN 507 Sűrűség kg/m MSZ EN 507 Szakítószilárdság Rm min. N/mm MSZ EN 507 Szakadó nyúlás % 1-30 MSZ EN 507

10 » Az építményeket úgy kell megtervezni és kivitelezni, hogy életciklusuk alatt higiéniai, egészségi és biztonsági szempontból ne jelentsenek veszélyt sem az azt építőkre, sem a lakókra, sem a szomszédokra, és építésük, használatuk és lebontásuk közben teljes életciklusuk alatt ne gyakoroljanak túlzott hatást sem a környezet minőségére, sem az éghajlatra különösen a következők által:

11 a) mérgező gázok kibocsátása; b) veszélyes anyagok, illékony szerves vegyületek, üvegházhatást okozó gázok vagy veszélyes részecskék kibocsátása a beltéri vagy kültéri levegőbe; c) veszélyes sugárzás kibocsátása; d) veszélyes anyagok kibocsátása talaj- vagy tengervízbe, felszíni vizekbe vagy a talajba; e) az ivóvízre más módon káros hatású veszélyes anyag vagy anyagok ivóvízbe történő kibocsátása; f) nem szakszerű szennyvízelvezetés, füstgáz-kibocsátás, a szilárd vagy folyékony hulladék nem szakszerű ártalmatlanítása; g) nedvesedés az építmények egyes részeiben vagy az építmények belső felületein.

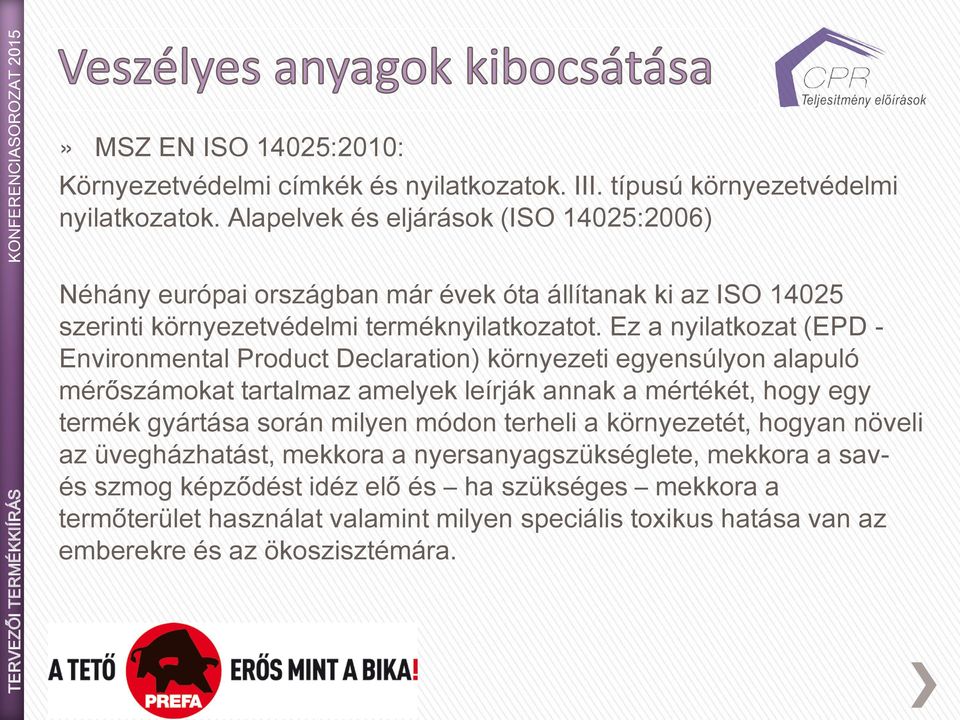

12 » MSZ EN ISO 14025:2010: Környezetvédelmi címkék és nyilatkozatok. III. típusú környezetvédelmi nyilatkozatok. Alapelvek és eljárások (ISO 14025:2006) Néhány európai országban már évek óta állítanak ki az ISO szerinti környezetvédelmi terméknyilatkozatot. Ez a nyilatkozat (EPD - Environmental Product Declaration) környezeti egyensúlyon alapuló mérőszámokat tartalmaz amelyek leírják annak a mértékét, hogy egy termék gyártása során milyen módon terheli a környezetét, hogyan növeli az üvegházhatást, mekkora a nyersanyagszükséglete, mekkora a savés szmog képződést idéz elő és ha szükséges mekkora a termőterület használat valamint milyen speciális toxikus hatása van az emberekre és az ökoszisztémára.

13

14 2.11 Használati szakasz A félkész termékként szállított anyag használati szakasza a beépítést végző cég megmunkálásától függ. Rendeltetésszerű használat esetén az anyag összetétele sem a megmunkálás, sem a használat során nem változik meg Környezet és egészség a használat során A bevonatos alumínium szalagok megfelelő használata során sem a környezettel, sem az egészséggel kapcsolatban nem jelentkezik kölcsönhatás Referencia-használati szakasz Az építőiparban használt többféle alumínium anyag használati ciklusát gyakran az épület használati ciklusa határozza meg. Az önmagát passziváló felületnek köszönhetően csekély a karbantartási igény. Rendeltetésszerű használat esetén 70 évet meghaladó használati ciklusból indulunk ki Különleges hatások» Tűz» Az EN13501alapján az alumínium és az alumínium ötvözetek A1 építőanyag osztályba sorolhatóak, és így nem járulnak hozzá az égéshez.» Víz» Előre nem látható vízzel történő kapcsolat esetén nem jelentkezik a környezetre káros hatás. A bevonatos alumínium lemezek érzéketlenek a vízzel szemben.» Mechanikai lebontás» Mechanikai bontás esetén az anyagok kötött formában maradnak Használati ciklus vége A késztermék újbóli felhasználása nincs tervben. Az alapanyag teljes mértékben újrahasznosítható. A használati ciklus végén a terméket egy alumínium újrahasznosító üzembe lehet szállítani.

15 A hófogó alkalmazásának célja, hogy megakadályozzuk a hótömeg megcsúszását a tető felületén. Ennek módjai: 1. Folytonos vonalszerű hófogás 2. Pontszerű hófogók alkalmazása a tető teljes felületén 3. Pontszerű hófogók alkalmazása folytonos vonalszerű hófogóval kiegészítve OTÉK: 60. (2) A közötti hajlásszögű, és a fémlemez fedésű tetőt hófogósorral kell ellátni, ha az eresz élvonala közlekedésre szolgáló területtel határos. A 10 m- nél hosszabb esésvonalú tetőt egymás felett több hófogósorral kell megvalósítani. Tartószerkezeti hatások az Eurocode 1 szerint Általános hatások, hóteher: MSZ EN A szabvány az épületek hóteher-számításának alapelveit határozza meg.

16

17 TERVEZŐI TERMÉKKIÍRÁS KONFERENCIASOROZAT 2015

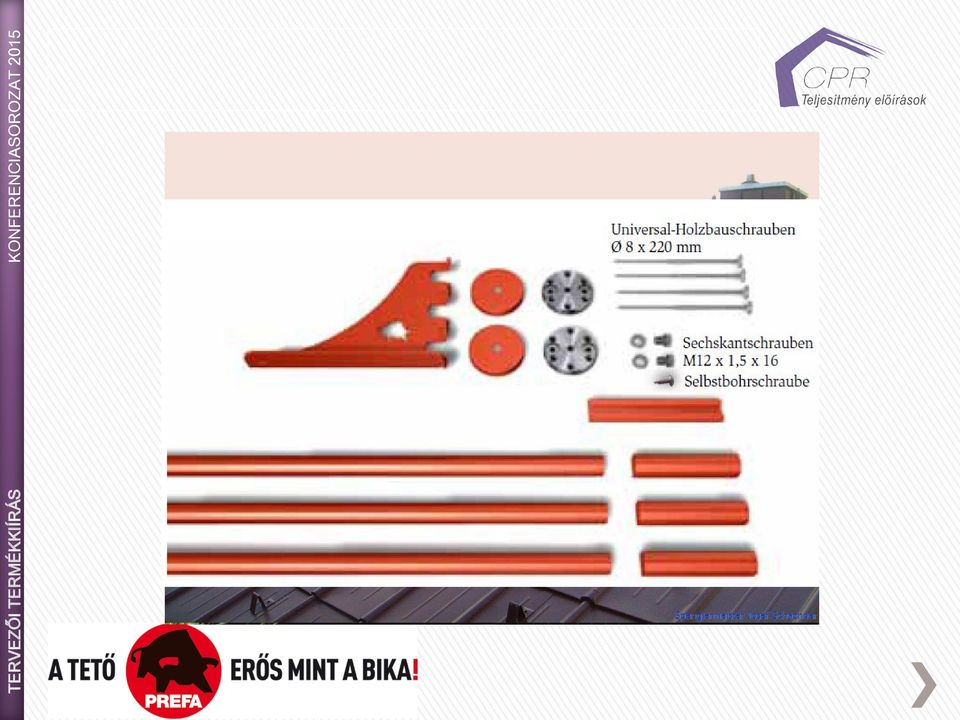

18 TERVEZŐI TERMÉKKIÍRÁS KONFERENCIASOROZAT 2015

19 A hóteher értékét a következő képlettel kell számítani: s = µ i C e C c s k ahol µ i az alaki tényező; C e a szél miatti csökkentő tényező (= 1,0); C t a hőmérsékleti csökkentő tényező (= 1,0); s k a felszíni hóteher karakterisztikus értéke. S k =0,25 (1+A/100); ahol A a tengerszint feletti magasság és Magyarország teljes területése s k 1,25kN/m2 Alaki tényező félnyereg- és nyeregtető esetén: A hóteher biztonsági tényezője: γ = 1,5

20 Helyszín: Mátraháza (730mBf) Hajlásszög: 27 Nyeregtető s k =0,25 (1+730/100)=2,075 µ=0,8+0,8 α/30=1,52 s=1, ,075=3,154kN/m 2 Biztonsági tényező figyelembe vételével: 4,731kN/m 2

21

22

23 » MŰSZAKI SZAKTANÁCSADÁS» TELJESÍTMÉNYNYILATKOZATOK» ELVÁRT, JAVASOLT JELLEMZŐK» CSOMÓPONTI MEGOLDÁSOK» OKTATÁS» EGYEDI MŰSZAKI MEGOLDÁSOK KIDOLGOZÁSA

24 KÖSZÖNÖM A FIGYELMET! PREFA HUNGÁRIA KFT. NEMERE JUDIT
