1 alkalmazástechnika mon o-c ov er é rvé nye s : május 1-től

2 A MOno-cover tetőrendszer Kétségtelenül az épület egyik legfontosabb része a tető. A modern építészetben már gyakran az 5. homlokzatként emlegetik. Egyre nagyobb igény mutatkozik az egységes, homogén megjelenésű házak iránt, és ilyen esetekben a tető és a homlokzat egy egységgé integrálódik. Az új MONO-COVER rendszer segítségével nagyelemes homlokzatburkoló lapokat alkalmaznak a meredek tető lefedésére. A legnagyobb figyelmet ennél a konstrukciónál a csomópontok megtervezésére és a szakszerű kivitelezésre kell fordítani. A felépítés alapja a födémszerkezetre elhelyezett vízszigetelő réteg. A tető megfelelő vízelvezetésének érdekében a vízzárást biztosító rétegre felfekvő alumínium alátétszerkezet rögzítési pontjai a vízelvezetés szintje felett helyezkednek el. Ezekhez az alumínium alátétszerkezethez szegecselik a homlokzatburkoló lapokat. 2

Az új MONO-COVER rendszer segítségével nagyelemes homlokzatburkoló lapokat alkalmaznak a meredek tető lefedésére.

3 MONO-cover MONO-COVER TETŐRENDSZER tényleges méret gyártási méret Lapméret 1800 x 1200 mm 1810 x 1230 mm 2500 x 1200 mm 2530 x 1230 mm 3000 x 1200 mm 3030 x 1230 mm Vastagság (mm) 8/12 Színek tectura Natura Classica C (anyagában szinezett) Fuga szélesség legalább lapvastagságnyi (nyitott fugák) szerkezeti Felépítés magasság legalább 8 cm (élekkel együtt) vízszigetelés: EPDM lapostető fóliával (min. 1,3 mm vastag) Tetőhajlásszög homlokzatburkoló lapoknál min. 3 lapostetőnél min. 1 A homlokzatburkoló lapok szennyeződésének elkerülésére ajánlott a meredekebb tetőhajlásszög vagy a sötétebb szín használata. Lapostető szigetelése A vízszigetelő réteget, az EPDM (lapostető) fóliát, a szél szívó hatása ellen feltétlenül biztosítani kell ( ragasztás / kapocs)! függőleges Z-alumínium profilok vízszintes Z- alumínium profilok ok Alátétszerkezet A tartó profilokat statikailag méretezni kell ( hóteher, szélteher...stb. ). Rögzítés A homlokzatburkoló lapokat szegecsekkel kell rögzíteni. (Távtartót és fúrósablont kell használni!) 8 mm vastag táblák: 4 x 19/K 15mm: színre fújt, EPDM központosító gyűrűvel ellátott szegecsekkel 12 mm vastag táblák 4 x 25/K 15mm: színre fújt, EPDM központosító gyűrűvel ellátott szegecsekkel SZERELÉS Az szerelés során az Eternit Kft. alkalmazástechnikai anyagaiban levő irányelveket kell betartani (raktározás, vágás, fúrás, anyagmozgatás, élkezelés...stb.). RÖGZÍTÉS PEREMEKNÉL függőleges vízszintes mm mm A homlokzatburkoló lapok túlnyúlása a profiloknál maximum 50 mm. FURATKIOSZTÁSI SÉMA ÉS A FUGAHÉZAG TŰRÉSHATÁRAI Az Eternit homlokzati alkalmazástechnikának megfelelően és esztétikai kritériumok alapján. MAXIMÁLIS RÖGZÍTÉSI és alátámasztási TÁVOLSÁGok (négyzetrácsos elosztásban) tábla vastagsága hóterhelés kn/m 2 -ban 1,0 2,0 3,0 8 mm 400 mm 400 mm 350 mm 12 mm 650 mm 550 mm 500 mm 3 HÓFOGÓK KIALAKÍTÁSA statikai követelményeknek megfelelően a helyi időjárási viszonyokhoz alkalmazva Nincs szegecselés! Rögzítés: alátétes csavarokkal (fix- és csúszópontok) Projekt tanácsadás, felvilágosítás az Cembrit Kft. Értékesítési Irodájából: Gérusz Tamás, mobil: / , tel.: 1/ , fax: 1/ , info@cembrit.hu

(min. 1,3 mm vas- tag) Tetőhajlásszög homlokzatburkoló lapoknál min. 3 lapostetőnél min.

4 ( ill. a statikai követelményeknek megfelelően ) A vízszigetelő réteget, az EPDM (lapostető) fóliát, a szél szívó hatása ellen feltétlenül biztosítani kell! általános METSZET 1. ábra ETERNIT homlokzatburkoló lap stat. követelmények szerint ( vízszintes ) csavar ( függőleges ) max. 3 m hosszú tömítő gumigyűrű 4 min. magasság ha a tető hajlásszöge: ill. épületgépészeti igények szerint min.: rögzítési részletrajz 2. ábra

szívó hatása ellen feltétlenül biztosítani kell! általános METSZET 1.

5 min.: túlnyúlás kiszellőzés Ereszcsatorna fűtés kötelező os lesarkítás ereszcsatorna kialakítása epdm FÓLIÁVAL alacsony hajlásszögű tetőnél 3. ábra min.: túlnyúlás os lesarkítás kiszellőzés Ereszcsatorna fűtés kötelező. ereszcsatorna kialakítása BÁDOGlemezzel meredek hajlásszögű tetőnél 4. ábra 5

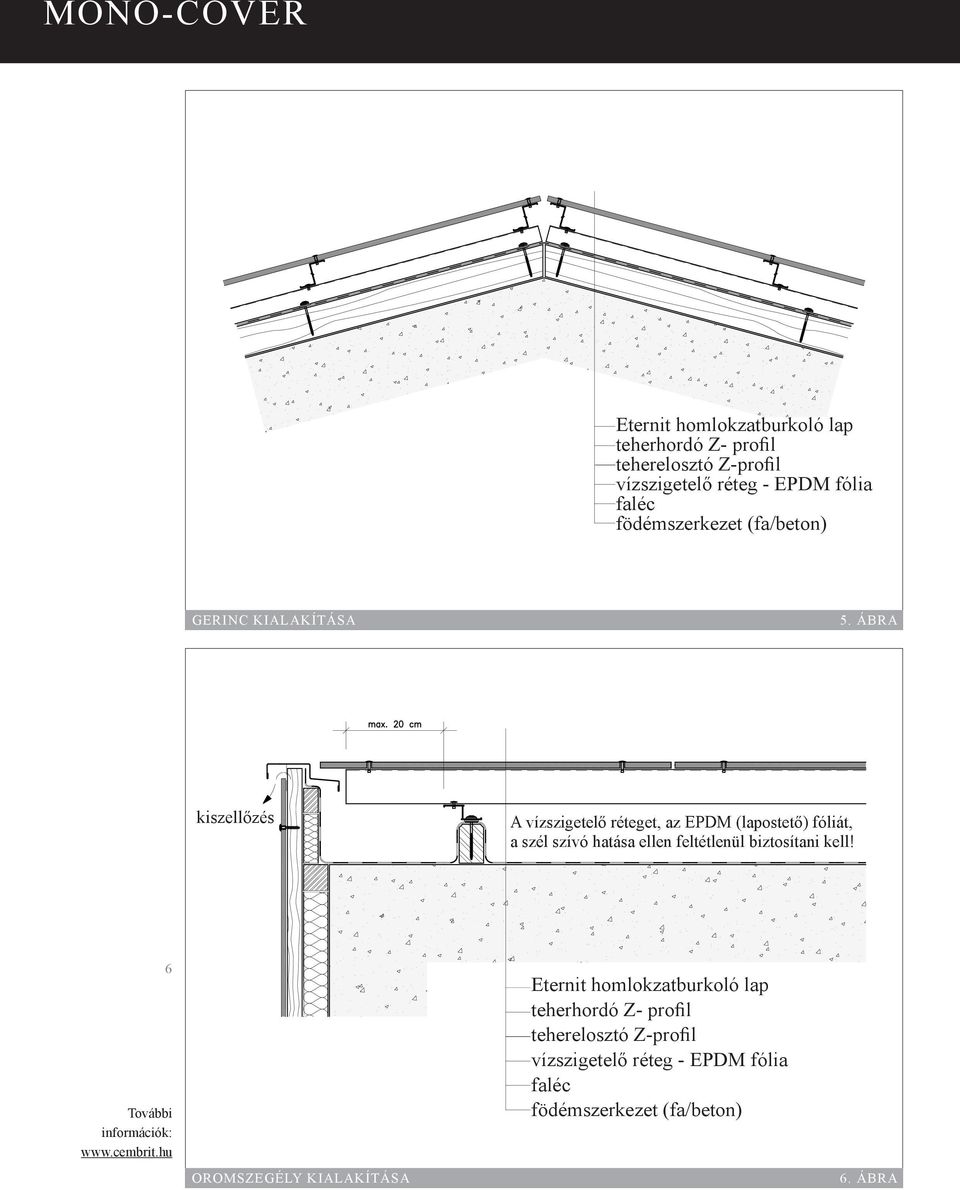

6 GERINC kialakítása 5. ábra kiszellőzés A vízszigetelő réteget, az EPDM (lapostető) fóliát, a szél szívó hatása ellen feltétlenül biztosítani kell! 6 oromszegély kialakítása 6. ábra

7 A RÖGZÍTÉS ALÁTÉTES CSAVAROKKAL, NEM SZEGECSELÉSSEL TÖRTÉNIK!!! Hófogók kialakítása 7. ábra 7

8 CEMBRIT KFT. ÉRTÉKESÍTÉSI IRODA 1037 Budapest, Bécsi út 85. Tel / , Fax +36-1/
