1 edőny Garázskapu POTOS KATALÓGUS

2 ELÉHETŐ SZÍNEK SZÍN SK 250 SK 300 SK 350 PA 55 PA ezüst fehér szürke világos bézs világos szürke sötétbarna világosbarna krémfehér elefántcsont antracyt olíva dió aranytölgy 1

3 TECHNIKAI ADATOK PA-55, PA-77 - Tekeredési táblázat Maximum redőnymagasság (cm) Tokméret (mm) Tengely átmérő: ø60 (mm) WB feltolásgátlóval szélesség: 2,5m Tengely átmérő: ø70 (mm) WB feltolásgátlóval szélesség: 2,5-től 3m Tengely átmérő: ø70 (mm) WB feltolásgátlóval ALUMINIUM PA-55 ø60-wb PA-55 ø70-wb PA-77 ø70-wb SK SK SK Végelem-méretek, furathelyek I II D III D A 22 A C A C C

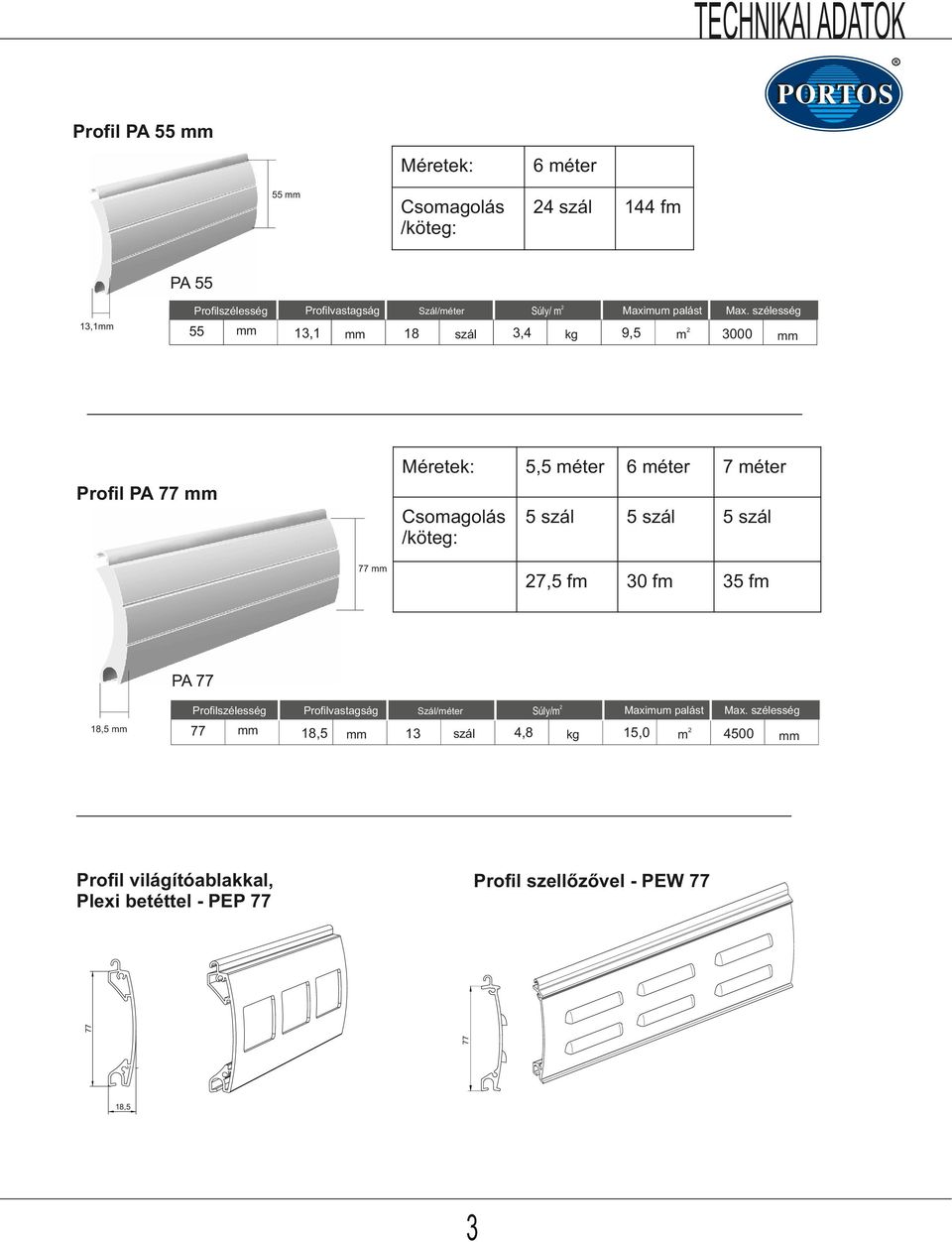

4 TECHNIKAI ADATOK Profil PA 55 mm 55 mm Méretek: 6 méter Csomagolás /köteg: 24 szál 144 fm PA 55 Profilszélesség 13,1mm 55 mm Profilvastagság 13,1 mm Súly/ m2 Szál/méter 18 szál 3,4 Maximum palást kg 9,5 m 2 Max. szélesség 3000 mm Méretek: 5,5 méter 6 méter 7 méter Csomagolás /köteg: 5 szál 5 szál 5 szál 27,5 fm 30 fm 35 fm Profil PA 77 mm 77 mm PA 77 Profilszélesség 18,5 mm 77 mm Profilvastagság 18,5 mm 2 Súly/m Szál/méter 13 szál Profil világítóablakkal, Plexi betéttel - PEP 77 4,8 kg Maximum palást Max. szélesség 15, m Profil szellőzővel - PEW 77 18,5 3 mm

5 TECHNIKAI ADATOK LD-55 ZÁÓLÉC 55 profil: PA 55 mm 12 ZÁÓLÉCEK profil: PA 77 mm LD PED-77 KA PP - 55 LEFUTÓ - kefézve, fóliázva, profil: PA 55 mm 75 27,3 18,3 36 PP - 77 LEFUTÓ - kefézve, fóliázva, profil: PA 77 mm 95 24,3 34,3 37,1 4

6 TECHNIKAI ADATOK TOK: 250/300 mm LAMELLA: PA 55 TENGELY: ø a,b,c. 3. 4,5,6, , ,12,13, , ,22. Arriter: APA-55 NHK-s motorfelfogató lemez Csapágytartó: U-B Végelem - 250,300 mm (jobb, bal): BS-... Tengelyvég 60mm, csappal: OBS-60-PVC Záróléc, gumizva: LD 55 Csapágy ø40: K-L40 Tok - 250, 300 mm (alsó, felső): SK Profil: PA 55 mm Lefutó, kefézve: PP 55 Lamella megvezető: B-P-1 Tengely: ø60 Motor Motoros feltolásgátló szett: WB3-...

7 TECHNIKAI ADATOK TOK: 250/300 mm LAMELLA: PA 55 TENGELY: ø a,b,c,d. 3. 4,5,6, , ,12,13,14. Arriter: APA-55 NHK-s motorfelfogató lemez Csapágytartó: U-B Végelem- 250,300 mm (jobb, bal): BS-.. Tengelyvég: OBS-70 Záróléc, gumizva: LD 55 Csapágy ø40: K-L40 Tok - 250, 300 mm (alsó, felső): SK , ,22, Profil: PA 55 mm Lefutó, kefézve: PP-55 Lamella megvezető: B-P-1 Tengely: ø70 Motor Motoros feltolásgátló szett: WB3-70 Biztonsági fék: B-HI-70

8 TECNIKAI ADATOK TOK: 250/300 mm LAMELLA: PA 77 TENGELY: ø a,b,c,d. 3. 4,5,6, , ,12,13,14. Arriter: APA-77 NHK-s motorfelfogató lemez Csapágytartó: U-B Végelem - 250, 300 mm (jobb, bal): BS-.. Tengelyvég: OBS-70 Záróléc, gumizva: LD 77 Csapágy ø40: K-L40 Tok - 250, 300 mm (alsó, felső): SK ,25. 17, ,23, Profil: PA 77 mm Lefutó, kefézve: PP-77 Lamella megvezető: B-P-2 Tengely: ø70 Motor Motoros feltolásgátló szett: WB3-70 Biztonsági fék: B-HI-70

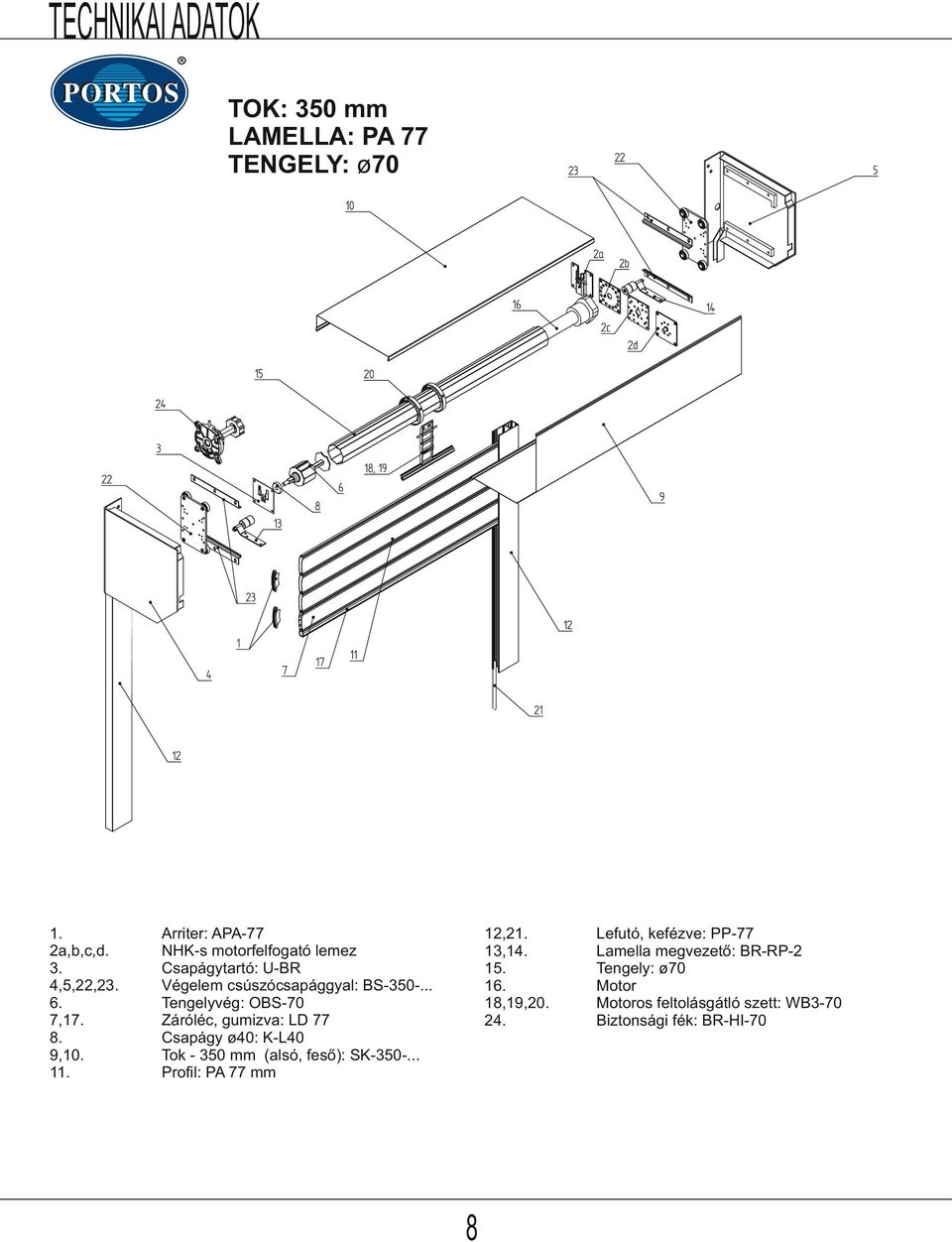

9 TECHNIKAI ADATOK TOK: 350 mm LAMELLA: PA 77 TENGELY: ø a,b,c,d. 3. 4,5,22, , , Arriter: APA-77 NHK-s motorfelfogató lemez Csapágytartó: U-B Végelem csúszócsapággyal: BS Tengelyvég: OBS-70 Záróléc, gumizva: LD 77 Csapágy ø40: K-L40 Tok mm (alsó, feső): SK Profil: PA 77 mm 12,21. 13, ,19, Lefutó, kefézve: PP-77 Lamella megvezető: B-P-2 Tengely: ø70 Motor Motoros feltolásgátló szett: WB3-70 Biztonsági fék: B-HI-70

10 SZEELÉSI ÚTMUTATÓ SZEELÉS MÉÉS AJTÓ MAGASSÁGA H NYÍLÁS MAGASSÁGA h BELSŐ FALA SZEELÉS: AZ SK 350-ES VÉGELEM 2CM-EL NÖVELI A SZÉLESSÉGET! KAPU SZÉLESSÉGE B Méretek felvétele: KAPU SZÉLESSÉGE B 95 NYILÁS SZÉLESSÉGE W 95 Szélesség: B = W + 2 x 75 mm (PP 55); B = W + 2 x 95 mm (PP 77); Magasság: H = h S; S W Tokmérettől függően! h NYÍLÁS MAGASSÁGA AJTÓ MAGASSÁGA H S KÖZVETLEN A NYÍLÁSBA SZEELÉS: AZ SK 350-ES VÉGELEM 2CM-EL NÖVELI A SZÉLESSÉGET! Kapu szélessége B Méretek felvétele: Kapu szélességeb Szélesség: B = w; Magasság: H = h; Nyílás szélessége W 9

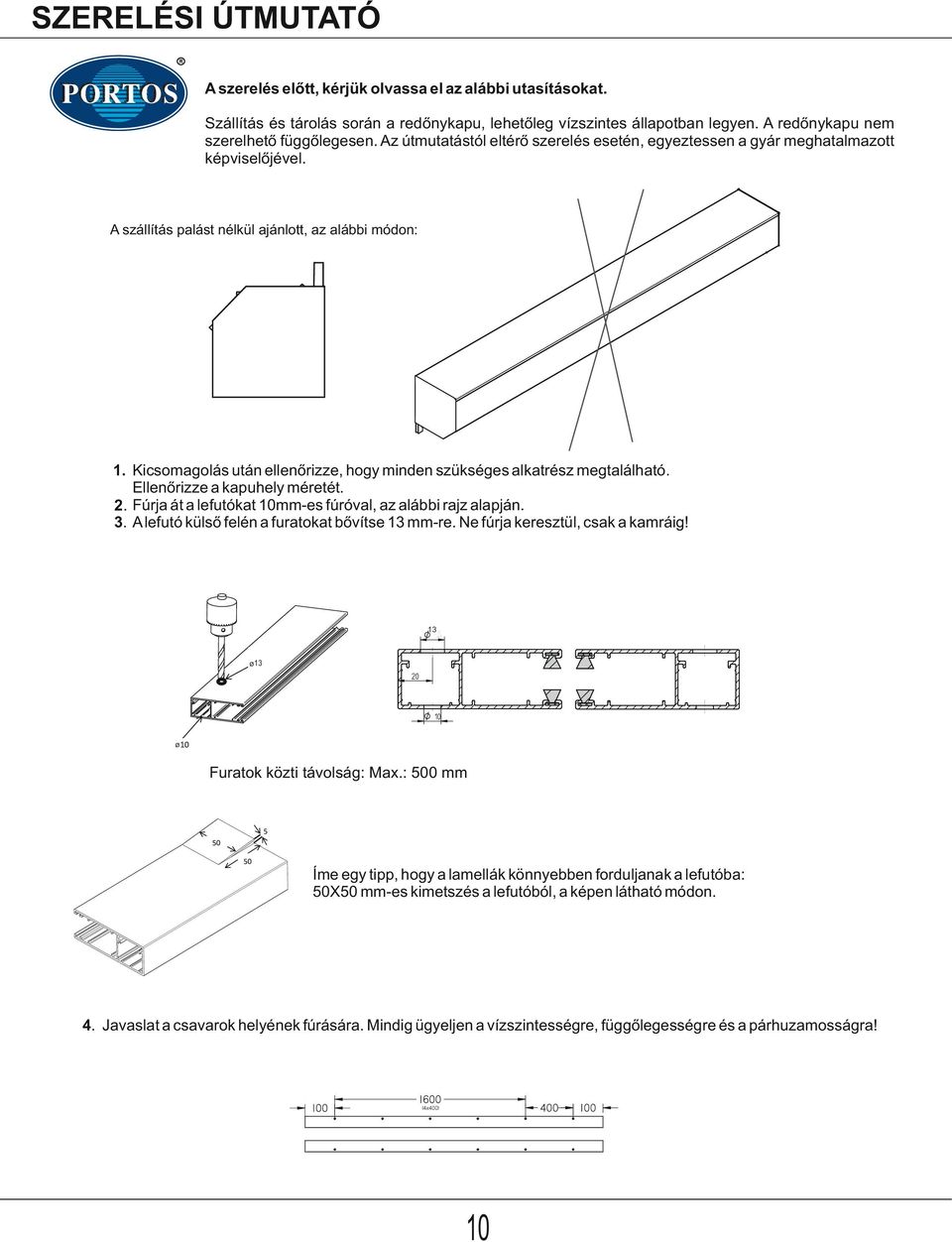

11 SZEELÉSI ÚTMUTATÓ A szerelés előtt, kérjük olvassa el az alábbi utasításokat. Szállítás és tárolás során a redőnykapu, lehetőleg vízszintes állapotban legyen. A redőnykapu nem szerelhető függőlegesen. Az útmutatástól eltérő szerelés esetén, egyeztessen a gyár meghatalmazott képviselőjével. A szállítás palást nélkül ajánlott, az alábbi módon: 1. Kicsomagolás után ellenőrizze, hogy minden szükséges alkatrész megtalálható. Ellenőrizze a kapuhely méretét. 2. Fúrja át a lefutókat 10mm-es fúróval, az alábbi rajz alapján. 3. A lefutó külső felén a furatokat bővítse 13 mm-re. Ne fúrja keresztül, csak a kamráig! 13 ø13 ø Furatok közti távolság: Max.: 500 mm Íme egy tipp, hogy a lamellák könnyebben forduljanak a lefutóba: 5050 mm-es kimetszés a lefutóból, a képen látható módon. 4. Javaslat a csavarok helyének fúrására. Mindig ügyeljen a vízszintességre, függőlegességre és a párhuzamosságra! 10

12 SZEELÉSI ÚTMUTATÓ A tok magasságát vonja le, a lefutó méretre vágásához! Mennyezet 5. Illessze helyére a tokot. ögzítési javaslat: A palást beszerelése elött mindig ellenőrizze a motor működését! 11

13 SZEELÉSI ÚTMUTATÓ Helyezze be a palástot a képen látható módon, a záróléccel felfelé. Miután a palást a helyén van, ossza el a feltolásgátlókat úgy, hogy azok max. 50 cm-re legyenek egymástól. ögzítse feltolásgátlókat. védő borítás gyűrű Tengely akasztó Csavarok: 3,5 x 9 Csavarok: 4,2 x A kampók rögzítése után csatlakoztassa a motort a tápegységhez. A motor leírásának megfelelően állítsa be a végállásokat. A motor bekötését minden esetben bízzuk szakemberre!. 12
