1 Rendelési katalógus Cikkcsoport Pántok.1

2 Tartalom Pántok Ajtópántok fa szerkezetekhez Ajtópánt állítható 3 irányban állítható ajtópánt 130 kg szárnysúlyig. 3 3 irányban állítható ajtópánt 1 kg szárnysúlyig. 3 Ajtópántok műanyag szerkezetekhez Ajtópánt Műanyag bejárati ajtópánt FH 100 kg szárnysúlyig Műanyag bejárati ajtópánt KT-V Műanyag bejárati ajtópánt KT-E Műanyag bejárati ajtópánt KT-S Műanyag bejárati ajtópánt T-LINE

3 Ajtópántok fa szerkezetekhez Állítható ajtópánt 38,0 Tok Ø 14,0 38,0 Szárny H golyó scsapágyas 82,0 82,0 Gerébtokos ajtó 3 részes állítható ajtópánt fa ajtószárnyakhoz 130 kg-ig Csapágy CSE Cikkszám Befúróspánt 3D, Ø 14, balos golyóscsapágy H L-3 Befúróspánt 3D, Ø 14, jobbos golyóscsapágy H R-3 3 részes állítható ajtópánt fa ajtószárnyakhoz 130 kg-ig Szín Csapágy CSE Cikkszám Szárnyrész 3D sárga kromát siklócsapágy Ø 16 mm sárga kromát golyóscsapágy H ónozott golyóscsapágy H Tokrész 3D sárga kromát siklócsapágy Ø 16 mm sárga kromát golyóscsapágy H ónozott golyóscsapágy H Tokrész sárga kromát golyóscsapágy H L-3 kifelényíló, bal ónozott golyóscsapágy H L-1 Tokrész sárga kromát golyóscsapágy H R-3 kifelényíló, jobb ónozott golyóscsapágy H R-1 Tokrész kifelényíló, bal siklócsapágy H L-3 Tokrész kifelényíló, jobb siklócsapágy H R-3 Tokrész kifelényíló, biztonságicsap ,0 Tok Ø 16,0 46,0 Szárny , siklócsapágyas Telefalcos ajtó Szín CSE Cikkszám Takarókupak RTK (2 db / pánt) CSE Cikkszám S-722 telefalcos ajtóhoz 1 H ,0 Tok Ø 16,0 46,0 Szárny 82,0 H-00308, H golyó scsapágyas Béléses ajtó Alkalmazható minden ütközőperem tipusra Alkalmazás Golyóscsapágy Az önkenő golyóscsapágy melei az ezzel szerelt ajtó élettartamát és nyitási kényelmét. Felcserélődött a tokrészen a vezetőcsap és a menetes csap elhelyezkedése. Felülre került a menetes csap, így megnövekedett a terhelhetősége H-00706, H-00308, H golyóscsapágyas Ø 9,0 Ø 9,0 56,5 Tok Ø 20, , Acél golyóscsapágy 56,5 Szárny 101,0 3 részes állítható ajtópánt fa ajtószárnyakhoz 1 kg-ig Szín CSE Cikkszám Szárnyrész sárga kromát befelényíló ajtóhoz ónozott Tokrész sárga kromát befelényíló ajtóhoz ónozott Szárnyrész biztonságicsappal sárga kromát kifelényíló ajtóhoz ónozott Tokrész biztonságicsappal sárga kromát kifelényíló ajtóhoz ónozott Takarókupak RTK (2 db / pánt)

4 Bejárati ajtópánt műanyag szerkezetekhez FH 3-irányban állítható műanyag bejárati ajtópánt, 100 kg szárnysúlyig 3-irányban állítható FH műanyag bejáratiajtó pánt 100 kg szárnysúlyig FH 90 műanyag ajtópánt Szárnyrész 90 mm Ütközőperem 12,5 16 mm csomagolás egyessével FH 90 műanyag bejárati ajtópánt H * FH 110 műanyag bejárati ajtópánt H * D D Ütközőperem mm Méret D mm 12,5 16,0 36,0 16,0 19,5 40,6 FH 90 műanyag bejárati ajtópánt Szárnyrész 90 mm Ütközőperem mm Méret D mm 12,5 16,0 36,0 16,0 19,5 40,6 FH 110 műanyag bejárati ajtópánt Szárnyrész 110 mm Szín CSE Cikkszám RAL-egyedi szín H H H H H FH 110 műanyag ajtópánt RAL-egyedi szín H Szárnyrész 110 mm H Ütközőperem 12,5 16 mm H csomagolás egyessével H H FH 90 műanyag ajtópánt RAL-egyedi szín 24 H Szárnyrész 90 mm 24 H H Ütközőperem 12,5 16 mm ipari csomagolás 24 H H FH 110 műanyag ajtópánt RAL-egyedi szín 24 H Szárnyrész 110 mm 24 H Ütközőperem 12,5 16 mm 24 H ipari csomagolás 24 H H FH 90 műanyag ajtópánt RAL-egyedi szín H Szárnyrész 90 mm H H Ütközőperem 16 19,5 mm csomagolás egyessével H H FH 110 műanyag ajtópánt RAL-egyedi szín H Szárnyrész 110 mm H Ütközőperem 16 19,5 mm H csomagolás egyessével H H FH 90 műanyag ajtópánt RAL-egyedi szín 24 H Szárnyrész 90 mm 24 H H Ütközőperem 16 19,5 mm ipari csomagolás 24 H H FH 110 műanyag ajtópánt RAL-egyedi szín 24 H Szárnyrész 110 mm 24 H Ütközőperem 16 19,5 mm 24 H ipari csomagolás 24 H H Takarókupak 3D tengelyre H FH pánthoz H Takarókupak állítócsavarfuratra H H FH pánthoz FH-pánt alátét Vast. mm 1,5 1,5 1,5 3,0 3,0 3,0 5,0 5,0 5,0 FH-pánt alátét FH-pánt alátét Csavar FH pánthoz FH pánthoz Felület CSE Cikkszám H H H H H H H H H H H Jegyzet: = azonos RAL 9016 = azonos RAL 8019 = azonos RAL 7035 Szárnypánt.4 Magasság állítás ± 5 mm könnyűszerelés az ajtószárnyra.

5 Bejárati ajtópánt műanyag szerkezetekhez FH műanyag ajtópánt Szerelésiútmutató t az ütközőperemre pozícionálni és rögzíteni Minden furathelyet jobbos illetve balos szárny szerint 5,0 mm-es fúróval befúrni. Ütközőperemkiegyenlítés: Választhatóan 2db egyenként 1,5 mm vasatagságú alátéttel A szárnyak csavarozása a csomagban található csavarokkal történik szemből Excenteres csapot és az ütközőperem magasságát beállítani. Gyári beállítás: ütközőperem 18,3 mm. ± 1,5 mm ± 5,0 mm +1,75 mm A szárnyrésztakaró elölről van feltolva és hátúlról 2 csavarral rejtetten rögzítve A 3 dimenziós finomállítást a felakasztott szárnyakon is el lehet végezni A beállítási pontokat a felső és oldalsó takarókupakok fedik Kész..5

6 Bejárati ajtópánt műanyag szerkezetekhez 3-irányban állítható, felcsavarozható ajtópánt, 120 kg szárnysúlyig 3-irányban állítható KT-V 6R műanyag ajtópánt - nehéz kivitel Tipus Csomagolás Szín CSE Cikkszám KT-V 6R bejárati ajtópánt egyessével Ütközőperem vastagság mm KT-V 6R bejárati ajtópánt egyessével 25 H Ütközőperemvastagság mm H CSE Cikkszám KT-V bejárati ajtópánthoz Méretek és helyigény Ajtópánt beállítása 3 dimenzíós pánt állítás: Ütközőperem vastagság / szorítás Vízszintes állítás Magasság állítás Szárny és tokrész mm ±0,5 mm tartalék ±5 mm +4 / -3 mm Tulajdonságok Alkalmazás és kivitel DIN balos és DIN jobbos alkalmazás tetszetős Softline-Design Pánttestek extrudált aluminiumból Rozsdamentes kopásálló csap Csapágyak és szabályzóelemek hézag mentes kopásálló kialakítása minden járatos ráfedési méretre mm Az alkotórészek a pánttestekben szilárdan rögzítve vannak, nincs gond az ajtó szállításánál beépítésénél A meglévő fúrósablonok használhatók a KT-V / KT-E / KT-S pántokhoz egyszerű beállítás, minden beállítást el tud végezni egy ember Megjegyzés A magasságállítás fokozatmentes a nulla ponttól A magasságállítást mindíg csak az alsó pánton végezzünk, a felső pántokat csak utána állítjuk A csaprészt nyitásiránynak megfelelően kell behelyezni A tokrész elölről a tokra csavarozandó.6

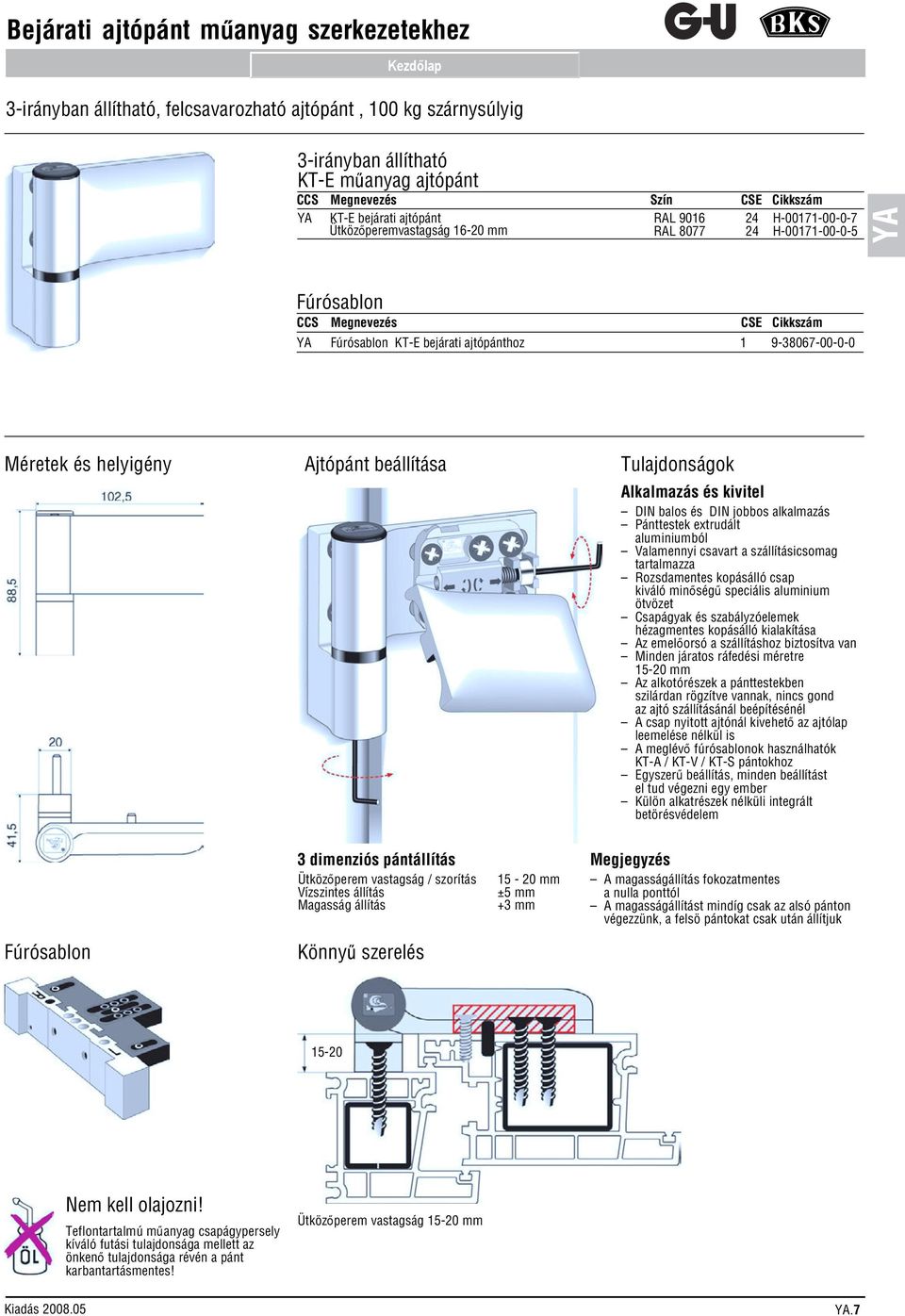

7 Bejárati ajtópánt műanyag szerkezetekhez 3-irányban állítható, felcsavarozható ajtópánt, 100 kg szárnysúlyig 3-irányban állítható KT-E műanyag ajtópánt Szín CSE Cikkszám KT-E bejárati ajtópánt RAL H Ütközőperemvastagság mm RAL H CSE Cikkszám KT-E bejárati ajtópánthoz Méretek és helyigény Ajtópánt beállítása Tulajdonságok Alkalmazás és kivitel DIN balos és DIN jobbos alkalmazás Pánttestek extrudált aluminiumból Valamennyi csavart a szállításicsomag tartalmazza Rozsdamentes kopásálló csap kiváló minőségű speciális aluminium ötvözet Csapágyak és szabályzóelemek hézagmentes kopásálló kialakítása Az emelőorsó a szállításhoz biztosítva van Minden járatos ráfedési méretre mm Az alkotórészek a pánttestekben szilárdan rögzítve vannak, nincs gond az ajtó szállításánál beépítésénél A csap nyitott ajtónál kivehető az ajtólap leemelése nélkül is A meglévő fúrósablonok használhatók KT-A / KT-V / KT-S pántokhoz Egyszerű beállítás, minden beállítást el tud végezni egy ember Külön alkatrészek nélküli integrált betörésvédelem 3 dimenziós pántállítás Ütközőperem vastagság / szorítás Vízszintes állítás Magasság állítás mm ±5 mm +3 mm Megjegyzés A magasságállítás fokozatmentes a nulla ponttól A magasságállítást mindíg csak az alsó pánton végezzünk, a felsö pántokat csak után állítjuk Könnyű szerelés Nem kell olajozni! Teflontartalmú műanyag csapágypersely kíváló futási tulajdonsága mellett az önkenő tulajdonsága révén a pánt karbantartásmentes! Ütközőperem vastagság mm.7

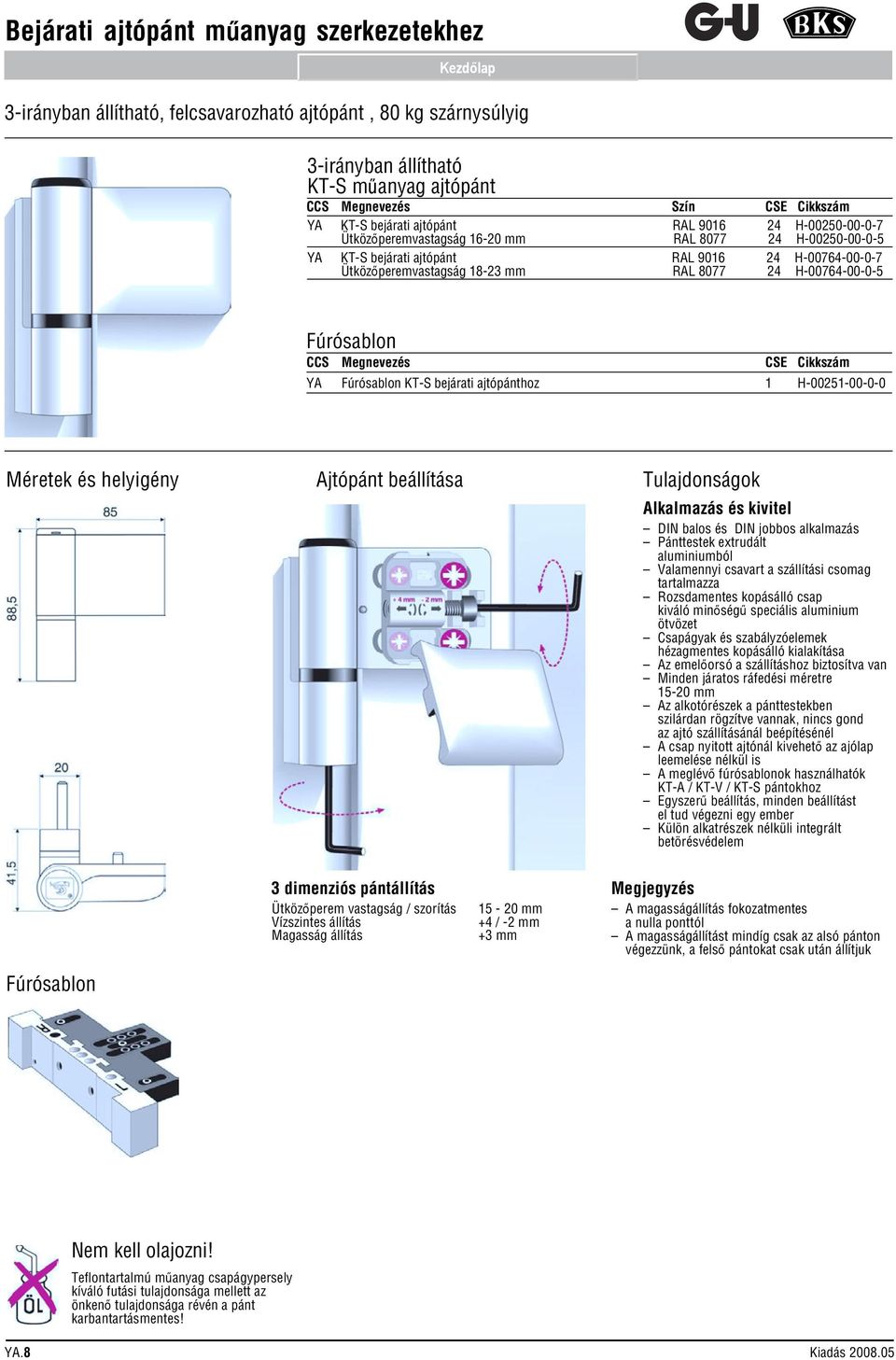

8 Bejárati ajtópánt műanyag szerkezetekhez 3-irányban állítható, felcsavarozható ajtópánt, 80 kg szárnysúlyig 3-irányban állítható KT-S műanyag ajtópánt Szín CSE Cikkszám KT-S bejárati ajtópánt RAL H Ütközőperemvastagság mm RAL H KT-S bejárati ajtópánt RAL H Ütközőperemvastagság mm RAL H CSE Cikkszám KT-S bejárati ajtópánthoz 1 H Méretek és helyigény Ajtópánt beállítása Tulajdonságok Alkalmazás és kivitel DIN balos és DIN jobbos alkalmazás Pánttestek extrudált aluminiumból Valamennyi csavart a szállítási csomag tartalmazza Rozsdamentes kopásálló csap kiváló minőségű speciális aluminium ötvözet Csapágyak és szabályzóelemek hézagmentes kopásálló kialakítása Az emelőorsó a szállításhoz biztosítva van Minden járatos ráfedési méretre mm Az alkotórészek a pánttestekben szilárdan rögzítve vannak, nincs gond az ajtó szállításánál beépítésénél A csap nyitott ajtónál kivehető az ajólap leemelése nélkül is A meglévő fúrósablonok használhatók KT-A / KT-V / KT-S pántokhoz Egyszerű beállítás, minden beállítást el tud végezni egy ember Külön alkatrészek nélküli integrált betörésvédelem 3 dimenziós pántállítás Ütközőperem vastagság / szorítás Vízszintes állítás Magasság állítás mm +4 / -2 mm +3 mm Megjegyzés A magasságállítás fokozatmentes a nulla ponttól A magasságállítást mindíg csak az alsó pánton végezzünk, a felső pántokat csak után állítjuk Nem kell olajozni! Teflontartalmú műanyag csapágypersely kíváló futási tulajdonsága mellett az önkenő tulajdonsága révén a pánt karbantartásmentes!.8

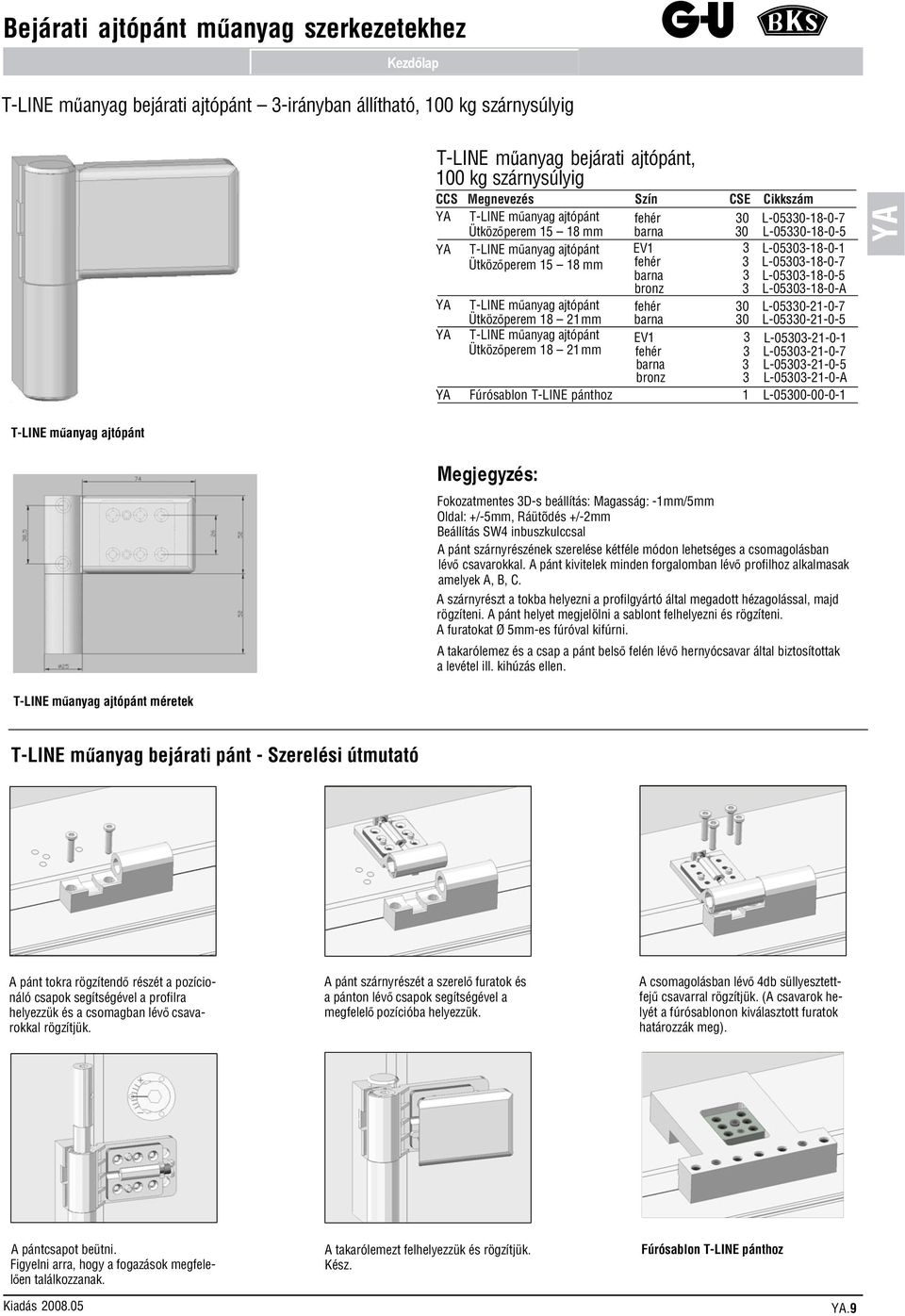

9 Bejárati ajtópánt műanyag szerkezetekhez T-LINE műanyag bejárati ajtópánt 3-irányban állítható, 100 kg szárnysúlyig T-LINE műanyag bejárati ajtópánt, 100 kg szárnysúlyig Szín CSE Cikkszám T-LINE műanyag ajtópánt 30 L Ütközőperem mm 30 L T-LINE műanyag ajtópánt EV1 3 L Ütközőperem mm 3 L L bronz 3 L A T-LINE műanyag ajtópánt 30 L Ütközőperem 18 21mm 30 L T-LINE műanyag ajtópánt EV1 3 L Ütközőperem 18 21mm 3 L L bronz 3 L A T-LINE pánthoz 1 L T-LINE műanyag ajtópánt T-LINE műanyag ajtópánt méretek Megjegyzés: Fokozatmentes 3D-s beállítás: Magasság: -1mm/5mm Oldal: +/-5mm, Ráütõdés +/-2mm Beállítás SW4 inbuszkulccsal A pánt szárnyrészének szerelése kétféle módon lehetséges a csomagolásban lévő csavarokkal. A pánt kivitelek minden forgalomban lévő profilhoz alkalmasak amelyek A, B, C. A szárnyrészt a tokba helyezni a profilgyártó által megadott hézagolással, majd rögzíteni. A pánt helyet megjelölni a sablont felhelyezni és rögzíteni. A furatokat Ø 5mm-es fúróval kifúrni. A takarólemez és a csap a pánt belső felén lévő hernyócsavar által biztosítottak a levétel ill. kihúzás ellen. T-LINE műanyag bejárati pánt - Szerelési útmutató A pánt tokra rögzítendő részét a pozícionáló csapok segítségével a profilra helyezzük és a csomagban lévő csavarokkal rögzítjük. A pánt szárnyrészét a szerelő furatok és a pánton lévő csapok segítségével a megfelelő pozícióba helyezzük. A csomagolásban lévő 4db süllyesztettfejű csavarral rögzítjük. (A csavarok helyét a fúrósablonon kiválasztott furatok határozzák meg). A pánt csapot beütni. Figyelni arra, hogy a fogazások megfelelően találkozzanak. A takarólemezt felhelyezzük és rögzítjük. Kész. T-LINE pánthoz.9

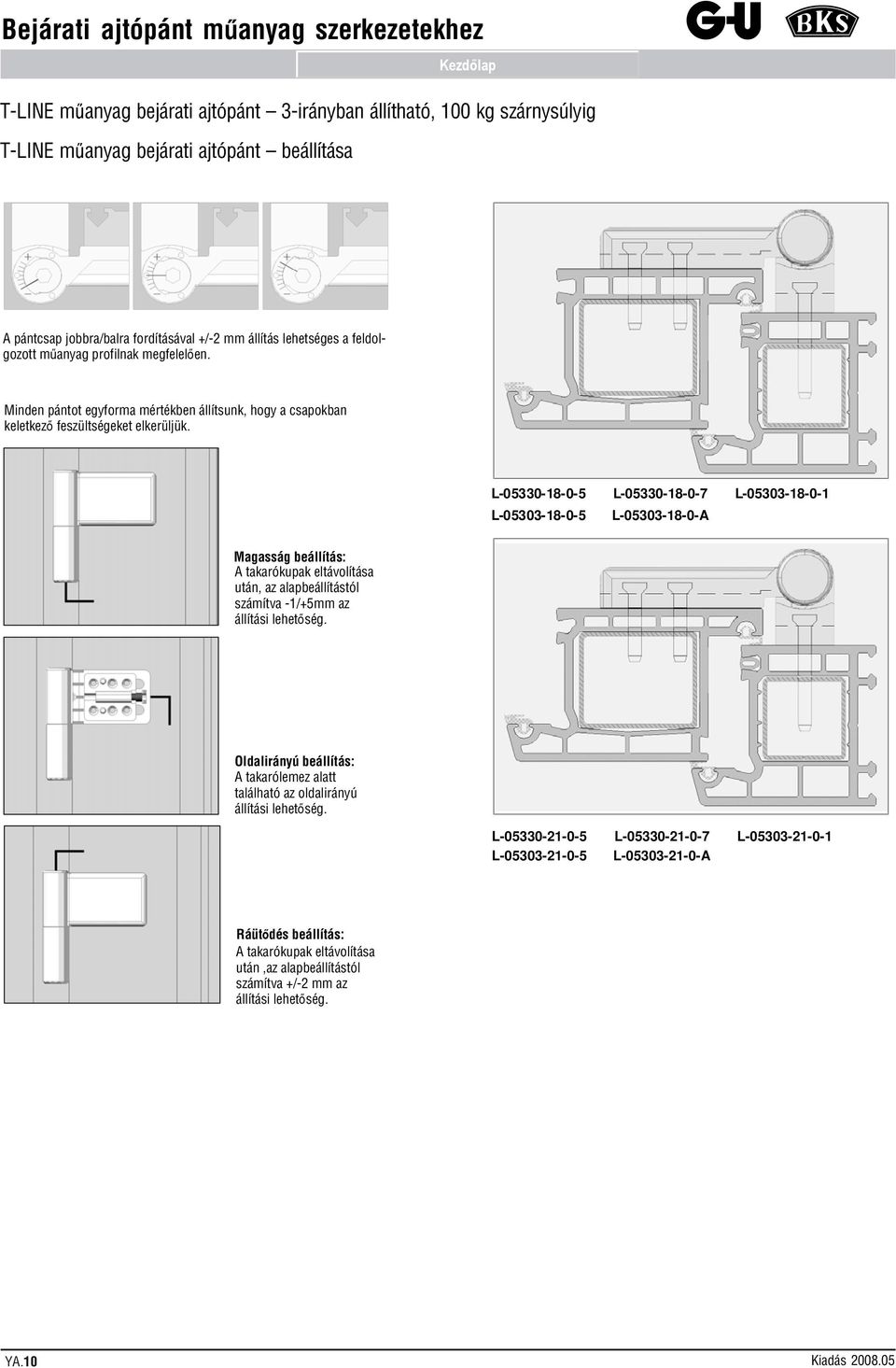

10 Bejárati ajtópánt műanyag szerkezetekhez T-LINE műanyag bejárati ajtópánt 3-irányban állítható, 100 kg szárnysúlyig T-LINE műanyag bejárati ajtópánt beállítása A pántcsap jobbra/balra fordításával +/-2 mm állítás lehetséges a feldolgozott műanyag profilnak megfelelően. Minden pántot egyforma mértékben állítsunk, hogy a csapokban keletkező feszültségeket elkerüljük. L L L L L A Magasság beállítás: A takarókupak eltávolítása után, az alapbeállítástól számítva -1/+5mm az állítási lehetőség. Oldalirányú beállítás: A takarólemez alatt található az oldalirányú állítási lehetőség. L L L L L A Ráütődés beállítás: A takarókupak eltávolítása után,az alapbeállítástól számítva +/-2 mm az állítási lehetőség..10
