1 Padlóba süllyesztett ajtócsukók alkatrészei és kiegészítõi Egy üvegajtóhoz szükséges vasalatok CTSU ajtócsukó szereléséhez Az ajánlott hézag méretek PIC 10 tengely Felsõ forgópont Felsõ befogó Alsó befogó Az üvegajtóhoz szükséges vasalatok: Tengely: Standard PIC 10 tengely Alsó befogó: elõkészítve PIC 10 tengely fogadására. Rendelésre készítünk más tengely fogadására alkalmas befogót. Felsõ befogó: elõkészítve a felsõ forgótengely fogadására Felsõ forgótengely: a tokra kell rögzíteni és az ajtó felsõ forgási pontjául szolgál Ajtócsukó: CTSU padlóba süllyesztett ajtócsukó Befogó típusok Excentrikus tengelyû, egyszárnyú, egy irányba nyíló ajtóhoz 0º CTSU padlóba süllyesztett ajtócsukó Centrikus tengelyû, lengõajtókhoz BVI 6 V befogó üveg ajtólaphoz Alsó befogó PIC 10 forgótengelyekhez Tengelytávolság: vagy 6 mm, +/-mmállítási lehetõséggel Opció: megoldható PIR tengely alkalmazása ,8 PIC10 22 x 11,6 PIR opció (opcional)

2 BVS 6 V befogó üveg ajtólaphoz Felsõ befogó lengõajtókhoz Tengelytávolság: vagy 6 mm, +/-mmállítási lehetõséggel Ø12 18 min. 100 min. 100 Ø12 BVI 100 V befogó üveg ajtólaphoz Alsó befogó PIC 10 forgótengelyekhez Minimális tengelytávolság: 100 mm Opció: megoldható PIR tengely alkalmazása Alkalmazási területe: általában 110 cm-nél szélesebb üvegajtó szárnyakhoz, mert a pánttal ellentétes éltõl a tengelyig mért távolság nem haladhatja meg a 100 cm-t 4 1,8 PIC10 22 x 11,6 PIR (opcional) tengely opcionális BVS 100 V befogó üveg ajtólaphoz Felsõ befogó lengõajtókhoz Minimális tengelytávolság: 100 mm Alkalmazási területe: általában 110 cm-nél szélesebb üvegajtó szárnyakhoz, mert a pánttal ellentétes éltõl a tengelyig mért távolság nem haladhatja meg a 100 cm-t 4 18

3 BVI 0D/I befogó üveg ajtólaphoz BVI 0D jobbos ajtóhoz BVI 0I balos ajtóhoz 9, 10 PIC10 1,8, Alsó befogó PIC 10 forgótengelyekhez A tengelyfogadó kiállása mm Opció: megoldható PIR tengely alkalmazása Egyszárnyú ajtókhoz, a lehetséges nyitási szög 0 R= 22, 9, PIR 22 x 11,6 (Opcional) tengely opcionális BVS 0D/I befogó üveg ajtólaphoz BVS 0D jobbos ajtóhoz BVS 0I balos ajtóhoz 9, 10, 92 Felsõ befogó excentrikus tengelyfogadóval A tengelyfogadó kiállása mm Egyszárnyú ajtókhoz, a lehetséges nyitási szög 0 R= 22, 9,

4 A felsõ forgótengelyek típusai üveg ajtólapokhoz Hétféle felsõ forgótengely létezik, melyek közül minden lehetséges oldal és felsõ tokelem kombinációra található megfelelõ, legyen a tokelem anyaga üveg, fa vagy fém. PV1 típus PV2 típus PV típus PV4 típus PV típus PV6 típus PV7 típus A felsõ tokelem fém vagy fa A felsõ tokelem üveg, az oldalsó elem fém vagy fa A felsõ és oldalsó tokelemek üvegbõl vannak A felsõ tokelem üveg, direkt rögzítés a felsõ tokhoz, min. 100 mm tengely A felsõ és az oldalsó tokelemek üvegbõl vannak, függõleges tok megerõsítéssel A felsõ tokelem üveg, dupla ajtószárnyhoz A felsõ tokelem üveg, függõleges megerõsítéssel dupla ajtószárnyhoz PV1 típus PV2 típus PV típus PV4 típus PV típus PV6 típus PV7 típus PV1 6V felsõ tengely üveg ajtólapokhoz es típusú felsõ forgótengely A BVS6V (és a BVS100V) felsõ befogóhoz alkalmazható Felület: nikkelezett Ø Ø PV1 1V felsõ tengely üveg ajtólapokhoz 1-es típusú felsõ forgótengely A BVS6V és a BVS100V felsõ befogóhoz alkalmazható Felület: nikkelezett A tengely kiállása 2, és 17, mm között állítható Ø 2, Ø Ø 11 mm-ben

5 PV2 6V felsõ tengely üveg ajtólapokhoz 2-es típusú felsõ forgótengely pozíciója: -6 mm A tengely pozíciója +/-mm-nyit állítható A BVS6V felsõ befogóhoz alkalmazható R = PV 6V felsõ tengely üveg ajtólapokhoz -as típusú felsõ forgótengely pozíciója: -6 mm A tengely pozíciója +/-mm-nyit állítható A BVS6V felsõ befogóhoz alkalmazható Ø Ø PV4 100V felsõ tengely üveg ajtólapokhoz 4-es típusú felsõ forgótengely pozíciója: 100 mm A BVS100V felsõ befogóhoz alkalmazható 18 4 min. 100 Ø12

6 PV 100V felsõ tengely üveg ajtólapokhoz PV100V D jobbos ajtóhoz PV100V I balos ajtóhoz Ø Ø -ös típusú felsõ forgótengely pozíciója: -6 mm A tengely pozíciója +/-mm-nyit állítható A BVS6V felsõ befogóhoz alkalmazható PV6 6 dupla felsõ tengely üveg ajtólapokhoz os típusú felsõ forgótengely pozíciója: -6 mm A BVS6V felsõ befogóhoz alkalmazható A tengely pozíciója +/- mm-nyit állítható eloxált alumínium PV7 6V dupla felsõ tengely üveg ajtólapokhoz es típusú felsõ forgótengely pozíciója: -6 mm tengelytávval A BVS6V felsõ befogóhoz alkalmazható A tengely pozíciója +/-mm-nyit állítható eloxált alumínium

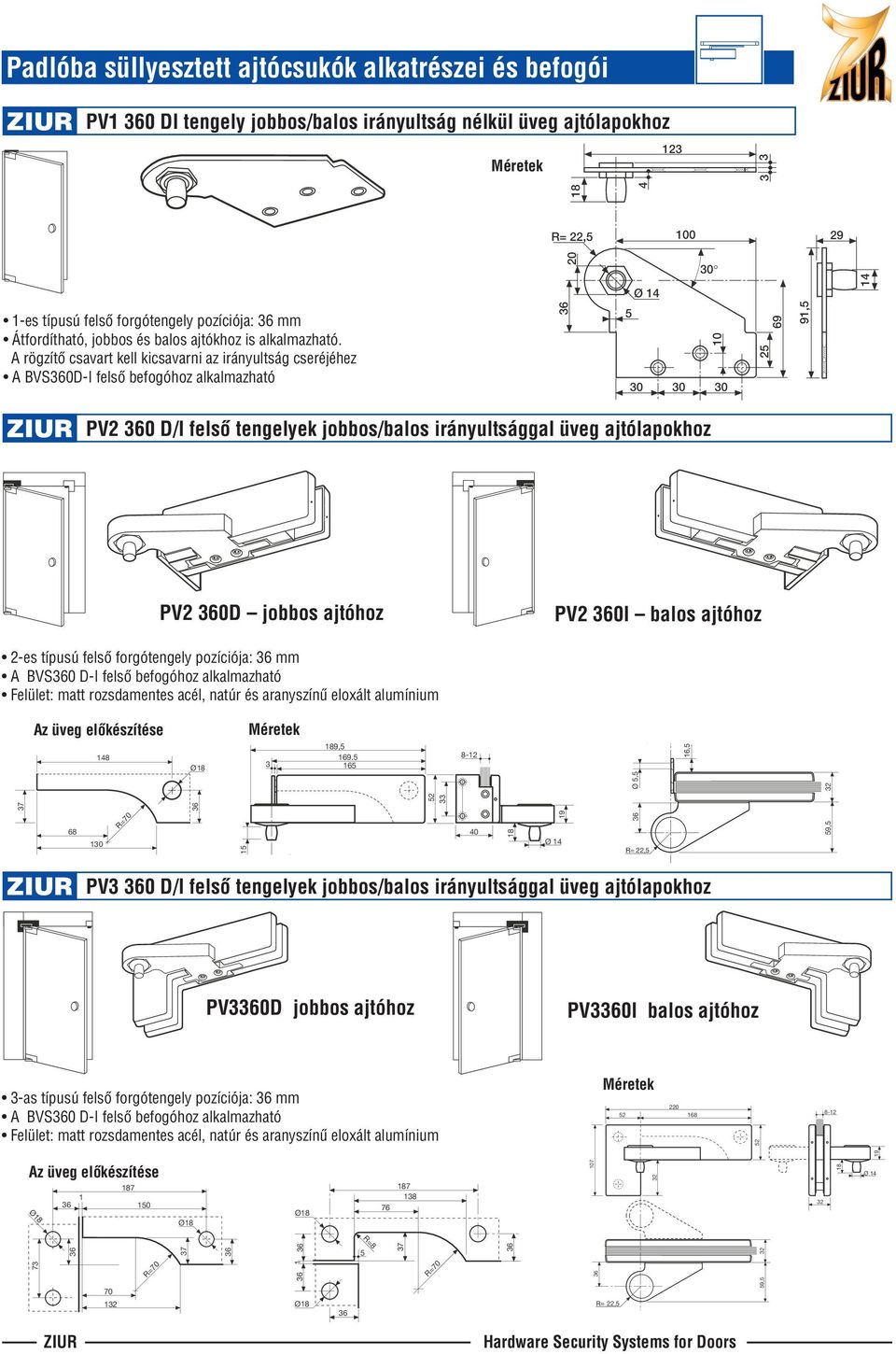

7 Ø, 16, PV1 0 DI tengely jobbos/balos irányultság nélkül üveg ajtólapokhoz 12 4 R= 22, es típusú felsõ forgótengely pozíciója: mm Átfordítható, jobbos és balos ajtókhoz is alkalmazható. A rögzítõ csavart kell kicsavarni az irányultság cseréjéhez A BVS0D-I felsõ befogóhoz alkalmazható , 14 PV2 0 D/I felsõ tengelyek jobbos/balos irányultsággal üveg ajtólapokhoz PV2 0D jobbos ajtóhoz PV2 0I balos ajtóhoz 2-es típusú felsõ forgótengely pozíciója: mm A BVS0 D-I felsõ befogóhoz alkalmazható 9, R= 22, 9, PV 0 D/I felsõ tengelyek jobbos/balos irányultsággal üveg ajtólapokhoz PV0D jobbos ajtóhoz PV0I balos ajtóhoz -as típusú felsõ forgótengely pozíciója: mm A BVS0 D-I felsõ befogóhoz alkalmazható 1 Ø Ø Ø Ø R= 22, 9,

8 PV0 D/I felsõ tengelyek jobbos/balos irányultsággal üveg ajtólaphoz PV 0D jobbos ajtóhoz PV 0I balos ajtóhoz -ös típusú felsõ forgótengely pozíciója: mm A BVS0 D-I felsõ befogóhoz alkalmazható 9, 1 9, 22, 22, 7 18 Ø Ø 42

9 . 2 MIN=4 MAX=9. 2 MIN =, MAX = 10, PICE 10 PIRE forgó tengelyek 1.8 Ø 22 Ø 20 Ø 0 Ø 20 Ø 0 PICE10 Padlóba süllyeszthetõ tengely, mely alsó forgótengelyként mûködik, ajtócsukó nélkül A PICE 10 termék a BRI és BVI alsó befogókhoz illeszkedik A PIRE német típusú szögletes tengely 11,6 PIRE RV RVTmegerõsítõ sarok üveg ajtólaphoz RV RV T Megerõsítõ sarok az üveglap rögzítéséhez A befogókkal és tengelyekkel megegyezõ kivitel Az RV T modell tartozéka a szárny ütközõ Üvegajtó befogó elemek felülete matt inox csiszolt réz A standard felületei az üvegajtó befogó és tengely elemeknek a matt rozsdamentes acél és a csiszolt réz. Rendelhetõ csiszolt rozsdamentes acél és natúr színû alumínium felület is.
