1 Képes tartalomjegyzék Normál karos ajtócsukók Csúszókaros ajtócsukók EN 1154 európai szabvány A CT 2000, 2200, 2500, 3000, 4000 és a TEB 900 ajtócsukó sorozatok az EN 1154 európai szabvány minden egyes követelménye szerint minõsítve vannak. Az EN 1154 normatíva az ajtó mérete és súlya szerint osztályokba és erôfokozatokba sorolja a felsô ajtócsukókat. Az erôfokozaton ill. az osztályon belül a szabvány az ajtócsukó legfôbb jellemzôi tekintetében jelentôs követelményeket támaszt. A zárás ereje összeveti az ajtócsukó erejét az ajtó cm-ben meghatározott szélességével; a megfelelô ajtócsukó kiválasztásánál elsôdleges szempont az erôfokozatok megismerése. Az erô leadásának hatékonysága a jó hatásfok azt jelenti, hogy nyitáskor nem kell nagy erôvel nyitni az ajtót azért, hogy vissza-csapódáskor az ajtónak elegendô lendülete legyen a becsukódáshoz. A beállítások stabilitása Azt jelenti, hogy a sebesség beállítások tartós használat vagy hôingadozás esetén sem csúsznak el. Tartósság az intenzív igénybevétel alatt is elvárás, hogy teljes nyitásicsukási ciklus letelte után is az ajtócsukó erejének, hatékonyságának, stabilitásának mutatói ne maradjanak sokkal alatta a kiindulási értékeknek. Összességében, egy minôsített ajtócsukó választása azt jelenti, hogy minden modell esetében egy az eredeti tulajdonságait tartósan megôrzô, kopásálló, sok szolgáltatást nyújtó eszközt használunk. Ajtócsukók kétszárnyú tûzgátló ajtókra 4: 180 -tól kezdõdõen ellenõrzi a csukódást 3: 105 -tól kezdõdõen ellenõrzi a csukódást 2/5: erõfokozat 2 5 0: EN 1670 szabvány szerinti korrózióállás 0 4fokozatig Ajtólapba süllyesztett ajtócsukó 8: ciklus 4 8 2/ vagy 0: alkalmas vagy nem alkalmas tûzgátló ajtóra Padlóba süllyesztett ajtócsukók Rögzítõkarok fa és fém ajtószárnyhoz Bevezetõ Ebben a katalógusban az ajtócsukók kiteljesedett választéka található rendkívül széles felhasználási területre, teljeskörû megoldásokkal. Minden olyan területet figyelembe vettünk, ahol ajtócsukó alkalmazása felmerül: könnyû alumínium és PVC ajtóktól kezdve, melyekre a CT 1000 vagy CT 2000 sorozat illik, a CT 2500 és CT 3000 sorozaton keresztül, melyek komoly személyforgalommal bíró intézményi vagy kereskedelmi létesítményekben szolgálnak, a duplaszárnyú tûzgátló ajtókra szerelt csukássorrend szabályozóval és elektromágneses kitámasztással rendelkezõ CT 4000 sorozatig. Természetesen a legfrissebb technikai fejlesztések is megjelennek, mint a besüllyesztett ajtócsukók. A TEB 900 sorozat az ajtólapban van rejtve, a CTSU sorozat, a maga három alaptípusával a padlózatba van süllyesztve, s komplett kiegészítõ vasalat családból lehet kiválogatni hozzá a szükséges elemeket: egy irányban vagy lengõajtóként nyíló ajtókhoz, üvegbõl is. Befogók üvegajtószárnyhoz Tûzgátló ajtók A CT 2000, CT 2200, CT 2500, CT 3000, CT 4000, TEB 900 és CTSU 200 és 300 sorozatok kitámasztás nélküli változatai alkalmazhatók tûzgátló ajtókra. EN 1154 európai szabvány szerint vannak minõsítve, CE megjelöléssel.

2 CT 2000 D csúszókaros felsõ ajtócsukó EN 1154 minõsítés A CT 2000 D az alapmodell a csúszókaros felsõ ajtócsukók között. EN 1154 általános szerelési mód esetén: EN 1154 fordított szerelési mód esetén: Erõfokozat EN Ajtó szélessége (cm) Állítható Ajtó súlya (kg) Jellemzõk: Csúszókaros ajtócsukó standard beltéri ajtókra, tûzgátló ajtókra Maximális teljesítmény (3-as erõsség): 95 cm max. ajtószélesség és 60 kg max. ajtólap súly Csúszókar és a mûanyag takaróborítás tartozék Két sebesség beállító szelep: csukódási sebesség és ráütõdési sebesség Külön szelep a nyitásnál való fékezéshez Általános és fordított (ajtócsukó a tokon) szerelési mód Felület: arany, ezüst, fekete, fehér és bronz csukódási sebesség (CS) a ráütõdés sebessége az utolsó szakaszban (RS) fékezési szakasz nyitáskor (FS) kitámasztás szöge MR 2000 karral Szerelési módok: Általános szerelési mód Felcserélt szerelési mód Fordított-felcserélt szerelési mód Fordított szerelési mód

3 CT 2200 csúszókaros felsõ ajtócsukó EN 1154 minõsítés A CT 2200 csúszókaros ajtócsukó sorozat átlagos vagy nagy forgalmú létesítményekben ideális. EN 1154 minõsítés : 4 8 2/ Jellemzõk: Kifejezetten csúszókaros ajtócsukó, aszimmetrikus fogaslécesfogaskerekes technológiával Két erõfokozat egy modellben: EN2 EN3, melyet a beszereléskor kell megválasztani A test és a kar minden további kiegészítõ nélkül, közvetlenül szerelhetõ fel A nyitás maximális szöge 180. Két sebesség beállító szelep: csukódási sebesség és ráütõdési sebesség A csúszókart külön tételként kell megrendelni: GD Kitámasztás nélkül GD Kitámasztással jobbos / balos irányultságú A kitámasztás szöge között állítható, kézileg aktiválható vagy kiiktatható Felület: arany, ezüst, fekete és fehér, matt rozsdamentes acél és csiszolt réz Átfordítható Tûzgátló ajtóra alkalmas Lehetséges szerelési módok: (lásd következõ oldalon) - Normál, befelé nyíló ajtóknál - Fordított, kifelé nyíló ajtóknál - Felcserélt, kifelé nyíló ajtónál - Fordított felcserélt, befelé nyíló ajtóknál 150º PR KT 70º csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (RS) a kitámasztás szöge (KT) Matt rozsdamentes acél felület 7º 0º Modell Erõfokozat (EN1154) Ajtó szélessége (cm) Ajtó súlya (kg) CT GD2200 kitámasztás nélküli kar CT GD2201 kar kitámasztással Szabályozás CS RS CS RS CS RS KT CS RS KT

4 CT 2200 lehetséges szerelési módozatai Az ajtócsukó szerelése a pánt oldalon Az ajtócsukó szerelése a pánttal ellentétes oldalon Általános szerelés Fordított szerelés MAX Fordított felcserélt szerelés Felcserélt szerelés A GD2201 kitámasztásos csúszókarok irányultsága GD2201D jobbos kar Szerelés módja: Általános GD2201I balos kar Fordított Felcserélt Fordított - felcserélt

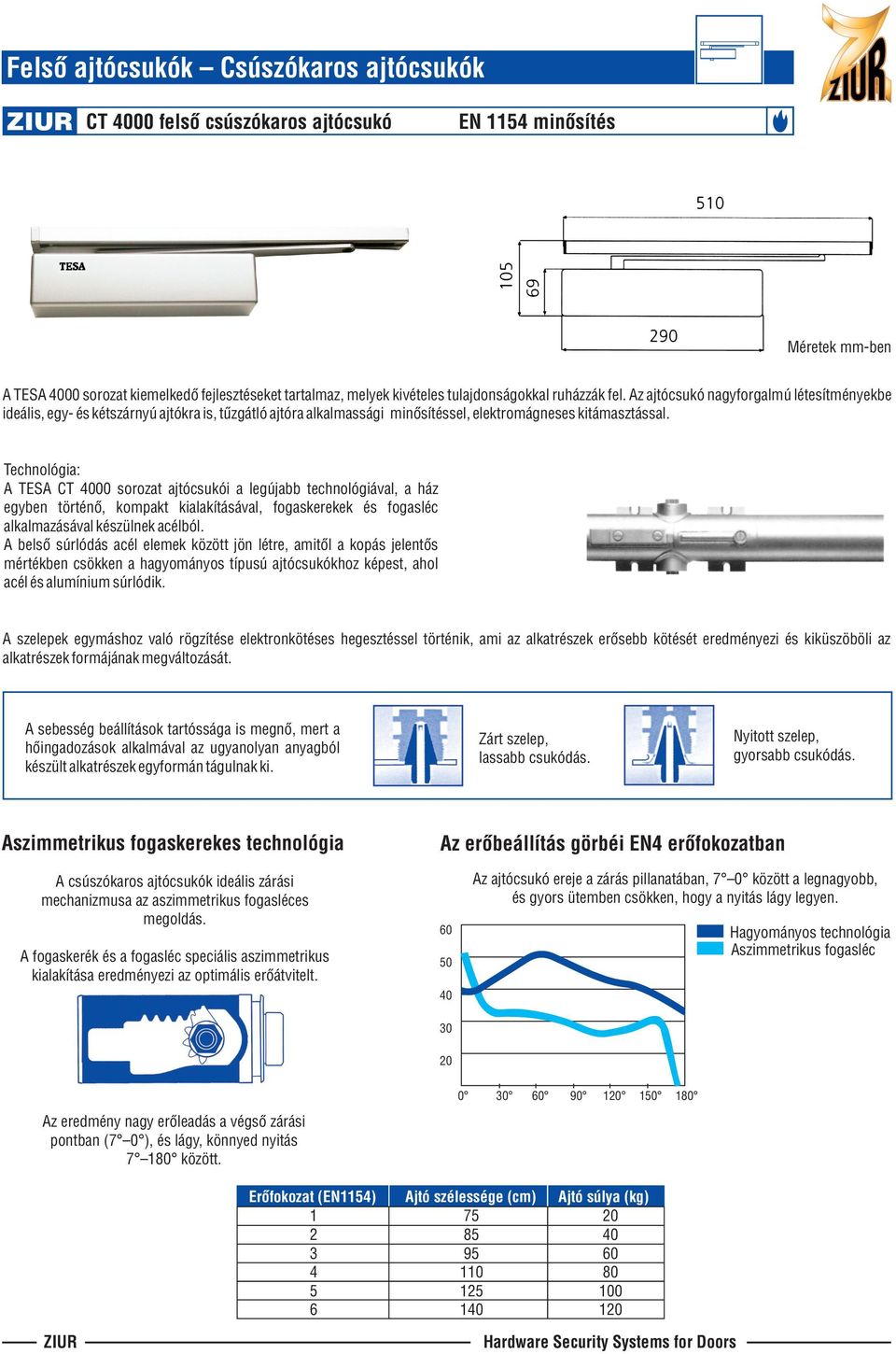

5 CT 4000 felsõ csúszókaros ajtócsukó EN 1154 minõsítés Méretek mm-ben A TESA 4000 sorozat kiemelkedô fejlesztéseket tartalmaz, melyek kivételes tulajdonságokkal ruházzák fel. Az ajtócsukó nagyforgalmú létesítményekbe ideális, egy- és kétszárnyú ajtókra is, tûzgátló ajtóra alkalmassági minôsítéssel, elektromágneses kitámasztással. Technológia: A TESA CT 4000 sorozat ajtócsukói a legújabb technológiával, a ház egyben történõ, kompakt kialakításával, fogaskerekek és fogasléc alkalmazásával készülnek acélból. A belsô súrlódás acél elemek között jön létre, amitôl a kopás jelentôs mértékben csökken a hagyományos típusú ajtócsukókhoz képest, ahol acél és alumínium súrlódik. A szelepek egymáshoz való rögzítése elektronkötéses hegesztéssel történik, ami az alkatrészek erôsebb kötését eredményezi és kiküszöböli az alkatrészek formájának megváltozását. A sebesség beállítások tartóssága is megnô, mert a hôingadozások alkalmával az ugyanolyan anyagból készült alkatrészek egyformán tágulnak ki. Zárt szelep, lassabb csukódás. Nyitott szelep, gyorsabb csukódás. Aszimmetrikus fogaskerekes technológia Az erôbeállítás görbéi EN4 erôfokozatban A csúszókaros ajtócsukók ideális zárási mechanizmusa az aszimmetrikus fogasléces megoldás. A fogaskerék és a fogasléc speciális aszimmetrikus kialakítása eredményezi az optimális erôátvitelt Az ajtócsukó ereje a zárás pillanatában, 7 0 között a legnagyobb, és gyors ütemben csökken, hogy a nyitás lágy legyen. Hagyományos technológia Aszimmetrikus fogasléc Az eredmény nagy erôleadás a végsô zárási pontban (7 0 ), és lágy, könnyed nyitás között Erõfokozat (EN1154) Ajtó szélessége (cm) Ajtó súlya (kg)

6 CT 4000 / CT 4000R felsõ csúszókaros ajtócsukó EN 1154 minõsítés: Lehetséges szerelési módok: Általános szerelési mód (GD1S kar) / Jellemzôk: Kifejezetten csúszókaros ajtócsukó, aszimmetrikus fogaskerekes technológiával EN2 EN5 fokozat között szabályozható erô. Rendelhetô EN2 EN6 fokozat közötti állítható erejû ajtócsukó is. 3 önálló állító szelep: csukódási sebesség, ráütõdési sebesség, fékezés nyitáskor Lehetôség a csukódás késleltetésnek beállítására, hogy az ajtócsukó szándékosan késleltesse az ajtó behúzását, ha az ajtó 90 -nál nagyobb szögben került kinyitásra. Így lehetôvé válik lassan haladó személyek vagy tárgyak áthaladása. Felhasználható tûzgátló ajtókhoz az EN 1154A és EN1155 minôsítés alapján. A fogaskerék tengelye tûgörgôs csapágyas. Mûanyag díszborítás Felület: ezüst, fekete és fehér Átfordítható Az ajtócsukó rendelési száma nem tartalmazza a csúszókart, melyet külön ki kell választani. Az összes egy- és kétszárnyú ajtó esetében felcserélt szerelési módnál a CT400R ajtócsukót kell használni. (Kifelé nyíló ajtónál, az ajtócsukó a pántokkal ellentétes oldalon van.) 428, EN 1154 minõsítés *130º* *150º ZS CS KS FS 59 PR KT csukódási sebesség (CS) ráütõdés sebessége az utolsó szakaszban (RS) fékezési szakasz nyitáskor (FS) csukási késleltetés (CK) kitámasztás szöge (KT) Fordított szerelési mód (GD1S kar) º max 5-6, min 2 Az erô állítása 142 0º 13º V G F R P *- a kitámasztás max. szöge az alkalmazott kartól függ (lásd a következõ oldalakon) , Csúszókarok típusai CT 4000 / CT 4000R ajtócsukóhoz Rajz Referencia Leírás Tûzgátló ajtóra alkalmas GD1S: standard GD1R: GD1EM: GD1EMH: GD2SC: GD2EMA: GD2EMP: GD2EMAP: GD2EMHA: GD2EMHP: GD2EMHAP: mechanikus kitámasztás elektromágneses kitámasztás (EM) elektromágneses kitámasztás füstérzékelôvel csukás sorrend szabályzóval (SC) elektromágneses kitámasztással az aktív szárnyon elektromágneses kitámasztással a passzív szárnyon elektromágneseskitámasztással mindkét szárnyon elektromágneses kt. az aktív szárnyon füstérzékelôvel elektromágneses kt. a passzív szárnyon füstérzékelôvel elektromágneses kt. mindkét szárnyon füstérzékelôvel mechanikus elem beépített elektromágnes beépített füstérzékelô

7 CT 4000: egyszárnyú ajtókhoz GD1 csúszókarok Általános jellemzôk: Balos kar CT 4000 Jobbos kar CT 4000 Az ajtólapra / tokra elôre szerelhetô sínnel. Felület: ezüst, fekete, fehér Általános és fordított szerelési módokhoz A csúszókaros ajtócsukó irányultsága egyszárnyú ajtón belsô oldal Balos kar CT 400R belsô oldal belsô oldal Jobbos kar CT 400R belsô oldal GD1S csúszó kar: standard Átfordítható Tûzgátló ajtókhoz GD1R csúszó kar: mechanikus kitámasztás A kitámasztás 70 és 150 között állítható be, kézileg a kitámasztás kiiktatható és visszaállítható. Nem átfordítható: jelölni kell a jobbos-balos irányultságot! Nem alkalmazható tûzgátló ajtókra GD1EM csúszó kar: elektromágneses kitámasztás Az EM kitámasztású rendszerek kifejezetten alkalmasak elektronikusan ellenôrzött pánikzáras ajtókhoz (PES), ily módon a mágnes vonzása alól történô felszabadítás történhet egy ellenôrzô központból kiadott utasításra is. Az EM elektromágneses kitámasztó rendszer nyitva tartja az ajtót 70 és 130 között a kívánt ponton. Áramfelvétel az ajtó nyitva tartása alatt történik. Ha az áramellátás kimarad, a mágnes elengedi az ajtót és az azonnal becsukódik. Az ajtót meglökve a záródást kézileg is elô lehet idézni. Tápfeszültség: 24V dc, max. 1W Elôre felszerelhetô sínnel Nem átfordítható az irányultságot (jobbos-balos) jelölni kell! Lehetséges szerelési módok: általános befelé nyíló ajtónál felcserélt-fordított TESA CT 400R ajtócsukónál kifelé nyíló ajtónál EN 1154A, EN1155 és DIN minôsítések GD1EMH csúszó kar: elektromágneses kitámasztás füstérzékelôvel Önállóan mûködõ rendszer Beépített füstérzékelõvel Az elektromágneses kitámasztás között a kívánt pozícióban nyitva tartja az ajtót Ha áramkimaradás történik, vagy a készülék füstöt észlel, a mágnes elengedi az ajtót és az azonnal bezáródik. Tápfeszültség: 220 Vac (max. fogyasztás 2 W) Elõre felszerelhetõ sínnel Nem átfordítható az irányultságot (jobbos/balos ) jelölni kell Általános szerelési móddal szerelhetõ befelé nyíló ajtó esetében, vagy felcserélt szerelési móddal kifelé nyíló ajtó esetében CT400R ajtócsukóval EN 1154A és EN 1155 szerint minõsítve Méretek mm-ben

8 CT 5700 felsõ csúszókaros ajtócsukó max. 400 kg-os ajtóra EN 1154: A1:2003 minõsítés 4 8 5/ Jellemzõk: Csúszókaros ajtócsukó nagy méretû, nagy súlyú ajtókra EN5-EN7 között folyamatosan állítható erõfokozat Egy tengelyen ható kettõs mechanizmussal akár 400 kg-os ajtólapok mozgatása 3 önálló állító szelep: csukódási sebesség, ráütõdési sebesség, fékezés nyitáskor Teljesen átfordítható Külön rendelendõ a GD300F jelû csúszókar Nyitott állapotban kitámasztható az MR3000 kitámasztóval csukódási sebesség (CS) a ráütõdés sebessége az utolsó szakaszban (RS) fékezési szakasz nyitáskor (FS) Erõfokozat Ajtó szélessége (mm) Ajtó súlya (kg) Max. 400 Állítható CS/RS/FS Általános szerelési mód (pántoldalra) Fordított felcserélt szerelési mód (pántoldalra) Fordított szerelési mód (ajtócsukó a tokon, pántokkal ellentétes oldalon)
