bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm MEGA bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm

Átírás

1

2

3 MEGA bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm Egyszerű,olcsó és könnyen telepíthető tolóajtóvasalat. Alkalmazható 18 és 16 mm-es bútorlap, illetve A bútorlap magasságának kiszámítása 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör TDMN alsó sínnel:. - 45mm felragasztása a bútorlapra kétoldalú ragasztóval és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. TDS alsó sínnel: mm szekrény belmagasság A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A keretprofil 3 mm-rel hosszabb, mint a bútorlap magassága! Tükör méretei: magasság = bútorlapmagasság - 4 mm szélesség = bútorlapszélesség - 4 mm MEGA bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm Alumínium Pezsgő

4 ME

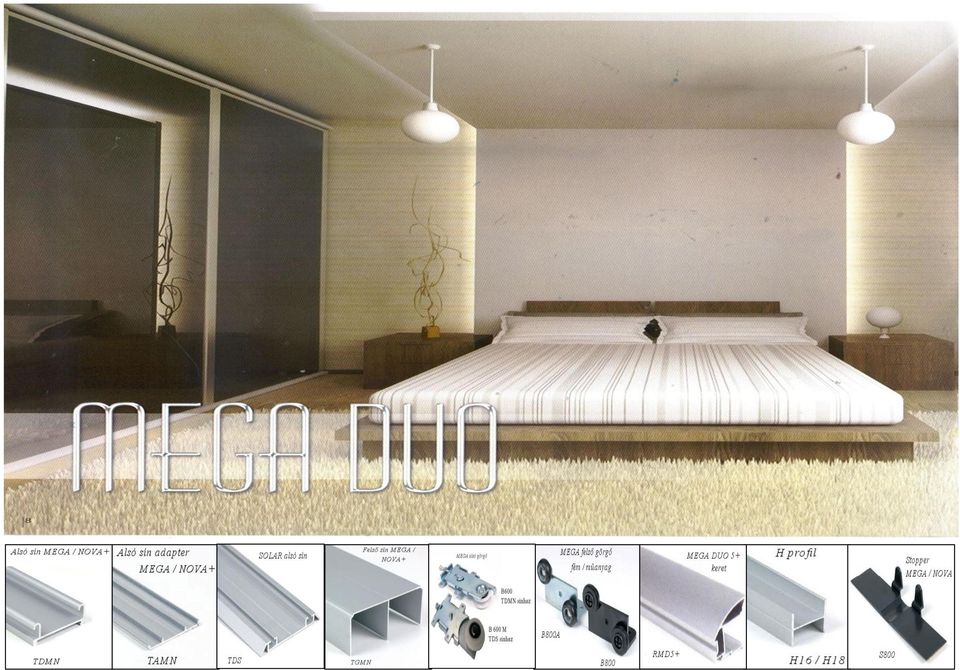

5 MEGA DUO bútorlap 18 mm A MEGA típushoz hasonló, sokoldalúan felhasználható tolóajtóvasalat. A kétkamrás-merevítésű kialakításnak köszönhetően nagyobb stabilitást és tartosságot nyújt. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap magasságának kiszámítása TDMN alsó sínnel:. - 45mm TDS alsó sínnel: mm szekrény belmagasság A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 (.....) / 4 A keretprofil 3 mm-rel hosszabb, mint a bútorlap magassága! MEGA DUO bútorlap 18 mm Alumínium Pezsgő

6 Megoldás tetőterekbe ME Megoldás tetőterekbe A MEGA és FORMA vasalatok kombinációjából a nehezen megvalósítható ötleteknek sem lesz akadálya. Az ajtószárny maximális súlya 50 kg lehet.

7 MEGA DUO bútorlap 12 mm + tükör 4 mm A MEGA típushoz hasonló, kiváló ár/érték arányú tolóajtóvasalat. A kétkamrás-merevítésű kialakításnak köszönhetően nagyobb stabilitást és tartosságot nyújt. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap magasságának kiszámítása TDMN alsó sínnel:. - 45mm TDS alsó sínnel: mm szekrény belmagasság A bútorlap szélességének kiszámítása (.....) / 2 ( mm) / 3 ( mm) / 4 A keretprofil 3 mm-rel hosszabb, mint a bútorlap magassága! Tükör méretei: magasság = bútorlapmagasság - 4 mm szélesség = bútorlapszélesség - 4 mm MEGA DUO bútorlap 12 mm + tükör 4 mm Alumínium Pezsgő

8 ME

9 + MEGA DUO + bútorlap 18 mm Egy olyan tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. szekrény belmagasság A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 (.....) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! MEGA DUO + bútorlap 18 mm Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Alumínium Pezsgő

10 bútorlap 16 mm MEGA DUO + ME bútorlap 16 mm MEGA DUO + Egy olyan tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. A bútorlap magasságának kiszámítása Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. TDMN alsó sínnel: mm Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval TDB alsó sínnel: mm és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. szekrény belmagasság A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap szélességének kiszámítása (.....) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Alumínium Pezsgő

11 MEGA DUO + bútorlap 12 mm + tükör 4 mm Egy olyan tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. szekrény belmagasság A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap szélességének kiszámítása (.....) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Tükör méretei: magasság = bútorlapmagasság +12 mm szélesség = bútorlapszélesség - 4 mm MEGA DUO + bútorlap 12 mm + tükör 4 mm Alumínium Pezsgő

12 LUN

13 LUNA bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm A legújabb design szerint készített tolóajtóvasalat, melyben a fogantyúprofilba ABS élzáró helyezhető, így a bútorlappal színazonos is lehet. A keret behúzos porkefével használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval A bútorlap magasságának kiszámítása TDMN alsó sínnel:. - 45mm TDS alsó sínnel: mm és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. szekrény belmagasság Alumínium Pezsgő A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A keretprofil 3 mm-rel hosszabb, mint a bútorlap magassága! Tükör méretei: magasság = bútorlapmagasság - 4 mm szélesség = bútorlapszélesség - 4 mm LUNA bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm

14 PO

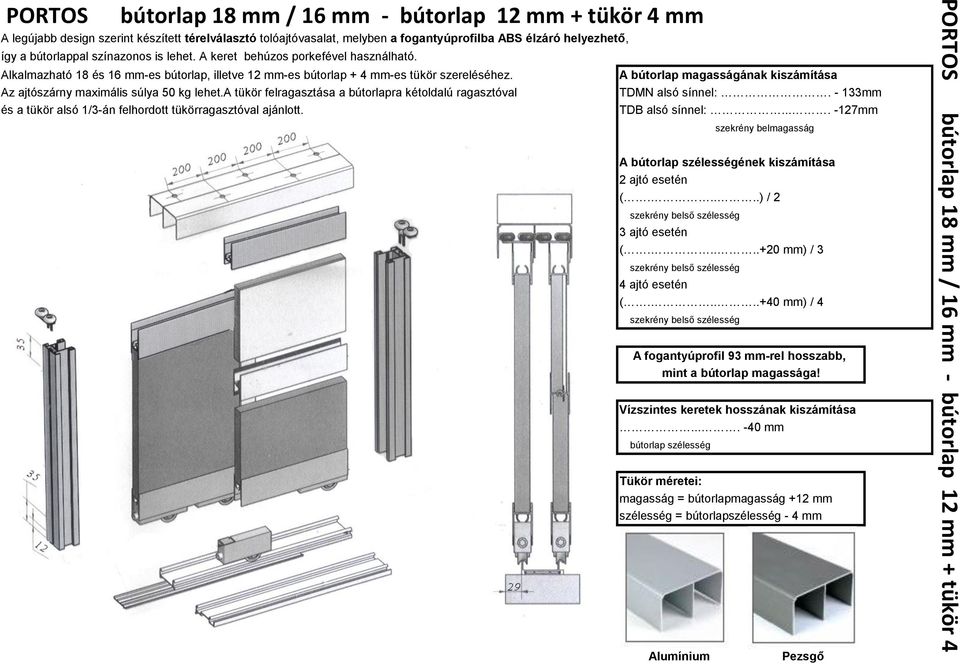

15 PORTOS bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm A legújabb design szerint készített térelválasztó tolóajtóvasalat, melyben a fogantyúprofilba ABS élzáró helyezhető, így a bútorlappal színazonos is lehet. A keret behúzos porkefével használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm szekrény belmagasság A bútorlap szélességének kiszámítása (.....) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Tükör méretei: magasság = bútorlapmagasság +12 mm szélesség = bútorlapszélesség - 4 mm Alumínium Pezsgő PORTOS bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4

16 NO

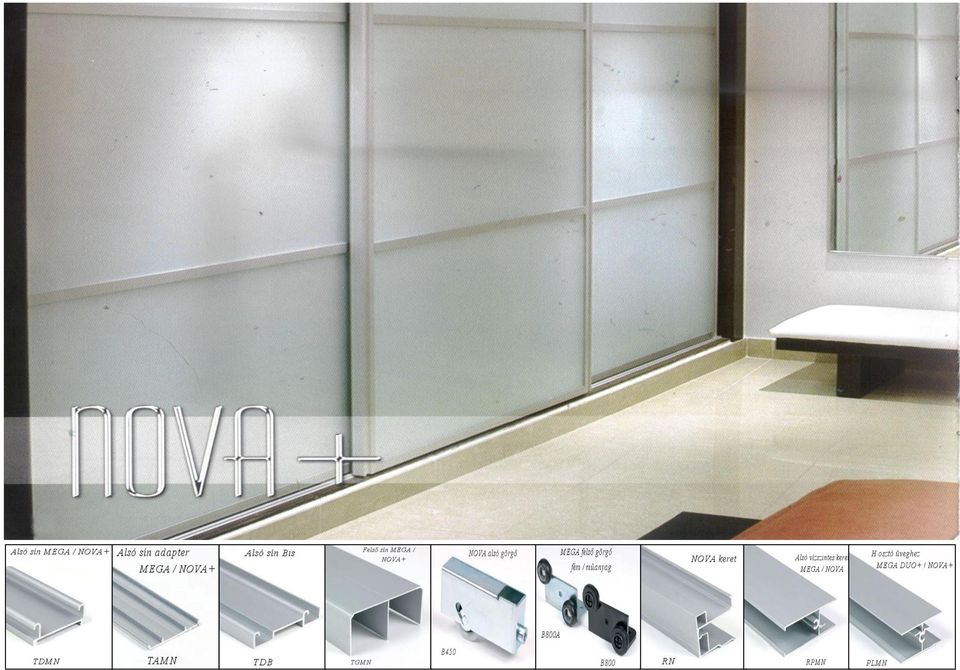

17 NOVA+ bútorlap 18 mm Gazdag választékú tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Ebben a rendszerben a tükörhöz nem kell hordozóanyag, ennek megfelelően itt üveg is használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 4 mm-es tükör és üveg szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör vagy üveg beragasztása a keretekbe szilikonnal javasolt. A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm szekrény belmagasság A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 (.....) / 4 NOVA+ bútorlap 18 mm A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Alumínium Pezsgő

18 bútorlap 16 mm NOVA + NO Gazdag választékú tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Ebben a rendszerben a tükörhöz nem kell hordozóanyag, ennek megfelelően itt üveg is használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 4 mm-es tükör és üveg szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör vagy üveg beragasztása a keretekbe szilikonnal javasolt. bútorlap 16 mm NOVA + A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm szekrény belmagasság A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Alumínium Pezsgő

19 NOVA + tükör vagy üveg 4 mm Gazdag választékú tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Ebben a rendszerben a tükörhöz nem kell hordozóanyag, ennek megfelelően itt üveg is használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 4 mm-es tükör és üveg szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör vagy üveg beragasztása a keretekbe szilikonnal javasolt. A tükör/üveg magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm szekrény belmagasság A tükör/üveg szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 83 mm-rel hosszabb, mint a tükör/üveg magassága! NOVA + tükör vagy üveg 4 mm Vízszintes keretek hosszának kiszámítása mm tükör/üveg szélesség Alumínium Pezsgő

20 MI

21 MINI bútorlap 18 / 16 mm A legegyszerűbb és legolcsóbb tolóajtóvasalat, erőteljes, jó teherbírású, csapágyas görgővel. A rendszer két felső megvezetést kínál: A B400 csúszka ideális azoknak, akik a gazdaságos megoldásokat részesítik előnyben, míg ezek mellett a B400A felső görgő magas használati kényelmet is biztosít. A bútorlap magasságának kiszámítása Alkalmazható 18 és 16 mm-es bútorlap szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.. -12mm szekrény belmagasság A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 MINI bútorlap 18 / 16 mm A C profil 3 mm-rel hosszabb, mint a bútorlap magassága!

22

23 MICRO bútorlap 18 mm / alumíniumkeretes ajtófront A MICRO tolóajtóvasalat egy sokoldalúan felhasználható vasalat, mely alkalmas kisebb méretű bútorlapos ajtók, A bútorlap magasságának kiszámítása valamint kicsi felépítésének köszönhetően alumíniumkeretes ajtófrontokhoz mm Az alső görgőkben golyós csapágyak biztosítják a megfelelő működést. szekrény belmagasság Alkalmazható 18 mm-es bútorlap és alumíniumkeretes ajtófrontokhoz szereléséhez. Az ajtószárny maximális súlya 25 kg lehet. A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 MICRO bútorlap 18 mm / alumíniumkeretes ajtófront

24 KA

25 KANON bútorlap 18 / 16 mm Egysoros tolóajtóvasalat, mely átmenetet képez a tolóajtó és a térelválasztó rendszerek között. A felső görgőben fém foglalat rögzíti a csapágyas görgőket, így az ajtószárny maximális súlya 75 kg is lehet. Ehhez a rendszerhez is tökéletes a PORTOS keret, amibe ABS élléc húzható. Alkalmazható 18 és 16 mm-es bútorlap szereléséhez. A bútorlap magasságának kiszámítása W100 függőleges rögzítéssel:. +40 mm W200 vízszintes rögzítéssel: mm szekrény belmagasság A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 KANON bútorlap 18 / 16 mm

26 KA

27 KANON GLASS tükör/üveg 8-12 mm Egysoros tolóajtóvasalat, mely széleskörű felhasználási lehetőségeket ad eltolható üvegajtók tervezéséhez. A rendkívül erős felfogatásnak köszönhetően, a választott felső görgőktől függően, az ajtószárny maximális súlya 75 illetve 100 kg is lehet. Alkalmazható 8-12 mm tükör/üveg szereléséhez. A tükör/üveg biztonságos használatához védőfólia használata javasolt. A tükör/üveg magasságának kiszámítása W100 függőleges rögzítéssel:. +30 mm W200 vízszintes rögzítéssel: mm szekrény belmagasság A tükör/üveg szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 KANON GLASS tükör/üveg 8-12 mm

28 KA

29 KANON FOLD bútorlap 18 mm Egysoros harmónikaajtóvasalat, melyben a fém, csapágyas görgő, és az alsó és felső fém szerelvények kitűnő működést biztosítanak az összecsukló, illetve nyíló ajtók működéséhez. Alkalmazható 18 mm-es bútorlap szereléséhez. Az ajtószárny maximális súlya 75 kg lehet. Csukló ajtók Csukló ajtók kiszámítása A bútorlap magasságának kiszámítása W100 függőleges rögzítéssel:. +40 mm W200 vízszintes rögzítéssel: mm szekrény belmagasság A bútorlap szélességének kiszámítása 1 pár (2 db egyforma bútorlap) harmónikaajtó esetén ( mm) / 2 = Nyíló ajtók kiszámítása A bútorlap magasságának kiszámítása W100 függőleges rögzítéssel:. -55 mm W200 vízszintes rögzítéssel: mm szekrény belmagasság A bútorlap szélességének kiszámítása 1 pár (2 db egyforma bútorlap) harmónikaajtó esetén ( mm) / 2 = Nyíló ajtók KANON FOLD bútorlap 18 mm

30 FO

31 FORMA bútorlap 18 / 24 mm Felső függesztésű kétsoros tolóajtóajtóvasalat, melyben a két csapágyas görgő A bútorlap magasságának kiszámítása hosszú tartósságot biztosít mm Alkalmazható 18 és 24 mm-es bútorlap szereléséhez. Az ajtószárny maximális súlya 50 kg lehet. szekrény belmagasság A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 FORMA bútorlap 18 / 24 mm

32 FO

33 FORMA + bútorlap 18 mm Felső függesztésű kétsoros tolóajtóajtóvasalat, melyben a két csapágyas görgő hosszú tartósságot biztosít. Alkalmazható 18 mm-es bútorlap szereléséhez. Az ajtószárny maximális súlya 50 kg lehet. A bútorlap magasságának kiszámítása bemart alsó sínnel:. -55 mm szekrény belmagasság rácsavarozott alsó sínnel:. -65 mm szekrény belmagasság alsó sín nélkül:. -50 mm szekrény belmagasság A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 FORMA + bútorlap 18 mm

34 SO

35 SOLAR I bútorlap 10 mm - tükör/üveg 4 mm Komplett tolóajtó rendszer 10 mm-es bútorlap és 4 mm-es tükör/üveg kombinálásához. A vízszintes keretek masszív tartást adnak a kiválő minőségű ajtókhoz. A 10 mm-es bútorlap magasságának kiszámítása TDS alsó sínnel:. - 90mm Alkalmazható 10 mm-es bútorlap és 4 mm-es tükör/üveg szereléséhez. szekrény belmagasság Az ajtószárny maximális súlya 50 kg lehet.a tükör vagy üveg beragasztása a keretekbe szilikonnal javasolt. A 10 mm-es bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 (.....) / 4 Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség A 4 mm-es tükör/üveg magasságának kiszámítása TDS alsó sínnel:. - 95mm szekrény belmagasság A 4 mm-es tükör/üveg szélességének kiszámítása ( mm) / 2 ( mm) / 3 A fogantyúprofil 60 mm-rel hosszabb, mint a bútorlap magassága! (.....) / 4 A fogantyúprofil 65 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása Alumínium Pezsgő mm bútorlap szélesség SOLAR I bútorlap 10 mm - tükör/üveg 4 mm
