1 4220 Hajdúböszörmény, Külső-Hadházi u. 12. tel.: (52) fax: (52)

2

3 MEGA bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm Egyszerű,olcsó és könnyen telepíthető tolóajtóvasalat. Alkalmazható 18 és 16 mm-es bútorlap, illetve A bútorlap magasságának kiszámítása 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör TDMN alsó sínnel:. - 45mm felragasztása a bútorlapra kétoldalú ragasztóval és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. TDB alsó sínnel: mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A keretprofil 3 mm-rel hosszabb, mint a bútorlap magassága! Tükör méretei: magasság = bútorlapmagasság - 4 mm szélesség = bútorlapszélesség - 4 mm MEGA bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm Alumínium Pezsgő

4 M

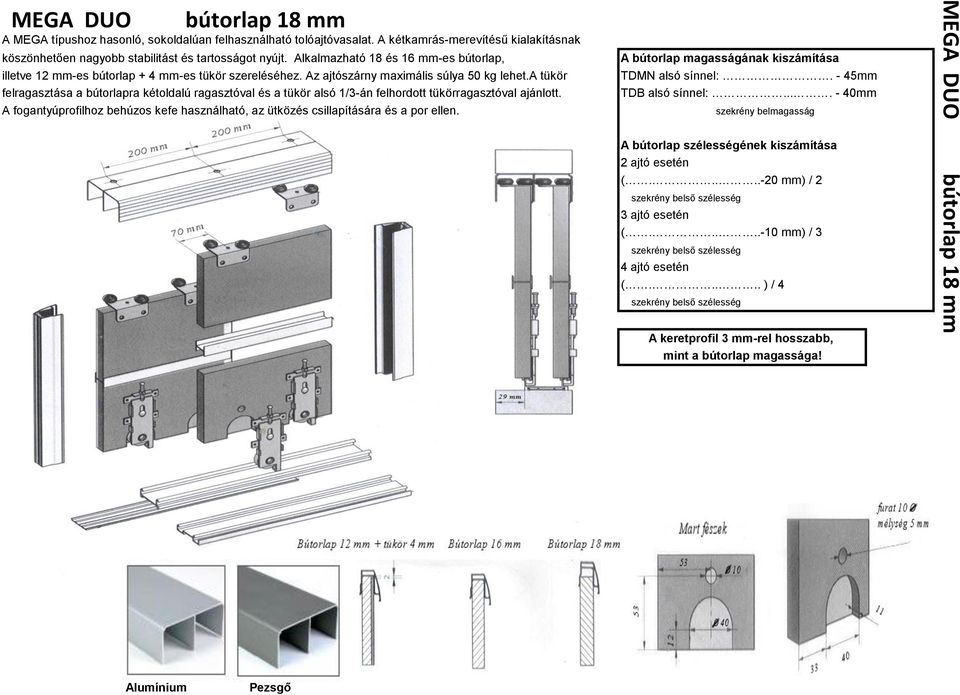

5 MEGA DUO bútorlap 18 mm A MEGA típushoz hasonló, sokoldalúan felhasználható tolóajtóvasalat. A kétkamrás-merevítésű kialakításnak köszönhetően nagyobb stabilitást és tartosságot nyújt. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap magasságának kiszámítása TDMN alsó sínnel:. - 45mm TDB alsó sínnel: mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 (..... ) / 4 A keretprofil 3 mm-rel hosszabb, mint a bútorlap magassága! MEGA DUO bútorlap 18 mm Alumínium Pezsgő

6 bútorlap 16 mm MEGA DUO M A MEGA típushoz hasonló, sokoldalúan felhasználható tolóajtóvasalat. A kétkamrás-merevítésű kialakításnak köszönhetően nagyobb stabilitást és tartosságot nyújt. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. bútorlap 16 mm MEGA DUO A bútorlap magasságának kiszámítása TDMN alsó sínnel:. - 45mm TDB alsó sínnel: mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A keretprofil 3 mm-rel hosszabb, mint a bútorlap magassága! Alumínium Pezsgő

7 MEGA DUO bútorlap 12 mm + tükör 4 mm A MEGA típushoz hasonló, kiváló ár/érték arányú tolóajtóvasalat. A kétkamrás-merevítésű kialakításnak köszönhetően nagyobb stabilitást és tartosságot nyújt. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap magasságának kiszámítása TDMN alsó sínnel:. - 45mm TDB alsó sínnel: mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A keretprofil 3 mm-rel hosszabb, mint a bútorlap magassága! Tükör méretei: magasság = bútorlapmagasság - 4 mm szélesség = bútorlapszélesség - 4 mm MEGA DUO bútorlap 12 mm + tükör 4 mm Alumínium Pezsgő

8 M

9 MEGA DUO + bútorlap 18 mm Egy olyan tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 (.....) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! MEGA DUO + bútorlap 18 mm Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Alumínium Pezsgő

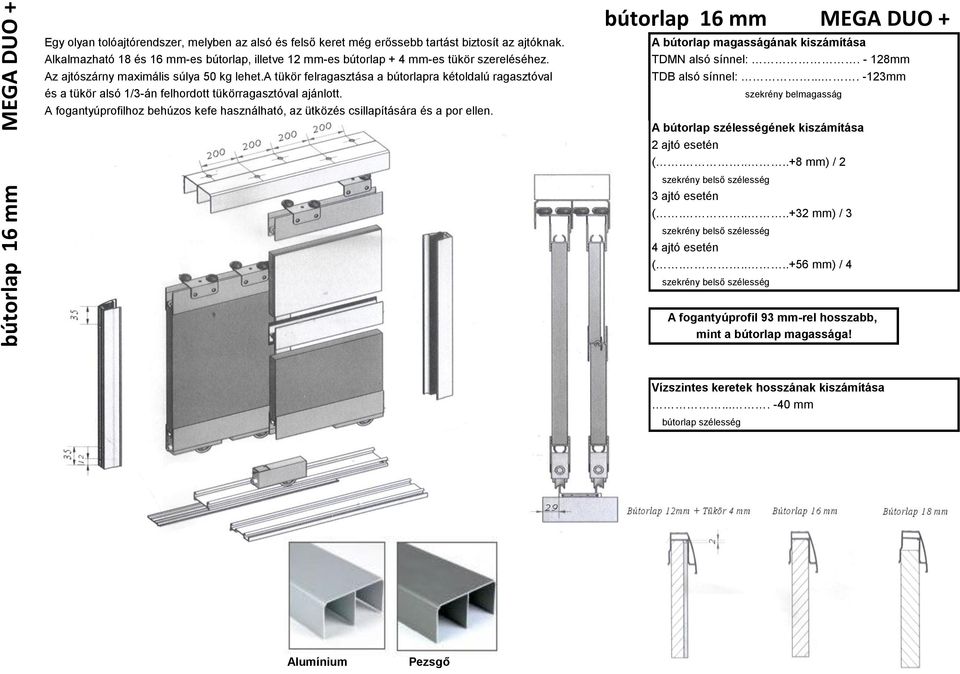

10 bútorlap 16 mm MEGA DUO + M bútorlap 16 mm MEGA DUO + Egy olyan tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. A bútorlap magasságának kiszámítása Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. TDMN alsó sínnel: mm Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval TDB alsó sínnel: mm és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Alumínium Pezsgő

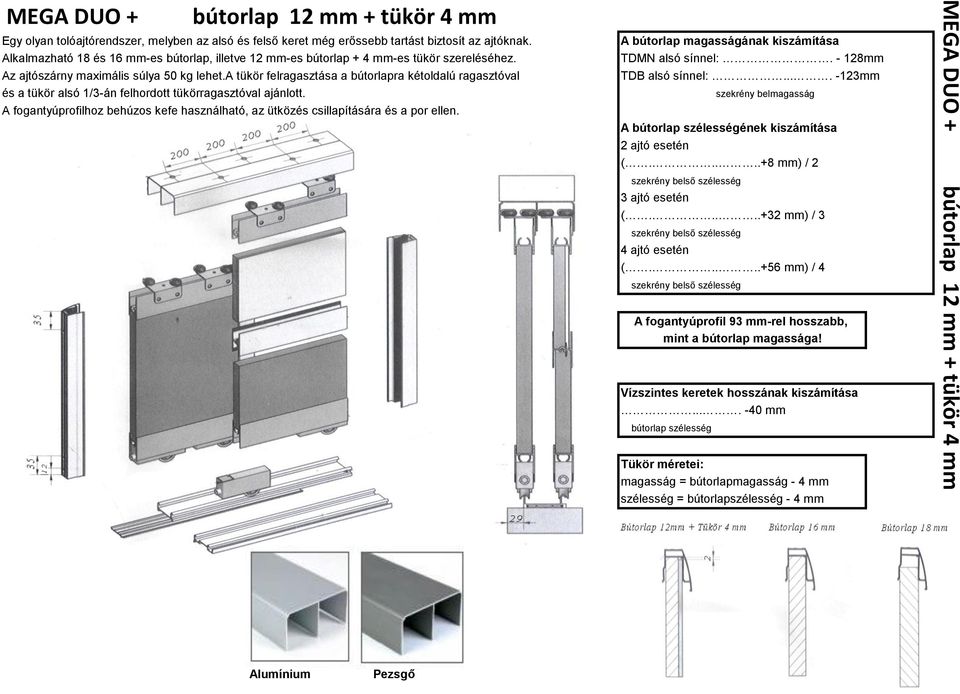

11 MEGA DUO + bútorlap 12 mm + tükör 4 mm Egy olyan tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A fogantyúprofilhoz behúzos kefe használható, az ütközés csillapítására és a por ellen. A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Tükör méretei: magasság = bútorlapmagasság - 4 mm szélesség = bútorlapszélesség - 4 mm MEGA DUO + bútorlap 12 mm + tükör 4 mm Alumínium Pezsgő

12 LU

13 LUNA bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm A legújabb design szerint készített tolóajtóvasalat, melyben a fogantyúprofilba ABS élzáró helyezhető, így a bútorlappal színazonos is lehet. A keret behúzos porkefével használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval A bútorlap magasságának kiszámítása TDMN alsó sínnel:. - 45mm TDB alsó sínnel: mm és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. Alumínium Pezsgő A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A keretprofil 3 mm-rel hosszabb, mint a bútorlap magassága! Tükör méretei: magasság = bútorlapmagasság - 4 mm szélesség = bútorlapszélesség - 4 mm LUNA bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm

14 PO

15 PORTOS bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4 mm A legújabb design szerint készített térelválasztó tolóajtóvasalat, melyben a fogantyúprofilba ABS élzáró helyezhető, így a bútorlappal színazonos is lehet. A keret behúzos porkefével használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 12 mm-es bútorlap + 4 mm-es tükör szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör felragasztása a bútorlapra kétoldalú ragasztóval és a tükör alsó 1/3-án felhordott tükörragasztóval ajánlott. A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 (.....) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Alumínium Pezsgő PORTOS bútorlap 18 mm / 16 mm - bútorlap 12 mm + tükör 4

16 N

17 NOVA+ bútorlap 18 mm Gazdag választékú tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Ebben a rendszerben a tükörhöz nem kell hordozóanyag, ennek megfelelően itt üveg is használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 4 mm-es tükör és üveg szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör vagy üveg beragasztása a keretekbe szilikonnal javasolt. A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 (.....) / 4 NOVA+ bútorlap 18 mm A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Alumínium Pezsgő

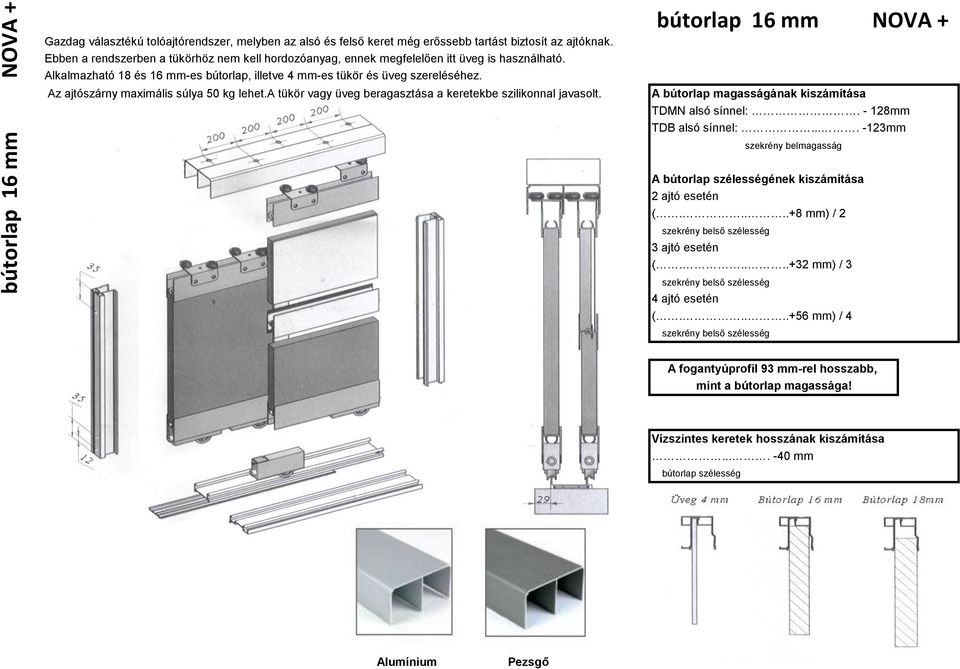

18 bútorlap 16 mm NOVA + N Gazdag választékú tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Ebben a rendszerben a tükörhöz nem kell hordozóanyag, ennek megfelelően itt üveg is használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 4 mm-es tükör és üveg szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör vagy üveg beragasztása a keretekbe szilikonnal javasolt. bútorlap 16 mm NOVA + A bútorlap magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 93 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség Alumínium Pezsgő

19 NOVA + tükör vagy üveg 4 mm Gazdag választékú tolóajtórendszer, melyben az alsó és felső keret még erőssebb tartást biztosít az ajtóknak. Ebben a rendszerben a tükörhöz nem kell hordozóanyag, ennek megfelelően itt üveg is használható. Alkalmazható 18 és 16 mm-es bútorlap, illetve 4 mm-es tükör és üveg szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör vagy üveg beragasztása a keretekbe szilikonnal javasolt. A tükör/üveg magasságának kiszámítása TDMN alsó sínnel: mm TDB alsó sínnel: mm A tükör/üveg szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 83 mm-rel hosszabb, mint a tükör/üveg magassága! NOVA + tükör vagy üveg 4 mm Vízszintes keretek hosszának kiszámítása mm tükör/üveg szélesség Alumínium Pezsgő

20 M

21 MINI bútorlap 18 / 16 mm A legegyszerűbb és legolcsóbb tolóajtóvasalat, erőteljes, jó teherbírású, csapágyas görgővel. A rendszer két felső megvezetést kínál: A B400 csúszka ideális azoknak, akik a gazdaságos megoldásokat részesítik előnyben, míg ezek mellett a B400A felső görgő magas használati kényelmet is biztosít. A bútorlap magasságának kiszámítása Alkalmazható 18 és 16 mm-es bútorlap szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.. -12mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 MINI bútorlap 18 / 16 mm A C profil 3 mm-rel hosszabb, mint a bútorlap magassága!

22 K

23 KANON bútorlap 18 / 16 mm Egysoros tolóajtóvasalat, mely átmenetet képez a tolóajtó és a térelválasztó rendszerek között. A felső görgőben fém foglalat rögzíti a csapágyas görgőket, így az ajtószárny maximális súlya 75 kg is lehet. Ehhez a rendszerhez is tökéletes a PORTOS keret, amibe ABS élléc húzható. Alkalmazható 18 és 16 mm-es bútorlap szereléséhez. A bútorlap magasságának kiszámítása W100 függőleges rögzítéssel:. -40 mm W200 vízszintes rögzítéssel: mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 3 mm-rel hosszabb, mint a bútorlap magassága! KANON bútorlap 18 / 16 mm

24 K

25 KANON GLASS tükör/üveg 8-12 mm Egysoros tolóajtóvasalat, mely széleskörű felhasználási lehetőségeket ad eltolható üvegajtók tervezéséhez. A rendkívül erős felfogatásnak köszönhetően, a választott felső görgőktől függően, az ajtószárny maximális súlya 75 illetve 100 kg is lehet. Alkalmazható 8-12 mm tükör/üveg szereléséhez. A tükör/üveg biztonságos használatához védőfólia használata javasolt. A tükör/üveg magasságának kiszámítása W100 függőleges rögzítéssel:. -50 mm W200 vízszintes rögzítéssel: mm A tükör/üveg szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 KANON GLASS tükör/üveg 8-12 mm

26 K

27 KANON FOLD bútorlap 18 mm Egysoros harmónikaajtóvasalat, melyben a fém, csapágyas görgő, és az alsó és felső fém szerelvények kitűnő működést biztosítanak az összecsukló ajtók működéséhez. Alkalmazható 18 mm-es bútorlap szereléséhez. Az ajtószárny maximális súlya 75 kg lehet. A bútorlap magasságának kiszámítása W100 függőleges rögzítéssel:. -43 mm W200 vízszintes rögzítéssel: mm A bútorlap szélességének kiszámítása 1 pár (2 db egyforma bútorlap) harmónikaajtó esetén ( mm) / 2 = KANON FOLD bútorlap 18 mm

28 FO

29 FORMA bútorlap 18 / 24 mm Felső függesztésű kétsoros tolóajtóajtóvasalat, melyben a két csapágyas görgő A bútorlap magasságának kiszámítása hosszú tartósságot biztosít mm Alkalmazható 18 és 24 mm-es bútorlap szereléséhez. Az ajtószárny maximális súlya 50 kg lehet. A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 FORMA bútorlap 18 / 24 mm

30 FO

31 FORMA + bútorlap 18 mm Felső függesztésű kétsoros tolóajtóajtóvasalat, melyben a két csapágyas görgő hosszú tartósságot biztosít. Alkalmazható 18 mm-es bútorlap szereléséhez. Az ajtószárny maximális súlya 50 kg lehet. A bútorlap magasságának kiszámítása bemart alsó sínnel:. -55 mm rácsavarozott alsó sínnel:. -65 mm alsó sín nélkül:. -50 mm A bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 FORMA + bútorlap 18 mm

32 SO

33 SOLAR I bútorlap 10 mm - tükör/üveg 4 mm Komplett tolóajtó rendszer 10 mm-es bútorlap és 4 mm-es tükör/üveg kombinálásához. A vízszintes keretek masszív tartást adnak a kiválő minőségű ajtókhoz. A 10 mm-es bútorlap magasságának kiszámítása TDS alsó sínnel:. - 90mm Alkalmazható 10 mm-es bútorlap és 4 mm-es tükör/üveg szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör vagy üveg beragasztása a keretekbe szilikonnal javasolt. A 10 mm-es bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 (.....) / 4 Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség A 4 mm-es tükör/üveg magasságának kiszámítása TDS alsó sínnel:. - 95mm A 4 mm-es tükör/üveg szélességének kiszámítása ( mm) / 2 ( mm) / 3 A fogantyúprofil 60 mm-rel hosszabb, mint a bútorlap magassága! (.....) / 4 A fogantyúprofil 65 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása Alumínium Pezsgő mm bútorlap szélesség SOLAR I bútorlap 10 mm - tükör/üveg 4 mm

34 SO

35 SOLAR II bútorlap 10 mm - tükör/üveg 4 mm Komplett térelválasztó rendszer 10 mm-es bútorlap és 4 mm-es tükör/üveg kombinálásához. A 10 mm-es bútorlap magasságának kiszámítása A vízszintes keretek masszív tartást adnak a kiválő minőségű ajtókhoz. TDS alsó sínnel:. - 90mm Alkalmazható 10 mm-es bútorlap és 4 mm-es tükör/üveg szereléséhez. Az ajtószárny maximális súlya 50 kg lehet.a tükör vagy üveg beragasztása a keretekbe szilikonnal javasolt. A 10 mm-es bútorlap szélességének kiszámítása ( mm) / 2 ( mm) / 3 ( mm) / 4 A fogantyúprofil 60 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása mm bútorlap szélesség A 4 mm-es tükör/üveg magasságának kiszámítása TDS alsó sínnel:. - 95mm A 4 mm-es tükör/üveg szélességének kiszámítása ( mm) / 2 ( mm) / 3 SOLAR II bútorlap 10 mm - tükör/üveg 4 mm ( mm) / 4 A fogantyúprofil 65 mm-rel hosszabb, mint a bútorlap magassága! Vízszintes keretek hosszának kiszámítása Alumínium Pezsgő mm bútorlap szélesség
