ALUMÍNIUM PROFILRENDSZER ÜVEG, VAGY MŐANYAG LEMEZEK SZERELÉSÉHEZ Alumínium profilrendszer (AlMgSi 0,5) üveg, és mőanyag lemezek szereléséhez. A profilokat Ausztriában fejlesztik, és gyártják.

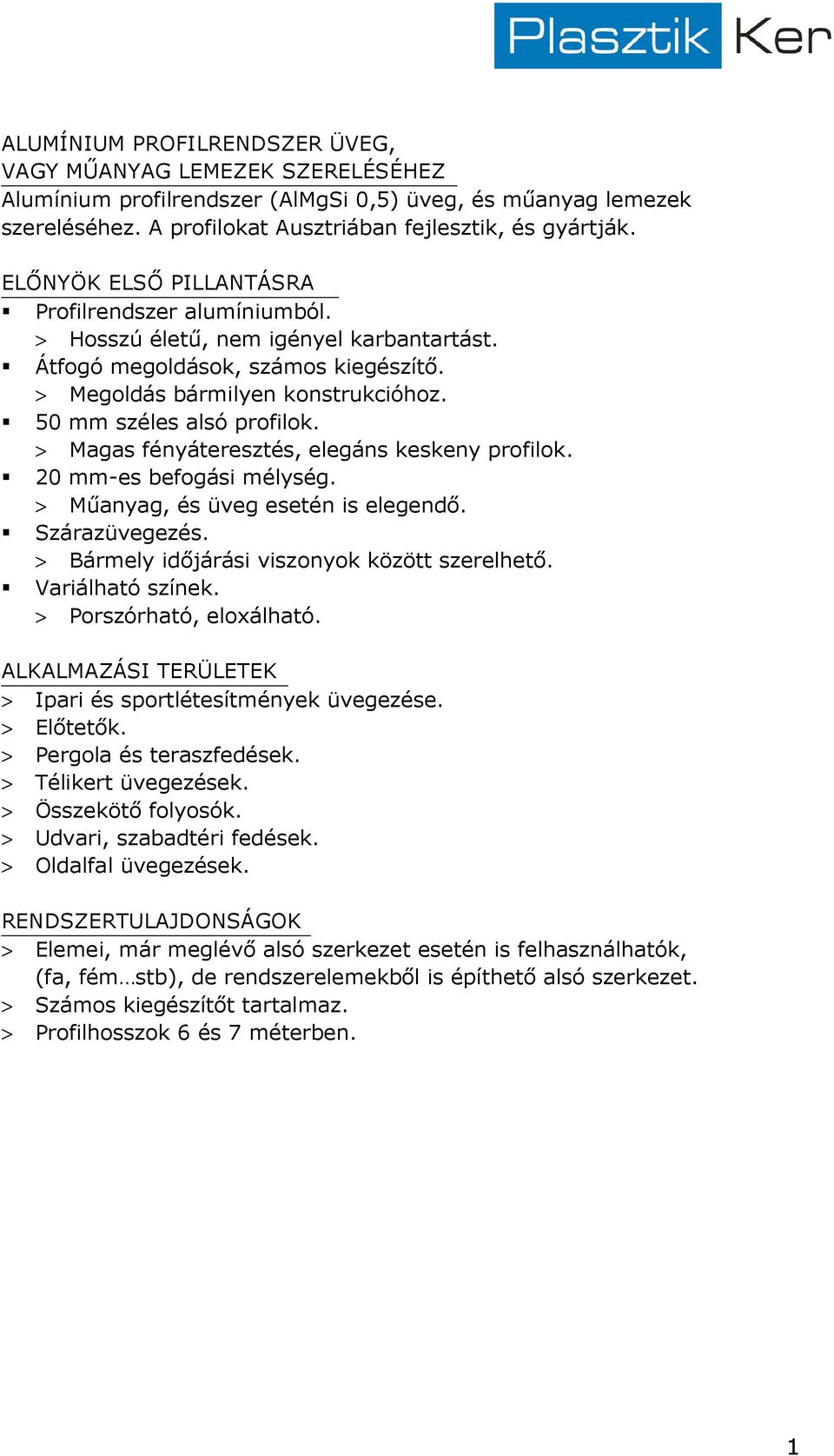

1 ALUMÍNIUM PROFILRENDSZER ÜVEG, VAGY MŐANYAG LEMEZEK SZERELÉSÉHEZ Alumínium profilrendszer (AlMgSi 0,5) üveg, és mőanyag lemezek szereléséhez. A profilokat Ausztriában fejlesztik, és gyártják. ELİNYÖK ELSİ PILLANTÁSRA Profilrendszer alumíniumból. > Hosszú élető, nem igényel karbantartást. Átfogó megoldások, számos kiegészítı. > Megoldás bármilyen konstrukcióhoz. 50 mm széles alsó profilok. > Magas fényáteresztés, elegáns keskeny profilok. 20 mm-es befogási mélység. > Mőanyag, és üveg esetén is elegendı. Szárazüvegezés. > Bármely idıjárási viszonyok között szerelhetı. Variálható színek. > Porszórható, eloxálható. ALKALMAZÁSI TERÜLETEK > Ipari és sportlétesítmények üvegezése. > Elıtetık. > Pergola és teraszfedések. > Télikert üvegezések. > Összekötı folyosók. > Udvari, szabadtéri fedések. > Oldalfal üvegezések. RENDSZERTULAJDONSÁGOK > Elemei, már meglévı alsó szerkezet esetén is felhasználhatók, (fa, fém stb), de rendszerelemekbıl is építhetı alsó szerkezet. > Számos kiegészítıt tartalmaz. > Profilhosszok 6 és 7 méterben. 1

> Magas fényáteresztés, elegáns keskeny profilok. 20 mm-es befogási mélység. > Mőanyag, és üveg esetén is elegendı. Szárazüvegezés. > Bármely idıjárási viszonyok között szerelhetı. Variálható színek.

2 LESZORÍTÓ PROFILOK > 50, 60, 80, 100 mm szélességben. > Mindenegyes leszorító profilhoz kapható a hozzá illı takaró profil. > Mőanyag zárókupakok mindenegyes profilszélességhez Leszorító profil 50/7 Leszorító profil 60/ Leszorító profil 80/ Leszorító profil 100/13 A leszorító profilok rögzítése: A leszorító profilok rögzítése fém-epdm alátéttel ellátott nemesacél csavarokkal történik. A rögzítés az alsó profilok csavarcsatornájába, vagy a meglévı fa, fém alsó szerkezetbe történik (utóbbi esetben elı furatolás szükséges). A csavarok egymáshoz viszonyított távolsága a megfelelı vízzárás eléréséhez kb. 30 cm kell hogy legyen. 2

7 9 50 Leszorító profil 50/7 Leszorító profil 60/9 60 11 Leszorító profil 80/11 80 13 100 Leszorító profil 100/13 A leszorító profilok rögzítése: A leszorító

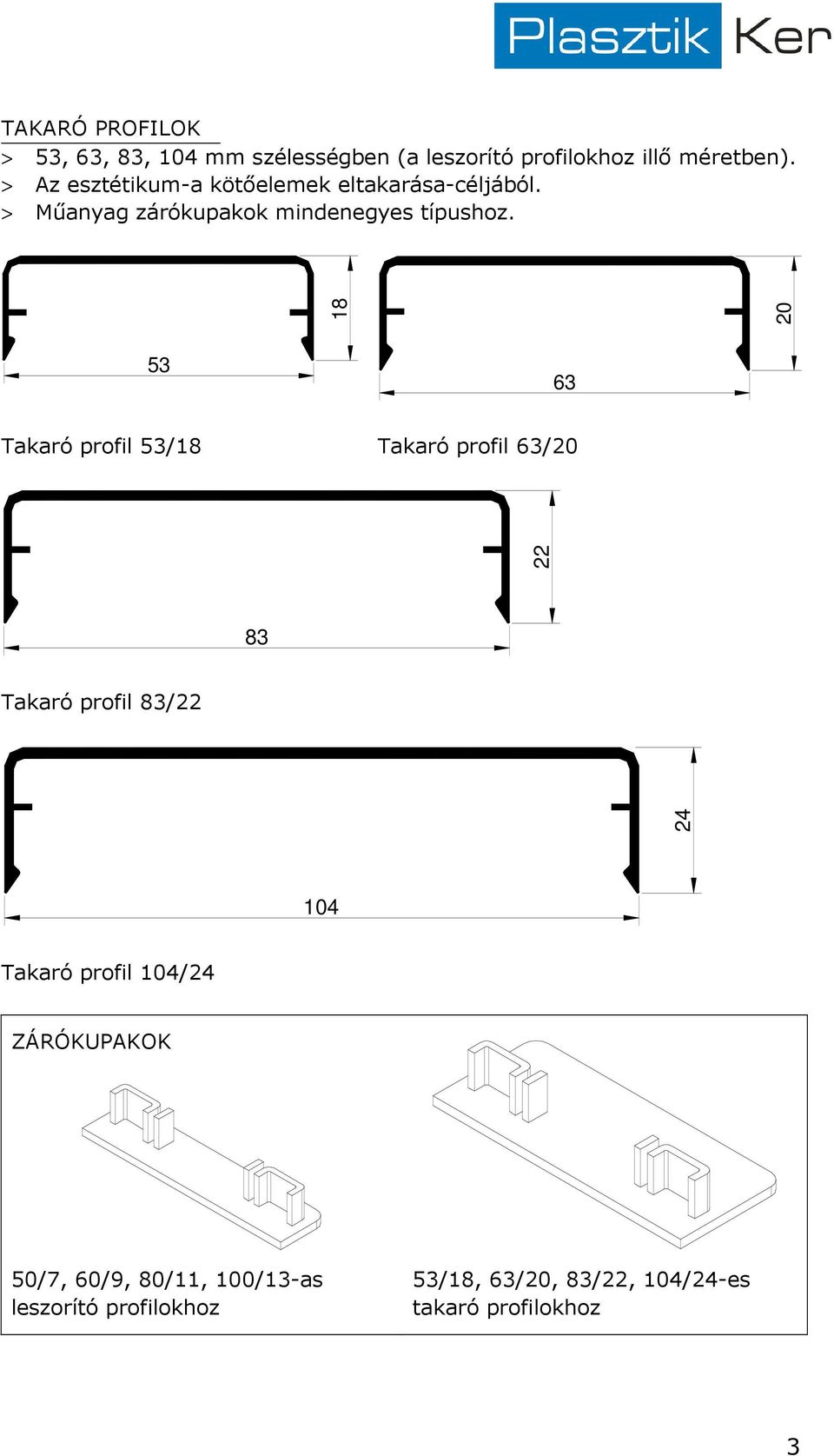

3 TAKARÓ PROFILOK > 53, 63, 83, 104 mm szélességben (a leszorító profilokhoz illı méretben). > Az esztétikum-a kötıelemek eltakarása-céljából. > Mőanyag zárókupakok mindenegyes típushoz Takaró profil 53/18 Takaró profil 63/ Takaró profil 83/ Takaró profil 104/24 ZÁRÓKUPAKOK 50/7, 60/9, 80/11, 100/13-as leszorító profilokhoz 53/18, 63/20, 83/22, 104/24-es takaró profilokhoz 3

18 20 53 63 Takaró profil 53/18 Takaró profil 63/20 22 83 Takaró profil 83/22 24 104 Takaró profil

4 NEM ÖNHORDÓ ALSÓ PROFILOK (alsó tartószerkezet szükséges) > 80/7-es profil-80 mm szélességben, 30 mm-es befogási mélységgel, speciálisan keresztirányú tartókkal készült nagyfelülető szerkezetekhez. > 50/10-es profil-50 mm szélességben, 20 mm-es befogási mélységgel, fa alsó szerkezetek fogadó profiljaként. > Teljes hosszában csavarcsatornával, belsı vízelvezetéssel. > Variálható az üvegezıanyag vastagsága /10-es alsó profil 80/7-es alsó profil 4

> 50/10-es profil-50 mm szélességben, 20 mm-es befogási mélységgel, fa alsó szerkezetek fogadó profiljaként.

5 ÖNHORDÓ ALSÓ PROFILOK > 50 mm szélességben-több fény, elegáns profilokmagasság 50 vagy 80 mm. > Statikusan önhordó akár 4000 mm-ig (lásd méretezı táblázat!). > 20 mm befogási mélység-mőanyag és üveg esetén is elegendı. > Teljes hosszában csavarcsatornával, belsı vízelvezetéssel. > Variálható az üvegezıanyag vastagsága. > Rögzítése hozzá illı rögzítı papuccsal. > Üveg rögzítése kicsúszás ellen /50-es alsó profil (önhordó) 50/80-as alsó profil (önhordó) 5

> 20 mm befogási mélység-mőanyag és üveg esetén is elegendı.

6 CSAVARHOSSZOK Mőanyag lemezekhez használatos tömítés esetén az alsó profilban, és a leszorító profilban. Lemezvastagság Alsó profil típusa 50/10 80/7 50/50 50/80 6 mm 32 mm 25 mm 45 mm 45 mm 8 mm 34 mm 32 mm 45 mm 45 mm 10 mm 34 mm 32 mm 50 mm 45 mm 16 mm 38 mm 38 mm 55 mm 50 mm 20 mm 45 mm 45 mm 60 mm 55 mm 25 mm 50 mm 45 mm 64 mm 60 mm 32 mm 55 mm 55 mm 70 mm 70 mm CSAVARHOSSZOK Csavarhosszok üveghez használatos tömítés esetén az alsó profilban, és a leszorító profilban. Üvegvastagság Alsó profil típusa 50/10 80/7 50/50 50/80 6 mm 25 mm 25 mm 38 mm 38 mm 8 mm 25 mm 25 mm 45 mm 38 mm 10 mm 32 mm 32 mm 45 mm 45 mm 16 mm 38 mm 34 mm 50 mm 50 mm 20 mm 38 mm 38 mm 55 mm 50 mm 24 mm 45 mm 45 mm 60 mm 55 mm 26 mm 45 mm 50 mm 60 mm 60 mm 6

mm 45 mm 60 mm 55 mm 25 mm 50 mm 45 mm 64 mm 60 mm 32 mm 55 mm 55 mm 70 mm 70 mm CSAVARHOSSZOK Csavarhosszok üveghez használatos tömítés esetén az alsó profilban, és a leszorító

7 ÖNHORDÓ ALSÓ PROFIL MÉRETEZÉSE MŐANYAG LEMEZEK BEÉPÍTÉSE ESETÉN A táblázat megadja a szabadon álló maximális profilhosszt mm-ben kifejezve különbözı tetılejtések/hóterhek esetén. (max. 0,68 kn/m 2 szélteher, max. 15 m beépítési magasság, mőanyag lemezek önsúlya 0,1 kn/m 2 ) Tetılejtés 50/50-es alsó profilok egymás közötti távolsága mm-ben: 50/80-as alsó profilok egymás közötti távolsága mm-ben: N/m

15 m beépítési magasság, mőanyag lemezek önsúlya 0,1 kn/m 2 ) Tetılejtés 50/50-es alsó profilok egymás közötti távolsága mm-ben: 50/80-as alsó profilok egymás közötti távolsága mm-ben: 600 700 900 1.

8 ÖNHORDÓ ALSÓ PROFIL MÉRETEZÉSE ÜVEG BEÉPÍTÉSE ESETÉN A táblázat megadja a szabadon álló maximális profilhosszt mm-ben kifejezve különbözı tetılejtések/hóterhek esetén. (max. 0,68 kn/m 2 szélteher, és max. 15 m beépítési magasság, üveg önsúlya 0,3 kn/m 2 ) Tetılejtés 50/50-es alsó profilok egymás közötti távolsága mm-ben: 50/80-as alsó profilok egymás közötti távolsága mm-ben: N/m

15 m beépítési magasság, üveg önsúlya 0,3 kn/m 2 ) Tetılejtés 50/50-es alsó profilok egymás közötti távolsága mm-ben: 50/80-as alsó profilok egymás közötti távolsága mm-ben: 600 700 900 1.000 1.

9 ALÁTÉTSZALAGOK > 50, 60, 80 mm-es szélességben (a 80 mm-es 100 mm-re is széthúzható). > Meglévı alsó szerkezetekhez fából, vagy fémbıl. > Üvegek szereléséhez 50 és 60 mm szélességben. > Öntapadó csík az alján a szerelés megkönnyítése érdekében. > Közepén vízkivezetı csatornával (igény esetén letéphetı). 3,5 6,5 50 Alátétszalag 50 3,5 6,5 Alátétszalag ,5 6,5 Alátétszalag ,5 6,5 100 Alátétszalag 100 9

> Öntapadó csík az alján a szerelés megkönnyítése érdekében.

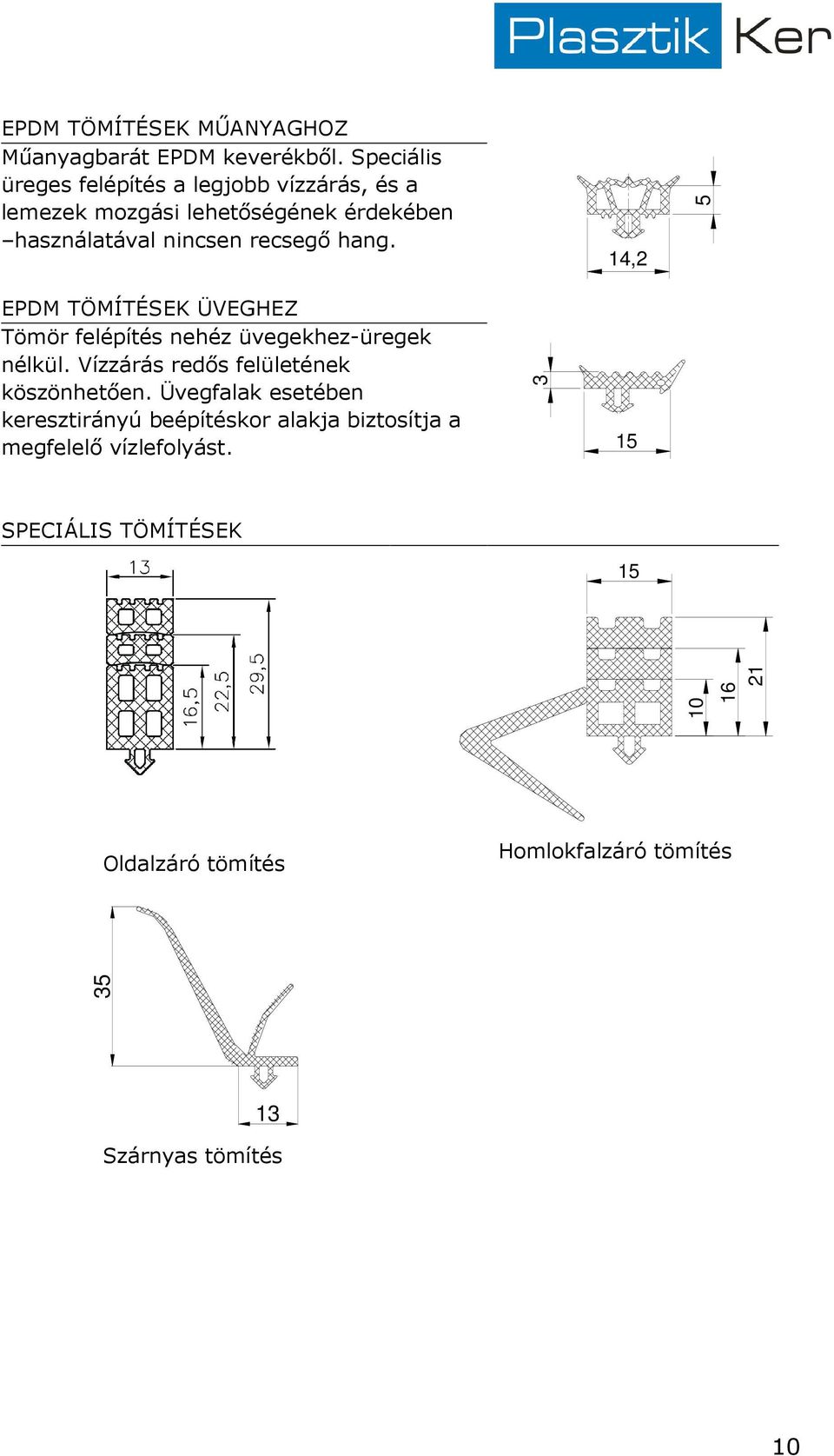

10 EPDM TÖMÍTÉSEK MŐANYAGHOZ Mőanyagbarát EPDM keverékbıl. Speciális üreges felépítés a legjobb vízzárás, és a lemezek mozgási lehetıségének érdekében használatával nincsen recsegı hang. 14,2 5 EPDM TÖMÍTÉSEK ÜVEGHEZ Tömör felépítés nehéz üvegekhez-üregek nélkül. Vízzárás redıs felületének köszönhetıen. Üvegfalak esetében keresztirányú beépítéskor alakja biztosítja a megfelelı vízlefolyást SPECIÁLIS TÖMÍTÉSEK Oldalzáró tömítés Homlokfalzáró tömítés Szárnyas tömítés 10

hang. 14,2 5 EPDM TÖMÍTÉSEK ÜVEGHEZ Tömör felépítés nehéz üvegekhez-üregek nélkül. Vízzárás redıs felületének köszönhetıen.

11 ALUMÍNIUM U PROFILOK > 10, 16, 20, 25 mm lemezvastagságokhoz. > Stabil végzárást biztosít. > Könnyő szerelhetıség az aszimmetrikus formának köszönhetıen. 13,4 mm 35 mm 19,4 mm 35 mm Alu U profil 10 mm befogómérettel Alu U profil 16 mm befogómérettel 35 mm 23,4 mm Alu U profil 20 mm befogómérettel 40 mm 40 mm 19,3 mm 28,3 mm Alu U profil 16 mm befogómérettel, vízvetıvel Alu U profil 25 mm befogómérettel, vízvetıvel 11

13,4 mm 35 mm 19,4 mm 35 mm Alu U profil 10 mm befogómérettel Alu U profil 16 mm befogómérettel 35 mm

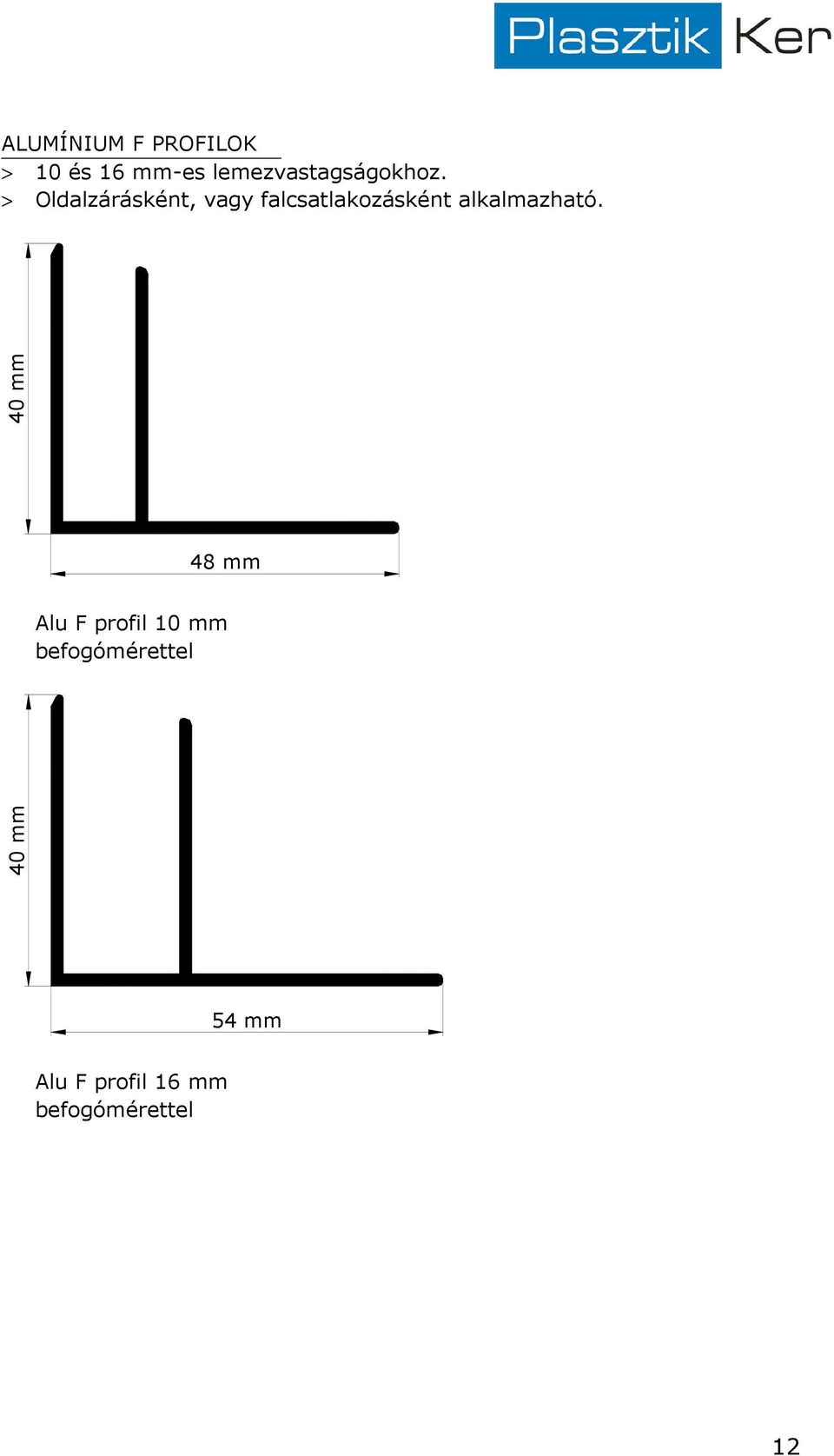

12 ALUMÍNIUM F PROFILOK > 10 és 16 mm-es lemezvastagságokhoz. > Oldalzárásként, vagy falcsatlakozásként alkalmazható. 40 mm 48 mm Alu F profil 10 mm befogómérettel 40 mm 54 mm Alu F profil 16 mm befogómérettel 12

13 RÉTEGREND FENTRİL LEFELÉ > Takaró profil 53 > Leszorító profil 50 > EPDM tömítések mőanyagokhoz > Üregkamrás polikarbonát lemez, 10 mm vastagságban > Alátétszalag 50 > Acél zártszelvény 13

14 RÉTEGREND FENTRİL LEFELÉ > Takaró profil 63 > Leszorító profil 60 > EPDM tömítések mőanyagokhoz > Üregkamrás polikarbonát lemez, 16 mm vastagságban > Alátétszalag 60 > Acél zártszelvény 14

15 RÉTEGREND FENTRİL LEFELÉ > Takaró profil 53 > Leszorító profil 50 > EPDM tömítések mőanyagokhoz > Üregkamrás polikarbonát lemez 10 mm vastagságban > EPDM tömítés mőanyagokhoz > 50/10-es alsó profil, nem önhordó 15

Üregkamrás polikarbonát lemez 10 mm vastagságban >

16 RÉTEGREND FENTRİL LEFELÉ > Takaró profil 53 > Leszorító profil 50 > EPDM tömítések mőanyagokhoz > Üregkamrás polikarbonát lemez 16 mm vastagságban > EPDM tömítések mőanyagokhoz > 50/50-es alsó profil, önhordó 16

Üregkamrás polikarbonát lemez 16 mm vastagságban >

17 RÉTEGREND FENTRİL LEFELÉ > Leszorító profil 80 > EPDM tömítés mőanyagokhoz > Homlokfalzáró tömítés > Üregkamrás polikarbonát lemez 16 mm vastagságban > EPDM tömítés mőanyagokhoz > 80/7-es alsó profil, nem önhordó 17

18 RÉTEGREND AZ OSZLOPON KÍVÜLRİL BEFELÉ > Takaró profil 83 > Leszorító profil 80 > EPDM tömítések mőanyagokhoz > Akril lemez 10 mm vastagságban > Alátétszalag 80 RÉTEGREND A KERESZTIRÁNYÚ TARTÓN KÍVÜLRİL BEFELÉ > Takaró profil 63 > Leszorító profil 60 > EPDM tömítések mőanyagokhoz > Akril lemez 10 mm vastagságban > Alátétszalag 60 18

RÉTEGREND A KERESZTIRÁNYÚ TARTÓN KÍVÜLRİL BEFELÉ > Takaró profil 63 > Leszorító

19 DUPLA ÜVEGEZÉS A-A metszet 19

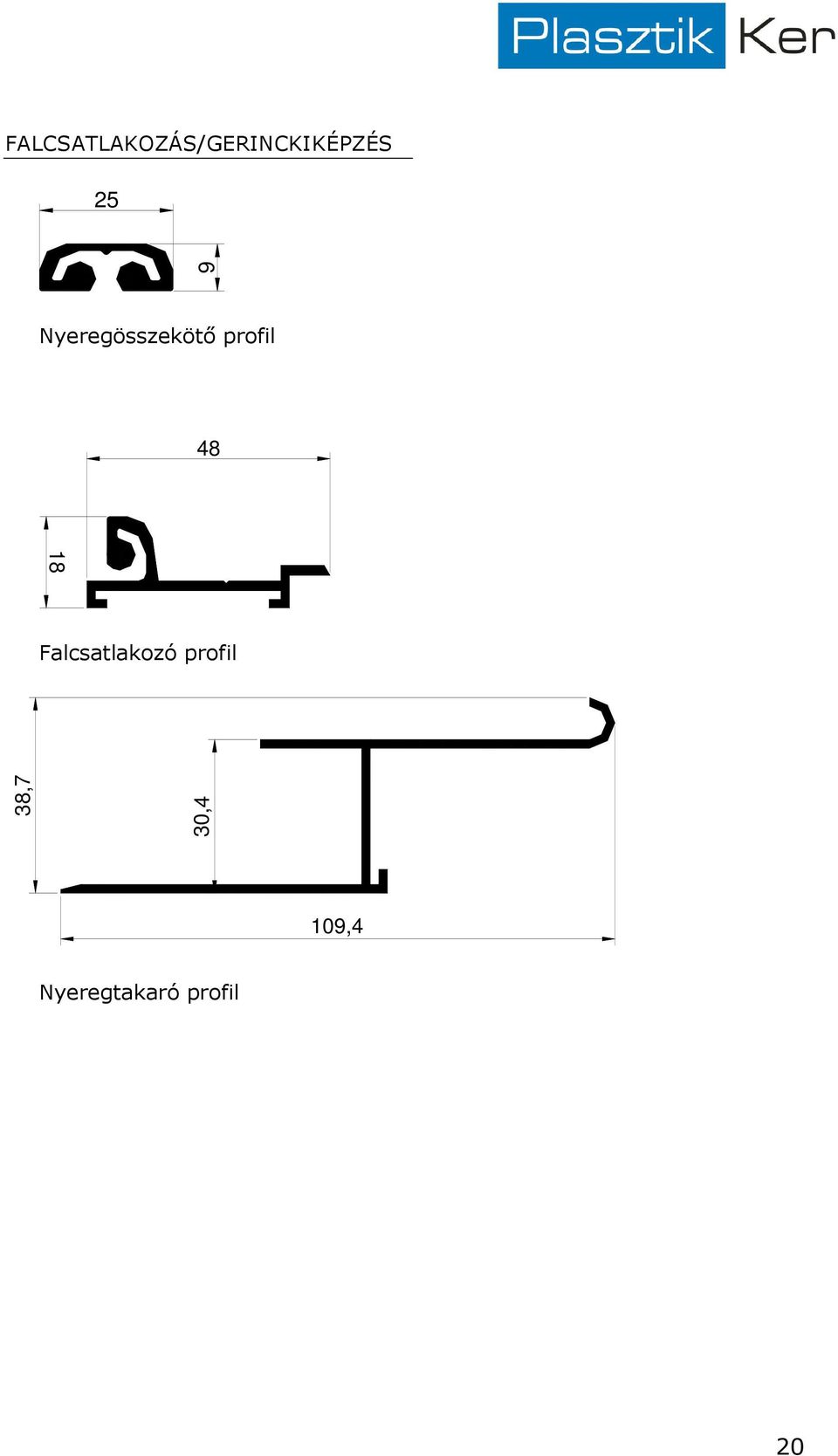

20 FALCSATLAKOZÁS/GERINCKIKÉPZÉS 25 9 Nyeregösszekötı profil Falcsatlakozó profil 38,7 30,4 109,4 Nyeregtakaró profil 20

21 FALCSATLAKOZÁS 21

22 GERINCKIKÉPZÉS 22

23 ELÉRHETİSÉGEK Plasztikker Mőanyag Kereskedelmi Kft. Levelezési cím: 7632 Pécs, Tildy Z. u. 49. Raktár: Pécs, Mohácsi út 2. web: Tel.: 06 30/ / Fax: 06 72/ Nyitvatartás Hétfıtıl-Péntekig 8:00-16:00 MEGKÖZELÍTHETİSÉG Megközelíthetıség a Mohácsi út felöl, vagy a Hengermalom út felıl (ATI utcája). 23
