1 profilok rendszerben Alapkomponensek ThyssenKrupp Ferroglobus tk

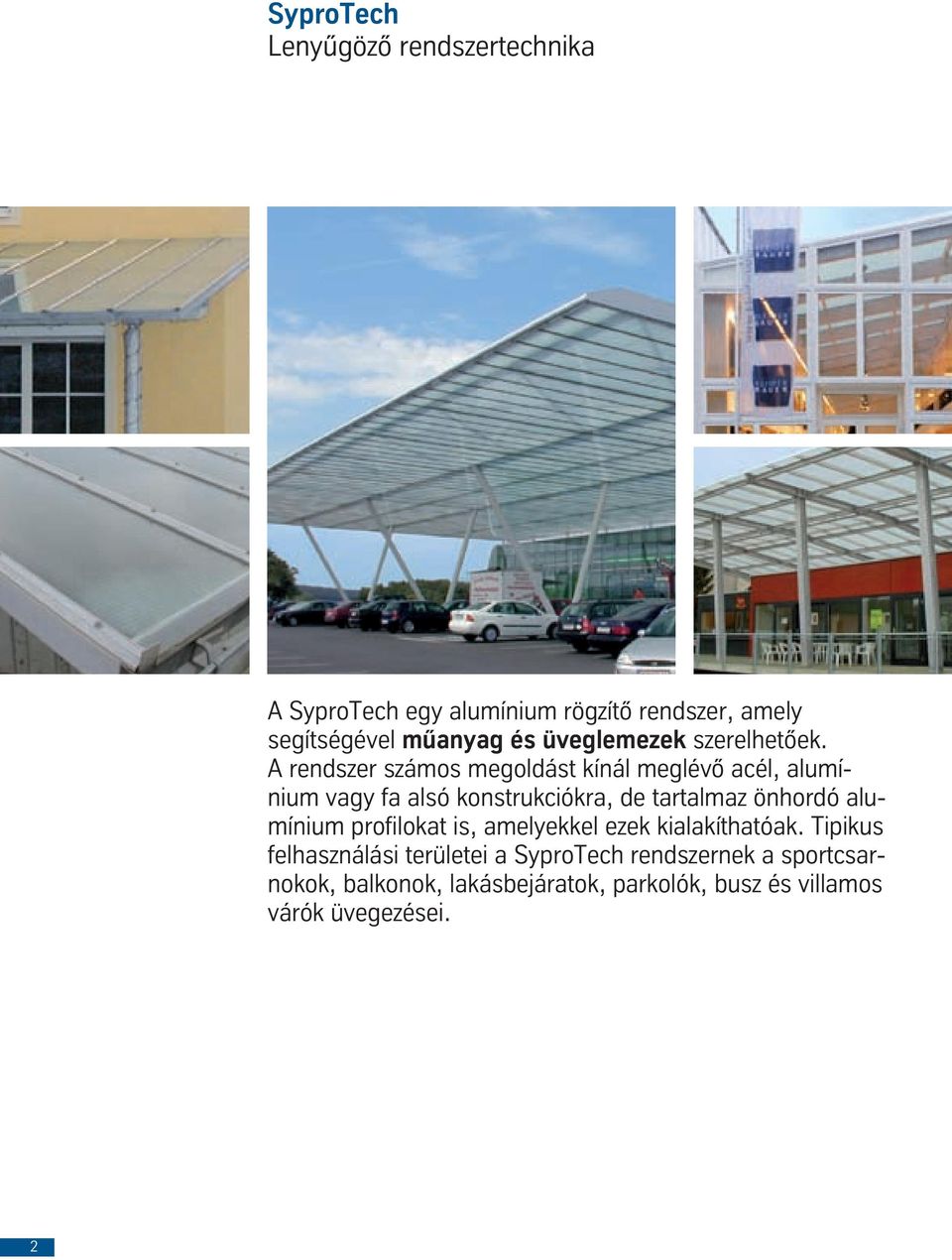

2 Lenyűgöző rendszertechnika A SyproTech egy alumínium rögzítő rendszer, amely segítségével műanyag és üveglemezek szerelhetőek. A rendszer számos megoldást kínál meglévő acél, alumínium vagy fa alsó konstrukciókra, de tartalmaz önhordó alumínium profilokat is, amelyekkel ezek kialakíthatóak. Tipikus felhasználási területei a SyproTech rendszernek a sportcsarnokok, balkonok, lakásbejáratok, parkolók, busz és villamos várók üvegezései.

3 Tartalom: Oldal 1. Üvegezések meg nem lévő alsó konstrukció esetén 1.1. Önhordó profilok Fedősínek, takarósínek és tömítések Alsó profil tartozékok Csomópontok Terhelési táblázatok Az önhordó alsó profilhossz meghatározása Üvegezések meglévő alsó konstrukció esetén 2.1. Fedősínek és takarósínek Tömítések és alátétgumik Nem önhordó alsó profilok Fedősín tartozékok Csomópontok Rendszertartozékok 3.1. Oldallezárás A SyproTech erőssége a sokoldalúsága és könnyű szerelhetősége. Egészen 32 mm vastagságig használhatóak műanyag vagy üveg lemezek az anyagspecifikus tulajdonságok figyelembevétele mellett. A karbantartást nem igénylő és hosszú életű AlMgSi0,5 alumíniumból készült profilok natúr állapotukban beépíthetőek. Kívánságra eloxálhatóak, vagy bármely RAL színben porszórhatóak. Minden egyes rendszerelem pontosan passzol egymáshoz, így a szerelése nem igényel speciális szerszámokat. A rövid szerelési időnek pozitív hatása van a munkadíj kalkulációra, így közvetve a versenyképességre is. Az alsó önhordó profilok használatával szükségtelenné vállnak a minden egyéb esetben használatos alsó konstrukciók. Az 50 mm-es profilvastagsággal egy SyproTechkonstrukció fényáteresztő és modern hatást kelt Homlokfallezárás Falcsatlakozás Lapolás Keresztcsatlakozás Csavartáblázatok Kiírás sablon...30 Hívjon bennünket, szívesen adunk Önnek tanácsot!

4 Üvegezések meg nem lévő alsó konstrukció esetén Falcsatlakozó profil Fugakiképzés (nem a rendszer része) Nyeregtakaró profil Keret (nem a rendszer része) Keret (nem a rendszer része) Tartóprofiltalp Keretcsatlakozó profil EPDM tömítés Önhordó alsó profil Keresztcsatlakozó profil Tartóprofiltalp Önmetsző csavar 4

5 Rögzítőcsavar Üvegezés (itt polikarbonát vagy akril) Üvegezés (itt tömörlemez műanyagból vagy üvegből) Fedősín Takarósín Üvegtartó Homlokzati csavar Zárószalag Fedősín (itt kalapfedősín) Alumínium U-profil Osztóprofil 5

6 6 SyproTech Üvegezések meg nem lévő alsó konstrukció esetén

7 Üvegezések meg nem lévő alsó konstrukció esetén Alsó tartóprofil 50/50 önhordó Önhordó alsó tartóprofil 50 Alsó tartóprofil 50/80 önhordó 7

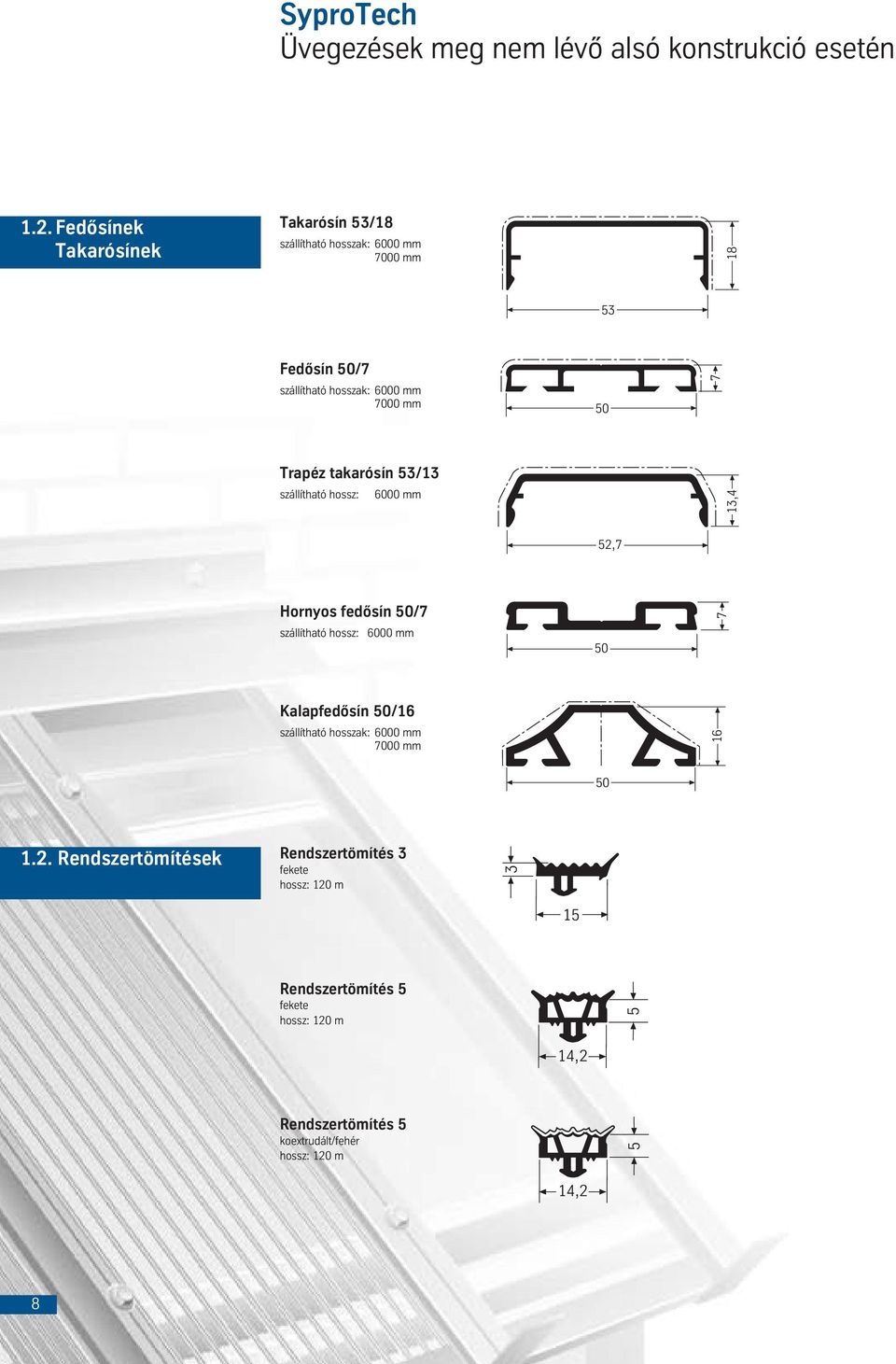

8 Üvegezések meg nem lévő alsó konstrukció esetén 1.2. Fedősínek Takarósínek Takarósín 53/ Fedősín 50/ Trapéz takarósín 53/13 szállítható hossz: 6000 mm 1,4 5,7 Hornyos fedősín 50/7 szállítható hossz: 6000 mm 50 7 Kalapfedősín 50/ Rendszertömítések Rendszertömítés 3 fekete hossz: 120 m 15 fekete hossz: 120 m 5 14, hossz: 120 m 5 14, 8

9 Üvegezések meg nem lévő alsó konstrukció esetén Tartóprofiltalp önhordó alsó tartóprofilokhoz 50/50 és 50/ Alsó tartóprofil tartozékok 40 19, Üvegtartó alsó tartóprofil típusokhoz 50/50 és 50/80 105,2 ill. 135,2 Keretcsatlakozó profil hossz: 6000 mm Osztóprofil alsó tartóprofilokhoz hossz: 5100/6000 mm 50/50 (h = 64 mm) 50/80 (h = 94 mm) h 15 9

10 Üvegezések meg nem lévő alsó konstrukció esetén 1.4. Csomópontok SyproTech kalapfedősín 50/16 Nemesacél homlokzati csavar (Ø 6,3 mm, hossz 64 mm*) LEXAN Thermoclear Üregkamrás polikarbonát lemez 16 mm SyproTech alsó tartóprofil 50/50 Nemesacél homlokzati csavar (Ø 6,3 mm, hossz 50 mm*) SyproTech takarósín 53/18 (opcionális) SyproTech fedősín 50/7 LEXAN Thermoclear Üregkamrás polikarbonát lemez 16 mm SyproTech alsó tartóprofil 50/80 10 * csavartáblázat a 29. oldalon

11 Üvegezések meg nem lévő alsó konstrukció esetén Fedősín csavar Fedősín Üvegezés Rendszertömítés Zárószalag U-profil Üvegtartó Alsó tartóprofil Tartóprofil talp Önmetsző csavar Keretcsatlakozó profil Osztóprofil Tömítőszalag (nem a rendszer része) Keret (nem a rendszer része) 40 5 min Rendszer 1.4. Csomópontok 11

12 Üvegezések meg nem lévő alsó konstrukció esetén 1.5. Terhelési táblázat Tartóprofil 50/50 Rendszer: tartó két támaszon azonos terheléssel Szélteher: 0,68 kn/m 2 ; szélsebesség max. 130 km/h beépítési magasság kültéren max. 15 m Hóteher: lásd táblázat Önteher: műanyag 0,1 kn/m 2 ; üveg 0,3 kn/m 2 Eredmény: a táblázat értékei a szabadon álló alsó profilhosszt adják mm-ben Tartóprofil távolság 600 mm 700 mm 900 mm 1000 mm 1200 mm Üvegezés M* Üveg M* Üveg M* Üveg M* Üveg M* Üveg Tetődőlés Terhelés N/m Megjegyzés: A mindenkori, használandó szél és hóteher értékek megadása a megrendelő feladata. A kiadó ezért nem vállal felelősséget. * Műanyag 12

13 Üvegezések meg nem lévő alsó konstrukció esetén Rendszer: tartó két támaszon azonos terheléssel Szélteher: 0,68 kn/m 2 ; szélsebesség max. 130 km/h beépítési magasság kültéren max. 15 m Hóteher: lásd táblázat Önteher: műanyag 0,1 kn/m 2 ; üveg 0,3 kn/m 2 Eredmény: a táblázat értékei a szabadon álló alsó profilhosszt adják mm-ben Tartóprofil távolság 600 mm 700 mm 900 mm 1000 mm 1200 mm Üvegezés M* Üveg M* Üveg M* Üveg M* Üveg M* Üveg Tetődőlés Terhelési táblázat Tartóprofil 50/80 Terhelés N/m Megjegyzés: A mindenkori, használandó szél és hóteher értékek megadása a megrendelő feladata. A kiadó ezért nem vállal felelősséget. * Műanyag 13

14 Üvegezések meg nem lévő alsó konstrukció esetén 1.6. Az önhordó alsó profilhossz meghatározása SyproTech profilrendszer Üregkamrás lemez Szelemen Alsó profil távolság Önhordozó alsó profilhossz Önhordozó alsóprofil Zárótömítés Üvegezés vastagsága mm-ben Példák a szabadonálló alsó profilhossz meghatározására: Példa 1. Alsó tartóprofil távolsága 1000 mm Terhelés N/m Tetőlejtés 0 Példa 2. Alsó tartóprofil távolsága 1200 mm Terhelés N/m Tetőlejtés 5 Alsó tartóprofil 50/50 Felhasznált anyag: Szabadonálló alsó tartóprofil hossz: műanyag üveg 1880 mm 1420 mm Alsó tartóprofil 50/50 Felhasznált anyag: Szabadonálló alsó tartóprofil hossz: műanyag üveg 1820 mm 1360 mm Alsó tartóprofil 50/80 Felhasznált anyag: Szabadonálló alsó tartóprofil hossz: műanyag üveg 2760 mm 2080 mm Alsó tartóprofil 50/80 Felhasznált anyag: Szabadonálló alsó tartóprofil hossz: műanyag üveg 2680 mm 2010 mm Terhelési táblázat oldal 14

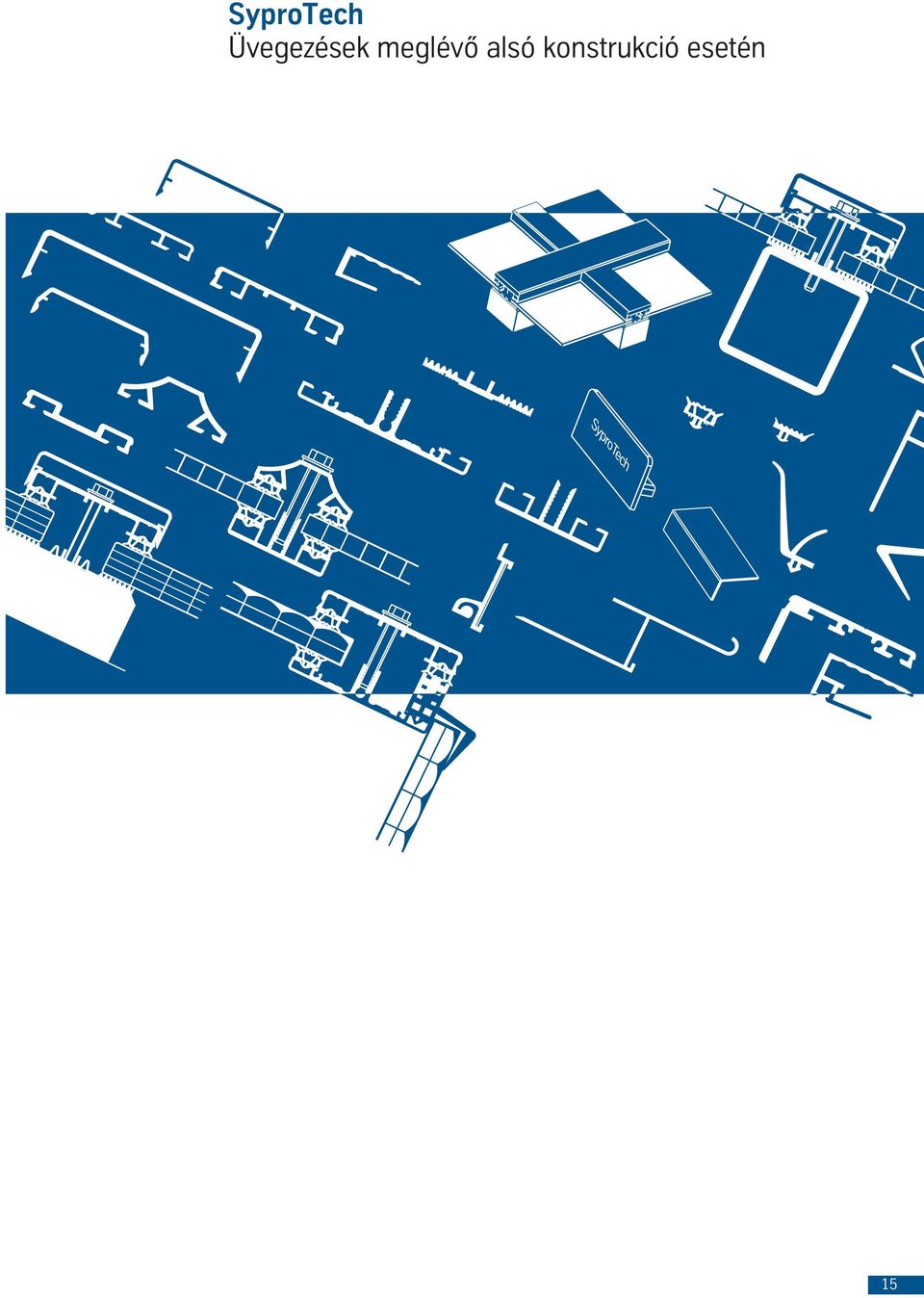

15 Üvegezések meglévő alsó konstrukció esetén 15

16 Üvegezések meglévő alsó konstrukció esetén 2.1. Fedősínek, takarósínek Takarósín 53/18 18 Fedősín 50/ Takarósín 63/ Fedősín 60/ Takarósín 83/22 8 Fedősín 80/ ,5 Takarósín 104/ Fedősín 100/ Trapéz takarósín 53/13 szállítható hossz: 6000 mm 1,4 Hornyos fedősín 50/7 Kalapfedősín 50/16 5,

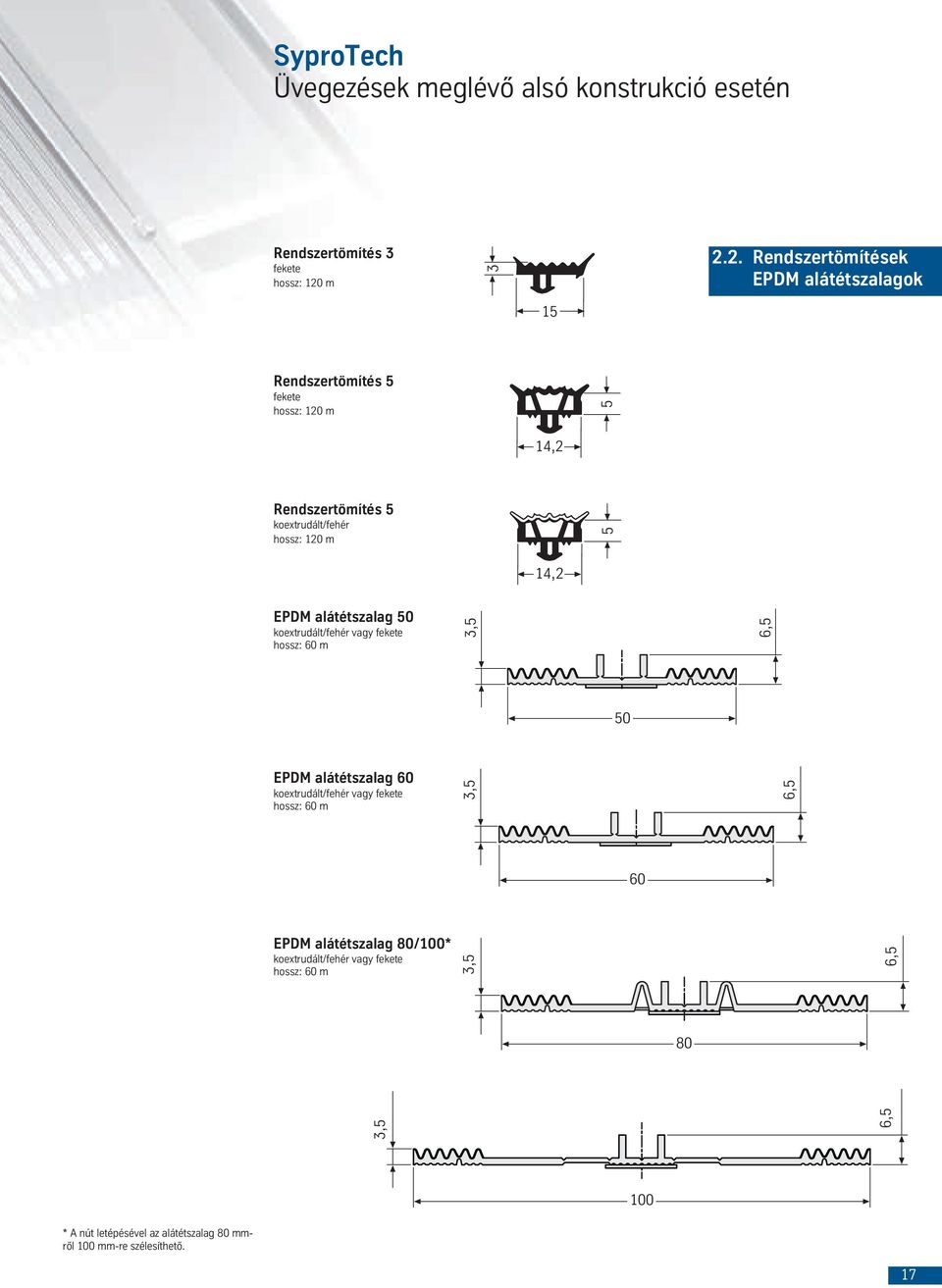

17 Üvegezések meglévő alsó konstrukció esetén Rendszertömítés 3 fekete hossz: 120 m 2.2. Rendszertömítések EPDM alátétszalagok 15 fekete hossz: 120 m 5 14, hossz: 120 m 5 EPDM alátétszalag 50 vagy fekete hossz: 60 m,5 6,5 50 EPDM alátétszalag 60 vagy fekete hossz: 60 m,5 6,5 60 EPDM alátétszalag 80/100* vagy fekete hossz: 60 m,5 6,5 80,5 6,5 14, 100 * A nút letépésével az alátétszalag 80 mmről 100 mm-re szélesíthető. 17

18 Üvegezések meglévő alsó konstrukció esetén 2.3 Nem önhordó alsó profilok Alsó profil 50/ Alsó profil 60/7 Alsó profil 80/7 7 1, Fedősín tartozékok Zárókupak szélesség: 50/60/80/100 mm Zárókupak tartósínnel szerelt konstrukcióhoz szélesség: 53/63/83/103 mm 18

19 Üvegezések meglévő alsó konstrukció esetén SyproTech takarósín 53/18 (opcionális) Nemesacél homlokzati csavar (Ø 6,3 mm, hossz 45 mm*) 2.5. Csomópontok SyproTech fedősín 50/7 LEXAN Thermoclear Üregkamrás polikarbonát lemez 10 mm EPDM alátétszalag 50 Acél alsó konstrukció SyproTech takarósín 63/20 (opcionális) Nemesacél homlokzati csavar (Ø 6,3 mm, hossz 55 mm*) SyproTech fedősín 60/9 LEXAN Thermoclear Üregkamrás polikarbonát lemez 16 mm EPDM alátétszalag 60 Acél alsó konstrukció * Meglévő alsó acélkonstrukció esetén a fedősíncsavar befogási mélységére legalább 20 mm szükséges. 19

20 Üvegezések meglévő alsó konstrukció esetén 2.5. Csomópontok SyproTech takarósín 83/22 (opcionális) Fedősín csavar fához* (Ø 6,5 mm, hossz 75 mm) SyproTech fedősín 80/11 LEXAN Thermoclear Üregkamrás polikarbonát lemez 20 mm EPDM alátétszalag 80 Fa alsó konstrukció SyproTech takarósín 103/24 (opcionális) Fedősín csavar fához* (Ø 6,5 mm, hossz 75 mm) SyproTech fedősín 100/13 LEXAN Thermoclear Üregkamrás polikarbonát lemez 16 mm EPDM alátétszalag 100 Fa alsó konstrukció 20 * Meglévő alsó acélkonstrukció esetén a fedősíncsavar befogási mélységére legalább 30 mm szükséges.

21 Üvegezések meglévő alsó konstrukció esetén SyproTech kalapfedősín 50/16 Nemesacél homlokzati csavar (Ø 6,3 mm, hossz 45 mm*) 2.5. Csomópontok LEXAN Thermoclear 10 mm SyproTech alsó profil 50/10 SyproTech takarósín 53/13 (opcionális) SyproTech fedősín 50/7 Nemesacél homlokzati csavar (Ø 6,3 mm, hossz 40 mm*) Rendszertömítés 3 fekete Üveg: 6 mm EPDM alátétszalag 50 fekete Acél alsókonstrukció (nem a rendszer része) * Lásd csavartáblázat, 29.oldal. Meglévő alsó acélkonstrukció esetén a fedősíncsavar befogási mélységére legalább 20 mm szükséges. 21

22 Rendszertartozékok 3.1. Oldallezárás 15 Oldalzáró tömítés (változtatható) fekete hossz: 6000 mm 40 Alu-F-profil 90 szállítható 10 és 16 mm-es vastagságokhoz hossz: 6000 mm Oldalzáró sín 60/6 szállítható hossz: 6000 mm 61 22

23 Rendszertartozékok Nemesacél homlokzati csavar (Ø 6,3 mm, hossz 57 mm) Oldalzáró sín 60/ Oldallezárás Beépítési információk Távtartó LEXAN Thermoclear 16 mm SyproTech alsó tartóprofil 50/50 Nemesacél homlokzati csavar (Ø 6,3 mm, hossz 34 mm) Oldalzáró tömítés (változtatható magasság*) SyproTech fedősín 80/11 LEXAN Thermoclear 16 mm SyproTech alsó profil 80/7 LEXAN Thermoclear 16 mm * A rétegek lehúzásával az oldalzáró tömítés a mindenkori anyagvastagsághoz igazítható. Az orr rész leszakításával a tömítés oldalzárásként illetve távtartóként is használható az oldalzáró fedősínnel kombinálva. 23

24 Rendszertartozékok 3.2. Homlokfal lezárás x 5 Alu-U-profil befogó méretek: 10 mm (x = 13,4 mm) 16 mm (x = 19,4 mm) 20 mm (x = 23,4 mm) hosszak: 980, 1250 és 2100 mm 40 x Alu-U-profil befogó méretek: 16 mm (x = 19,3 mm) 25 mm (x = 28,3 mm) hosszak: 980, 1250 és 2100 mm 24

25 Rendszertartozékok Falcsatlakozó profil hosszak: 3000/3500 mm 3.3. Falcsatlakozás 48 Nyeregtakaró profil hosszak: 3000/3500 mm 18 8,7 0,4 109,4 Toldóelem (nyeregtakaró profilhoz) Toldóelem (falcsatlakozó profilhoz) Kereszttömítés hossz: 3000 mm EPDM szárnyastömítő fekete hossz: 20 m 5 1,1 25

26 Rendszertartozékok 3.3. Falcsatlakozás Beépítési információk SyproTech falcsatlakozó profil Toldóelem falcsatlakozó profilhoz SyproTech nyeregtakaró profil SyproTech fedősín Üvegezés SyproTech osztóprofil SyproTech keretcsatlakozó profil Keret (nem a rendszer része) Fugakiképzés (nem a rendszer része) SyproTech falcsatlakozó profil Hatlapfejű önmetsző csavar (Ø 6,5 mm, hossz 50 mm*) Toldóelem falcsatlakozó profilhoz SyproTech nyeregtakaró profil Toldóelem nyeregtakaró profilhoz SyproTech fedősín 50/7 LEXAN Thermoclear 16 mm 26 * A csavar kiválasztás a fal tulajdonságainak függvényében történik. Általában dűbel befúrása szükséges, amely alapján a csavart kiválasztjuk. Kereszttömítés Fa alsó konstrukció (nem a rendszer része)

27 Rendszertartozékok Kereszttömítés hossz: 3000 mm Átlapolás 40 EPDM szárnyas fekete hossz: 20 m 5 1,1 Alu-U vízorros profil A SyproTech EPDM szárnyas tömítés Üvegezés SyproTech kereszttömítés A 27

28 Rendszertartozékok 3.5. Keresztcsatlakozás* SyproTech takarósín 83/22 Műanyag lemez 10 mm EPDM alátétszalag 80 SyproTech fedősín 80/11 Fa alsó konstrukció SyproTech takarósín 63/20 SyproTech fedősín 60/9 Fedősín csavar fához (Ø 6,5 mm, hossz 75 mm) Műanyag lemez 10 mm EPDM alátétszalag 100 Fa alsó konstrukció 28 * A keresztcsatlakozás csak a vertikális üvegezés esetén biztosít optimális vízelvezetést.

29 Csavartáblázat 4. Csavarhosszak Alsó tartó A50/10 Alsó tartó A50/50 Üvegezés Fedősín Hornyos fedősín Kalapfedősín Fedősín Hornyos fedősín Kalapfedősín vastagsága * Alsó tartó A50/80 Alsó tartó A80/7 Üvegezés Fedősín Hornyos fedősín Kalapfedősín Fedősín Hornyos fedősín Kalapfedősín vastagsága * Csavarhosszak Rendszertömítés 3 Alsó tartó 50/10 Alsó tartó 50/50 Üvegezés Fedősín Hornyos fedősín Kalapfedősín Fedősín Hornyos fedősín Kalapfedősín vastagsága * Ez a hossz nem szállítható. Fa alsó konstrukció esetén a fedősín csavarok 16 mm-es tömítőgyűrűvel használatosak. Átmérő 6,5 mm, hossz 50 mm, 64 mm, 75 mm. Acél vagy alumínium konstrukció esetén 16 mm-es tömítőgyűrűvel használatosak. Átmérő 6,3 mm, hossz mm. Alsó tartó 50/80 Alsó tartó 80/7 Üvegezés Fedősín Hornyos fedősín Kalapfedősín Fedősín Hornyos fedősín Kalapfedősín vastagsága * 45 29

30 Kiírási szöveg 5. SyproTech Széria A50 Szárazüvegezésben használható alumínium fedősínek szállítása és szerelése. Típus: SyproTech Széria A50 (vagy 60, 80, 100) vagy ezzel egyenértékű: egy már meglévő acél, alumínium, fa alsó konstrukcióra szerelhető. Fedősín típusok: Takarósín típusok: Felület: Az elasztikus alátétszalagok és rendszertömítések EPDM-ből, koextrudált fehér vagy fekete kivitelben, műanyagbarát minőségűnek kell lenniük. Az egységárnak tartalmaznia kell minden rögzítőelemet, üvegtartót, fedősín zárókupakot és hasonló kiegészítőket. Az elszámolás folyóméterben történik. Opció: A fedősínek csavarrögzítéseinek optikai lefedésére az egységárba a takarósíneket is bele kell kalkulálni.

31 Fontos megjegyzés: Jelen brosúra tartalma nem jelent tanácsadást, a tartalom csak leíró jellegű. Ebből következően a brosúrában található kijelentések nem vonnak maguk után törvényi kötelezettséget, azok kifejezetten kizárásra kerülnek. Bár minden adat nagy körültekintéssel lett meghatározva, azonban kötelezettségvállalás nélkül. A műszaki változtatás jogát fenntartjuk. Utánnyomás, akár kivonatos jelleggel, csak a kiadó kifejezett engedélyére.
