1 Szekcionált garázskapuk Tervezési segédlet: jei kiadás

2 Tartalomjegyzék Tartalomjegyzék Oldal Kaputípus / kapulap 3 4 jtótípus / ajtólap 4 LTE 40, S-bordás, Woodgrain felülettel 5 LTE 40, M-bordás, Woodgrain felülettel 6 LTE 40, S-kazettás, Woodgrain felülettel 7 EPU 40, M-bordás, Woodgrain felülettel 8 EPU 40, S-kazettás, Woodgrain felülettel 9 LPU 40, S-bordás, Woodgrain felülettel 10 LPU 40, M-bordás, Woodgrain felülettel 11 LPU 40, M-bordás, Silkgrain felülettel 12 LPU 40, M-bordás, Micrograin felülettel 13 LPU 40, M bordás, Decograin felülettel 14 LPU 40, L-bordás, Woodgrain felülettel 15 LPU 40, L-bordás, Silkgrain felülettel 16 LPU 40, L-bordás, Micrograin felülettel 17 LPU 40, L bordás, Decograin felülettel 18 LPU 40, S-kazettás, Woodgrain felülettel 19 LPU 40 S-kazettás Decograin felülettel 20 Sunrise-üvegezés LTE 40 / EPU 40 / LPU 40 kapuhoz 21 LPU 40 kapu designmotívumokkal 22 LPU 40 kapu személybejáró-ajtóval, S-, M-, L-bordás, Woodgrain, Micrograin vagy Decograin felülettel 23 LPU 40 kapu személybejáró-ajtóval, S-, M-, L-bordás, kívülről nézve azonos megjelenésű az üvegezett kapukkal 24 LPU 40 kapu személybejáró-ajtóval, S-kazettás, Woodgrain felülettel 25 LPU 40 személybejáró-ajtóval, a személybejáró elrendezése 26 LTH 40 kapu, S-, M-, L-bordás, V-kazettás 27 LTH 40 kapu motívumokkal 28 LPU 40 kapu, S-bordás, Woodgrain felülettel, beépítés a nyílás elé 29 LPU 40 kapu, M-bordás, Woodgrain felülettel, beépítés a nyílás elé 30 LPU 40 kapu, M-bordás, Silkgrain felülettel, beépítés a nyílás elé 31 LPU 40 kapu, M-bordás, Micrograin felülettel, beépítés a nyílás elé 32 LPU 40 kapu, L-bordás, Woodgrain felülettel, beépítés a nyílás elé 33 LPU 40 kapu, L-bordás, Silkgrain felülettel, beépítés a nyílás elé 34 LPU 40 kapu, L-bordás, Micrograin felülettel, beépítés a nyílás elé 35 Z- és N-sínvezetés 36 L- és H-sínvezetés 37 N-sínvezetés személybejáró-ajtóval 38 L-sínvezetés személybejáró-ajtóval 39 Z- és L-sínvezetés 40 L-sínvezetés személybejáró-ajtóval 41 Z-sínvezetés, beépítés a nyílás elé 42 Oldalhelyigények 43 Oldalhelyigények és szemöldökcsatlakozás ThermoFrame kerettel 44 Oldalhelyigények, beépítés a nyílás elé 45 Szemöldökkialakítások blendével 46 Padlólezárás 47 Mellékajtók alumínium saroktokkal, szabványos méretek Mellékajtók alumínium blokktokkal, szabványos méretek Mellékajtók alumínium blokktokkal, egyedi méretek Mellékajtók fából, szabványos méretek/egyedi méretek 54 Garázskapu-meghajtások: ProMatic, SupraMatic E, P, H és HD Kapulap- és sínvezetés-kialakítások beépítési példákkal együtt találhatók meg e kézikönyvben. szekcionált kapu beépítése előtt a kapunyílásnak és a garázs aljzatának már készen kell lennie. z utánnyomás (kivonatosan is), csak a mi beleegyezésünkkel megengedett. Szerzői jogi védelem alatt áll. Minden méret mm-ben. szerkezeti változtatások jogát fenntartjuk. 2 Tervezési segédlet: Szekcionált garázskapuk /

3 Kaputípus Kapulap LTE 40 szekcionált kapu egyhéjú acéllamellákból S-bordás, Woodgrain felülettel M-bordás, Woodgrain felülettel Egyhéjú kapuelemek Woodgrain-mintás felülettel zonos magasságú kapuelemek, vízszintesen bordázva, tűzi horganyzott acéllemezből készítve felület poliészter alapozóbevonattal van ellátva Üvegezés az alsó két kapuelemben nem lehetséges S-kazettás, Woodgrain felülettel Egyhéjú kapuelemek Woodgrain-mintás felülettel zonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve felület poliészter alapozóbevonattal van ellátva Üvegezés az alsó két kapuelemben nem lehetséges EPU 40 szekcionált kapu duplafalú acéllamellákból M-bordás, Woodgrain felülettel Duplafalú, 42 / 20 mm-es PU-kihabosított kapuelemek, kívül Woodgrain-, belül stukkómintával zonos magasságú kapuelemek, vízszintesen bordázva, tűzi horganyzott acéllemezből készítve felület poliészter alapozóbevonattal van ellátva Üvegezés az alsó két kapuelemben nem lehetséges S-kazettás, Woodgrain felülettel Duplafalú, 42 / 20 mm-es PU-kihabosított kapuelemek, kívül Woodgrain-, belül stukkómintával zonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve felület poliészter alapozóbevonattal van ellátva Üvegezés az alsó két kapuelemben nem lehetséges LPU 40 szekcionált kapu duplafalú acéllamellákból S-bordás, Woodgrain felülettel M-bordás Woodgrain, Silkgrain vagy Decograin felülettel L-bordás Woodgrain, Silkgrain vagy Decograin felülettel Duplafalú, PU-kihabosított kapuelemek, kívül Woodgrain-, Silkgrain-, Micrograinvagy Decograin-, belül stukkómintás Vízszintesen bordázott vagy bordázatlan, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve Felület poliészter alapozóbevonattal (Decograin esetén kívül műanyag fóliabevonattal) Üvegezés az alsó két kapuelemben nem lehetséges S-kazettás, Decograin felülettel Duplafalú, PU-kihabosított kapuelemek, kívül Woodgrain- vagy Decograin-, belül stukkómintás zonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve Felület poliészter alapozóbevonattal (Decograin esetén kívül műanyag fóliabevonattal) Üvegezés az alsó két kapuelemben nem lehetséges eépítés a nyílás elé S-bordás, Woodgrain felülettel M-bordás, Woodgrain vagy Silkgrain felülettel L-bordás Woodgrain, Silkgrain vagy Micrograin felülettel eépítés a nyílás elé S-kazettás, Woodgrain felülettel Duplafalú, PU-kihabosított kapuelemek, kívül Woodgrain-, Silkgrain- vagy Micrograin-, belül stukkómintás Vízszintesen bordázott vagy bordázatlan, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve felület poliészter alapozóbevonattal van ellátva Üvegezés az alsó két kapuelemben nem lehetséges Duplafalú, PU-kihabosított kapuelemek, kívül Woodgrain-, belül stukkómintával zonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve felület poliészter alapozóbevonattal van ellátva Üvegezés az alsó két kapuelemben nem lehetséges LPU 40 szekcionált kapu személybejáró-ajtóval duplafalú acéllamellákból S-bordás, Woodgrain felülettel M-bordás Woodgrain, Micrograin vagy Decograin felülettel L-bordás Woodgrain, Micrograin vagy Decograin felülettel Duplafalú, PU-kihabosított kapuelemek, kívül Woodgrain-, Micrograin- vagy Decograin-, belül stukkómintás Vízszintesen bordázott vagy bordázatlan, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve Felület poliészter alapozóbevonattal (Decograin esetén kívül műanyag fóliabevonattal) Üvegezés az alsó két kapuelemben nem lehetséges Fogantyúgarnitúra, belső reteszelés és egyhéjú acélblende nélkül, felső kapuelem szemöldöktömítéssel SupraMatic P garázskapu-meghajtás felszerelése ajánlott További részletek a prospektusban találhatók. Tervezési segédlet: Szekcionált garázskapuk /

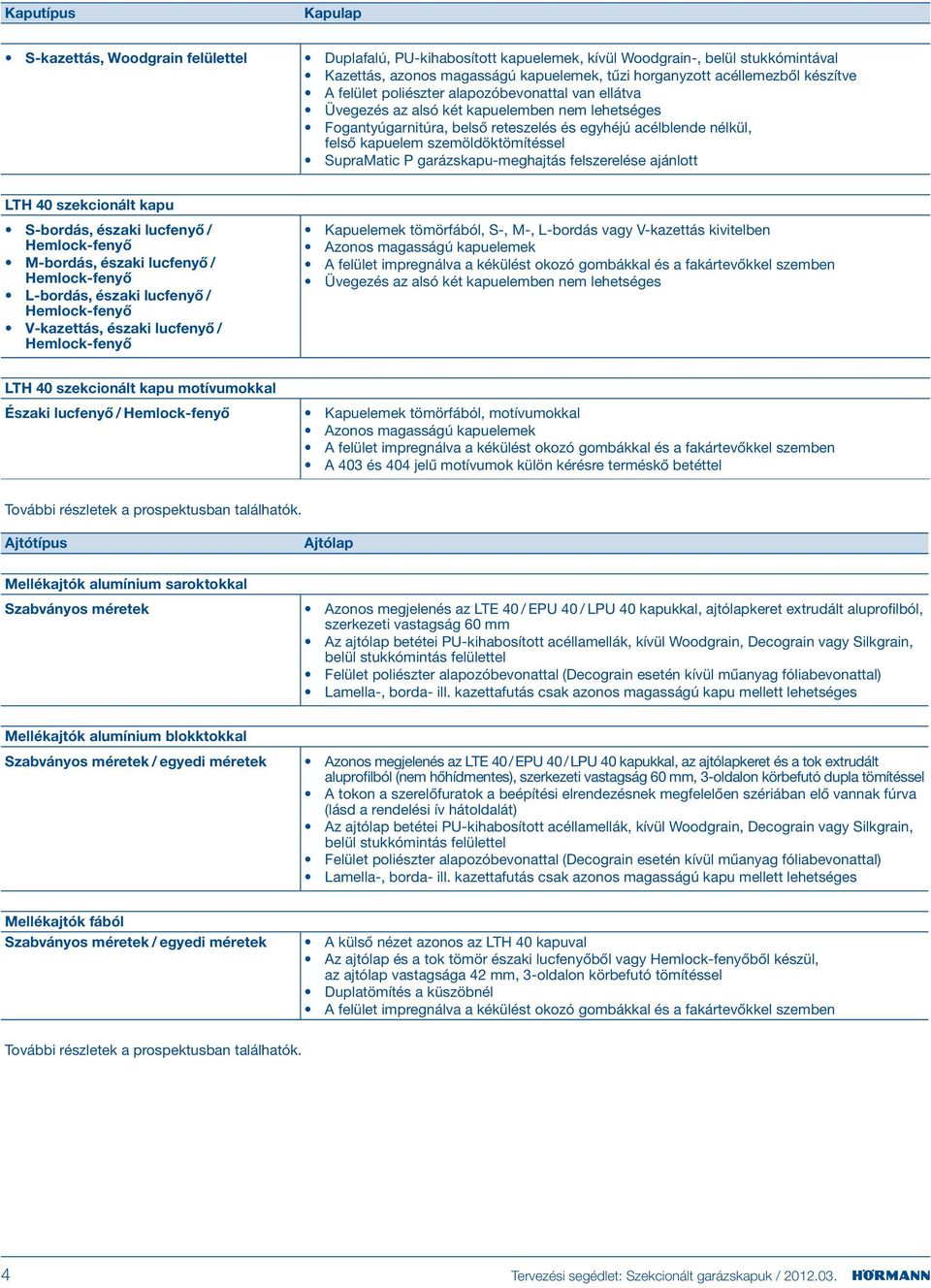

4 Kaputípus Kapulap S-kazettás, Woodgrain felülettel Duplafalú, PU-kihabosított kapuelemek, kívül Woodgrain-, belül stukkómintával Kazettás, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve felület poliészter alapozóbevonattal van ellátva Üvegezés az alsó két kapuelemben nem lehetséges Fogantyúgarnitúra, belső reteszelés és egyhéjú acélblende nélkül, felső kapuelem szemöldöktömítéssel SupraMatic P garázskapu-meghajtás felszerelése ajánlott LTH 40 szekcionált kapu S-bordás, északi lucfenyő / Hemlock-fenyő M-bordás, északi lucfenyő / Hemlock-fenyő L-bordás, északi lucfenyő / Hemlock-fenyő V-kazettás, északi lucfenyő / Hemlock-fenyő Kapuelemek tömörfából, S-, M-, L-bordás vagy V-kazettás kivitelben zonos magasságú kapuelemek felület impregnálva a kékülést okozó gombákkal és a fakártevőkkel szemben Üvegezés az alsó két kapuelemben nem lehetséges LTH 40 szekcionált kapu motívumokkal Északi lucfenyő / Hemlock-fenyő Kapuelemek tömörfából, motívumokkal zonos magasságú kapuelemek felület impregnálva a kékülést okozó gombákkal és a fakártevőkkel szemben 403 és 404 jelű motívumok külön kérésre terméskő betéttel További részletek a prospektusban találhatók. jtótípus Mellékajtók alumínium saroktokkal Szabványos méretek jtólap zonos megjelenés az LTE 40 / EPU 40 / LPU 40 kapukkal, ajtólapkeret extrudált aluprofilból, szerkezeti vastagság 60 mm z ajtólap betétei PU-kihabosított acéllamellák, kívül Woodgrain, Decograin vagy Silkgrain, belül stukkómintás felülettel Felület poliészter alapozóbevonattal (Decograin esetén kívül műanyag fóliabevonattal) Lamella-, borda- ill. kazettafutás csak azonos magasságú kapu mellett lehetséges Mellékajtók alumínium blokktokkal Szabványos méretek / egyedi méretek zonos megjelenés az LTE 40 / EPU 40 / LPU 40 kapukkal, az ajtólapkeret és a tok extrudált aluprofilból (nem hőhídmentes), szerkezeti vastagság 60 mm, 3-oldalon körbefutó dupla tömítéssel tokon a szerelőfuratok a beépítési elrendezésnek megfelelően szériában elő vannak fúrva (lásd a rendelési ív hátoldalát) z ajtólap betétei PU-kihabosított acéllamellák, kívül Woodgrain, Decograin vagy Silkgrain, belül stukkómintás felülettel Felület poliészter alapozóbevonattal (Decograin esetén kívül műanyag fóliabevonattal) Lamella-, borda- ill. kazettafutás csak azonos magasságú kapu mellett lehetséges Mellékajtók fából Szabványos méretek / egyedi méretek külső nézet azonos az LTH 40 kapuval z ajtólap és a tok tömör északi lucfenyőből vagy Hemlock-fenyőből készül, az ajtólap vastagsága 42 mm, 3-oldalon körbefutó tömítéssel Duplatömítés a küszöbnél felület impregnálva a kékülést okozó gombákkal és a fakártevőkkel szemben További részletek a prospektusban találhatók. 4 Tervezési segédlet: Szekcionált garázskapuk /

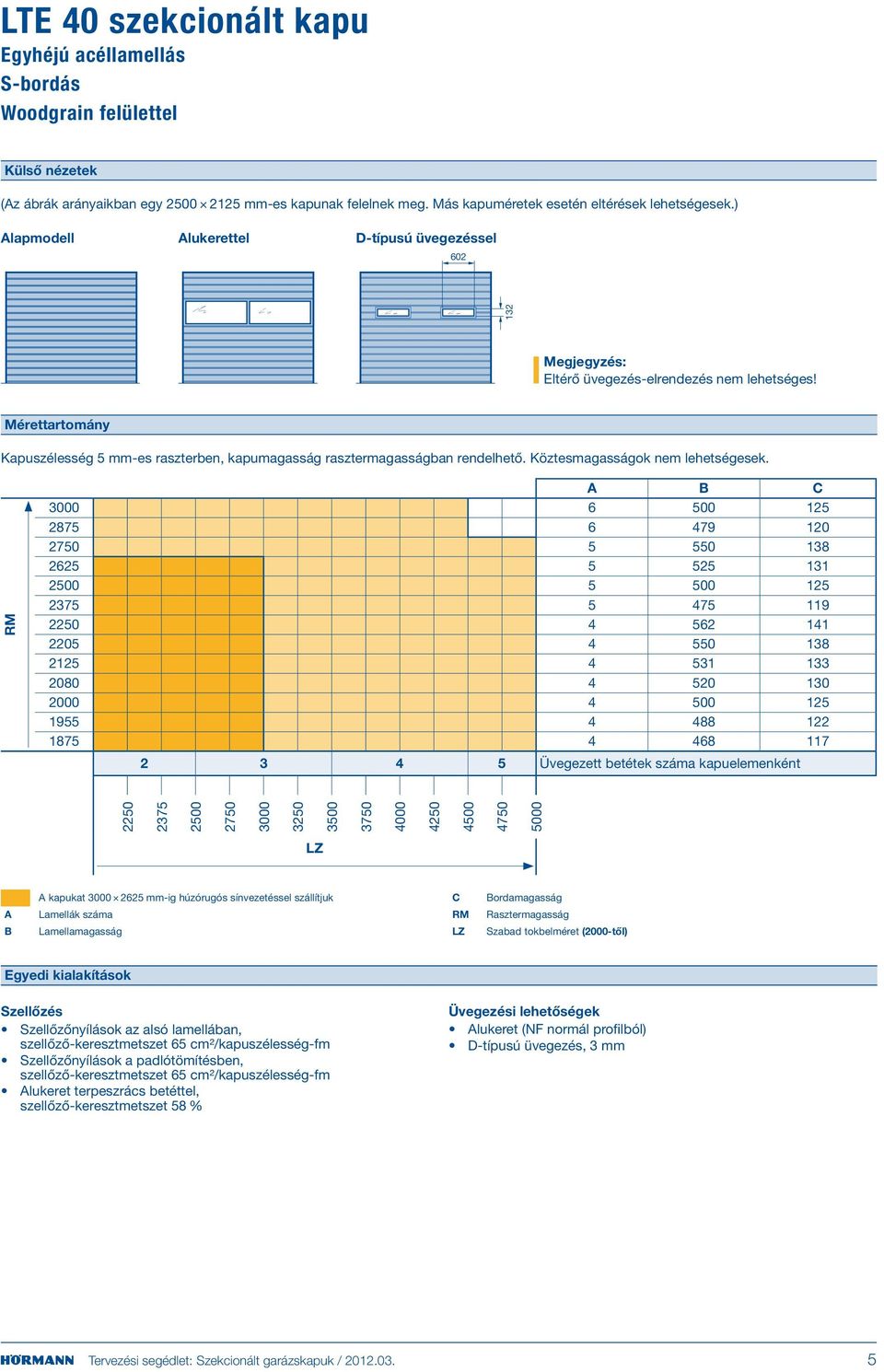

5 LTE 40 szekcionált kapu Egyhéjú acéllamellás S-bordás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell lukerettel D-típusú üvegezéssel Eltérő üvegezés-elrendezés nem lehetséges! Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok nem lehetségesek. C Üvegezett betétek száma kapuelemenként kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság C ordamagasság Szabad tokbelméret (2000-től) Egyedi kialakítások Szellőzés Szellőzőnyílások az alsó lamellában, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál profilból) D-típusú üvegezés, 3 mm Tervezési segédlet: Szekcionált garázskapuk /

6 LTE 40 szekcionált kapu Egyhéjú acéllamellás M-bordás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell lukerettel D-típusú üvegezéssel Eltérő üvegezés-elrendezés nem lehetséges! Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok nem lehetségesek. C Üvegezett betétek száma kapuelemenként kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság C ordamagasság Szabad tokbelméret (2000-től) Egyedi kialakítások Szellőzés Szellőzőnyílások az alsó lamellában, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál profilból) D-típusú üvegezés, 3 mm 6 Tervezési segédlet: Szekcionált garázskapuk /

7 LTE 40 szekcionált kapu Egyhéjú acéllamellás S-kazettás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell S0 üvegezés S1 üvegezés díszosztóval (rombusz) S2 üvegezés díszosztóval (kereszt) S10 üvegezés Mérettartomány Kapuszélesség 5 mm-es raszterrel, kapumagasság csak rasztermagasságban rendelhető. Köztesmagasságok nem lehetségesek kazetták száma lamellánként kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások az alsó lamellában, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Üvegezési lehetőségek - Kazettaüvegezések Átlátszó vagy kristályos betétek, 3 mm S0, S1, S2 üvegezés S10, S20 üvegezés (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

8 EPU 40 szekcionált kapu Duplafalú acéllamellás M-bordás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok külön ajánlatra. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú Üvegbetétek száma L-típusú C kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság ordamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) 8 Tervezési segédlet: Szekcionált garázskapuk /

9 EPU 40 szekcionált kapu Duplafalú acéllamellás S-kazettás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell S0 üvegezés S1 üvegezés díszosztóval (rombusz) S2 üvegezés díszosztóval (kereszt) S10 üvegezés Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok nem lehetségesek kazetták száma lamellánként kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Üvegezési lehetőségek - Kazettaüvegezések Átlátszó vagy kristályos dupla betét, 16 mm S0, S1, S2 üvegezés S10, S20, S30, S40, S50, S60 üvegezés (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

10 LPU 40 szekcionált kapu Duplafalú acéllamellás S-bordás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel Mérettartomány Kapuszélesség = 5500 mm-ig 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegezett betétek száma kapuelemenként kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság C ordamagasság Szabad tokbelméret (2000-től) Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm 10 Tervezési segédlet: Szekcionált garázskapuk /

11 LPU 40 szekcionált kapu Duplafalú acéllamellás M-bordás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség = 5500 mm-ig 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú Üvegbetétek száma L-típusú C kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság ordamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

12 LPU 40 szekcionált kapu Duplafalú acéllamellás M-bordás Silkgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség = 5500 mm-ig 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú Üvegbetétek száma L-típusú C kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság ordamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) 12 Tervezési segédlet: Szekcionált garázskapuk /

13 LPU 40 szekcionált kapu Duplafalú acéllamellás M-bordás Micrograin felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség = 5500 mm-ig 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú Üvegbetétek száma L-típusú C kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság ordamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

14 LPU 40 szekcionált kapu Duplafalú acéllamellás M-bordás Decograin felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség = 5500 mm-ig 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú Üvegbetétek száma L-típusú C kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság ordamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) 14 Tervezési segédlet: Szekcionált garázskapuk /

15 LPU 40 szekcionált kapu Duplafalú acéllamellás L-bordás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség = 5500 mm-ig 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú Üvegbetétek száma L-típusú kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

16 LPU 40 szekcionált kapu Duplafalú acéllamellás L-bordás Silkgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség = 5500 mm-ig 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú Üvegbetétek száma L-típusú kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) 16 Tervezési segédlet: Szekcionált garázskapuk /

17 LPU 40 szekcionált kapu Duplafalú acéllamellás L-bordás Micrograin felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség = 5500 mm-ig 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú Üvegbetétek száma L-típusú kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

18 LPU 40 szekcionált kapu Duplafalú acéllamellás L-bordás Decograin felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség = 5500 mm-ig 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek cm²-es szellőző-keresztmetszetű szellőzőrácsok száma Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú Üvegbetétek száma L-típusú kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) 18 Tervezési segédlet: Szekcionált garázskapuk /

19 LPU 40 szekcionált kapu Duplafalú acéllamellás S-kazettás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell S0 üvegezés S1 üvegezés díszosztóval (rombusz) S2 üvegezés díszosztóval (kereszt) S10 üvegezés Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok nem lehetségesek kazetták száma lamellánként kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Üvegezési lehetőségek - Kazettaüvegezések Átlátszó vagy kristályos dupla betét, 16 mm S0, S1, S2 üvegezés S10, S20, S30, S40, S50, S60 üvegezés (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

20 LPU 40 szekcionált kapu Duplafalú acéllamellás S-kazettás Decograin felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell S0 üvegezés S1 üvegezés díszosztóval (rombusz) S2 üvegezés díszosztóval (kereszt) S10 üvegezés Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok nem lehetségesek kazetták száma lamellánként kapukat 2625 mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Üvegezési lehetőségek - Kazettaüvegezések Átlátszó vagy kristályos dupla betét, 16 mm S0, S1, S2 üvegezés S10, S20, S30, S40, S50, S60 üvegezés (lásd a 21. oldalt) 20 Tervezési segédlet: Szekcionált garázskapuk /

21 Sunrise üvegezés LTE 40 / EPU 40 / LPU 40 szekcionált kapukhoz Sunrise-üvegezés szabványos és egyedi méretű LTE / EPU / LPU 40 szekcionált kapukhoz Üvegezési lehetőségek S-kazettás kapukhoz (lamellánként 3 kazettából álló kapukhoz nem lehetséges) S10 üvegezés S20 üvegezés S30 üvegezés S40 üvegezés S50 üvegezés S60 üvegezés Tervezési segédlet: Szekcionált garázskapuk /

22 Design-motívumok LPU 40 L-bordás szekcionált kapukhoz Silkgrain felülettel Kapu nézete 2125 mm Kapu nézete mm Mellékajtó nézete mm 450 jelű motívum 693 jelű házbejárati-ajtóhoz hasonló 451 / 461 jelű motívum 1) 173 jelű házbejárati-ajtóhoz hasonló 452 / 462 jelű motívum 1) 454 jelű motívum 456 jelű motívum 866 jelű házbejárati-ajtóhoz hasonló 457 jelű motívum 188 jelű házbejárati-ajtóhoz hasonló 458 jelű motívum 459 / 469 jelű motívum 1) 1) üvegezés dupla betéttel 22 Tervezési segédlet: Szekcionált garázskapuk /

23 LPU 40 szekcionált kapu személybejáró-ajtóval Duplafalú acéllamellás S-bordás, M-bordás, L-bordás Woodgrain, Micrograin vagy Decograin felülettel (z ábrák arányaikban egy 2125 mm-es kapumagasságnak felelnek meg. Más kapumagasságok esetén eltérések lehetségesek. garázs aljzatának síknak kell lennie, ill. a kapu vonalától kifelé lejtenie kell, hogy a személybejáró-ajtó (kifelé nyíló) kifogástalan nyitása az alacsony küszöbmagasság mellett is garantálható legyen lásd a 47. oldalt.) lapmodell NF / WF alukerettel NF / WF alukerettel D-típusú üvegezéssel D-típusú üvegezéssel DHS OK ST = DHS lapmodell NF / WF alukerettel NF / WF alukerettel D-típusú üvegezéssel D-típusú üvegezéssel DHS OK ST = DHS Személybejáró-ajtók személybejáró-ajtók mindig négy lamellából állnak, és az S-bordás kapuknál csak azonos felosztásban léteznek. személybejáró-ajtó szabad átjárószélessége 800 mm, a küszöbmagasság 5 mm és 10 mm közötti. z üvegezés nélküli személybejáró-ajtók a standard helyzetükön kívül 500 mm-es fix peremszélességre áthelyezhetők. Mérettartomány Kapuszélesség 5 mm-es raszterben. Kapumagasság rasztermagasságban. Köztesmagasságok csak 5 lamellától, külön ajánlatra. födémmagasságot és a szabad áthajtást lásd a sínvezetéseknél ( oldal). kaputípusok mérettartományaira legyen figyelemmel. C D DrH cm²-es szellőző-keresztmetszetű szellőzőrácsok száma C D DrH OK ST Lamellák száma Lamellamagasság személybejáró-ajtó átjárómagassága (DHS) személybejáró-ajtó átjárómagassága (DHS) felső lamellában lévő D-, S-, M-típusú üvegezésnél Kilincsmagasság Szabad tokbelméret (2250-től) Személybejáró-ajtó felső éle Szélességig rasztermagasság nem lehetséges Decograin és Micrograin felületnél. Ha 3510 mm, akkor a személybejáró-ajtó nem középre van rendezve! Személybejárós szekcionált kapu csak N- vagy L-sínvezetéssel lehetséges! 3 4 betétek száma az alukeretekben lamellánként D-, M-típusú üvegezések száma lamellánként S-típusú üvegezések száma lamellánként 2370 felső lamellában D-, S-, M-típusú üveggel ellátott kapuknál, 2250 mm-es rasztermagasságig az áthidaló alja és az aljzat közti távolságnak azonosnak vagy nagyobbnak kell lennie, mint a rendelési méret (). Szellőzés S- / M- / L-bordás kapunál Üvegezési lehetőségek 40 cm²-es szellőző-keresztmetszetű szellőzőrácsok elrendezése lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm Több pontos reteszelésű személybejáró-ajtó esetén üvegezés csak lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % a személybejáró-ajtó fölött lehetséges (alulról az 5. lamellától) Integrált felső ajtócsukó esetén az ajtóban nem lehetséges S-, és M-üvegezés, valamint NF & WF alukeret; a 4. ajtóelemnek megfelelő sorban lehetséges (de csak jobbra és balra az ajtótól, kivéve az a & b ajtóelrendezést) Tervezési segédlet: Szekcionált garázskapuk /

24 LPU 40 szekcionált kapu személybejáró-ajtóval Duplafalú acéllamellás S-bordás, M-bordás, L-bordás Woodgrain, Micrograin vagy Decograin felülettel külső nézet azonos az üvegezett kapuéval LD = 800 LD = D-típusú üvegezés D-típusú üvegezés S-típusú üvegezés S-típusú üvegezés 21 M-típusú üvegezés M-típusú üvegezés 21 NF / WF alukeret NF / WF alukeret z ábrák arányaikban egy 2125 mm-es kapumagasságnak és 3-as elrendezésnek felelnek meg. 24 Tervezési segédlet: Szekcionált garázskapuk /

25 LPU 40 szekcionált kapu személybejáró-ajtóval Duplafalú acéllamellás S-kazettás Woodgrain/Decograin felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek. garázs aljzatának síknak kell lennie, ill. a kapu vonalától kifelé lejtenie kell, hogy a személybejáró-ajtó (kifelé nyíló) kifogástalan nyitása az alacsony küszöbmagasság mellett is garantálható legyen - lásd a 47. oldalt.) lapmodell S0 üvegezés S1 üvegezés díszosztóval (rombusz) S2 üvegezés díszosztóval (kereszt) DHS OK ST = DHS Személybejáró-ajtók személybejáró-ajtók mindig négy lamellából állnak. személybejáró-ajtó szabad átjárószélessége 735 mm, a küszöbmagasság 5 mm és 10 mm közötti. Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság csak rasztermagasságban rendelhető. Köztesmagasságok nem lehetségesek. födémmagasságot és a szabad áthajtást lásd a sínvezetéseknél ( oldal). C DrH Kazetták ill. kazettaüvegezések száma lamellánként C DrH OK ST Lamellák száma Lamellamagasság személybejáró-ajtó átjárómagassága (DHS) Kilincsmagasság Szabad tokbelméret (2250-től) Személybejáró-ajtó felső éle Szélességig rasztermagasság nem lehetséges Decograin felületnél 4-kazettás kapuknál a személybejáró-ajtó nem középre rendezett! Személybejárós szekcionált kapu csak N- vagy L-sínvezetéssel lehetséges! 2250 mm-es rasztermagasságig az áthidaló alja és az aljzat közti távolságnak azonosnak vagy nagyobbnak kell lennie, mint a rendelési méret (). Egyedi kialakítások Üvegezési lehetőségek Kazettaüvegezések Átlátszó vagy kristályos dupla betét, 16 mm S0 üvegezés S1 üvegezés S2 üvegezés S10, S20 üvegezés (lásd a 21. oldalt) Több pontos reteszelésű személybejáró-ajtó esetén üvegezés csak a személybejáró-ajtó fölött lehetséges (alulról az 5. lamellától) Integrált felső ajtócsukó esetén az ajtóban nem lehetséges S-, és M-üvegezés, valamint NF & WF alukeret; a 4. ajtóelemnek megfelelő sorban lehetséges (de csak jobbra és balra az ajtótól) Tervezési segédlet: Szekcionált garázskapuk /

26 LPU 40 szekcionált kapu személybejáró-ajtóval személybejáró-ajtó elrendezése a b z a és b elrendezés csak üvegezés nélküli S-, M- és L-bordás kapukhoz lehetséges. peremszélesség ilyenkor mindig 500 mm. személybejáró-ajtó csak kifelé nyíló lehet. a b C C S-, M- vagy L-bordás szekcionált kapu S-kazettás szekcionált kapu Tervezési segédlet: Szekcionált garázskapuk /

27 LTH 40 szekcionált kapu S-bordás, V-kazettás Északi lucfenyő/hemlock-fenyő (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) S-bordás alapmodell M-bordás alapmodell L-bordás alapmodell V-kazettás alapmodell V0 üvegezéssel Mérettartomány Kapuszélesség 10 mm-es raszterben. Köztesmagasság V-kazettás kapunál lehetséges (S-bordásnál csak külön ajánlatra). S-bordás V-kazettás C Kazetták ill. kazettaüvegezések száma lamellánként LTH 40 szekcionált kapu csak torziórugós vasalattal C Lamellák száma Lamellamagasság ordamagasság Szabad tokbelméret (2000-től) Szellőzés Szellőzőnyílások a padlótömítésben (standard), szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Üvegezési lehetőségek (csak kazettás kivitelnél) Átlátszó vagy kristályos kazettaüvegezés, 3 mm Tervezési segédlet: Szekcionált garázskapuk /

28 LTH 40 szekcionált kapu motívumokkal Északi lucfenyő/hemlock-fenyő 401 jelű motívum 402 jelű motívum 403 jelű motívum 404 jelű motívum 405 jelű motívum 401 jelű motívum 402 jelű motívum 403 jelű motívum 404 jelű motívum 405 jelű motívum z ábrák arányaikban egy 2125 mm-es (felső sor), valamint egy mm-es (középső és alsó sor) méretnek felelnek meg. Más méretek esetén eltérések lehetségesek. Mérettartomány Kapuszélesség 10 mm-es raszterben. Köztesmagasságok külön ajánlatra. További motívumok vásárlói kívánságra LTH 40 szekcionált kapu csak torziórugós vasalattal Lamellák száma Lamellamagasság Szabad tokbelméret (2250-től) Szellőzés Szellőzőnyílások a padlótömítésben (standard), szellőző-keresztmetszet 65 cm²/kapuszélesség-fm 28 Tervezési segédlet: Szekcionált garázskapuk /

29 LPU 40 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé S-bordás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma 2 3 Üvegezett betétek száma kapuelemenként kapukat mm-ig húzórugós sínvezetéssel szállítjuk Lamellák száma Lamellamagasság C ordamagasság Szabad tokbelméret (2000-től) Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm Tervezési segédlet: Szekcionált garázskapuk /

30 LPU 40 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé M-bordás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma 2 3 Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú 2 Üvegbetétek száma L-típusú C Lamellák száma Lamellamagasság ordamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) 30 Tervezési segédlet: Szekcionált garázskapuk /

31 LPU 40 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé M-bordás Silkgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma 2 3 Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú 2 Üvegbetétek száma L-típusú C Lamellák száma Lamellamagasság ordamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

32 LPU 40 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé M-bordás Micrograin felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek. C cm²-es szellőző-keresztmetszetű szellőzőrácsok száma 2 3 Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú 2 Üvegbetétek száma L-típusú C Lamellák száma Lamellamagasság ordamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) 32 Tervezési segédlet: Szekcionált garázskapuk /

33 LPU 40 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé L-bordás Woodgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek cm²-es szellőző-keresztmetszetű szellőzőrácsok száma 2 3 Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú 2 Üvegbetétek száma L-típusú Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

34 LPU 40 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé L-bordás Silkgrain felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek cm²-es szellőző-keresztmetszetű szellőzőrácsok száma 2 3 Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú 2 Üvegbetétek száma L-típusú Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) 34 Tervezési segédlet: Szekcionált garázskapuk /

35 LPU 40 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé L-bordás Micrograin felülettel (z ábrák arányaikban egy 2125 mm-es kapunak felelnek meg. Más kapuméretek esetén eltérések lehetségesek.) lapmodell NF / WF alukerettel D-típusú üvegezéssel S0, S1, S2, Sunrise M0, M2 L Mérettartomány Kapuszélesség 5 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztesmagasságok lehetségesek cm²-es szellőző-keresztmetszetű szellőzőrácsok száma 2 3 Üvegbetétek száma alukeretek és D-típusú Üvegbetétek száma S-típusú Üvegbetétek száma M-típusú 2 Üvegbetétek száma L-típusú Lamellák száma Lamellamagasság Szabad tokbelméret (2000-től) Szélességig Egyedi kialakítások Szellőzés Szellőzőnyílások a padlótömítésben, szellőző-keresztmetszet 65 cm²/kapuszélesség-fm Szellőzőrács, szellőző-keresztmetszet 40 cm²/db lukeret terpeszrács betéttel, szellőző-keresztmetszet 58 % Üvegezési lehetőségek lukeret (NF normál vagy WF hőhídmentes profilból) D-típusú üvegezés, 16 mm S-típusú kazettaüvegezés, 22 mm (lásd a 21. oldalt) Tervezési segédlet: Szekcionált garázskapuk /

36 Sínvezetés: Z, N Z: Húzórugós sínvezetés 155 DE LDH 400 ET OFF GIM N: Normál sínvezetés magasság Kézi működtetés min. DE LDH min. DE Meghajtással min. DE, Thermo Frame esetén LDH LDH Szabad áthajtó-magasság Szabad tokbelméret DE Födémmagasság ET enyúlási mélység GIM Garázsbelméret kapu szereléséhez és későbbi üzemeltetéséhez szükséges szabad teret okvetlenül szabadon kell hagyni. DE LDH ET magasság Kézi működtetés min. DE LDH min. DE Meghajtással min. DE, Thermo Frame esetén LDH OFF LDH DE ET GIM Szabad áthajtó-magasság Szabad tokbelméret Födémmagasság enyúlási mélység Garázsbelméret GIM kapu szereléséhez és későbbi üzemeltetéséhez szükséges szabad teret okvetlenül szabadon kell hagyni. 36 Tervezési segédlet: Szekcionált garázskapuk /
