1 .1 Metszeti ábrák NRCF metszet fix Zárható kivitelek és tolóajtók mindíg IF szárnnyal készülnek CRCF metszet fix IRCF metszet fix Kérésre a 21 mm-es körbefutó keretrész látható felület lehet. alap esetben ez a felület egy vak felület 1

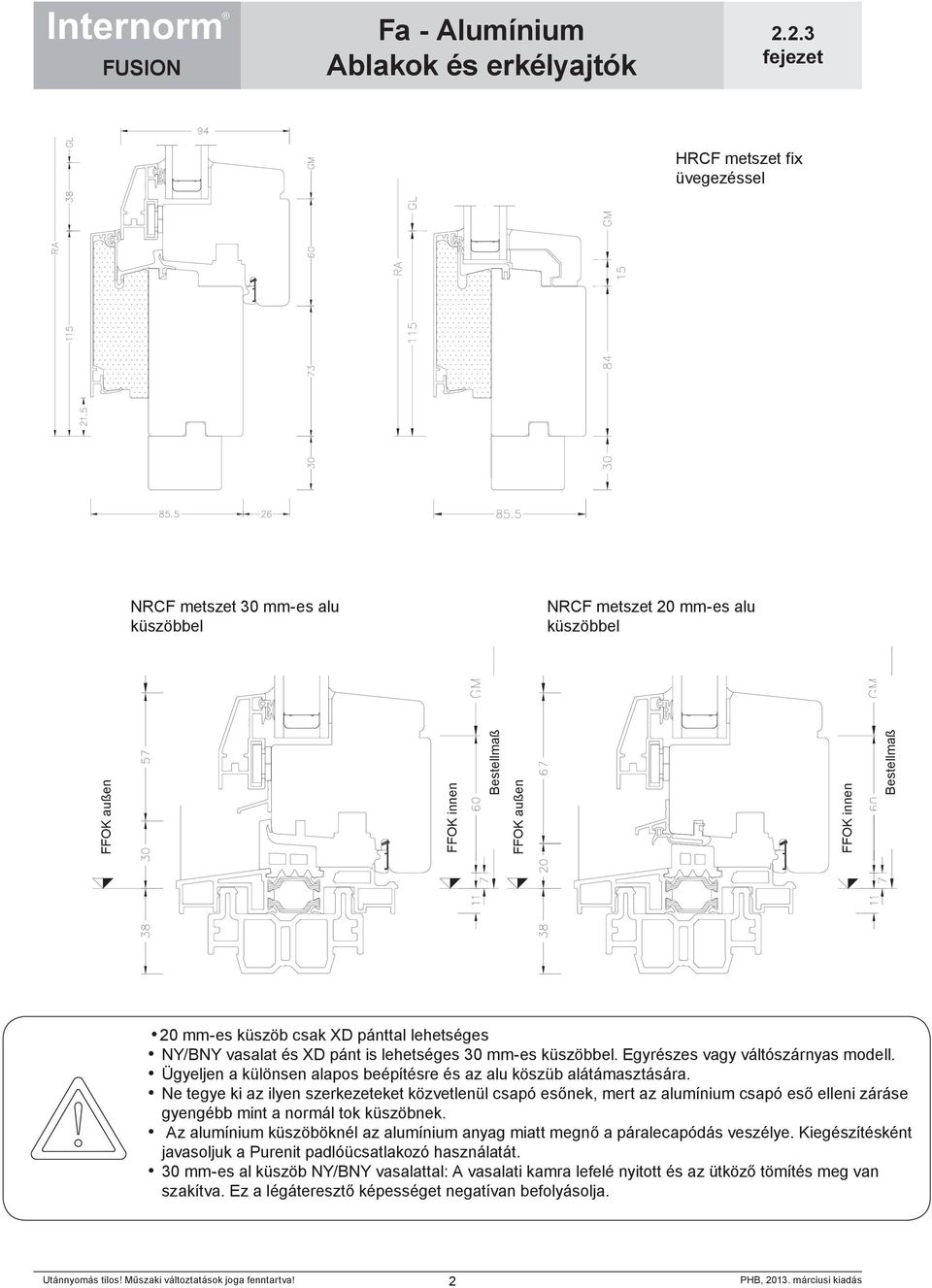

2 HRCF metszet fix NRCF metszet 30 mm-es alu küszöbbel NRCF metszet 20 mm-es alu küszöbbel FFOK außen FFOK innen Bestellmaß FFOK außen FFOK innen Bestellmaß 20 mm-es küszöb csak XD pánttal lehetséges NY/BNY vasalat és XD pánt is lehetséges 30 mm-es küszöbbel. Egyrészes vagy váltószárnyas modell. Ügyeljen a különsen alapos beépítésre és az alu köszüb alátámasztására. Ne tegye ki az ilyen szerkezeteket közvetlenül csapó esőnek, mert az alumínium csapó eső elleni záráse gyengébb mint a normál tok küszöbnek. Az alumínium küszöböknél az alumínium anyag miatt megnő a páralecapódás veszélye. Kiegészítésként javasoljuk a Purenit padlóücsatlakozó használatát. 30 mm-es al küszöb NY/BNY vasalattal: A vasalati kamra lefelé nyitott és az ütköző tömítés meg van szakítva. Ez a légáteresztő képességet negatívan befolyásolja. 2

3 Metszeti ábrák CF váltószárny 97mm-es tokosztó két szárnnyal FM-Stehflügel RBMB-Stehflügel FM-Gehflügel RBMB-Gehflügel 97mm-es tokosztó fix részben sorolás 2 szárnnyal Sorolás IR toknál. Tokszélesítő IR toknál 3

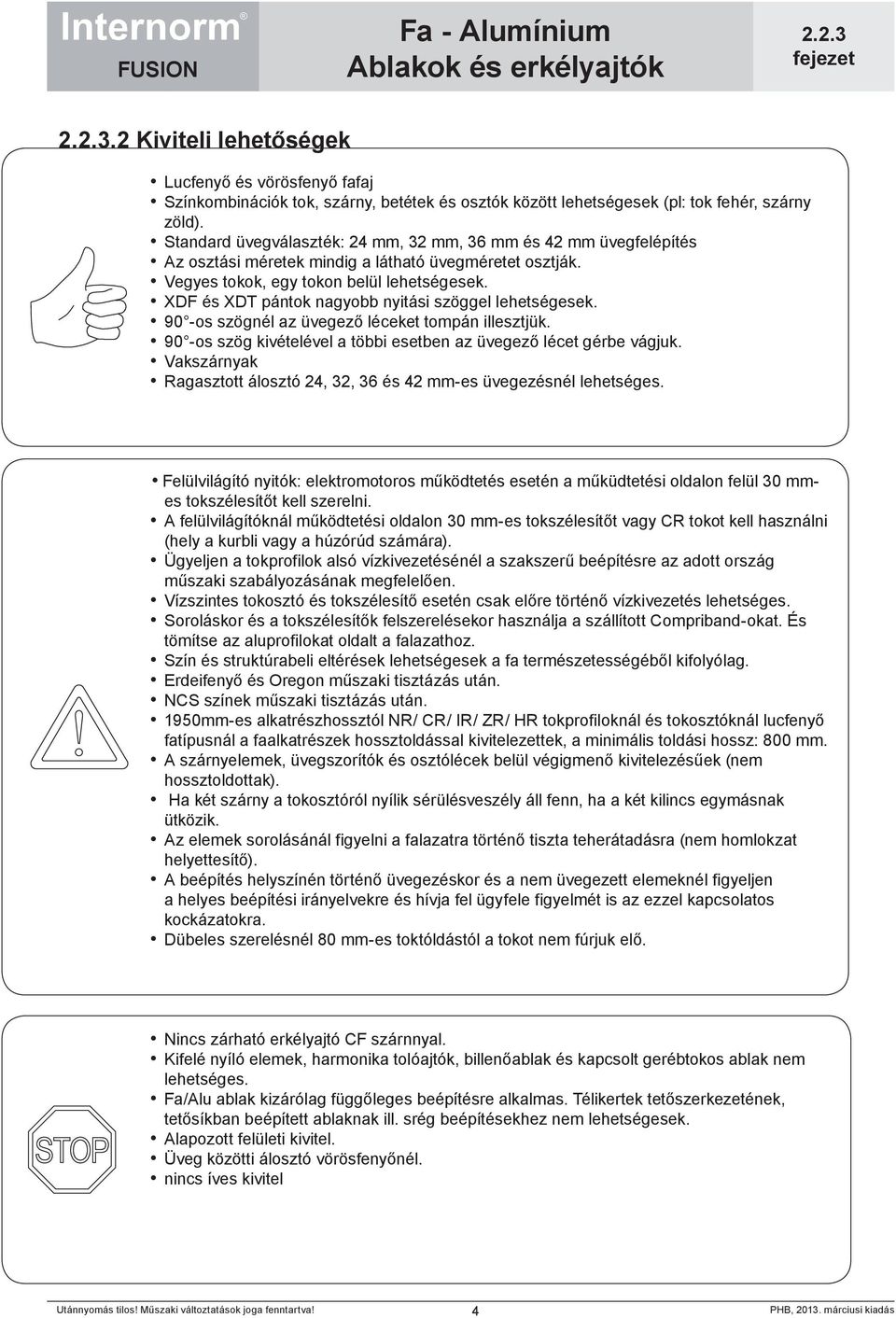

4 .2 Kiviteli lehetőségek Lucfenyő és vörösfenyő fafaj Színkombinációk tok, szárny, betétek és osztók között lehetségesek (pl: tok fehér, szárny zöld). Standard üvegválaszték: 24 mm, 32 mm, 36 mm és 42 mm üvegfelépítés Az osztási méretek mindig a látható üvegméretet osztják. Vegyes tokok, egy tokon belül lehetségesek. XDF és XDT pántok nagyobb nyitási szöggel lehetségesek. 90 -os szögnél az üvegező léceket tompán illesztjük. 90 -os szög kivételével a többi esetben az üvegező lécet gérbe vágjuk. Vakszárnyak Ragasztott álosztó 24, 32, 36 és 42 mm-es üvegezésnél lehetséges. Felülvilágító nyitók: elektromotoros működtetés esetén a műküdtetési oldalon felül 30 mmes tokszélesítőt kell szerelni. A felülvilágítóknál működtetési oldalon 30 mm-es tokszélesítőt vagy CR tokot kell használni (hely a kurbli vagy a húzórúd számára). Ügyeljen a tokprofilok alsó vízkivezetésénél a szakszerű beépítésre az adott ország műszaki szabályozásának megfelelően. Vízszintes tokosztó és tokszélesítő esetén csak előre történő vízkivezetés lehetséges. Soroláskor és a tokszélesítők felszerelésekor használja a szállított Compriband-okat. És tömítse az aluprofilokat oldalt a falazathoz. Szín és struktúrabeli eltérések lehetségesek a fa természetességéből kifolyólag. Erdeifenyő és Oregon műszaki tisztázás után. NCS színek műszaki tisztázás után. 1950mm-es alkatrészhossztól NR/ CR/ IR/ ZR/ HR tokprofiloknál és tokosztóknál lucfenyő fatípusnál a faalkatrészek hossztoldással kivitelezettek, a minimális toldási hossz: 800 mm. A szárnyelemek, üvegszorítók és osztólécek belül végigmenő kivitelezésűek (nem hossztoldottak). Ha két szárny a tokosztóról nyílik sérülésveszély áll fenn, ha a két kilincs egymásnak ütközik. Az elemek sorolásánál figyelni a falazatra történő tiszta teherátadásra (nem homlokzat helyettesítő). A beépítés helyszínén történő üvegezéskor és a nem üvegezett elemeknél figyeljen a helyes beépítési irányelvekre és hívja fel ügyfele figyelmét is az ezzel kapcsolatos kockázatokra. Dübeles szerelésnél 80 mm-es toktóldástól a tokot nem fúrjuk elő. Nincs zárható erkélyajtó CF szárnnyal. Kifelé nyíló elemek, harmonika tolóajtók, billenőablak és kapcsolt gerébtokos ablak nem lehetséges. Fa/Alu ablak kizárólag függőleges beépítésre alkalmas. Télikertek tetőszerkezetének, tetősíkban beépített ablaknak ill. srég beépítésekhez nem lehetségesek. Alapozott felületi kivitel. Üveg közötti álosztó vörösfenyőnél. nincs íves kivitel 4

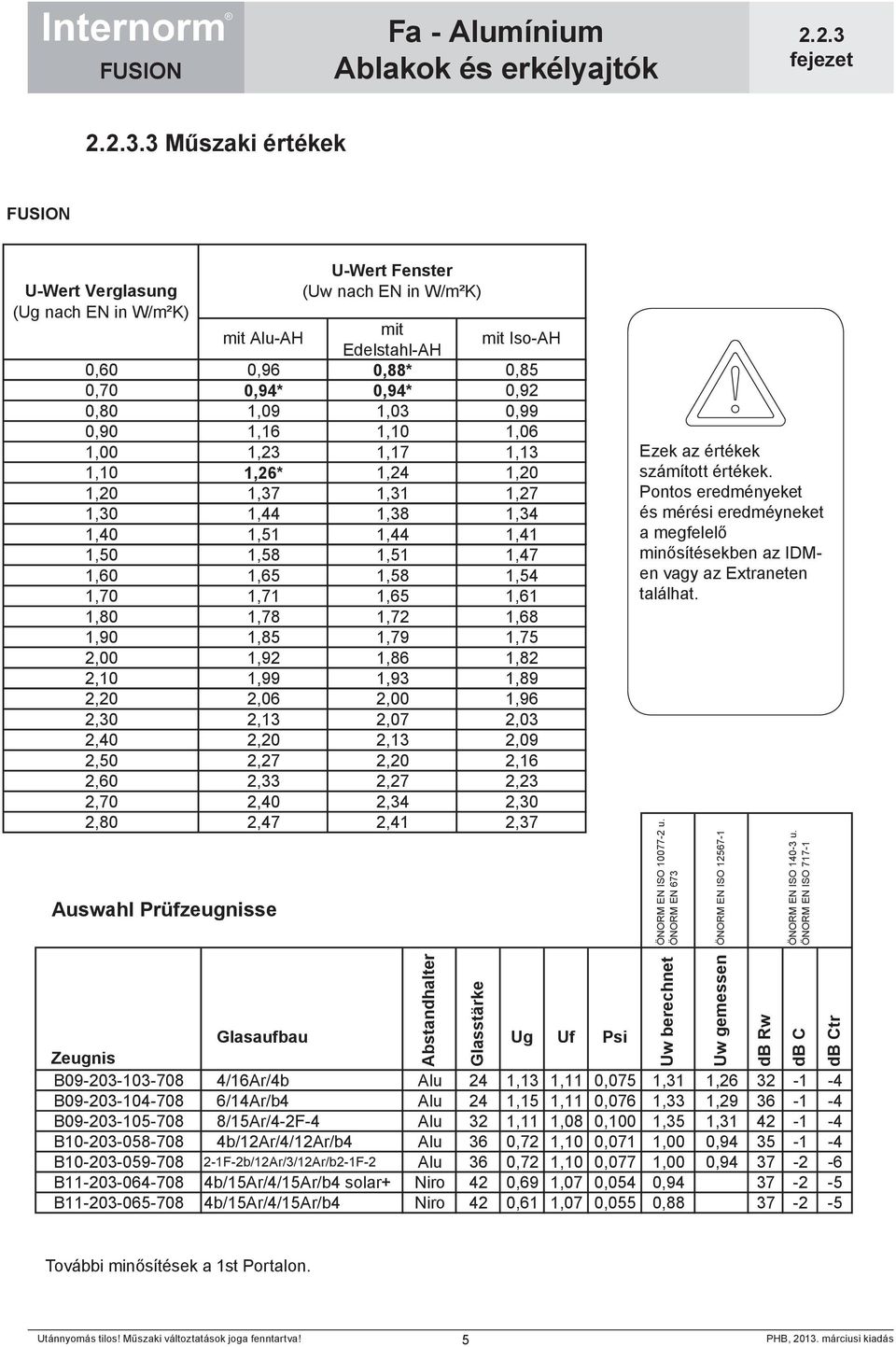

5 .3 Műszaki értékek FUSION U-Wert Verglasung (Ug nach EN in W/m²K) Auswahl Prüfzeugnisse U-Wert Fenster (Uw nach EN in W/m²K) mit Alu-AH mit Edelstahl-AH mit Iso-AH 0,60 0,96 0,88* 0,85 0,70 0,94* 0,94* 0,92 0,80 1,09 1,03 0,99 0,90 1,16 1,10 1,06 1,00 1,23 1,17 1,13 1,10 1,26* 1,24 1,20 1,20 1,37 1,31 1,27 1,30 1,44 1,38 1,34 1,40 1,51 1,44 1,41 1,50 1,58 1,51 1,47 1,60 1,65 1,58 1,54 1,70 1,71 1,65 1,61 1,80 1,78 1,72 1,68 1,90 1,85 1,79 1,75 2,00 1,92 1,86 1,82 2,10 1,99 1,93 1,89 2,20 2,06 2,00 1,96 2,30 2,13 2,07 2,03 2,40 2,20 2,13 2,09 2,50 2,27 2,20 2,16 2,60 2,33 2,27 2,23 2,70 2,40 2,34 2,30 2,80 2,47 2,41 2,37 Ezek az értékek számított értékek. Pontos eredményeket és mérési eredméyneket a megfelelő minősítésekben az IDMen vagy az Extraneten találhat. ÖNORM EN ISO u. ÖNORM EN 673 ÖNORM EN ISO ÖNORM EN ISO u. ÖNORM EN ISO Abstandhalter Glasaufbau Ug Uf Psi Zeugnis B /16Ar/4b Alu 24 1,13 1,11 0,075 1,31 1, B /14Ar/b4 Alu 24 1,15 1,11 0,076 1,33 1, B /15Ar/4-2F-4 Alu 32 1,11 1,08 0,100 1,35 1, B b/12Ar/4/12Ar/b4 Alu 36 0,72 1,10 0,071 1,00 0, B F-2b/12Ar/3/12Ar/b2-1F-2 Alu 36 0,72 1,10 0,077 1,00 0, B b/15Ar/4/15Ar/b4 solar+ Niro 42 0,69 1,07 0,054 0, B b/15Ar/4/15Ar/b4 Niro 42 0,61 1,07 0,055 0, Glasstärke Uw berechnet Uw gemessen db Rw db C db Ctr További minősítések a 1st Portalon. 5

6 6
