1 Ipari kapuk fontos tulajdonságai Fülöp-Mészáros Katalin Hörmann Hungária Kft.

2 Üzletágak Lakossági kapuk Ajtók Ipari kapuk Szerviz Garázskapuk Mellékajtók Meghajtások Bejárati ajtók Tűz- és füstgátló ajtók Multifunkciós ajtók Ipari kapurendszerek Rakodástechnika Ellenőrzés Karbantartás Javítás

Tűz- és füstgátló ajtók Multifunkciós ajtók Ipari

3 Hörmann minőség és termékfejlesztés Magas termék- és szolgáltatási minőség Modern gyárak, magasan képzett fejlesztőrészleggel Minden alkotóelemet (Pl.: lamella, tok, vasalat, meghajtás, vezérlés) mi fejlesztünk és gyártunk Specializált gyártás garantálja a kompatibilitást a kapu, meghajtás és a vezérlés között Tanúsított minőségbiztosítási rendszer - minőségi követelményeknek való megfelelés

: lamella, tok, vasalat, meghajtás, vezérlés) mi fejlesztünk és gyártunk Specializált gyártás

4 Környezetvédelem Minden Hörmann termék rendelkezik EPD minősítéssel PU-habbal történő kihabosítás és környezetbarát színrefestés Legmodernebb levegőtisztító technológia alkalmazása A jövőben érvénybe lépő, szigorított, alacsony határértékek betartása

színrefestés Legmodernebb levegőtisztító technológia

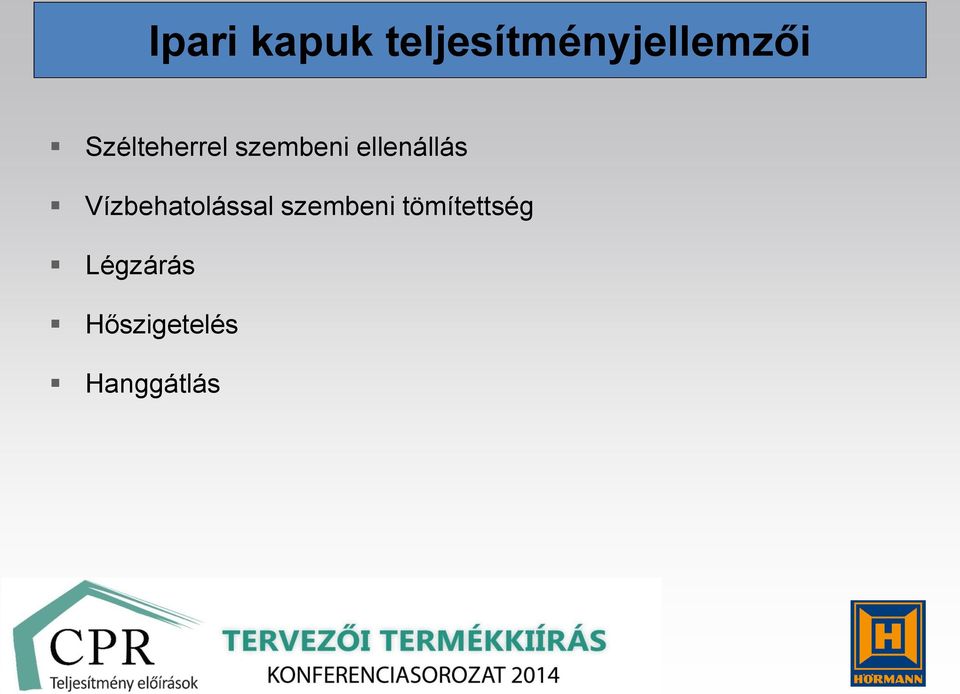

5 Ipari kapuk teljesítményjellemzői Szélteherrel szembeni ellenállás Vízbehatolással szembeni tömítettség Légzárás Hőszigetelés Hanggátlás

6 Duplafalú acélkapu jó hőszigeteléssel SPU F42

7 Duplafalú acélkapu jó hőszigeteléssel SPU F42 Alkalmazás fűtött csarnokokban 42 mm vastag, PU-kihabosítású acél lamellák Jó hőszigetelésű, erős, stabil szerkezet Stukkómintás vagy Micrograin felületű A kapulap a magasságtól függően 625/750 mm vagy 375/500 mm magas lamellák kombinációjából épül fel Opcionálisan üvegezéssel és alacsony küszöbös személybejáró-ajtóval

Micrograin felületű A kapulap a magasságtól függően 625/750 mm vagy 375/500 mm magas

8 SPU F42 teljesítményjellemzői EN Szélteherrel szembeni ellenállás Átjáró-ajtós és 4000 mm-nél szélesebb kapuk esetén 3. osztály 2. osztály EN Vízbehatolással szembeni tömítettség (Osztályba sorolás személybejáróval és anélkül) 3. osztály EN Légzárás Osztályba sorolás személybejáró nélkül Osztályba sorolás személybejáróval 2. osztály 1. osztály

osztály EN 12425 - Vízbehatolással szembeni tömítettség (Osztályba sorolás személybejáróval

9 SPU F42 teljesítményjellemzői EN Hőszigetelés U = W/ (m 2 K) Személybejáró nélküli kapuk esetén ( mm) Lamella EN Hőszigetelés U = W/ (m 2 K) Személybejáró-ajtós kapuk esetén ( mm) 1,0 W/(m 2 K) 0,5 W/(m 2 K) 1,2 W/(m 2 K) EN Hanggátlás R = db Osztályba sorolás személybejáró nélkül Osztályba sorolás személybejáróval 25 db 24 db

Személybejáró-ajtós kapuk esetén (5000 5000 mm) 1,0 W/(m 2 K) 0,5 W/(m 2 K) 1,2 W/(m 2 K) EN

10 Thermo Frame tokkeret Opcionálisan az összes ipari szekcionált kapuhoz Hőhídmentes tokkeret a falazatnál Jobb tömítettséget biztosít Tokszárak optimális korrózióvédelme Akár 12 %-kal jobb hőszigetelés: 3000x3000 mm-es méretű SPU ipari szekcionált kapu esetén Akár 36 %-kal jobb hőszigetelés: hűtőházi DPU kapuk esetén

optimális korrózióvédelme Akár 12 %-kal jobb hőszigetelés: 3000x3000 mm-es

Alacsony küszöbös személybejáró-ajtó Hörmann szabadalom Nincs botlásveszély, kézikocsival is könnyű az áthaladás Standard átjáró-szélesség: 940 mm Középen 10

11 Alacsony küszöbös személybejáró-ajtó Hörmann szabadalom Nincs botlásveszély, kézikocsival is könnyű az áthaladás Standard átjáró-szélesség: 940 mm Középen 10 mm, a széleknél 5mm magas, lekerekített Mindig kifelé nyíló Meghatározott feltételek mellett akadálymentes bejáratként (EN ) és menekülőajtóként elfogadott

10 mm, a széleknél 5mm magas, lekerekített Mindig kifelé nyíló Meghatározott

12 SPU F42 - üvegezési módok

13 Alumíniumkapu stabil acél lábazattal Alumíniumkapu acél lamella-lábazattal APU F42 és APU F42 Thermo

14 Alumíniumkapu acél lamella-lábazattal APU F42 Stabil, üvegezett, alumínium keretes szerkezet 750, 1000 vagy 1500 mm magasságú acél lábazattal APU F42 Thermo Átlátszó, 26 mm dupla műanyag DURATEC üvegezéssel (opcióban rendelhető 3-rétegű betéttel is) Rendelhető hőhídmentes kivitelként is APU F42 Thermo (keretprofilok üvegszálerősítésű poliamid hőgátakkal)

mm dupla műanyag DURATEC üvegezéssel (opcióban rendelhető 3-rétegű betéttel is)

15 Duratec üvegezés Hörmann szabadalom Speciális, autófényszóró minőségű felületbevonat Az összes átlátszó műanyag üvegezéshez, felár nélkül Tartósan tiszta átláthatóság Erősebb védelem a tisztítási nyomokkal szemben

átlátszó műanyag üvegezéshez, felár nélkül Tartósan

16 APU F42 teljesítményjellemzői EN Szélteherrel szembeni ellenállás Átjáró-ajtós és 4000 mm-nél szélesebb kapuk esetén EN Vízbehatolással szembeni tömítettség (Osztályba sorolás személybejáróval és anélkül) 3. osztály 2. osztály 3. osztály EN Légzárás Osztályba sorolás személybejáró nélkül Osztályba sorolás személybejáróval 2. osztály 1. osztály

(Osztályba sorolás személybejáróval és anélkül) 3. osztály 2. osztály 3.

17 APU F42 teljesítményjellemzői EN Hőszigetelés U = W/ (m 2 K) 3,5 W/(m 2 K) Személybejáró nélküli kapuk esetén ( mm) EN Hőszigetelés U = W/ (m 2 K) 3,7 W/(m 2 K) Személybejáró-ajtós kapuk esetén ( mm) EN Hanggátlás R = db Osztályba sorolás személybejáró nélkül Osztályba sorolás személybejáróval 23 db 22 db

K) 3,7 W/(m 2 K) Személybejáró-ajtós kapuk esetén (5000 5000 mm) EN 717-1 - Hanggátlás

18 Szekcionált kapuk nyitásciklusai A normál (N) és alacsony (L) sínvezetések esetén: Az összes többi sínvezetés esetén (H, V, stb.): Egyedi gyári ajánlatra igényelhető torziórugó több, mint nyitásciklushoz is (Pl.: társasházak, mélygarázsok, irodaházak garázskapui)

): 50.000 Egyedi gyári ajánlatra igényelhető torziórugó több, mint 100.

19 Szekcionált kapuk nyitási sebességei A kapuk nyitási sebessége az alábbi tényezőktől függ: Kapulap mérete Sínvezetés típusa/ futósín magassága Meghajtás/ vezérlés típusa WA400 meghajtással átlagosan: Meghatározott kiegészítőkkel és frekvenciaváltós vezérléssel: mm/s mm/s

magassága Meghajtás/ vezérlés típusa WA400 meghajtással átlagosan:

20 Jó hőszigetelés, gyors nyitási sebesség HS 7030 PU Homlokzati és beltéri kapuként egyaránt alkalmazható 42 mm vastag, PUkihabosítású acéllamellák Max. 2,5 m/s nyitási sebesség 4. osztály (~130 km/h) szélteherrel szembeni ellenállás (EN szerint) Naponta >100, összesen több nyitásciklusra méretezve

21 Nagy nyílásszélesség, erős szélterhelés Redőnykapuk Egyhéjú szigeteletlen vagy duplafalú, hőszigetelt kivitelben Rosszabb hőszigetelésű, mint a szekcionált kapu Kézi és motoros működtetéssel Mérettartomány: akár mm szabad áthajtó-szélességig Nagy szélterhelés esetén flexibilis viharkapcsokkal vagy WPS széltámasszal Optimális függőleges kapulap-megvezetés ZAK-rendszerrel

22 Köszönöm a figyelmet!

23 Műszaki szaktanácsadás Hörmann Hungária Kft. Fülöp-Mészáros Katalin Okl. építészmérnök Telefon:
