1 BME. Magasépítési Tanszék IPARI KAPUK 2005/06. tanév I. félév Előadó: dr. Tóth Elek egyetemi adjunktus IPARI KAPUK SZ KAPU Helyzetük szerint: - homlokzati kapuk -hőszigetelt -hőszigeteletlen - beltéri kapuk - térelválasztó (optikai) - hőszigetelők (hűtőház) - tűzgátlók (T30; T60; T90) M Áthaladó jármű fajtája SZ (m) M (m) Vasúti kapu 4,60 6,00 Rakott teherautó 3,00(3,20) 4,50 Üres teherautó 3,00 3,00 Autóbusz 3,30 3,80 Puttonyos targonca 2,40 3,20 Villás targonca 2,40 2,50 Kézi targonca 1,50 2,20 Személyautó 2,50 2,50(2,25) ÁLTALÁBAN sz+2x0,25 m+0,30 Nyitásmód szerint: - felnyíló kapu (egyszárnyú kétszárnyú) - toló kapu (egyszárnyú kétszárnyú) - harmonika kapu (változó mennyiségű szárnyak) - teleszkóp kapu (Scan-Door) - szekcionált kapu (billenő kapu) - lamellás gördülő kapu - redőnykapu 1

2 Sajtolt acéllemez szárnyas felnyíló kapu Befalazó karom Idomacél tok Sajtolt acéllemez szárnyak Sajtolt acéllemez szárnyas tolókapu Idomacél tok Sajtolt acéllemez szárnyak 2

3 Sajtolt acéllemez szárnyas billenő kapu Sajtolt acéllemez szárnyas harmonika kapu 3

4 Repülőgép hangár harmonika nyitású tolókapuja Repülőgép hangár teleszkóp szerű tolókapuja 4

5 FELNYÍLÓ KAPUK TOLÓKAPUK 5

6 Hőszigeteletlen merevített lemez kapuszárnyak TOLÓKAPU egyirányban eltolható szárny TOLÓKAPU 6

7 Hőszigetelt lemez kapuszárny TOLÓKAPU egyirányban eltolható szárny TOLÓKAPU Hőszigetelet bordáslemez kapuszárny, egyirányban eltolható 7

8 Hőszigetelt kapuszárnyak BELTÉRI TOLÓKAPU TŰZVÉDŐ 8

9 TŰZGÁTLÓ BELTÉRI TOLÓKAPU TŰZGÁTLÓ BELTÉRI TOLÓKAPU 9

10 Tűzgátló belső tolókapu vízszintes metszete Tűzgátló belső tolókapu függőleges metszete 10

11 Egyszárnyú belső tolókapu Kétszárnyú belső tolókapu TOLÓKAPU BEÉPÍTÉSI RÉSZLETEI 11

12 TOLÓKAPU BEÉPÍTÉSI RÉSZLETEI TOLÓKAPU BEÉPÍTÉSI RÉSZLETEI 12

13 TOLÓKAPU VARIÁCIÓK SZEMÉLYBEJÁRÓ KISKAPU 13

14 Harmonika kapuk HARMONIKA KAPU 14

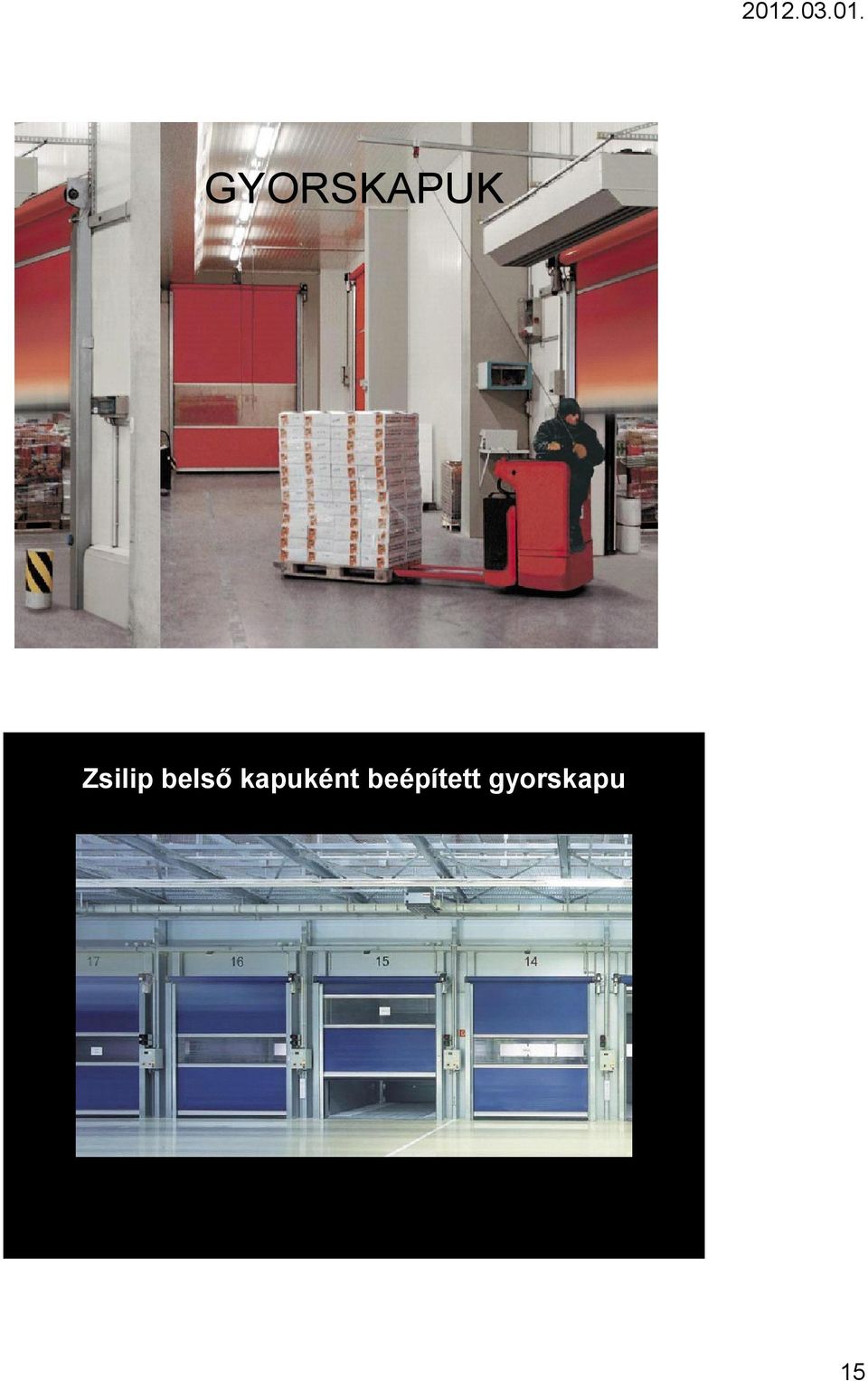

15 GYORSKAPUK Zsilip belső kapuként beépített gyorskapu 15

16 Függőleges nyitású térelválasztó gyorskapu FÜGGŐLEGES NYITÁSÚ GYORSKAPU SZABAD NYÍLÁSA 16

17 Vízszintesen nyíló beltéri gyorskapu Vízszintesen nyíló kültéri gyorskapu 17

18 Vízszintesen nyíló gyorskapu beépítése Kombinált rollkapu + vízszintes nyitású gyorskapu 18

19 ALUMÍNIUM GÖRDÜLŐ GYORSKAPU Gördülő gyorskapuk külső és belső oldali szereléssel 19

20 KAPUK MŰKÖDTETÉSE ROLL KAPUK LAMELLÁI 20

21 HŐSZIGETELETLEN LAMELLÁK ROLLKAPU BEÉPÍTÉSE 21

22 ROLLKAPU BEÉPÍTÉSE Szekcionált kapuk 22

23

24 SZEKCIONÁLT TŰZGÁTLÓ KAPUK 24

25 Compact szekcionált kapu A compact vasalatnak köszönhetően a lamellák a szemöldök mögött függőlegesen egymás után helyezkednek el. A nyitott kapu elemei a raktár belső terét alig csökkentik A raktár teljes magassága a kapu mögött is kihasználható darupályához, magasraktárak esetén, vagy pl. magas áruk szállításakor villástargoncával. 25

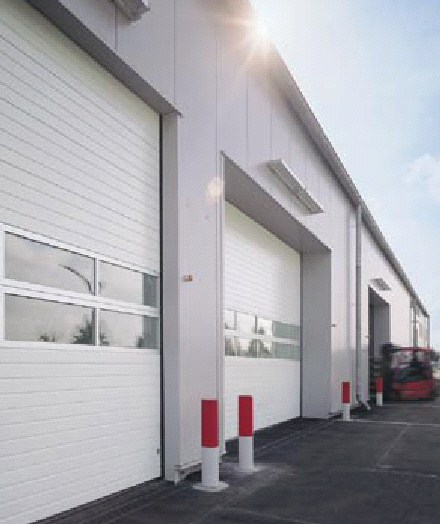

26 Duplafalú, hőszigetelt, mélyen üvegezett szekcionált kapu 26

27 27

28 Energiatakarékos légfüggöny Az új légfüggöny-technológia használatával elkerülheti a hagyományos, helyhezkötött fűtési rendszerek kialakításának és használatának költségeit. Légáramlás légfüggöny nélkül Hörmann energiatakarékos légfüggönnyel Az energiatakarékos légfüggöny a belső tér hőmérsékletét használja, ezért nincs szükség kiegészítő fűtésre. A hőveszteséget nyitott kapunál hatásosan megakadályozza. A folyamatos, drága fűtésre nincs szükség. 28

29 Kapu beépítése acél oromfalba 29

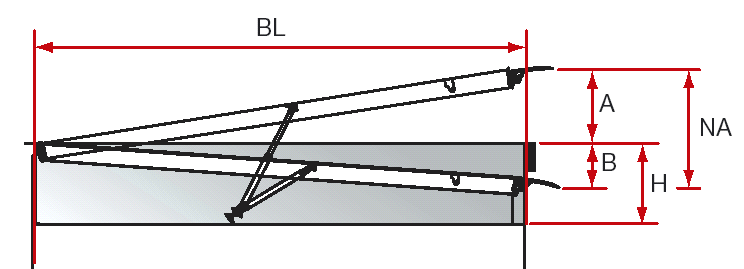

30 Rámpakiegyenlítők Teleszkópós rámpakiegyenlítő A rámpakiegyenlítők áthidalják a szállító jármű és a rámpa közötti nyílást, kiegyenlítik a szintkülönbséget. A billenőlapos rámpakiegyenlítő a jól bevált, gazdaságos megoldás, amely megbízható hidraulikával rendelkezik. Elektromos hidraulikás rámpakiegyenlítő A teleszkópozó rámpakiegyenlítők a vízszintes mozgásnak köszönhetően a leggyorsabb be- és kirakodást teszik lehetővé. 30

31 Kaputömítések - ponyvás kaputömítés: robosztus alapkivitel univerzális felhasználhatósággal - felfújható kaputömítés: tökéletes tömítettség, ajánlott például hűtött helyiségekhez - párnás kaputömítések optimális tömítettséget jó teljesítmény/ár arány mellett Körkörösen kiváló tömítettséget biztosítanak a PUhabanyaggal töltött integrált légcsatornákkal ellátott, különböző kivitelben gyártott párnás kaputömítések. KAPU TÖMÍTÉSEK Párnás kaputömítés Kaputömítés beépítése 31

32 Ponyvás kaputömítés Robosztus alapkivitel, általános felhasználhatóság. Az első és hátsó keretek rugalmasan vannak egymáshoz rögzítve. A tömítéseket szállítják nyílásba szerelhető, illetve merev kivitelben is. A kaputömítés létezik rámpás és nem rámpás kivitelben is, rendelhetőek vezető-, vagy ollókaros kialakítással továbbá merev kivitelben is. Ponyvás kaputömítés redőnykapuval kombinálva 32

33 Ponyvás kaputömítés beépítése Előzsilipek rámpakiegyenlítővel és kaputömítéssel Az előzsilip akkor jó választás, ha a belső elhelyezés nem engedélyezett, nincs lehetőség a süllyesztéshez. Készülhet hőszigetelt szendvicsszerkezetből, készbeton szerkezetből. Előzsilip 33

34 VÉGE 34
